1.深入解释“面向对象”

为什么需要实例？

2.为什么需要先创建disp = display.Display()？

为什么需要先创建实例（Object）？

1. 实例是类的具体化

2. 资源隔离与状态管理

3.寻找色块

4.寻线

1.深入解释“面向对象”

Python中的类（Class）就像设计图，实例（Instance）是根据设计图造出来的具体物体。

**display是一个类**：它定义了如何操作屏幕（比如show()方法）。
**disp是一个实例**：它是根据display类创建的具体屏幕对象。

为什么需要实例？

封装状态：实例内部会保存自己的状态（比如显存地址、分辨率）。（就像遥控器保存了电视的当前设置。）
避免冲突：如果你创建多个实例（比如disp1和disp2），它们可以独立控制不同的屏幕，互不干扰。

1.导入模块

from maix import display, camera, app, time

作用：从maix库中导入4个模块：

display：控制屏幕显示。
camera：操作摄像头捕获图像。
app：管理应用程序生命周期（如退出信号）。
time：提供时间相关的功能（如帧率计算）。

cam = camera.Camera(522, 320)

作用：创建一个摄像头对象，设置分辨率为522x320像素。
参数：摄像头分辨率（宽522，高320），需根据硬件支持的格式设置。

2.为什么需要先创建`disp = display.Display()`？

硬件资源管理：
1. Display类封装了与屏幕交互的底层操作（如显存分配、刷新率设置）。
2. 必须先创建实例（disp）以初始化这些资源，否则无法调用show()。
面向对象设计：
1. 屏幕是独立的硬件模块，通过对象（disp）管理其状态（如分辨率、色彩模式）。
2. 直接调用全局函数（如display.show(img)）无法维护状态，可能导致资源冲突。
多显示屏支持：
1. 如果设备有多个屏幕，可以通过创建多个Display实例分别控制。

disp = display.Display()

作用：创建一个显示屏对象，用于后续图像渲染。
关键点：Display类负责管理显示设备的底层资源（如显存、缓冲区）。必须先创建实例，才能调用其方法操作屏幕。

disp.show(img)

作用：将图像渲染到屏幕上。
关键点：disp是Display类的实例，必须通过其实例方法show()操作屏幕，直接调用display.show(img)无法工作，因为缺少硬件上下文。

为什么需要先创建实例（Object）？

1. 实例是类的具体化

类（Class）：相当于设计图纸，定义了一类对象的结构（属性）和行为（方法）。
实例（Instance）：根据类创建的具体对象，是类的物理存在，占用内存并保存实际数据。
类比：类是“汽车设计图”，实例是“根据图纸制造的汽车”。

2. 资源隔离与状态管理

独立内存空间：每个实例拥有独立的属性值（状态），不同实例的状态互不影响。
- 例如，两个Display实例（disp1和disp2）可以控制不同的屏幕，各自维护显存和分辨率。
生命周期控制：实例的创建和销毁可以精准管理资源（如显存、文件句柄、网络连接）。

while not app.need_exit():

作用：持续运行循环，直到应用收到退出信号。
**app.need_exit()**：检测是否有人触发退出（如按下关闭按钮）。
**not**：反转逻辑，循环在“不需要退出”时继续执行。

img = cam.read()

作用：从摄像头捕获一帧图像，返回图像数据（通常是RGB或BGR格式的数组）。

3.寻找色块

from maix import image, camera, displaycam = camera.Camera(320, 240)
disp = display.Display()# 根据色块颜色选择对应配置
thresholds = [[0, 80, 40, 80, 10, 80]]      # red
# thresholds = [[0, 80, -120, -10, 0, 30]]    # green
# thresholds = [[0, 80, 30, 100, -120, -60]]  # bluewhile 1:img = cam.read()blobs = img.find_blobs(thresholds, pixels_threshold=500)for blob in blobs:img.draw_rect(blob[0], blob[1], blob[2], blob[3], image.COLOR_GREEN)disp.show(img)

find_blobs会返回坐标，

pixels_threshold=500 是一个像素点数量的阈值，用来过滤一些不需要的小色块

area_threshold：面积阈值，如果 blob 面积小于 area_threshold，则不返回 blob，默认为 10

通过串口协议获取识别结果#

寻找色块APP支持通过串口（默认波特率为115200）上报检测到的色块信息。

由于上报信息只有一条，这里直接用示例来说明上报信息的内容。

例如上报信息为：

AA CA AC BB 14 00 00 00 E1 08 EE 00 37 00 15 01 F7 FF 4E 01 19 00 27 01 5A 00 A7 20

Copy

AA CA AC BB：协议头部，内容固定
14 00 00 00：数据长度，除了协议头部和数据长度外的总长度
E1：标志位，用来标识串口消息标志
08：命令类型，对于寻找色块APP应用该值固定为0x08
EE 00 37 00 15 01 F7 FF 4E 01 19 00 27 01 5A 00：已找到色块的四个顶点坐标，每个值用小端格式的2字节表示。EE 00和37 00表示第一个顶点坐标为(238, 55)，15 01和F7 FF表示第二个顶点坐标为(277, -9)，4E 01和19 00表示第三个顶点坐标为(334, 25)，27 01和5A 00表示第四个顶点坐标为(295, 90)。
A7 20：CRC 校验值，用以校验帧数据在传输过程中是否出错

4.寻线

from maix import camera, display, imagecam = camera.Camera(320, 240)
disp = display.Display()# thresholds = [[0, 80, 40, 80, 10, 80]]      # red
thresholds = [[0, 80, -120, -10, 0, 30]]    # green

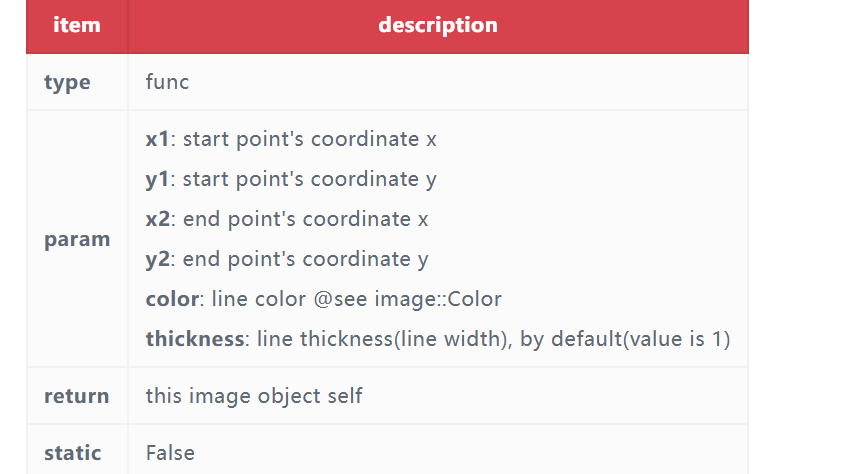

# thresholds = [[0, 80, 30, 100, -120, -60]]  # bluewhile 1:img = cam.read()lines = img.get_regression(thresholds, area_threshold = 100)for a in lines:img.draw_line(a.x1(), a.y1(), a.x2(), a.y2(), image.COLOR_GREEN, 2)theta = a.theta()rho = a.rho()if theta > 90:theta = 270 - thetaelse:theta = 90 - thetaimg.draw_string(0, 0, "theta: " + str(theta) + ", rho: " + str(rho), image.COLOR_BLUE)disp.show(img)

img.get_regression用来寻找直线， thresholds 是一个颜色阈值列表，每个元素是一个颜色阈值，同时找到多个阈值就传入多个，每个颜色阈值的格式为 [L_MIN, L_MAX, A_MIN, A_MAX, B_MIN, B_MAX]，这里的 L、A、B 是LAB颜色空间的三个通道，L 通道是亮度，A 通道是红绿通道，B 通道是蓝黄通道。pixels_threshold是一个像素面积的阈值，用来过滤一些不需要直线。
