短波红外相机在工业视觉检测中的应用

短波红外相机：工业检测的 “穿透式视觉神器”，4 大场景破解常规相机盲区

在工业视觉检测中，总有一些 “常规相机搞不定” 的难题：可见光相机穿不透塑料包装，看不清内部零件；长波红外相机分辨率低，无法识别细微缺陷；强光环境下，普通相机画面满是眩光，缺陷完全被掩盖。而短波红外相机（光谱范围 900-1700nm），凭借 “能穿透部分材质、高分辨率成像、抗强光干扰” 的独特能力，成了破解这些盲区的关键工具。今天拆解短波红外相机在工业检测中的 4 大核心应用场景，结合技术原理与落地案例，帮你搞懂 “它为什么能解决常规相机解决不了的问题”。

一、先明确：短波红外相机的 “3 大核心优势”，精准戳中工业检测痛点

很多人分不清 “短波红外” 和 “长波红外”，也不明白它比可见光相机强在哪 —— 其实短波红外相机的优势，正好对应工业检测的 3 大核心痛点，是常规相机无法替代的：

1. “穿透式” 成像，看清 “被遮挡” 的目标：能穿透塑料、玻璃、烟雾、粉尘等材质（如穿透 10mm 厚的塑料包装），无需拆解就能看到内部零件的状态，避免因拆解导致的生产延误或零件损伤；

2. 高分辨率，捕捉 “微米级” 细微缺陷：短波红外相机分辨率普遍达 1200 万像素以上（远超长波红外相机的 30 万 - 100 万像素），能识别 0.1μm 级的细微缺陷（如半导体晶圆的微小裂纹）；

3. 抗强光干扰，适应 “复杂光照” 环境：不受阳光直射、金属反光、强光源眩光的影响（如正午室外检测光伏板，画面无眩光），在恶劣光照下仍能稳定成像，检测精度不下降。

   简单说：常规相机 “看不见、看不清、看不稳” 的场景，正是短波红外相机的 “主战场”。

二、短波红外相机在工业视觉检测的 4 大核心应用场景

短波红外相机不是 “万能工具”，但在 “需要穿透、高分辨、抗强光” 的场景中，优势尤为突出，具体落地在 4 大工业领域：

1. 场景 1：半导体 / 电子行业 —— 穿透封装，检测 “内部隐性缺陷”

场景痛点：半导体芯片封装后（如 BGA 封装、QFP 封装），内部的焊球虚焊、引线断裂、芯片偏移等缺陷，可见光相机无法穿透塑料 / 陶瓷封装，长波红外相机分辨率低看不清细节，传统检测需 “破坏性拆解”（拆封装后芯片报废），成本高、效率低。

短波红外解决方案：

• 技术原理：短波红外光能穿透半导体封装常用的环氧树脂（塑料）、陶瓷基板（厚度≤5mm），且芯片内部的金属焊球、引线对短波红外的反射率与封装材质差异大，成像时缺陷区域会呈现 “明暗对比”（如虚焊的焊球反射率低，呈暗点；正常焊球反射率高，呈亮点）；

• 硬件搭配：选用 1200 万像素短波红外相机 + 1550nm 窄带光源（避开封装材质的吸收峰，提升穿透效果），搭配微距镜头聚焦封装内部细节。

落地效果：

某半导体厂检测 BGA 封装芯片（塑料封装，厚度 3mm）——

• 传统方案：破坏性拆解检测，1 颗芯片耗时 10 分钟，报废率 100%，无法批量检测；

• 短波红外方案：无需拆解，1 秒 / 颗完成检测，能识别 0.2mm 的焊球虚焊、0.1mm 的引线偏移，缺陷检出率 99.6%，误判率＜0.3%，年减少芯片报废损失超 800 万元，检测效率提升 600 倍。

适配场景：半导体封装后内部缺陷检测（焊球虚焊、引线断裂）、PCB 板内层线路缺陷检测、电子元件内部异物检测。

2. 场景 2：光伏行业 —— 抗强光 + 高分辨，精准检测 “电池片隐裂 / 低效区”

场景痛点：光伏电池片（尤其是组件层压后）的隐裂、低效区（如断栅、虚焊），在可见光下难分辨（需 EL 测试，需断电、暗箱环境）；长波红外相机分辨率低，无法识别 0.1mm 的细隐裂；室外检测时，阳光直射导致画面眩光，常规相机完全无法工作。

短波红外解决方案：

• 技术原理：光伏电池片工作时，隐裂 / 低效区的电流分布不均，会产生 “局部温度差异”（低效区温度比正常区域高 2-5℃），短波红外相机能捕捉这种细微温度差异（测温精度 ±0.5℃），同时凭借抗强光特性，可在正午阳光直射下（照度＞10 万 lux）稳定成像，无需暗箱；

• 硬件搭配：选用 600 万像素短波红外相机 + 温度分析算法（自动标注温度异常区域），搭配广角镜头覆盖整片组件（1.6m×1m）。

落地效果：

某光伏电站检测光伏组件（层压后，室外环境）——

• 传统方案：EL 测试需断电、搭建临时暗箱，1 块组件耗时 30 分钟，无法在电站现场检测（需运回工厂）；

• 短波红外方案：无需断电、无需暗箱，室外 5 分钟 / 块完成检测，能识别 0.1mm 的细隐裂、2mm² 的低效区，隐裂检出率 99.2%，比 EL 测试效率提升 6 倍，可直接在电站现场排查故障组件，减少运输成本。

适配场景：光伏电池片 / 组件隐裂检测、低效区定位、室外光伏电站运维检测。

3. 场景 3：材料分选 / 回收行业 —— 穿透遮挡，识别 “材质 / 成分差异”

场景痛点：工业废料分选（如塑料分选、金属混杂分选）时，废料常被灰尘、油污覆盖，或包裹在塑料薄膜中，可见光相机难以识别材质；传统分选靠人工，效率低（100kg / 小时），且易误判（如 PP 塑料和 PE 塑料外观相似，人工难区分）。

短波红外解决方案：

• 技术原理：不同材质对短波红外的 “吸收光谱” 不同（如 PP 塑料在 1150nm 有吸收峰，PE 塑料在 1300nm 有吸收峰），短波红外相机搭配 “光谱分析算法”，能通过吸收峰差异精准识别材质，且能穿透灰尘、薄膜（厚度≤2mm），不受表面污染影响；

• 硬件搭配：选用 500 万像素短波红外相机 + 多光谱光源（覆盖 900-1700nm 波段），搭配传送带同步触发系统（每 0.5 秒识别 1 个物料）。

落地效果：

某废料回收厂分选 PP/PE 塑料混合物（含灰尘、部分包裹薄膜）——

• 传统方案：人工分选，效率 100kg / 小时，误判率 15%（PP/PE 混淆）；

• 短波红外方案：自动分选，效率 1000kg / 小时，材质识别准确率 99.5%，误判率＜0.5%，年节省人工成本 60 万元，塑料回收纯度提升至 99%，符合再生料高端应用需求。

适配场景：塑料材质分选、金属 / 非金属混杂分选、矿石成分识别、食品原料纯度检测（如识别谷物中的杂质）。

4. 场景 4：汽车 / 航空制造 —— 穿透涂层，检测 “基材隐性损伤”

场景痛点：汽车车身涂层（厚度 50-100μm）下的金属基材划痕、航空发动机叶片涂层（陶瓷涂层，厚度 200-500μm）下的裂纹，可见光相机无法穿透涂层，传统检测需 “打磨掉涂层”（损伤零件，无法复原），或用超声波检测（效率低，1 个零件耗时 1 小时）。

短波红外解决方案：

• 技术原理：汽车 / 航空常用的涂层（如电泳漆、陶瓷涂层）对短波红外光的透过率达 80% 以上，而金属基材的划痕 / 裂纹处会产生 “散射效应”（短波红外光在缺陷处散射，成像呈暗线），能清晰呈现涂层下的基材状态，无需破坏涂层；

• 硬件搭配：选用 800 万像素短波红外相机 + 1300nm 光源（涂层透过率最高的波段），搭配线扫镜头覆盖大面积零件（如汽车车身、发动机叶片）。

落地效果：

某汽车厂检测车身涂层下的金属基材划痕（涂层厚度 80μm）——

• 传统方案：打磨涂层后检测，1 台车车身耗时 2 小时，涂层打磨后需重新喷涂，成本 1500 元 / 台；

• 短波红外方案：无需打磨涂层，20 分钟 / 台完成检测，能识别 0.3mm 的基材划痕，缺陷检出率 99%，年减少涂层返工成本超 500 万元，生产周期缩短 1.5 小时 / 台。

适配场景：汽车车身涂层下基材检测、航空发动机叶片涂层裂纹检测、金属构件表面涂层缺陷检测。

三、短波红外相机工业应用避坑：3 个关键注意事项

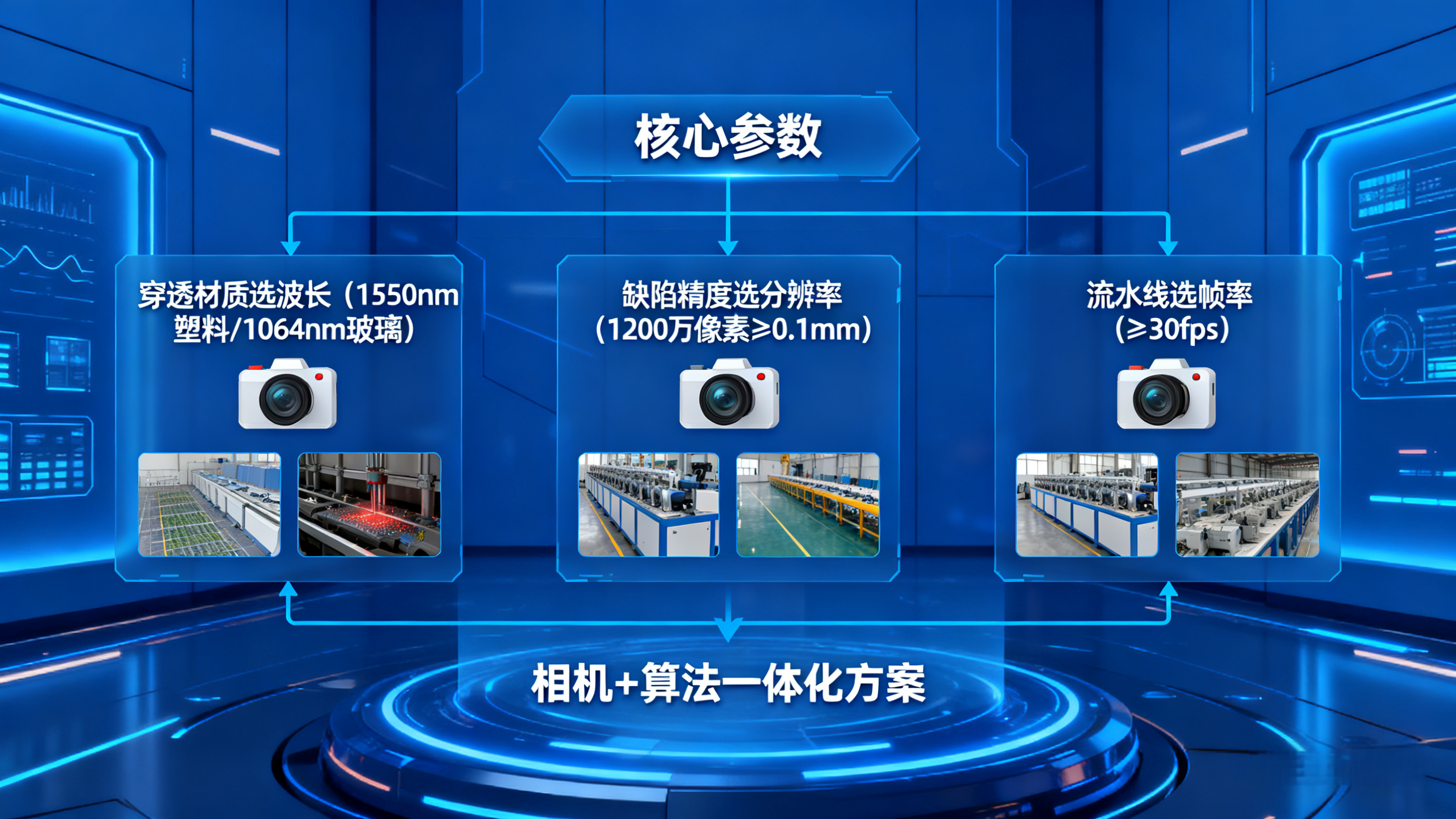

1. 按 “穿透需求” 选波长，不是 “越宽越好”：

   不同材质对短波红外的透过率不同（如塑料在 1500nm 透过率高，玻璃在 1000nm 透过率高），需根据检测材质选择 “匹配波长的窄带光源”（如检测塑料选 1550nm 光源，检测玻璃选 1064nm 光源），避免因波长不匹配导致穿透效果差；

2. 关注 “分辨率与帧率”，适配生产节奏：

• 细微缺陷检测（如半导体 0.1mm 裂纹）：选 1200 万像素以上相机，确保缺陷细节清晰；

• 高速流水线（如光伏组件 1 块 / 5 分钟）：选帧率≥30fps 的相机，避免漏拍；

1. 配套 “专业算法”，避免 “有图像无结果”：

   短波红外图像需专业算法处理（如温度分析、光谱识别、缺陷分割），若只买相机无算法，会出现 “能看到图像但无法自动判缺” 的问题，建议选择 “相机 + 算法” 一体化方案。

总结：短波红外相机，打开工业检测的 “新视角”

随着工业制造向 “高精度、无损伤、高效化” 发展，常规相机的检测盲区会越来越明显，而短波红外相机凭借 “穿透、高分辨、抗强光” 的优势，正在成为半导体、光伏、汽车等高端制造领域的 “刚需工具”。它不是替代可见光 / 长波红外相机，而是填补了两者之间的检测空白，让工业视觉检测从 “表面” 走向 “内部”，从 “理想环境” 走向 “复杂现场”。

你在工业检测中是否遇到 “常规相机穿不透、看不清、抗不了强光” 的问题？比如 “半导体封装后内部检测”“室外光伏组件隐裂排查”，欢迎留言你的场景和痛点，帮你分析短波红外相机的适配方案～

👇觉得有用就点赞 + 收藏，下次遇到常规相机解决不了的检测难题，记得试试短波红外相机！

（注：文档部分内容可能由 AI 生成）
