ESP8266 制作一个网页控制程序

news 2025/10/4 20:17:37

手上的这块MCU为ESP8266，在arduino中进行开发需要安装对应的支持包，这里up选择nodemcu 1.0 ESP-12E版本。

一、核心硬件清单

首先确认需要准备的硬件，避免接线时遗漏：

ESP8266 开发板（如 NodeMCU、D1 mini，引脚定义需与代码一致）
SSD1306 128×32 OLED 显示屏（I2C 接口）
舵机（SG90 等常见型号，支持 500-2500μs 脉冲控制）
按键（1 个，用于触发舵机往复转动）
LED（1 个，需串联 220Ω 限流电阻，防止烧毁）
杜邦线（公对母 / 公对公若干）
电源（ESP8266 建议 5V/1A 供电，舵机若电流较大需单独 5V 供电）

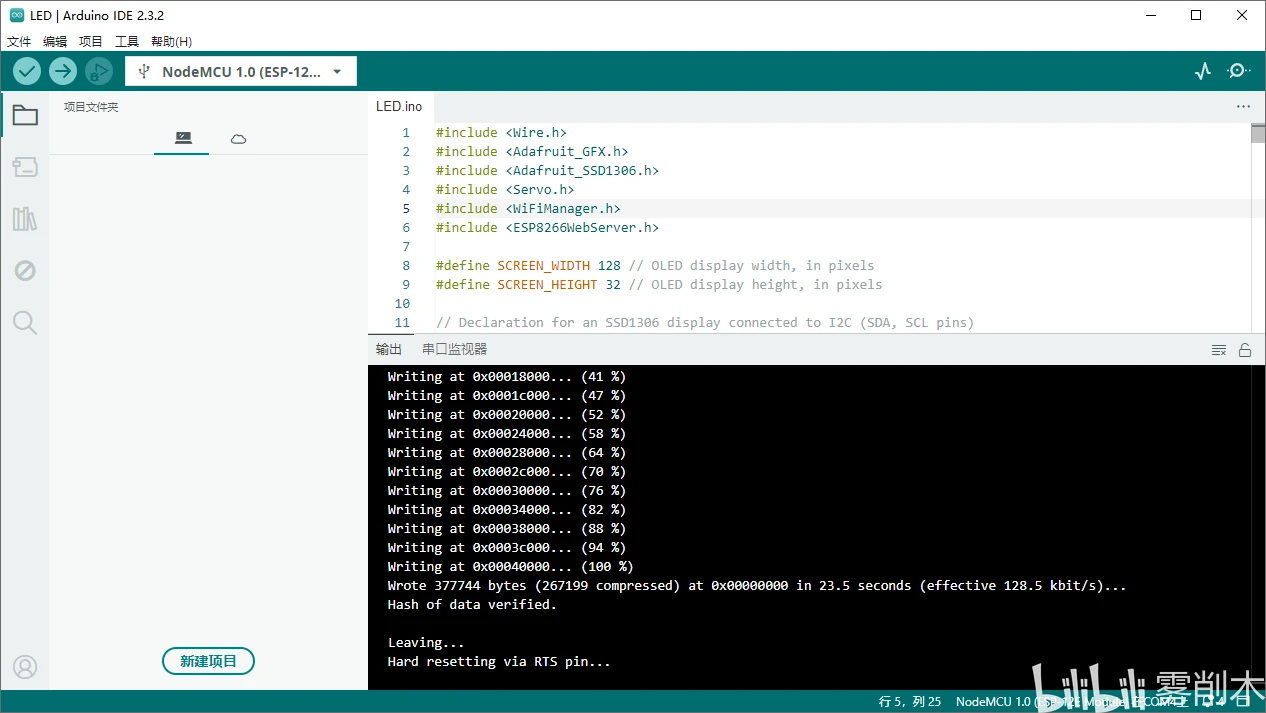

代码：

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Servo.h>
#include <WiFiManager.h>
#include <ESP8266WebServer.h>#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 32 // OLED display height, in pixels// Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
#define OLED_RESET     -1 // Reset pin # (or -1 if sharing Arduino reset pin)
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);Servo myservo;  // create servo object to control a servoconst int buttonPin = D5;    // the number of the pushbutton pin
int buttonState = 0;         // variable for reading the pushbutton statusconst int togglePin = D0;    // the number of the toggle pin
bool toggleState = false;    // variable for storing the toggle stateconst int ledPin = D7;       // LED 连接的引脚ESP8266WebServer server(80);void setup() {Serial.begin(115200);// Initialize the OLED displayif (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {Serial.println(F("SSD1306 allocation failed"));for (;;); // Don't proceed, loop forever}display.clearDisplay();display.setTextSize(1);      // Normal 1:1 pixel scaledisplay.setTextColor(SSD1306_WHITE); // Draw white textdisplay.setCursor(0, 0);     // Start at top-left cornerdisplay.println("Initializing...");display.display();// WiFi 配置WiFiManager wifiManager;if (!wifiManager.autoConnect("ESP8266_AP")) {Serial.println("Failed to connect and hit timeout");// 可以在这里添加更多错误处理逻辑delay(3000);// 重置并尝试重新连接ESP.reset();delay(5000);}Serial.println("Connected to WiFi");display.clearDisplay();display.setCursor(0, 0);display.println("Connected to WiFi");display.print("IP: ");display.println(WiFi.localIP());display.display();// Attach the servo on pin D6 to the servo objectmyservo.attach(D6, 500, 2500); // Adjust min and max pulse widths// Set up the button pin as an inputpinMode(buttonPin, INPUT_PULLUP); // Internal pull-up resistor// Set up the toggle pin as an outputpinMode(togglePin, OUTPUT);digitalWrite(togglePin, LOW); // Initial state is LOW// Set up the LED pin as an outputpinMode(ledPin, OUTPUT);// Initial position of the servomyservo.write(90);// 处理根路径请求server.on("/", []() {String page = "<!DOCTYPE html>";page += "<html lang=\"en\">";page += "<head>";page += "<meta charset=\"UTF-8\">";page += "<meta name=\"viewport\" content=\"width=device-width, initial-scale=1.0\">";page += "<script src=\"https://cdn.tailwindcss.com\"></script>";page += "<title>Device Control</title>";page += "</head>";page += "<body class=\"bg-gray-100 font-sans flex justify-center items-center h-screen\">";page += "<div class=\"bg-white p-8 rounded shadow-md w-full max-w-md\">";page += "<h1 class=\"text-2xl font-bold mb-6 text-center\">Device Control</h1>";page += "<form action='/setServo' method='get' class=\"mb-4\">";page += "<label for=\"angle\" class=\"block text-sm font-medium text-gray-700\">Set Servo Angle:</label>";page += "<input type='number' name='angle' min='0' max='180' class=\"mt-1 block w-full px-3 py-2 border border-gray-300 rounded-md shadow-sm focus:outline-none focus:ring-blue-500 focus:border-blue-500 sm:text-sm\">";page += "<button type='submit' class=\"mt-4 w-full flex justify-center py-2 px-4 border border-transparent rounded-md shadow-sm text-sm font-medium text-white bg-blue-600 hover:bg-blue-700 focus:outline-none focus:ring-2 focus:ring-offset-2 focus:ring-blue-500\">Set</button>";page += "</form>";page += "<form action='/toggleLED' method='get' class=\"mb-4\">";page += "<button type='submit' class=\"w-full flex justify-center py-2 px-4 border border-transparent rounded-md shadow-sm text-sm font-medium text-white bg-green-600 hover:bg-green-700 focus:outline-none focus:ring-2 focus:ring-offset-2 focus:ring-green-500\">Toggle LED</button>";page += "</form>";page += "<form action='/toggleD0' method='get'>";page += "<button type='submit' class=\"w-full flex justify-center py-2 px-4 border border-transparent rounded-md shadow-sm text-sm font-medium text-white bg-yellow-600 hover:bg-yellow-700 focus:outline-none focus:ring-2 focus:ring-offset-2 focus:ring-yellow-500\">Toggle D0</button>";page += "</form>";page += "</div>";page += "</body>";page += "</html>";server.send(200, "text/html", page);});// 处理设置舵机角度请求server.on("/setServo", []() {if (server.hasArg("angle")) {int angle = server.arg("angle").toInt();if (angle >= 0 && angle <= 180) {myservo.write(angle);updateDisplay(angle);server.send(200, "text/plain", "Servo angle set to " + String(angle));} else {server.send(400, "text/plain", "Invalid angle value");}} else {server.send(400, "text/plain", "Missing angle parameter");}});// 处理切换 LED 请求server.on("/toggleLED", []() {toggleState = !toggleState;digitalWrite(ledPin, toggleState);updateDisplay(myservo.read());server.send(200, "text/plain", "LED state toggled");});// 处理切换 D0 请求server.on("/toggleD0", []() {toggleState = !toggleState;digitalWrite(togglePin, toggleState);updateDisplay(myservo.read());server.send(200, "text/plain", "D0 state toggled");});// 启动服务器server.begin();Serial.println("Server started");
}void loop() {server.handleClient();// Read the state of the button valuebuttonState = digitalRead(buttonPin);// Check if the button is pressedif (buttonState == LOW) {// Rotate the servo from 0 to 180 degreesfor (int pos = 0; pos <= 180; pos += 1) { // goes from 0 degrees to 180 degreesmyservo.write(pos);              // tell servo to go to position in variable 'pos'updateDisplay(pos);delay(15);                       // waits 15ms for the servo to reach the position}// Rotate the servo back from 180 to 0 degreesfor (int pos = 180; pos >= 0; pos -= 1) { // goes from 180 degrees to 0 degreesmyservo.write(pos);              // tell servo to go to position in variable 'pos'updateDisplay(pos);delay(15);                       // waits 15ms for the servo to reach the position}// Wait until the button is releasedwhile (digitalRead(buttonPin) == LOW) {delay(50); // Debounce delay}}// Toggle D0 pin every 5 secondsstatic unsigned long lastToggleTime = 0;if (millis() - lastToggleTime > 5000) {lastToggleTime = millis();toggleState = !toggleState;digitalWrite(togglePin, toggleState);updateDisplay(myservo.read());}
}void updateDisplay(int servoPosition) {display.clearDisplay();display.setTextSize(1);      // Normal 1:1 pixel scaledisplay.setTextColor(SSD1306_WHITE); // Draw white text// Display Servo Positiondisplay.setCursor(0, 0);display.print("Servo: ");display.print(servoPosition);display.println(" deg");// Draw progress bar for servo positiondrawProgressBar(0, 15, SCREEN_WIDTH - 2, 7, servoPosition / 180.0);// Display D0 Statedisplay.setCursor(0, 24);display.print("D0: ");display.print(digitalRead(togglePin) ? "HIGH" : "LOW");// Draw sun or moon icon based on D0 stateif (digitalRead(togglePin)) {drawSunIcon(SCREEN_WIDTH - 20, 24);} else {drawMoonIcon(SCREEN_WIDTH - 20, 24);}display.display();
}void drawProgressBar(int x, int y, int width, int height, float percentage) {display.drawRect(x, y, width, height, SSD1306_WHITE);int fillWidth = width * percentage;display.fillRect(x + 1, y + 1, fillWidth - 2, height - 2, SSD1306_WHITE);
}void drawSunIcon(int x, int y) {// Sun icon: small circle with raysdisplay.fillCircle(x, y, 3, SSD1306_WHITE);display.drawLine(x, y - 5, x, y - 8, SSD1306_WHITE); // Top raydisplay.drawLine(x, y + 5, x, y + 8, SSD1306_WHITE); // Bottom raydisplay.drawLine(x - 5, y, x - 8, y, SSD1306_WHITE); // Left raydisplay.drawLine(x + 5, y, x + 8, y, SSD1306_WHITE); // Right raydisplay.drawLine(x - 4, y - 4, x - 7, y - 7, SSD1306_WHITE); // Top-left raydisplay.drawLine(x + 4, y - 4, x + 7, y - 7, SSD1306_WHITE); // Top-right raydisplay.drawLine(x - 4, y + 4, x - 7, y + 7, SSD1306_WHITE); // Bottom-left raydisplay.drawLine(x + 4, y + 4, x + 7, y + 7, SSD1306_WHITE); // Bottom-right ray
}void drawMoonIcon(int x, int y) {// Moon icon: half-circledisplay.drawCircle(x, y, 3, SSD1306_WHITE);display.drawLine(x - 3, y, x + 3, y, SSD1306_WHITE); // Horizontal line through centerdisplay.drawLine(x - 3, y - 1, x + 3, y - 1, SSD1306_WHITE); // Line above centerdisplay.drawLine(x - 3, y + 1, x + 3, y + 1, SSD1306_WHITE); // Line below centerdisplay.drawLine(x - 3, y - 2, x + 3, y - 2, SSD1306_WHITE); // Line above centerdisplay.drawLine(x - 3, y + 2, x + 3, y + 2, SSD1306_WHITE); // Line below centerdisplay.drawLine(x - 3, y - 3, x + 3, y - 3, SSD1306_WHITE); // Line above centerdisplay.drawLine(x - 3, y + 3, x + 3, y + 3, SSD1306_WHITE); // Line below center
}

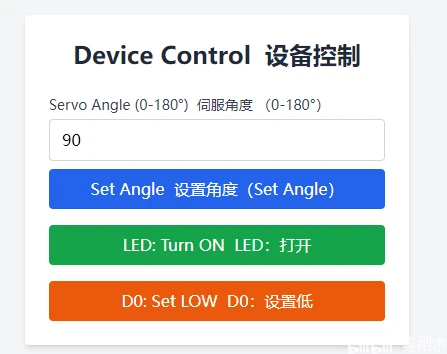

联网后可进行网页控制

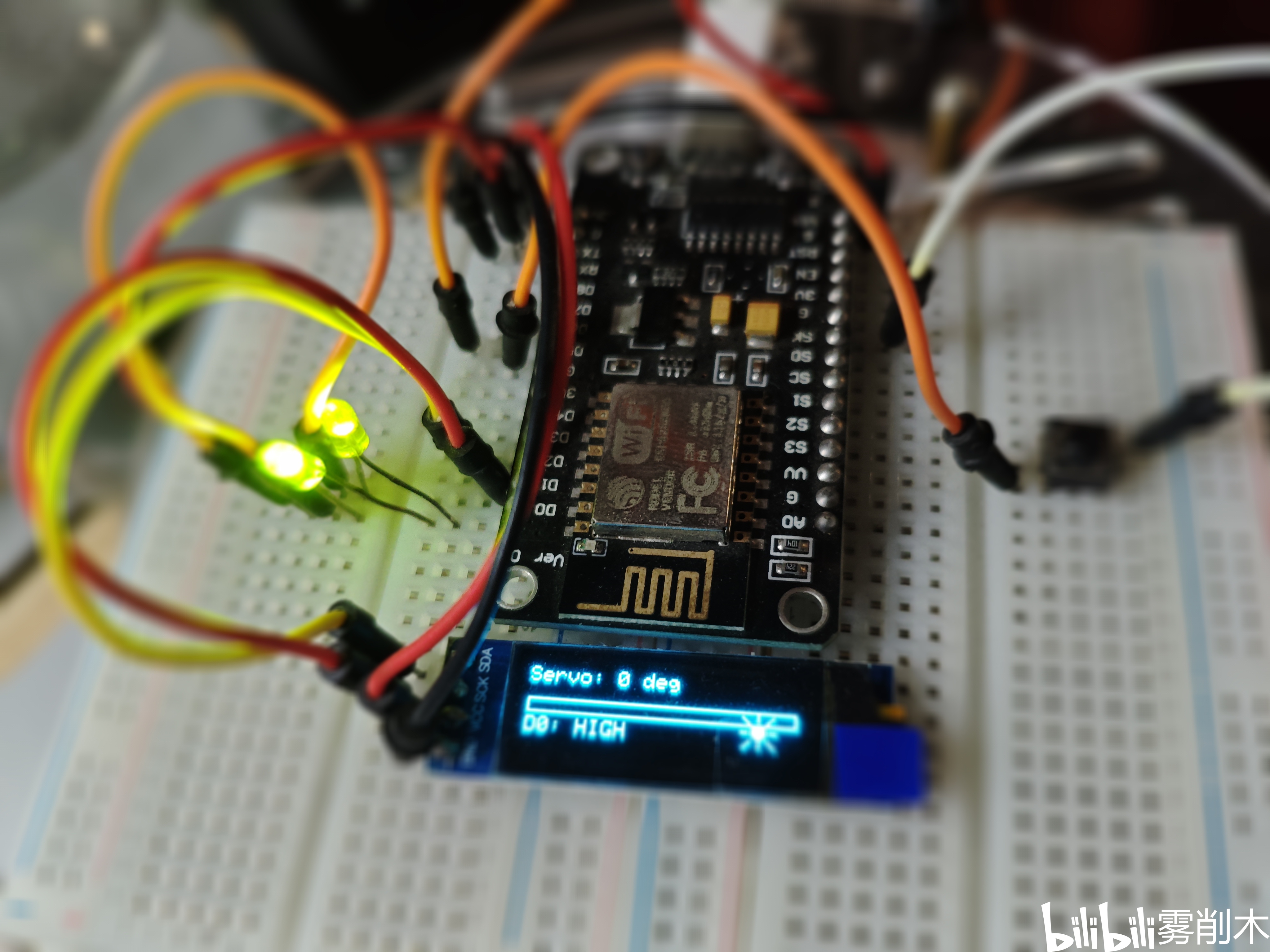

硬件连接：

三、关键模块接线图解（以 NodeMCU 为例）

1. OLED 显示屏（I2C 接口）

SSD1306 OLED 通常有 4 个引脚：VCC、GND、SDA、SCL，接线如下：

OLED VCC → ESP8266 3.3V（不可接 5V！ OLED 多数为 3.3V 供电）
OLED GND → ESP8266 GND
OLED SDA → ESP8266 D2（板载 SDA 引脚，代码中 Wire 库默认使用此引脚）
OLED SCL → ESP8266 D1（板载 SCL 引脚，代码中 Wire 库默认使用此引脚）

2. 舵机（SG90 为例）

舵机通常有 3 根线：电源（红）、地（棕）、信号（橙）：

舵机红线 → 5V 电源（ESP8266 3.3V 可能供电不足，建议单独 5V）
舵机棕线 → ESP8266 GND（必须与 ESP 共地）
舵机橙线 → ESP8266 D6（代码中 myservo.attach(D6)）

3. 按键（上拉输入模式）

代码中按键使用 INPUT_PULLUP（内部上拉电阻），无需外部上拉电阻，接线最简单：

按键一端 → ESP8266 D5
按键另一端 → ESP8266 GND
按下按键时，D5 引脚被拉到 GND（LOW），触发舵机转动逻辑

4. LED（带限流电阻）

LED 必须串联限流电阻（220Ω~1kΩ），防止电流过大烧毁 ESP8266 引脚：

LED 正极 → 220Ω 电阻 → ESP8266 D7
LED 负极 → ESP8266 GND

四、接线注意事项（避坑指南）

舵机供电问题ESP8266 的 5V 引脚电流有限（通常≤500mA），若舵机转动时出现抖动或不响应，需给舵机单独供 5V 电源（如充电宝、18650 电池组），但必须保证 舵机 GND 与 ESP8266 GND 共地，否则信号无法正常传输。
OLED 地址匹配代码中 OLED 初始化用 display.begin(SSD1306_SWITCHCAPVCC, 0x3C)，若 OLED 显示异常（如白屏、不显示），可能是 I2C 地址不匹配（部分 OLED 为 0x3D），需修改地址后重试。
D0 引脚的特殊性ESP8266 的 D0 引脚（GPIO16）在复位时会输出高电平，且不能用于外部中断，代码中仅作为普通输出控制设备，避免用它接需要中断触发的模块（如红外接收、人体感应）。
共地原则所有模块（OLED、舵机、按键、LED）的 GND 必须连接到 ESP8266 的 GND，否则会因电位差导致通信失败（如 OLED 乱码、舵机不转、按键无响应）。
电源稳定性若同时接多个模块（如舵机 + OLED+LED），建议用 5V/1A 以上的电源给 ESP8266 供电，避免因电压不足导致 ESP 频繁重启（表现为串口打印断断续续、WiFi 频繁断开）。

五、接线后测试步骤

硬件检查：接线完成后，先检查是否有短路（如 VCC 与 GND 误接），确认无误后再通电。
串口调试：ESP8266 接电脑，打开 Arduino IDE 串口监视器（波特率 115200），通电后查看：
- 若显示 SSD1306 allocation failed：检查 OLED 接线或 I2C 地址。
- 若显示 Connected to WiFi + IP 地址：WiFi 配网成功，可通过该 IP 访问 Web 控制页。
功能测试：
- 按下按键（D5）：舵机应从 0°→180°→0° 往复转动，OLED 实时显示舵机角度。
- 访问 Web 页（ESP 的 IP 地址）：点击 Toggle LED 应控制 D7 引脚的 LED 亮灭；输入舵机角度点击 Set 应控制舵机转到对应角度。
- 等待 5 秒：D0 引脚电平应自动翻转（可通过万用表测量 D0 与 GND 之间的电压，高电平约 3.3V，低电平约 0V）。
