一、核心概念与比喻：邮政公司

我们把一个网络设备（如核心交换机、路由器）想象成一家高度自动化的邮政分拣中心。

转发面（数据面）
- 比喻：全自动化的分拣流水线。这条流水线由传送带、扫描器、机械臂组成。它的任务只有一个：以最快的速度，把一个个包裹（数据包）根据上面写的地址分拣到正确的出口卡车上。它不思考、不学习，只执行。
- 正式定义：负责对每一个数据包进行高速转发的模块。它是设备的“肌肉”，处理所有通过设备的用户流量。其核心目标是速度和吞吐量。
控制面
- 比喻：分拣中心的“总调度室”。调度室里坐着工程师和调度员，他们不亲自去搬包裹。他们的工作是：
  1. 互相通信（比如和别的分拣中心打电话），了解哪条路堵了、哪条路新开通了（运行OSPF、BGP等路由协议）。
  2. 根据收集到的信息，绘制和更新整个邮政网络的地图（路由表）。
  3. 把最新版的地图（转发表）下发到自动化分拣流水线（转发面）的电脑里。
- 正式定义：负责生成和维护转发所需的各种“地图”（路由表、MAC表等）的模块。它是设备的“大脑”，通过运行各种路由协议和算法，决定数据包的转发路径。其核心目标是智能和正确。
管理面
- 比喻：邮政中心的“总经理办公室”。总经理不关心今天具体某个包裹怎么走，也不亲自绘制地图。他的工作是：
  1. 对整个中心进行配置管理（比如规定工作时间、调整服务标准）。—— 对应网络设备的配置（CLI, Web界面）。
  2. 监控整个中心的运行状态（流水线速度如何、卡车的出勤率）。—— 对应网络设备的监控（SNMP, Telemetry）。
  3. 处理日志和审计（记录每天发生了什么事）。—— 对应网络设备的日志系统。
  4. 进行身份认证和权限管理（谁可以进调度室，谁可以看财务报表）。—— 对应设备的AAA（认证、授权、记账）。
- 正式定义：为网络管理员提供设备管理、监控、配置的接口和通道。它不直接参与数据包的转发或路径计算，而是为整个设备提供“行政管理”功能。

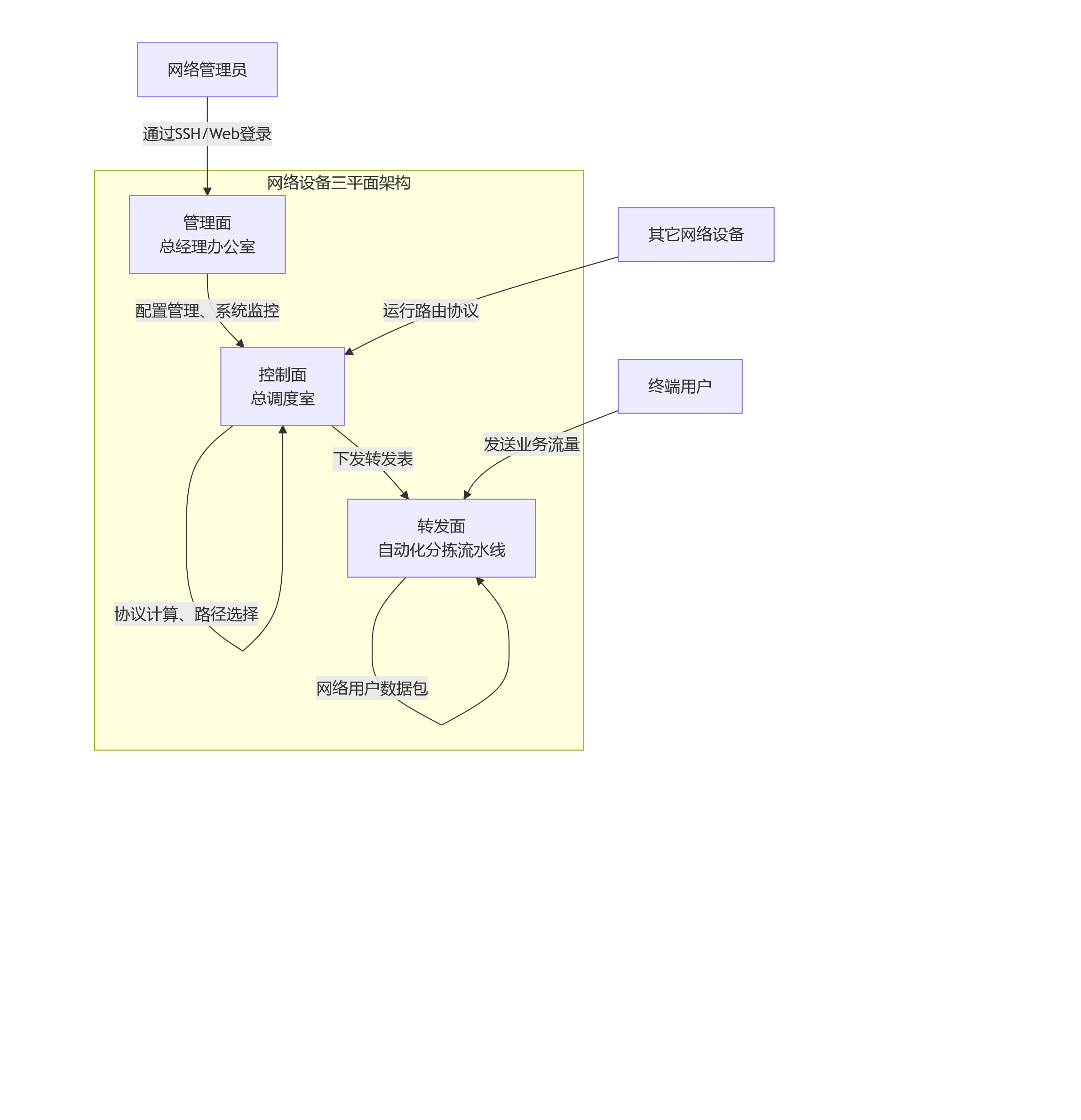

为了更直观地理解这三个平面的分工，我们可以用下面这个框架图来总结：

在这里插入图片描述

二、为什么需要“三平面分离”？

在早期的网络设备中，“大脑”（控制面）和“肌肉”（转发面）是共用同一个CPU的，就像让邮局局长既要去画地图，又要去亲手分拣包裹。当包裹不多时没问题，但一旦包裹量（数据流量）暴增，就会出现严重问题：

性能瓶颈与不稳定：大量的分拣工作（转发）会占满CPU，导致局长没时间画地图和接电话（运行路由协议）。结果就是，地图无法更新，甚至电话占线（路由协议中断），整个邮局陷入瘫痪。这就是 “转发流量影响控制协议” ，是网络的大忌。
安全性风险：如果恶意用户向邮局寄送大量“需要局长亲自处理”的疑难包裹（恶意控制报文），比如伪造的地址变更函，会直接耗尽局长的精力，导致正常包裹也无法分拣。这就是 “拒绝服务攻击（DoS）”。

“三平面分离”就是为了解决上述问题而提出的核心架构思想。 它的本质是：

将转发、控制、管理三种功能在物理上或逻辑上分离开，让它们各司其职，互不干扰。

三、“三平面分离”带来的巨大好处

性能与稳定性提升
- 转发面由专用硬件（ASIC）负责，性能极高，且不受控制面和管理面流量波动的影响。
- 控制面CPU可以专注地进行复杂的路径计算，保证网络路由的稳定。
- 这样，即使网络发生流量洪峰，也不会影响路由协议的运行，保证了网络的稳定性。
安全性增强
- 分离后，可以对三个平面实施独立的安全策略。
- 管理面：可以被严格保护，只允许来自特定管理网段的IP地址访问。
- 控制面：可以通过“控制平面保护”技术，对发往CPU的协议报文进行速率限制和过滤，防止CPU被攻击流量打满。
- 转发面：只管转发，即使有攻击流量，也只会让链路拥塞，但不会导致设备本身瘫痪。
可维护性与灵活性
- 管理员在管理面上进行配置、升级、打补丁等操作，不会影响转发面的高速转发（业务无中断升级）。
- 控制面可以独立地升级路由协议软件，而不需要改动转发面硬件。
- 这种架构也是SDN（软件定义网络） 的基础。在SDN中，控制面被从设备中抽离出来，集中到一个叫“SDN控制器”的软件上，实现了网络的集中控制和灵活调度。
