基于单片机的三相逆变电源设计

2.1  系统功能设计

本课题主要设计三相逆变电源，采用单片机STC15F2K60S2控制。直流电输入经过稳压电路稳压之后得到能用于单片机正常工作的工作电压，通过改变主控单片机内部定时器的方法，使单片机产生3路PWM信号，再按照查表的方法来更改内部寄存器的值，让输出的PWM波按正弦变换得到SPWM波。SPWM波通过IR2104驱动芯片驱动三相H桥电路，最后通过LC滤波电路滤波后，可以输出三相交流电。并且通过按键，可以设置频率、幅值加减，通过LCD1602能显示输入电压、输出电流的幅值、频率等信息，关键指标如下：

（1）直流输入电压：额定电压60V，范围60±10V；

（2）输出交流电压：峰峰值大于60V；

（3）输出电压额定频率：50HZ，且频率可调整，步进1HZ；

（4）输出电流：大于2A。

2.2 系统方案设计

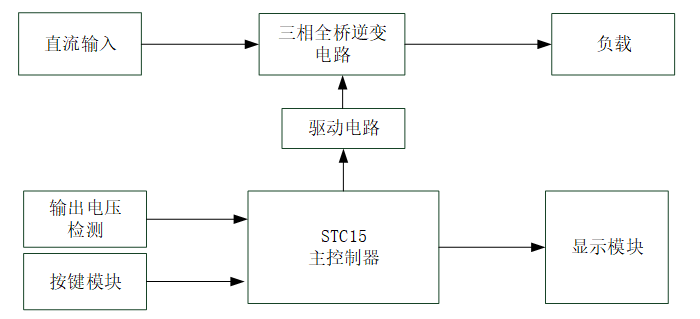

本系统基于单片机的三相逆变电源的系统架构设计如图2.1所示，整个系统包括三相全桥逆变电路、驱动电路、主控制电路、电压检测电路、显示模块、按键模块等等。在功能上，用户可以通过按键设定输出三相交流电的频率、幅度等数据，并通过LCD液晶进行显示。

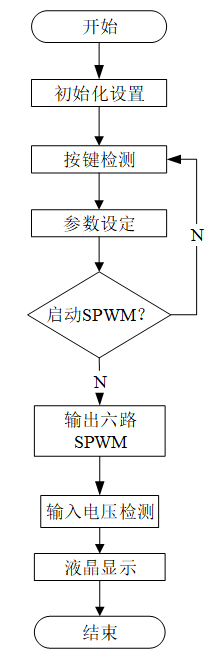

3 程序设计
