OSPF 多区域实验 概念及题目
我们来详细解析 OSPF 多区域实验 的概念。这是从理解单个OSPF区域扩展到构建大规模、分层网络的关键阶段。
-
实验核心概念
OSPF多区域 是指将OSPF自治系统（AS）划分为多个逻辑区域（Area）的网络设计。这种设计的根本目的是通过分层路由来解决单一区域的可扩展性问题。
核心思想：“分而治之”。将大型网络划分为多个较小的、易于管理的区域。 -
为什么需要多区域？单区域的局限性
当OSPF网络不断扩大时，单一区域设计会暴露出严重问题：
庞大的LSDB：每台路由器需要存储整个AS内所有网络的LSA，消耗大量内存。
频繁的SPF计算：任何链路状态变化（如链路抖动）都会导致区域内所有路由器重新进行SPF计算，消耗CPU资源。
泛洪域过大：LSA在整个区域内泛洪，网络扰动影响范围大。
管理困难：难以实施精细的路由策略和管理。
多区域的解决方案：
限制LSA泛洪范围：将拓扑变化控制在单个区域内。
减少SPF计算频率：其他区域的路由器不需要为其他区域的拓扑变化进行完整SPF计算。
汇总路由：通过路由汇总减少路由表大小。
- 多区域的核心组件与角色
A. 区域类型
骨干区域：Area 0。所有非骨干区域必须直接连接到Area 0，区域间路由必须通过Area 0中转。
非骨干区域：Area 1、Area 2等。承载具体的用户或业务网络。

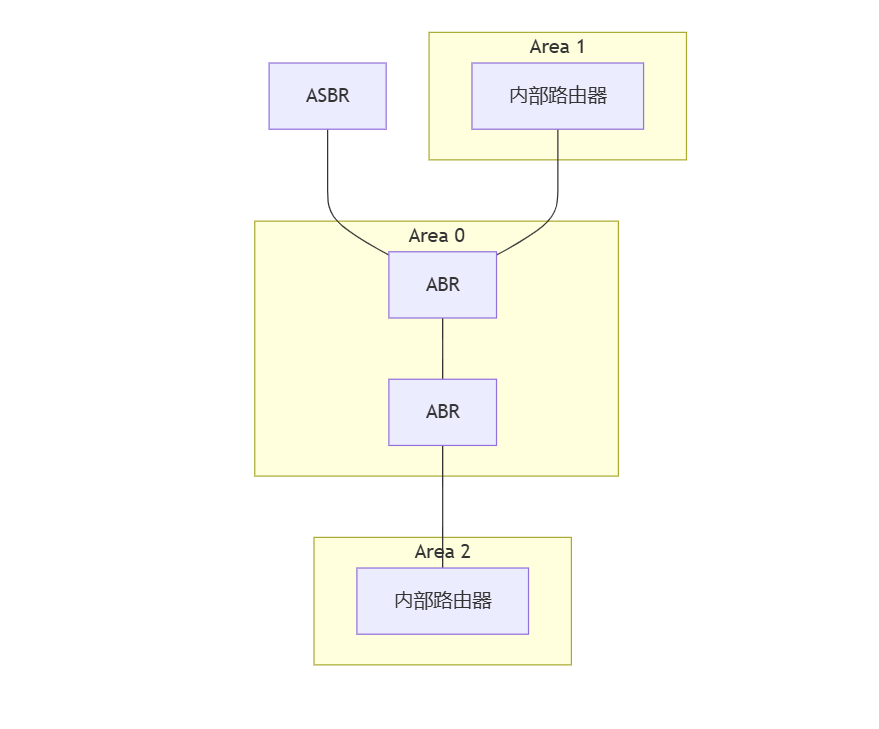

B. 路由器角色
内部路由器：所有接口都在同一个区域的路由器。
区域边界路由器：连接多个区域的路由器。负责产生LSA Type 3。
自治系统边界路由器：将外部路由（如直连、静态路由）引入OSPF的路由器。负责产生LSA Type 5。
4. 多区域中的LSA类型
多区域引入了新的LSA类型，这是理解其工作原理的关键：
LSA 类型 名称 通告者 泛洪范围 作用
Type 1 Router LSA 所有路由器 单个区域 描述路由器在区域内的链路和开销
Type 2 Network LSA DR 单个区域 描述多路访问网络和相连路由器
Type 3 Summary LSA ABR 整个OSPF域 区域间的"信使"，传递网络前缀信息
Type 4 ASBR Summary LSA ABR 整个OSPF域 通告ASBR的位置
Type 5 AS External LSA ASBR 整个OSPF域 通告外部路由
