记一次手机付费充电设备研究
1.前言

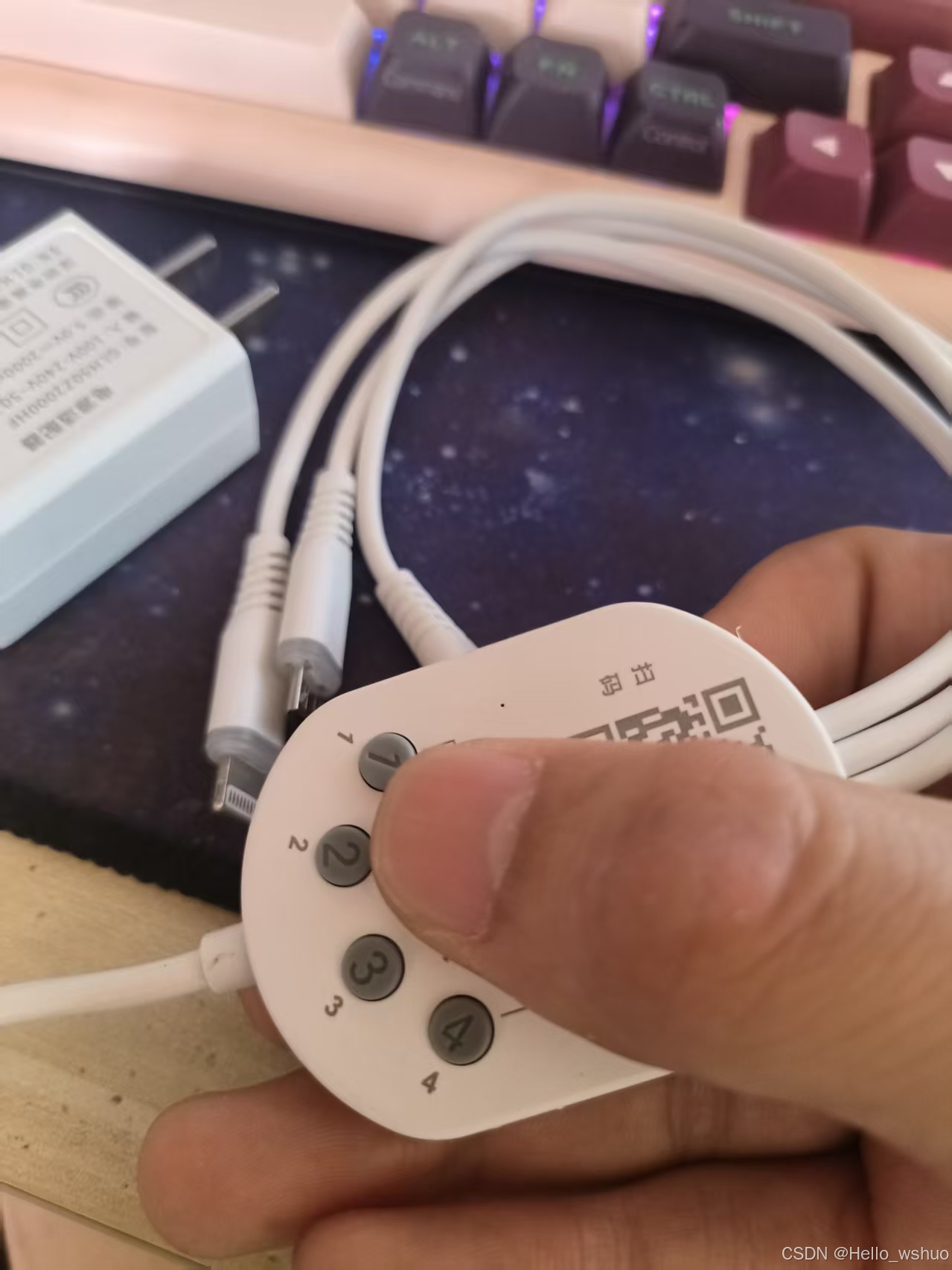

在某宝上买了一堆电子废品玩玩，这个设备在很多公共场合使用，一般是扫描二维码后，付费，获取一个秘钥，然后输入进去后，获得一定时长的充电。设备不会联网，而是根据设备具有固定设备号码，通过一定算法获得的秘钥，当然目前这个二维码提供的服务已经失效了

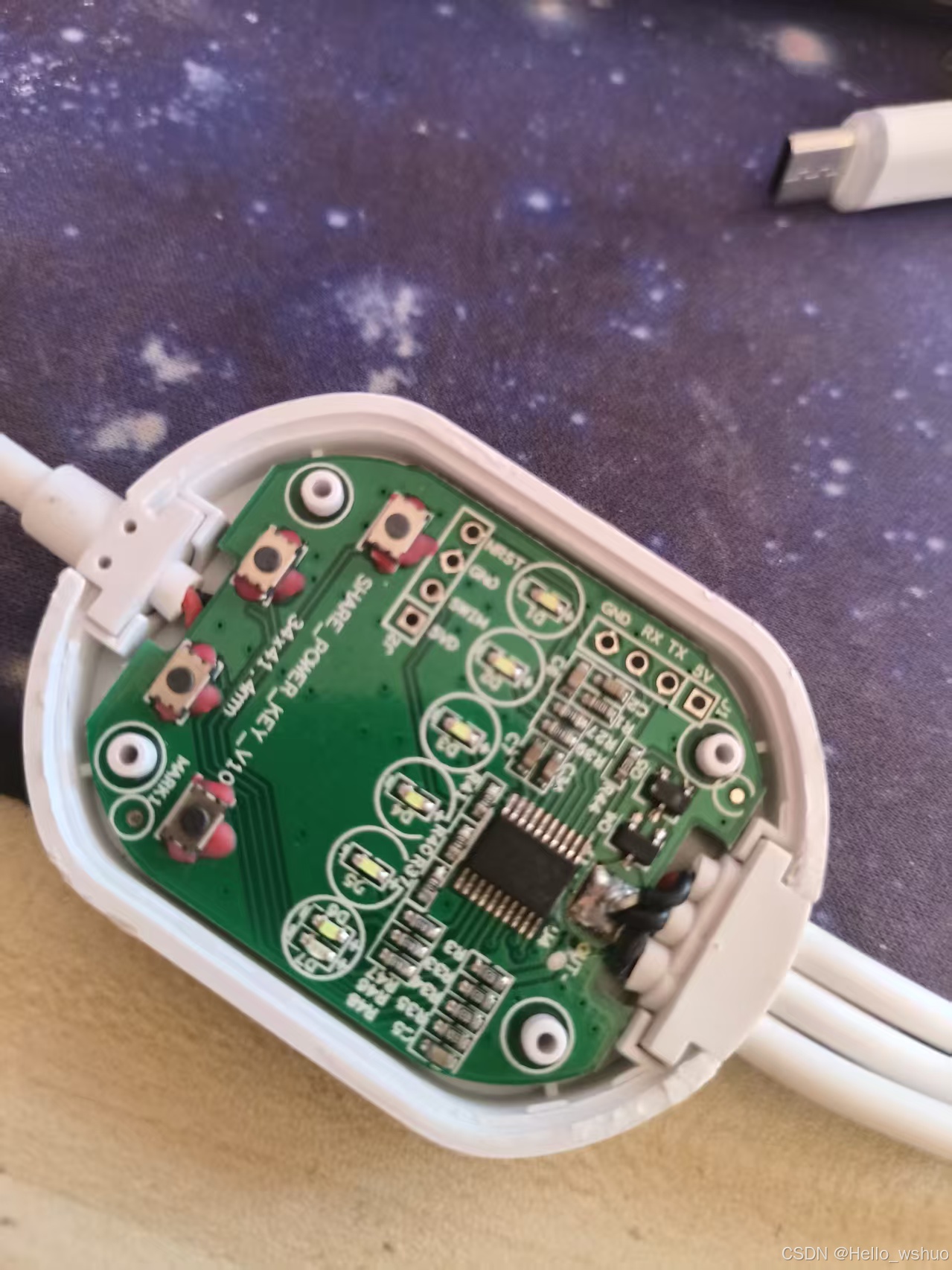

2.拆解以及电路分析
里面用卡卡扣，均匀撬开即可，无螺丝固定
主控用的mcu用的是 stm8s003f3p6，充电开启关闭是通过一个gpio口设置高低电平后经过俩个mos管输出的 ，所以改变对应的gpio引脚电平即可控制充电开启关闭。
板子预留的ttl 串口以及烧录接口

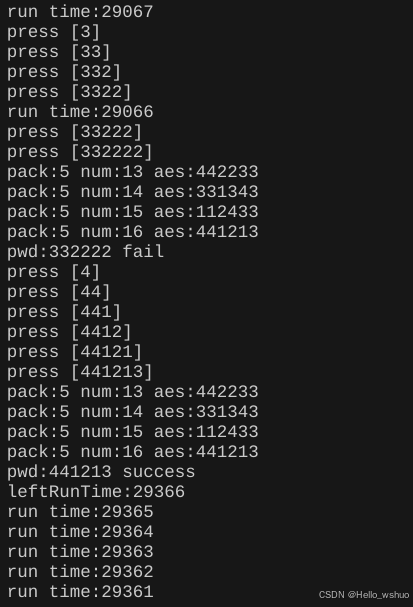

接入串口监控一下信息：
每次按键输入后会更新打印对应日志，并且在输入完成后会提示 几组可以使用的正确的秘钥，尝试输入提供的秘钥，可以正确开启充电，至于算法实现懒得研究了，毕竟我可以直接往里面烧录新的固件。
3. 分析主控stm8s003f3p6

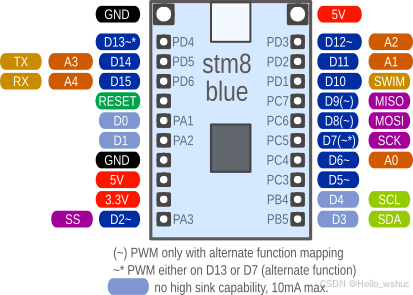

根据数据手册 stm8s003f3p6 可以直接修改寄存器值来 设置gpio引脚功能，以及设置其高低电平
当然也可以引入标准库实现（标准库底层实现依然是修改寄存器实现的），不过这里只是为了测试，所有没有使用标准库
烧录器这里选择的是 stlinkv2
接入4个引脚：
RST GND SWIM 5V(3V3)
根据万用表测量：
| 单片机引脚 | 控制 |
|---|---|
| PD4 | 充电电源 |
| PC3 | D5灯 |
| PC4 | D6灯 |
| PC5 | D7灯 |
| PA3 | D3灯 |
| PA2 | D2灯 |
| PA1 | D1灯 |
| PB4 | D4灯 |
根据测试 led灯可以将对应的引脚置高电平点亮，充电也是置高电平
4. 编写程序以及烧录
demo
#define PA_ODR (*(volatile unsigned char*)0x5000)
#define PA_IDR (*(volatile unsigned char*)0x5001)
#define PA_DDR (*(volatile unsigned char*)0x5002)
#define PA_CR1 (*(volatile unsigned char*)0x5003)
#define PA_CR2 (*(volatile unsigned char*)0x5004)#define PB_ODR (*(volatile unsigned char*)0x5005)
#define PB_IDR (*(volatile unsigned char*)0x5006)
#define PB_DDR (*(volatile unsigned char*)0x5007)
#define PB_CR1 (*(volatile unsigned char*)0x5008)
#define PB_CR2 (*(volatile unsigned char*)0x5009)#define PC_ODR (*(volatile unsigned char*)0x500A)
#define PC_IDR (*(volatile unsigned char*)0x500B)
#define PC_DDR (*(volatile unsigned char*)0x500C)
#define PC_CR1 (*(volatile unsigned char*)0x500D)
#define PC_CR2 (*(volatile unsigned char*)0x500E)#define PD_ODR (*(volatile unsigned char*)0x500F)
#define PD_IDR (*(volatile unsigned char*)0x5010)
#define PD_DDR (*(volatile unsigned char*)0x5011)
#define PD_CR1 (*(volatile unsigned char*)0x5012)
#define PD_CR2 (*(volatile unsigned char*)0x5013)void main() {PC_DDR |= (1 << 3); PC_CR1 |= (1 << 3); PC_CR2 &= ~(1 << 3); PC_DDR |= (1 << 4); PC_CR1 |= (1 << 4); PC_CR2 &= ~(1 << 4); PC_DDR |= (1 << 5); PC_CR1 |= (1 << 5); PC_CR2 &= ~(1 << 5); PD_DDR |= (1 << 4); PD_CR1 |= (1 << 4); PD_CR2 &= ~(1 << 4); PA_DDR |= (1 << 3); PA_CR1 |= (1 << 3); PA_CR2 &= ~(1 << 3); PA_DDR |= (1 << 1); PA_CR1 |= (1 << 1); PA_CR2 &= ~(1 << 1); PA_DDR |= (1 << 2); PA_CR1 |= (1 << 2); PA_CR2 &= ~(1 << 2); PB_DDR |= (1 << 4); PB_CR1 |= (1 << 4); PB_CR2 &= ~(1 << 4); PD_ODR |= (1 << 4); //PD4设置高电平 while(1) {PC_ODR ^= (1 << 3); //对PC3设置取反，让其闪烁PC_ODR ^= (1 << 4);PC_ODR ^= (1 << 5);PA_ODR ^= (1 << 3);PA_ODR ^= (1 << 1);PA_ODR ^= (1 << 2);PB_ODR ^= (1 << 4);for(int i = 0; i < 300; i++){for(int i = 0; i < 300; i++){;}}}
}
这里功能是 开启所有led灯，并让其闪烁，并长开 充电
编译：
sdcc -mstm8 --out-fmt-ihx --std-sdcc11 main.c
packihx main.ihx > main.hex
烧录：
stm8flash -c stlinkv2 -p stm8s003f3 -w main.ihx
参考：stm8s003f3数据手册以及demo
5. 其他
还有开关gpio没有测量，如果使用开关，需要将开关对应的单片机引脚设置为输入，那么这个设备是一个支持4按键输入，并且具有led灯的单片机，设想可以编写一个程序 做一个定时充电设备，不过感觉也没什么用。
