波峰焊万用治具的制作及使用

波峰焊万用治具的制作及使用

针对一般双面贴片（锡膏工艺）的PCB板，在过波峰焊时就需要制作波峰焊治具，一款机型做一款治具，这个称为专用治具。另外一种情况就是，有的线路板在SMT制作过程中采用的是红胶工艺，或者是单面板过波峰焊的，这个时候就出现了波峰焊万用治具。

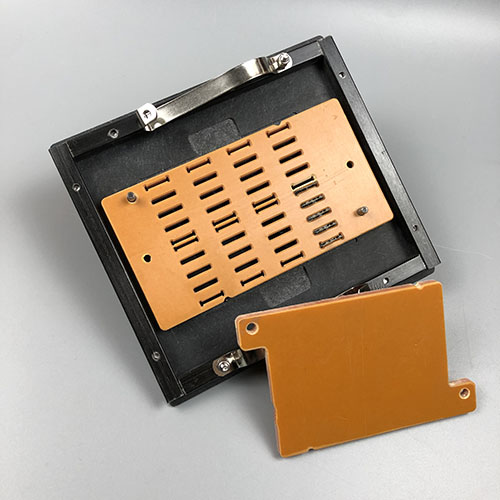

波峰焊万用治具指能够装两种或者两种以上PCB的波峰焊过炉治具，波峰焊万用治具一般采用合成石底板+带T型母槽的铝合金边条制作，这类治具比起专用治具最明显的优点就是节省治具制作成本，可以一款治具通用很多款PCB，波峰焊通用治具铝条内框可以根据PCB产品大小进行调整，让产品过锡操作时更加方便，锁好螺丝后就固定外形尺寸，采用一模托多个产品来提高生产效率，员工操作更方便快捷。
