IO-link 协议高频工业 RFID 读写器

型号：SG-HF40-IOL

一、功能概述

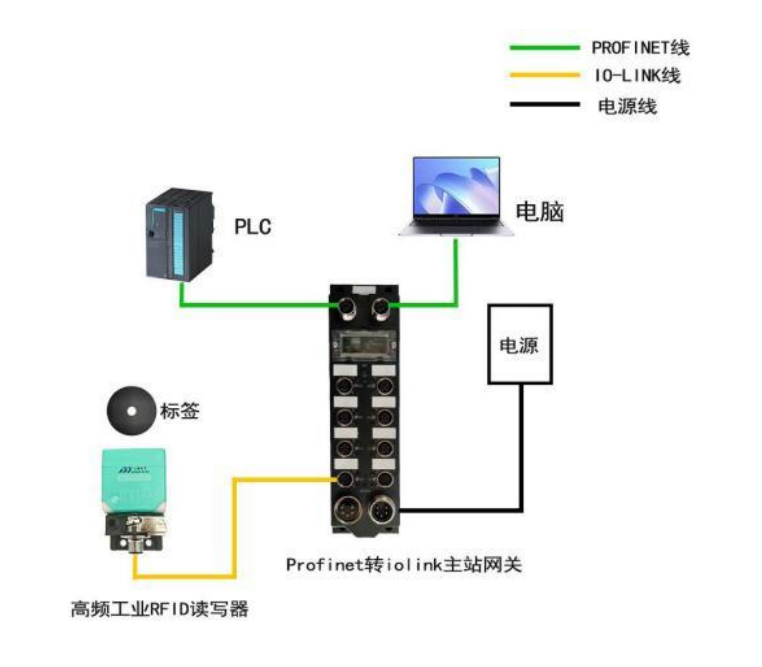

本文档是工业高频读写器 SG-HF40-IOL 产品说明书。设备使用框图如下图

所示意。

1.1 产品功能

高频工业读写器（RFID）产品用在自动化生产线, 自动化物流,重要资产管理

等情境下，在指定位置部署 RFID 读写器，通过与物品上标签的交互，实现物品

的自动实时识别，自动串联自动化设备和机器人，实现工艺个性化传输，参数自

动化定义，设备自动化检测等场景。

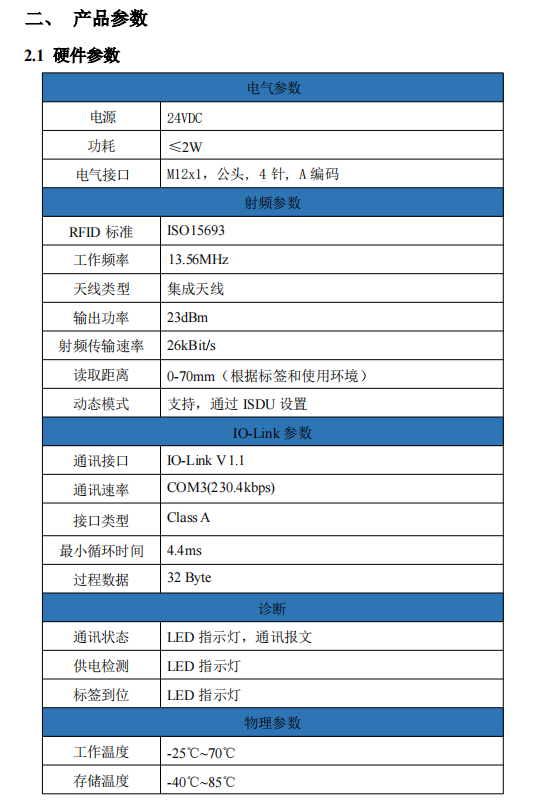

高频工业读写器采用集成天线，天线最大输出功率23dBm ，最大读写距离

7cm（跟标签和应用环境有关）。支持 ISO15693标准，最大支持 1K 字节标签读

取。支持移动读卡，读卡数据速率为 26.48kbits/s。

高频读写器工作在两种模式：触发读写卡模式和动态读写卡模式，触发读/

写卡模式下，一次触发信号立即读写一次卡；动态读写卡模式下，触发信号发送

后，卡片移动到读写卡范围内以后才会读写一次卡。

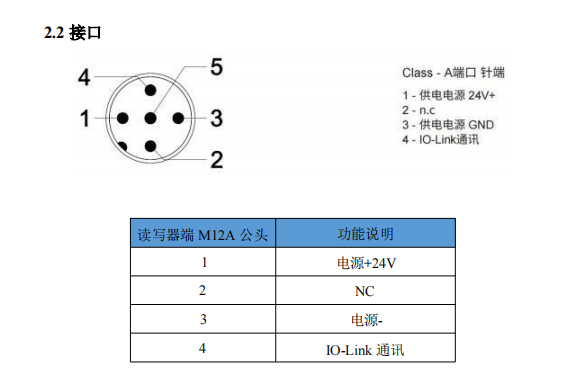

设备采用 IO-Link 接口供电和通讯，接口采用4 针航空插头。具备 IP67 级

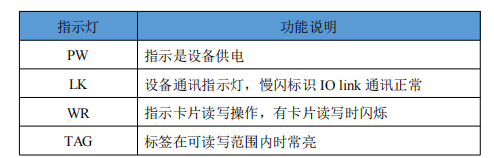

防。有 IO-Link 通讯、读写卡和标签到位指示灯用来指示系统和标签状态。

1.2 产品特点

高频一体式工业级 RFID 读写器，采用 IO-Link 接口通讯，该产品适用于各

行各业的自动化生产过程。

采用 IO-Link 接口供电和通讯。

采用 13.56MHz 工作频率，支持 ISO 15693 标准

支持最大 1K 字节容量卡片读写

支持卡片块大小卡片容量自动获取

IP67 防护等级，可适用于油污、粉尘、潮湿的恶劣工况
