华为光模块命名规则
多模光纤与单模光纤传播就是光信号在光纤玻璃纤芯内传播，在单模光纤中，光沿着一条路径传播；而在多模光纤中，光在多条路径中传播。
- 核心直径
- 单模光纤：典型的单模光纤是8和10µm的纤芯直径，包层直径为125µm；
- 多模光纤：通常的多模光纤是50和62.5µm的纤芯直径，包层直径为125µm；
- 颜色
- 单模光纤：一般光纤跳线颜色是黄色，接头和保护套为蓝色；
- 多模光纤：一般光纤跳线颜色是水绿色，接头和保护套用米色或者黑色；
| 标识 | SX | LX | LH/ZX |
|---|---|---|---|
| 波长 | 850nm | 1310 | 1550 |
| 距离 | 500m | 10km | 10-120km |
| 模态 | 多模 | 单模 | 单模 |
| 颜色 | 橘黄或浅绿 | 黄色 | 黄色 |
多模模块长什么样，用什么光纤
多模光纤配合多模光模块使用

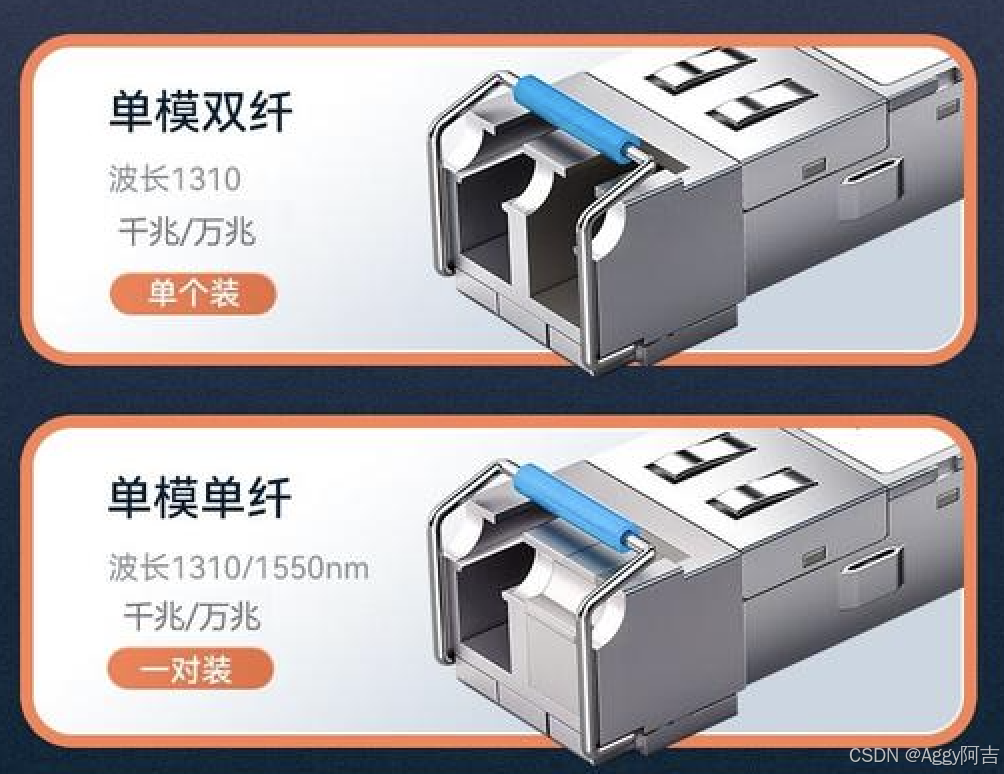

单模模块长什么样，用什么光纤
单模光纤配合单模光模块使用
以华为为例子。
单模双模模块型号命名规则：
- eSFP-GE-SX-MM850光模块-eSFP-GE-多模模块(850nm,0.5km,LC)- SFP-GE-LX-SM1310光模块-eSFP-GE-单模模块(1310nm,10km,LC)- S-SFP-GE-LH40-SM1310光模块-eSFP-GE-单模模块(1310nm,40km,LC)- S-SFP-GE-LH40-SM1550光模块-eSFP-GE-单模模块(1550nm,40km,LC)- S-SFP-GE-LH80-SM1550光模块-eSFP-GE-单模模块(1550nm,80km,LC)- eSFP-GE-ZX100-SM1550光模块-eSFP-GE-单模模块(1550nm,100km,LC)
eSFP与SFP光模块的区别
- SFP（Small Form-factor Pluggable）
标准光模块，支持1Gbps/2.5Gbps传输速率，最大功耗约1.5W。
SFP：1Gbps最远传输120km（如1550nm单模模块）。
仅支持基础热插拔功能，无高级电源管理。
兼容性广，适用于交换机、路由器等通用网络设备。
SFP模块价格更低（约20-50美元）。
- eSFP（Enhanced SFP）
增强型模块，支持10Gbps速率（如eSFP+），功耗可降至1W以下（参考IEEE 802.3ae标准）。
eSFP+：10Gbps最远80km（配合ER/ZR标准）。
数字诊断监控（DDM/DOM）：实时监测光功率、温度等参数。
低功耗模式：根据链路状态动态调整功耗。
需设备支持eSFP协议，常见于高端数据中心和5G基站。
eSFP+因功能升级价格翻倍（50-150美元）。
eSFP可向下兼容SFP端口，但反向不成立。
大家有看到后面带了一个LC，那么连接器类型LC又是什么？

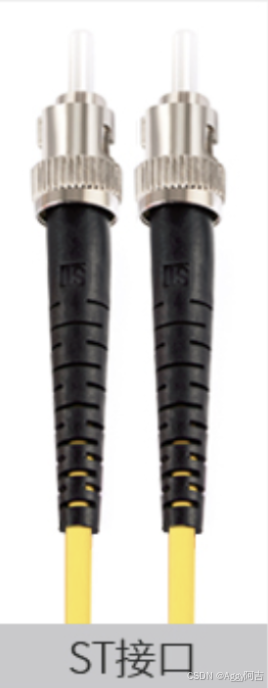

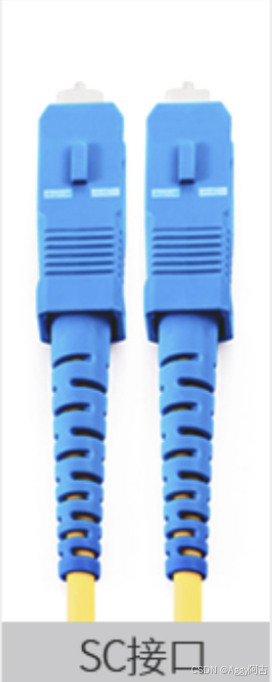

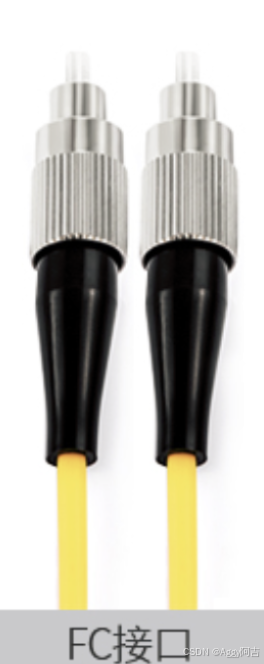

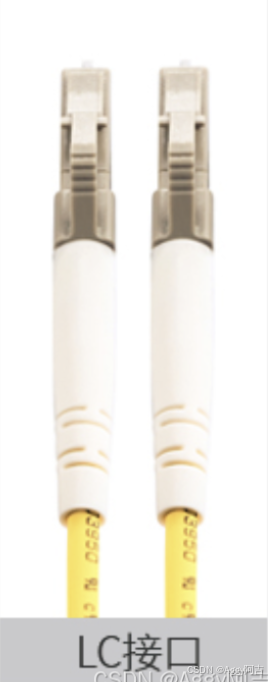

尾纤SC、ST、FC、LC的区别
| 特性 | LC | SC | FC | ST |
|---|---|---|---|---|
| 俗称 | 小方头 | 大方头 | 圆螺纹头 | 卡扣圆头 |
| 外观图示 |  |  |  |  |
| 连接方式 | 卡扣式 （类似网线RJ-45头） | 推拉式 （一插一拔） | 螺纹旋紧式 （需要拧螺丝） | 卡口旋紧式 （类似BNC头，一插一拧） |
| 插芯直径 | 1.25 mm | 2.5 mm | 2.5 mm | 2.5 mm |
| 核心特点 | 小型、高密度 现代设备主流 | 标准、稳定 布线系统常见 | 牢固、防震 高强度环境专用 | 老旧、易用 逐渐被淘汰 |
| 主要应用场景 | SFP/SFP+光模块 高密度交换机/路由器 | 光纤配线架 设备主干光口 | 电信机房 测试设备 有震动的环境 | 早期局域网 校园网络系统 |
