TCP抓包实验

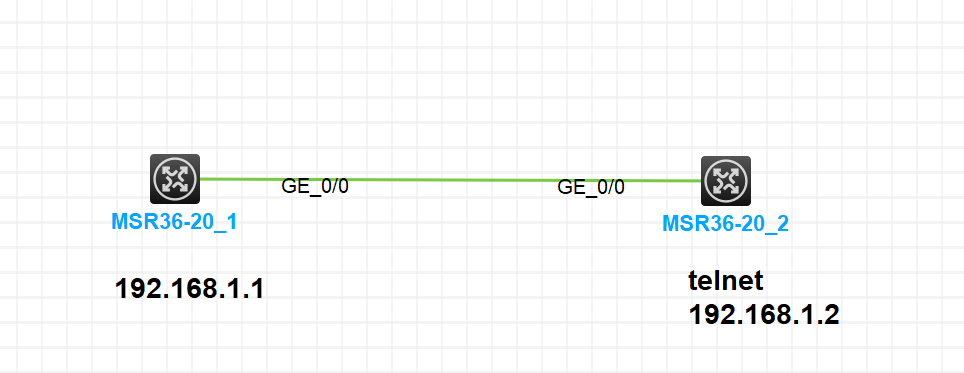

1. 实验拓扑图

1. 实验需求

要求R1能够使用telnet登录R2，R2抓包并分析TCP建立过程

1. 实验步骤

1.配置设备接口的IP地址

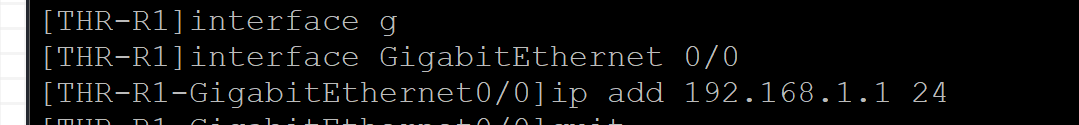

R1:

interface g0/0
ip address 192.168.1.1 24

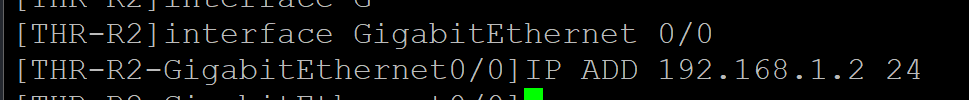

R2:

interface g0/0
ip address 192.168.1.2 24

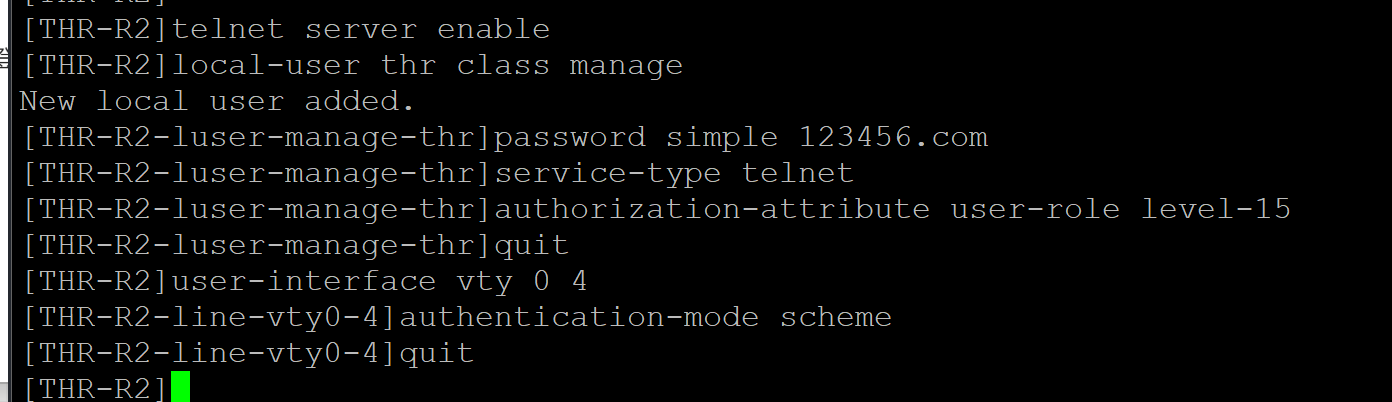

2.配置telnet服务

R2:

telnet server enable
local-user thr class manage
password simple 123456.com
service-type telnet
authorization-attribute user-role level-15
quit
user-interface vty 0 4
authentication-mode scheme
quit

1. 实验测试

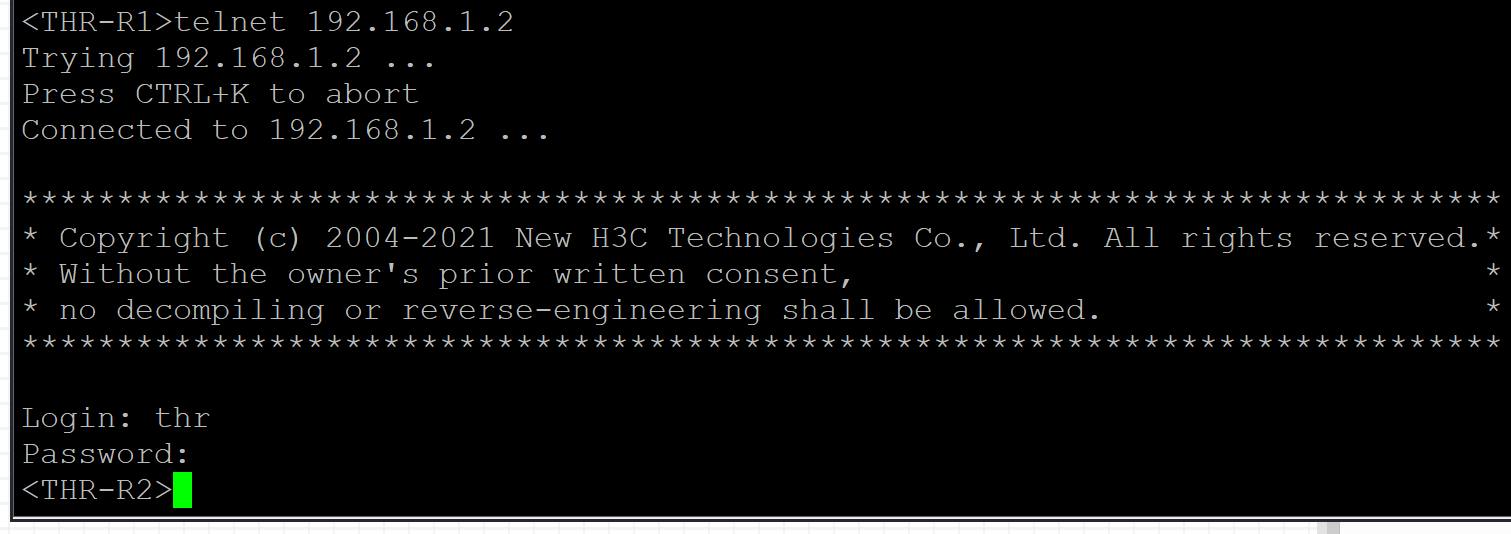

在R1上使用telnet登录到R1

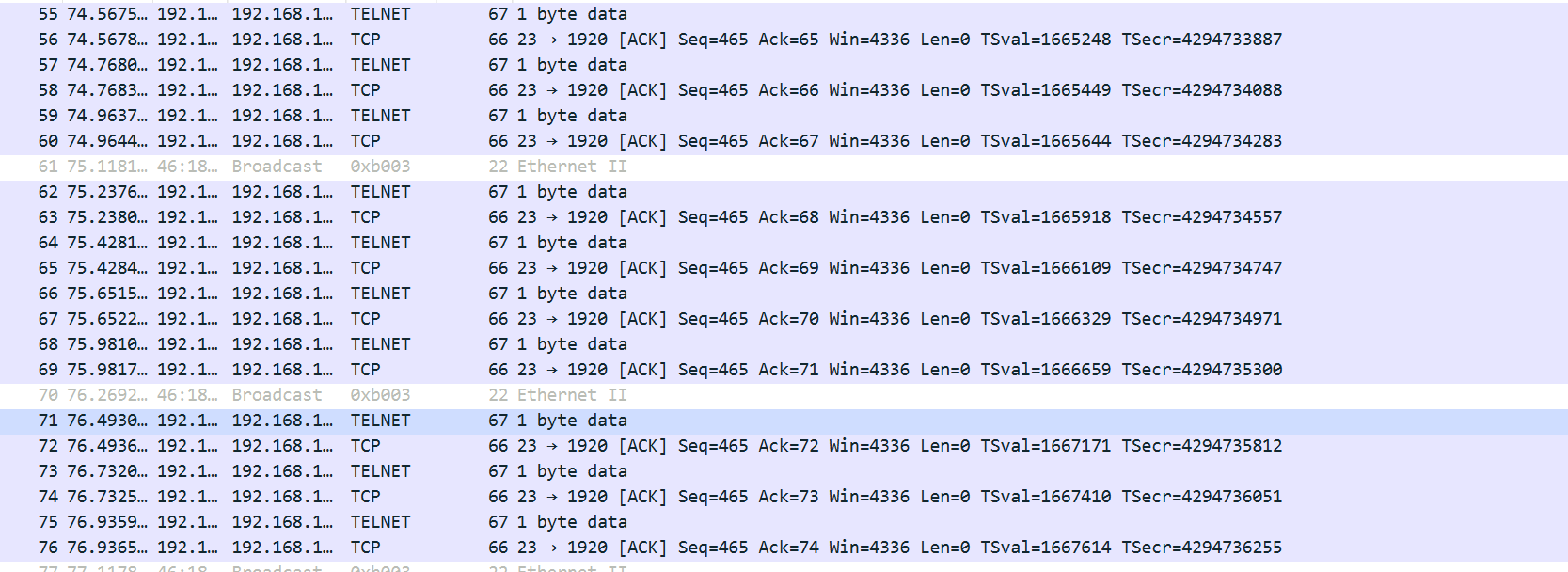

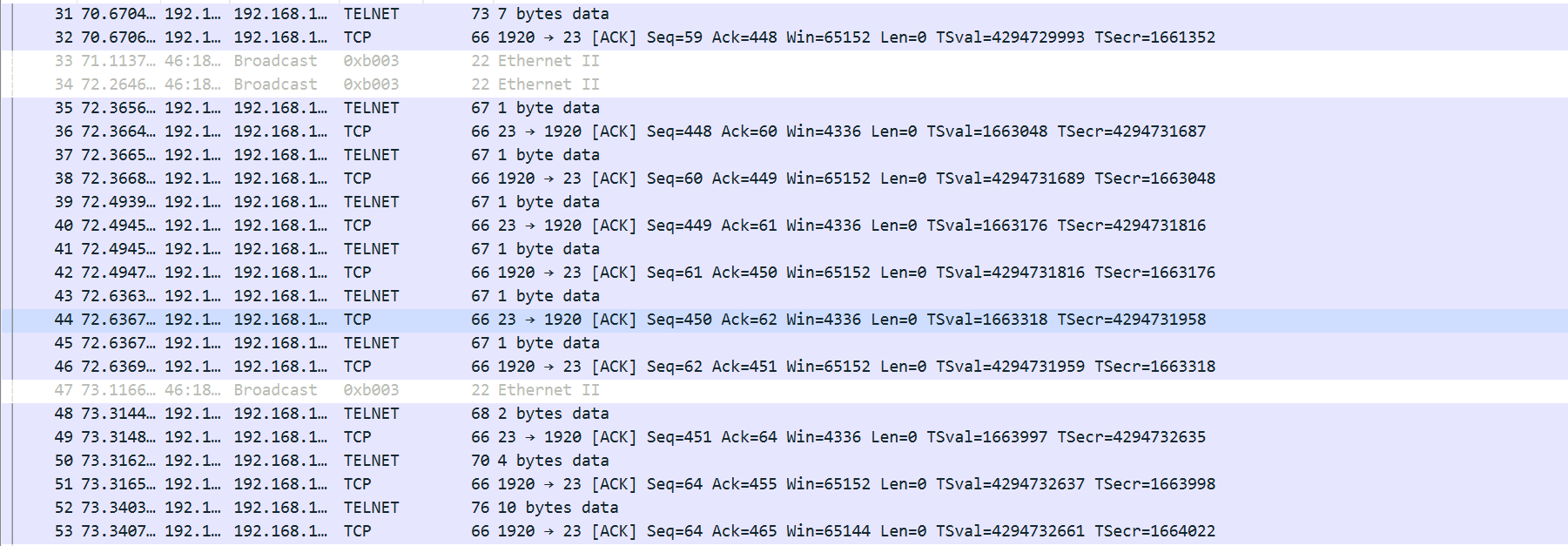

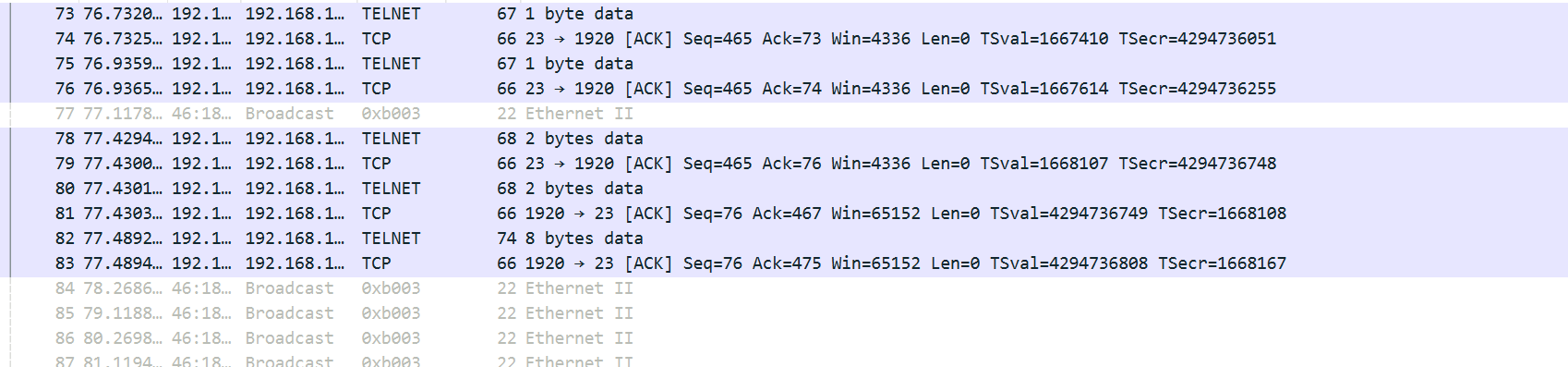

抓包

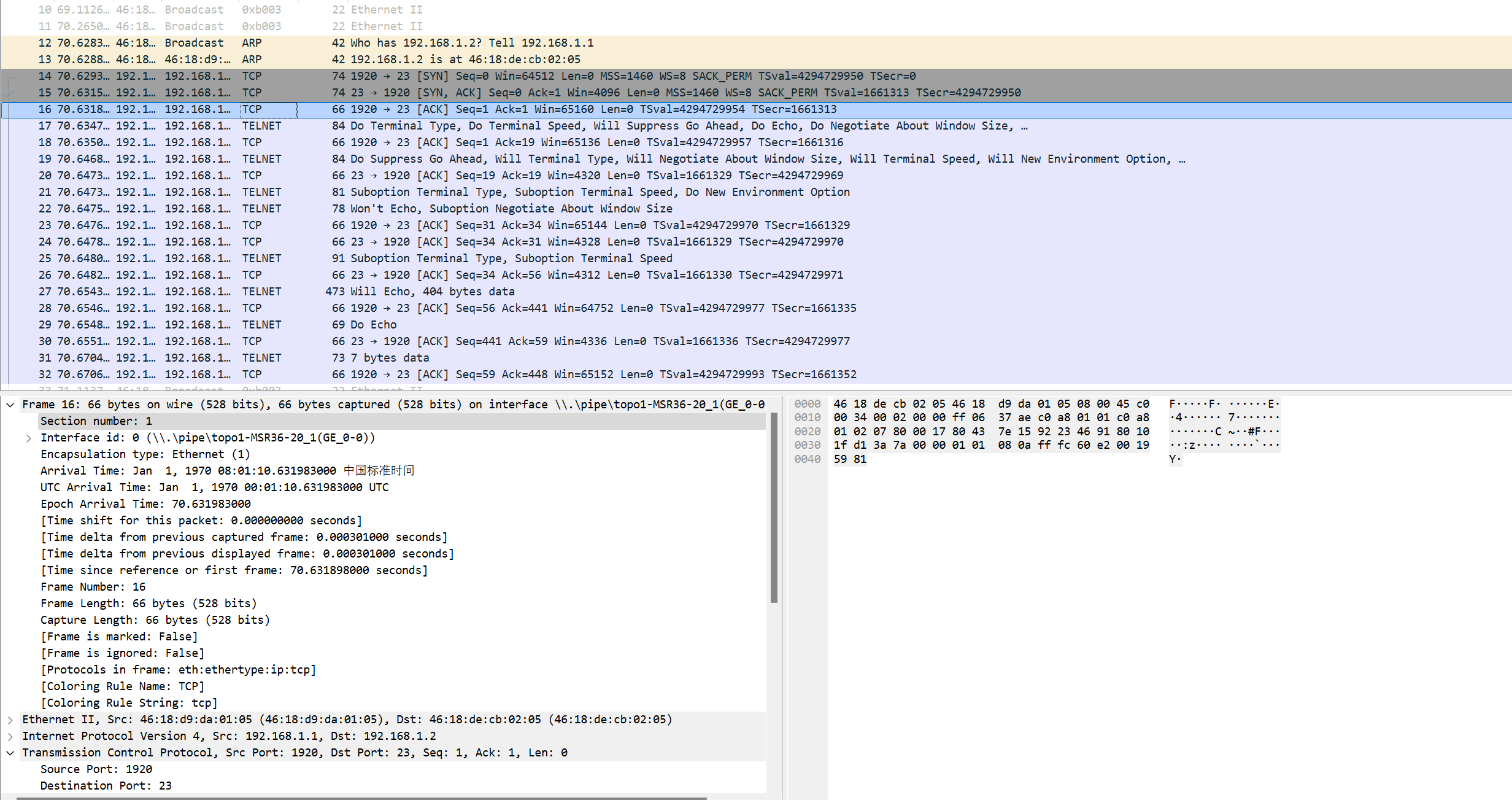

三次握手

1. 实验总结

telnet服务是建立在TCP基础之上的，保证数据的准确性。

三次握手过程

第一次握手：建立连接时，客户端发送syn包（syn=1）到服务器，并进入SYN_SENT状态，等待服务器确认；SYN：同步序列编号（Synchronize Sequence Numbers）。

第二次握手：服务器收到syn包，必须确认客户的SYN（ack=1），同时自己也发送一个SYN包（syn=1），即SYN+ACK包，此时服务器进入SYN_RECV状态；

第三次握手：客户端收到服务器的SYN+ACK包，向服务器发送确认包ACK(ack=k+1），此包发送完毕，客户端和服务器进入ESTABLISHED（TCP连接成功）状态，完成三次握手。
