WPF 具有跨线程功能的UI元素

news 2025/10/1 7:37:03

概括

VisualTarget 本身继承自 CompositionTarget，而不是 Visual；其本身并不是可视化树的一部分。但是它的构造函数中可以传入一个 HostVisual 对象，这个对象是一个 Visual，如果将此 HostVisual 放入原 UI 线程的可视化树上，那么 VisualTarget 就与主 UI 线程连接起来了。

另外一半，VisualTarget 需要连接另一个异步线程的可视化树。然而，VisualTarget 提供了 RootVisual 属性，直接给此属性赋一个后台 UI 控件作为其值，即连接了另一个 UI 线程的可视化树。

代码：

 /// <summary>/// 此控件具有跨线程更新功能/// </summary>public class DispatcherContainer : UIElement{/// <inheritdoc />public DispatcherContainer(){ThreadUpdate();}public void ThreadUpdate(){var thread = new Thread(() =>{_visualTarget = new VisualTarget(_hostVisual);DrawingVisual drawingVisual = new DrawingVisual();var drawing = drawingVisual.RenderOpen();using (drawing){var text = new FormattedText("欢迎访问",CultureInfo.CurrentCulture, FlowDirection.LeftToRight,new Typeface(new FontFamily("微软雅黑"), new FontStyle(), FontWeight.FromOpenTypeWeight(1),FontStretch.FromOpenTypeStretch(1)), 20, Brushes.DarkSlateBlue);drawing.DrawText(text, new Point(100, 100));}var containerVisual = new ContainerVisual();containerVisual.Children.Add(drawingVisual);_visualTarget.RootVisual = containerVisual;System.Windows.Threading.Dispatcher.Run();});thread.SetApartmentState(ApartmentState.STA);thread.Start();}/// <inheritdoc />protected override Visual GetVisualChild(int index){return _hostVisual;}/// <inheritdoc />protected override int VisualChildrenCount => 1;private readonly HostVisual _hostVisual = new HostVisual();private VisualTarget _visualTarget;}

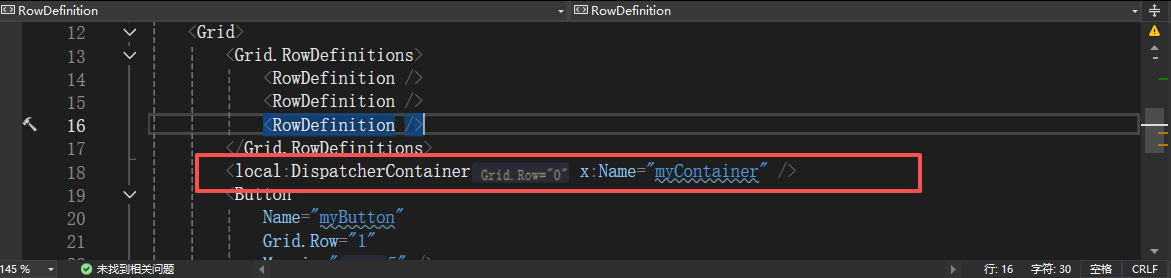

使用：

解释：

先理解Host 和 Root含义：

Host是宿主，Root是根基，大概是Root可以放在Host里面，Host是Root的载体的意思；

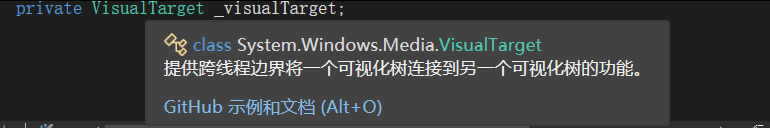

VisualTarget 的解释：提供跨线程边界将一个可视化树连接到另一个可视化树的功能。

拆分理解一下：提供了跨线程的(副词) 连接可视化树(动词) 的功能。

简单理解为：可以跨线程拼接UI元素

与主线程连接：

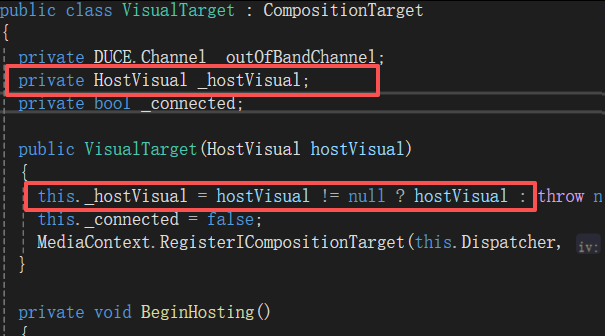

上述控件的_hostVisual 字段属于主线程(UI 线程)的可视化树上，创建_visualTarget实例，把【DispatcherContainer 的_hostVisual 字段】赋值给【_visualTarget私有的_hostVisual字段】；

代码表现为：

 _visualTarget = new VisualTarget(_hostVisual);

即_visualTarget通过关联了_hostVisual 间接的关联了UI线程；

与子线程连接：

//创建可视化对象，添加由DrawingVisual绘制的内容

var containerVisual = new ContainerVisual();

containerVisual.Children.Add(drawingVisual);

//关联_visualTarget和子线程的可视化树

_visualTarget.RootVisual = containerVisual;

即_visualTarget通过关联了【子线程创建的containerVisual】间接的关联了子线程；

AI分析：

在 WPF 的 VisualTarget 中，_hostVisual 和 RootVisual 之间的关系是跨线程可视化的桥梁。让我详细解释它们的关系：

架构关系

主线程 (UI Thread)
│
├── HostVisual (_hostVisual)
│   └── 作为占位符嵌入主可视化树
│
└── 通过 VisualTarget 连接到 ↓后台线程 (STA Thread)
│
├── VisualTarget (_visualTarget)
│   └── 连接到主线程的 HostVisual
│       └── RootVisual (容器视觉)
│           └── 实际的可视化内容（文字、图形等）

详细关系说明

1. HostVisual (_hostVisual) - 主线程

角色：在主可视化树中的"占位符"或"代理"
位置：位于主 UI 线程的可视化树中
作用：为跨线程的可视化内容提供一个连接点

2. VisualTarget - 跨线程连接器

角色：连接不同线程间可视化树的桥梁
构造：new VisualTarget(_hostVisual) 建立与 HostVisual 的连接
作用：管理线程间的可视化数据传递

3. RootVisual - 后台线程的根

角色：后台线程可视化树的根节点
位置：位于后台线程的可视化树中
作用：包含实际要显示的可视化内容

总结

其他文章展示的代码大同小异，思想就是一个HostVisual 对象 A 在主线程可视化树上，然后有一个子线程的UI对象B，然后A关联VisualTarget 对象的一个字段：_hostVisual ，B关联VisualTarget 对象的一个属性：RootVisual，实现B替换A的效果；

引用：

https://lindexi.blog.csdn.net/article/details/103184442?fromshare=blogdetail&sharetype=blogdetail&sharerId=103184442&sharerefer=PC&sharesource=qq_59062726&sharefrom=from_link

https://www.cnblogs.com/walterlv/p/10236528.html

https://blog.csdn.net/amanda_zhang2010/article/details/68946798?fromshare=blogdetail&sharetype=blogdetail&sharerId=68946798&sharerefer=PC&sharesource=qq_59062726&sharefrom=from_link

https://www.cnblogs.com/Zhouyongh/archive/2011/01/12/1933414.html

一点个人浅见，未必周全，权当抛砖引玉。若有疏漏之处，还请大家一起指正讨论。
