海康 智能相机二开 绘制底图+测试工具应用框

测试型号： 智能相机 MV-SC3050XC-12M-WBN

项目下载：海康智能相机二开资源

官方的二开资源中，只显示了基础图片

在官方的基础上，增加了OK/NG的渲染，已经测试工具的区域边框显示，已经工具结果的显示

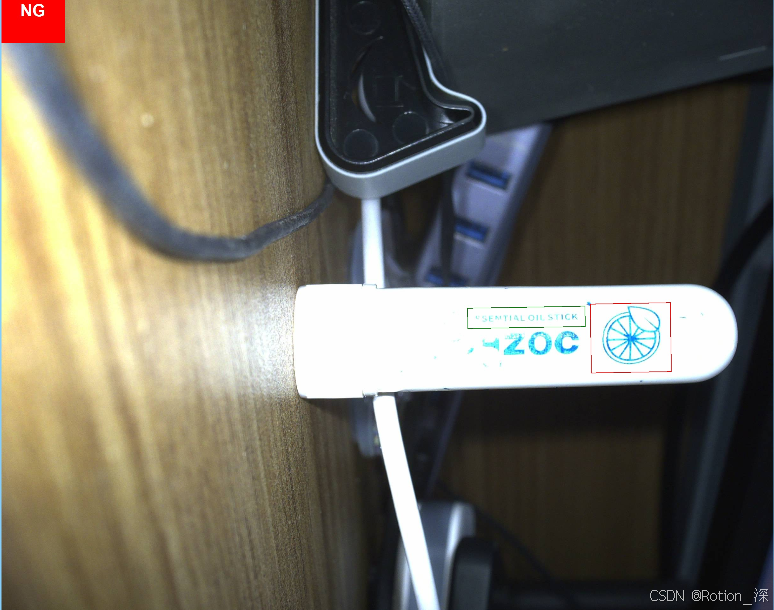

左上角 方案结果的显示 OK或NG

物料上的边框，一个是检测区域，一个是工具结果，OK-绿色边框  NG-红色边框

目录

官方流程

渲染实现

Json解析

获取数据

底图渲染

---

官方流程

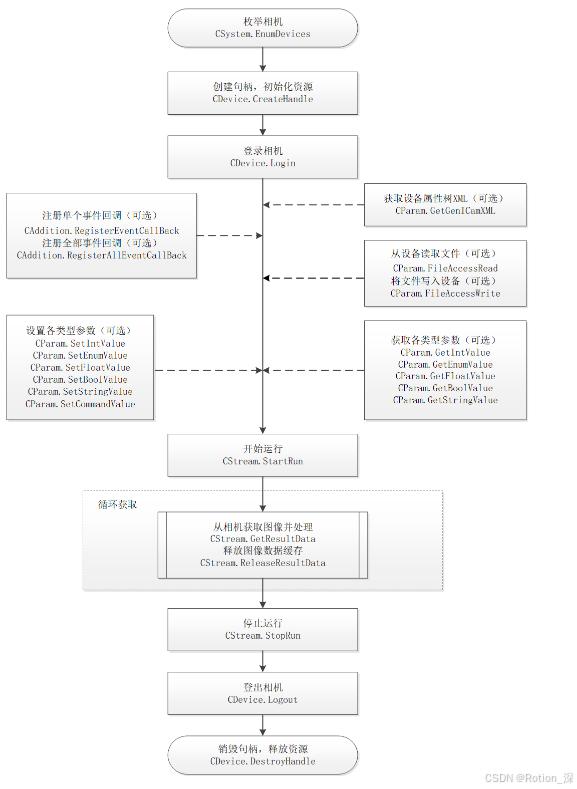

文档中，介绍了二开的流程

1.先枚举到相机

2.登录相机，默认账号密码： Admin   Abc1234

3.设置相机属性

4.开始运行

5.循环取图

6.运行结束

枚举相机和登录这里就不多说了。官方有详细介绍

渲染实现

主要说下工具边框的渲染

Json解析

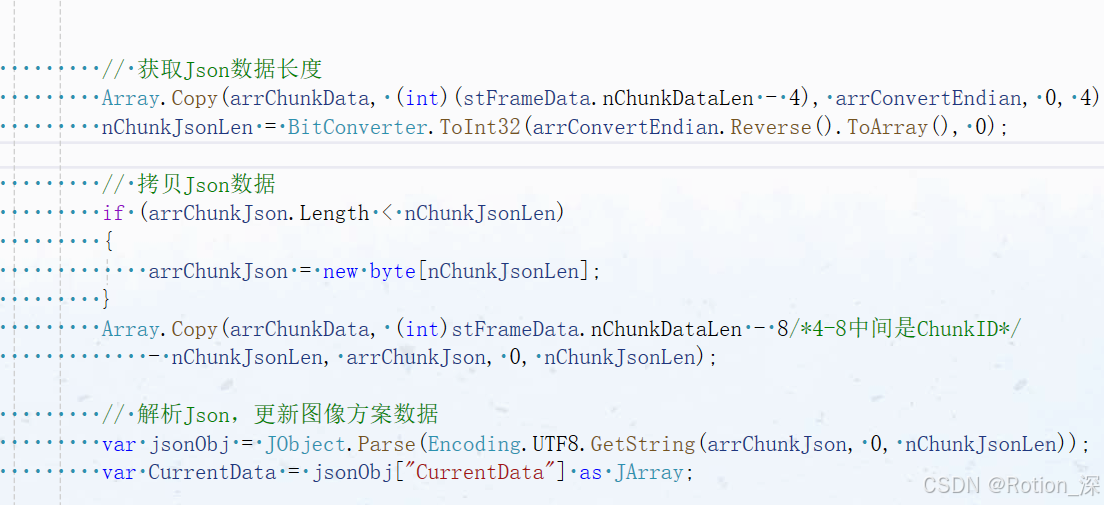

1.在取图线程中，除了返回拍照的底图外，还有测试工具结果等数据返回，Json格式的数据

第一步就是取数据出来，解析成Json数据，此处使用的JObject来做处理。

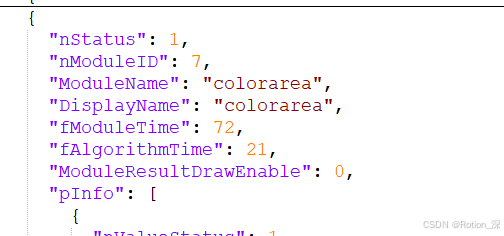

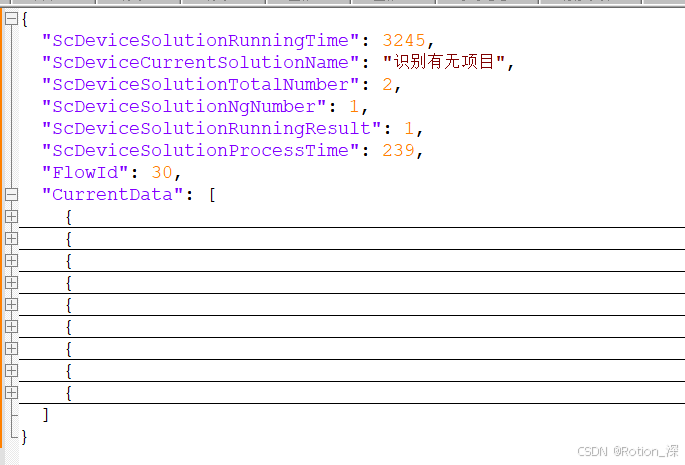

解析好后，你就能得到一个Json的对象，可以ToString() 出来，拷贝到文本中查看

文档中有对Json字段的解析，但不是全部，自己对字段名称琢磨琢磨也基本能知道对应啥意思

获取数据

数据都在CurrentData里边，渲染的数据都在 "ModuleName": "colorarea" 里边

底图渲染

包括矩形的中心，宽高，角度等

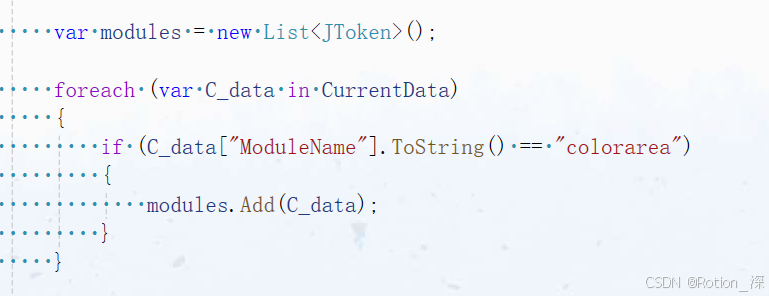

1.循环将colorarea取出，放到列表中

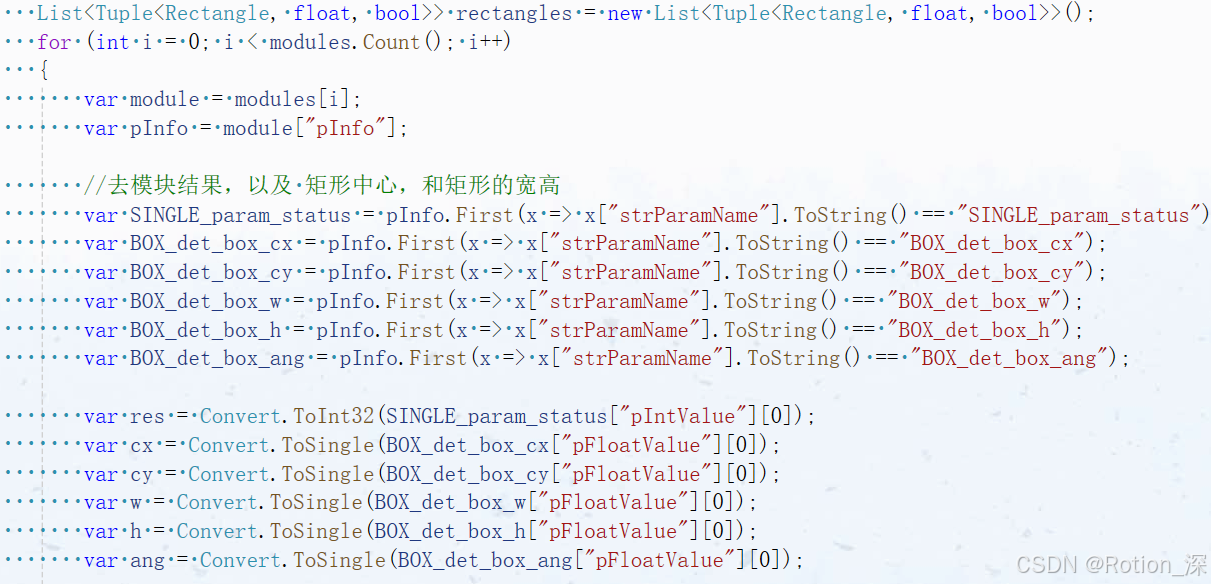

2.将中心，宽高，角度已经工具测试结果取出

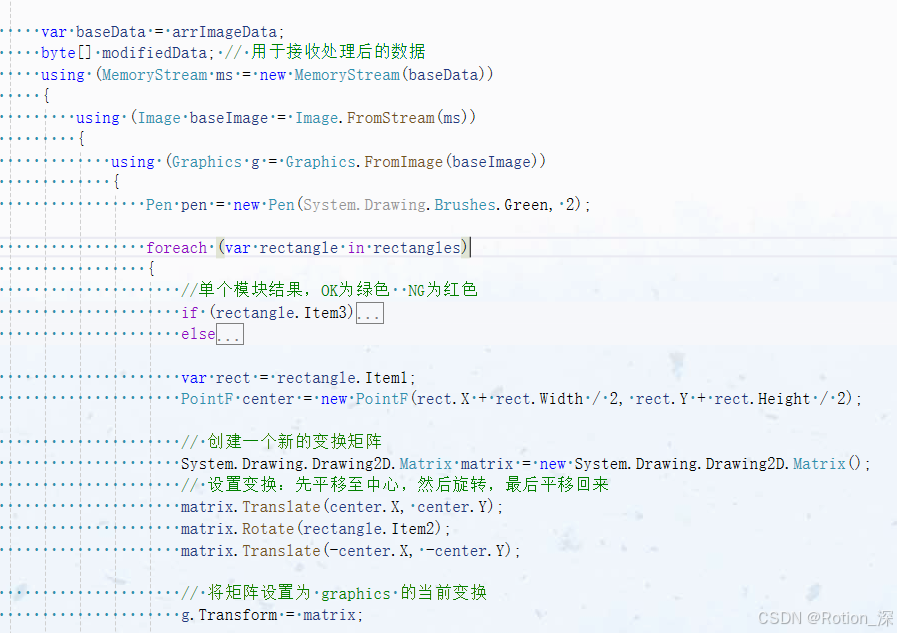

3.最后对基础图片进行渲染

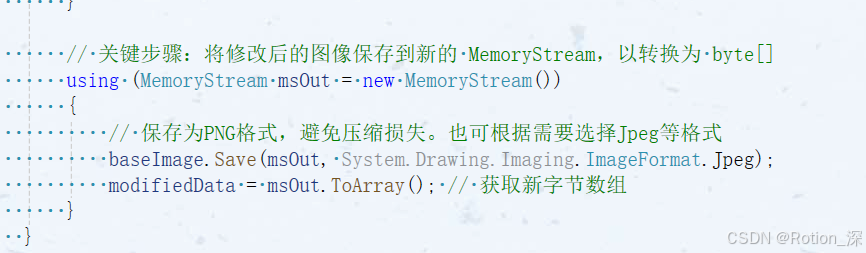

4.最后将渲染好的图片，返回到你想要显示的控件中
