基于GNS3 web UI配置RIP协议（Wireshark 分析）

news 2025/10/1 7:25:35

        RIP（Routing Information Protocol）路由信息协议，是一种分布式的基于距离向量的路由选择协议。对每个相邻路由器（假设其地址为 X）发送过来的 RIP 报文，路由器处理遵循以下算法：
(1) 修改 RIP 报文中的所有项目（即路由）：把“下一跳”字段中的地址都改为 X，并把所有的“距离”字段的值加 1。
(2) 对修改后的 RIP 报文中的每一个项目，重复以下步骤：若路由表中没有目的网络N，则把该项目添加到路由表中。否则
若路由表中网络 N 的下一跳路由器为 X，则用收到的项目替换原路由表中的项目。
否则
若收到项目中的距离小于路由表中的距离，则用收到项目更新原路由表中的项目。
否则什么也不做。
(3) 若 3 分钟还未收到相邻路由器的更新路由表，则把此相邻路由器记为不可达路由器，即将距离置为 16（表示不可达）。
(4) 返回。
1、在GNS3中，点击tools选择Web UI-Beta进入GNS3图形配置界面：

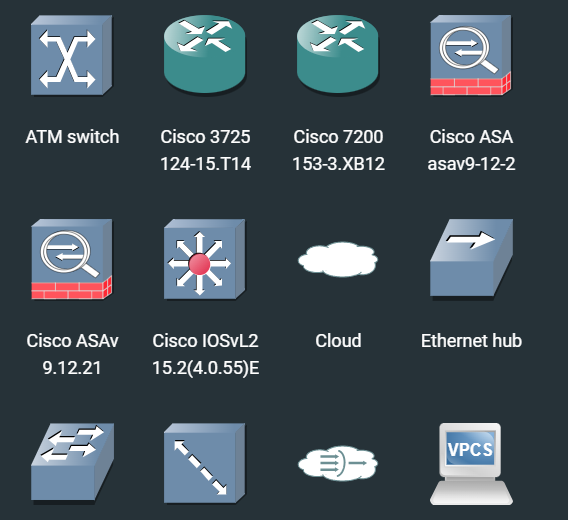

可以通过上方按钮执行相关操作，如+可以添加网络设备，如下所示：
这里显示的设备和GNS3界面中一模一样。

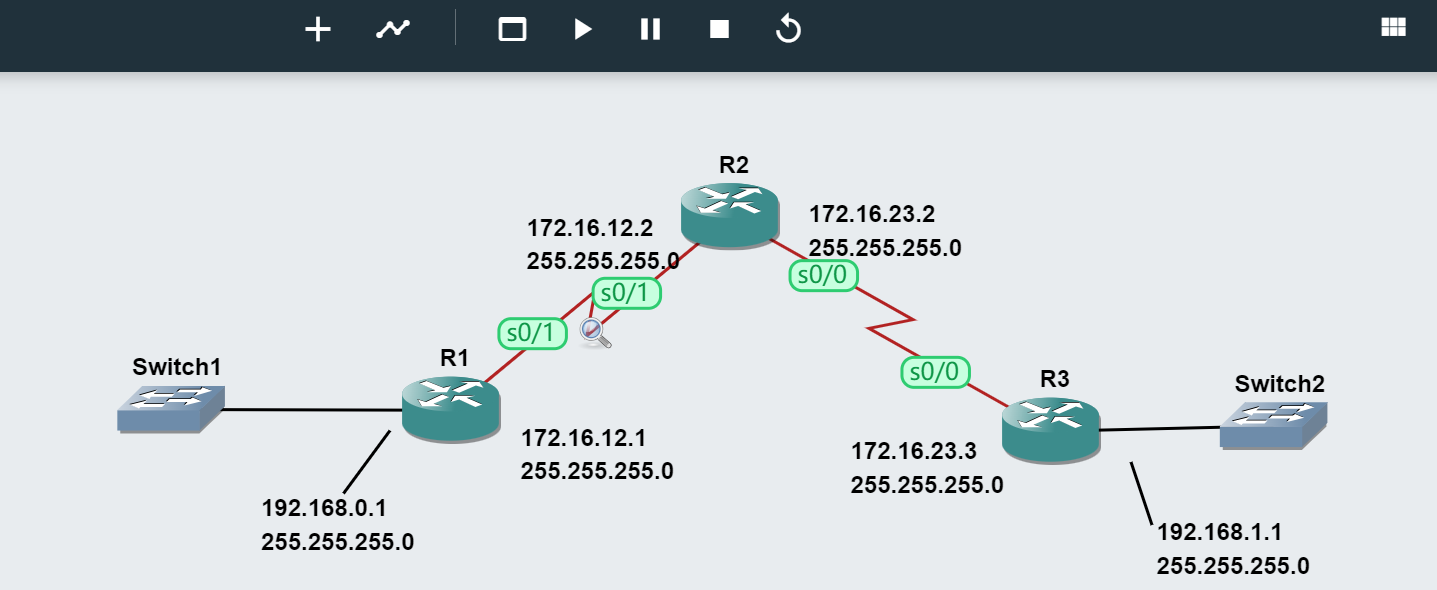

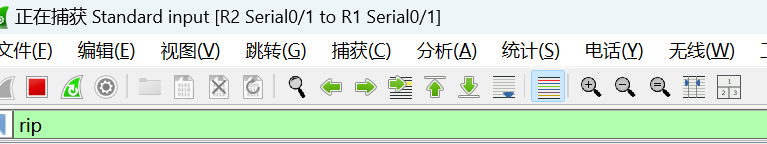

2 完成拓扑后，可以启动wireshark（这里我们在位置R1的S0/1接口抓取数据）

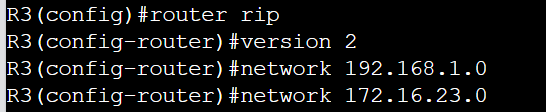

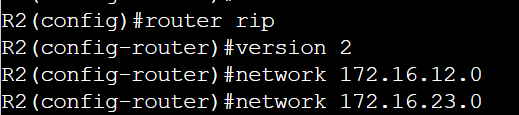

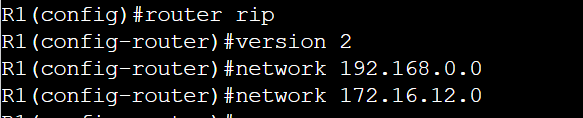

3.配置RIP路由（这里省略地址配置步骤，请根据地址结构，自行完成）
router rip（命令启用RIP进程）；
version 2（设置RIP版本为2）；
network 192.168.0.0（通告网络）；
network 172.16.12.0（通告网络）。

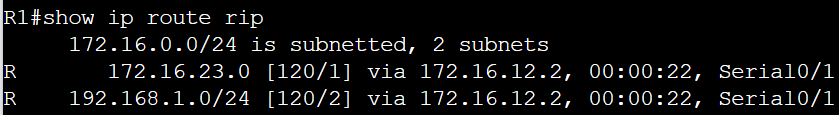

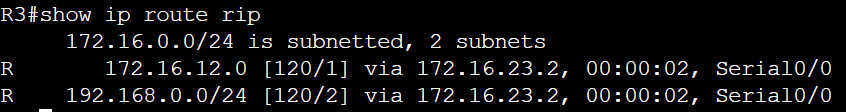

4.RIP路由（路由器启用RIP v2 以后，各自形成自己的路由表，这里我只显示RIP条目，直连网络没有显示）
路由条目中，左侧R表示，这是RIP路由，[120/2]，[120/1],其中120表示管理距离，RIP默认的管理距离是120,2和1表示的是距离。
        路由器R1到达目标网络172.16.23.0的距离是1，因为中间隔了一个路由器R2，这里默认直连网络的距离是0，一些教材上可能定义的是1，这并不影响，这样所有路由器都这样认定就可以了。
路由器R1到达目标网络192.168.1.0的距离是2，因为中间隔了两个路由器R2和R3。

路由器R2到达网络192.168.0.0的距离是1，中间隔了一个R1路由器。
路由器R2达到网络192.168.1.0的距离是1，中间隔了一个R3路由器。

路由器R3到达网络192.168.0.0的距离是2，中间隔了路由器R1和R2.
路由器R3到达网络172.16.12.0的距离是1，中间隔了路由器R2。

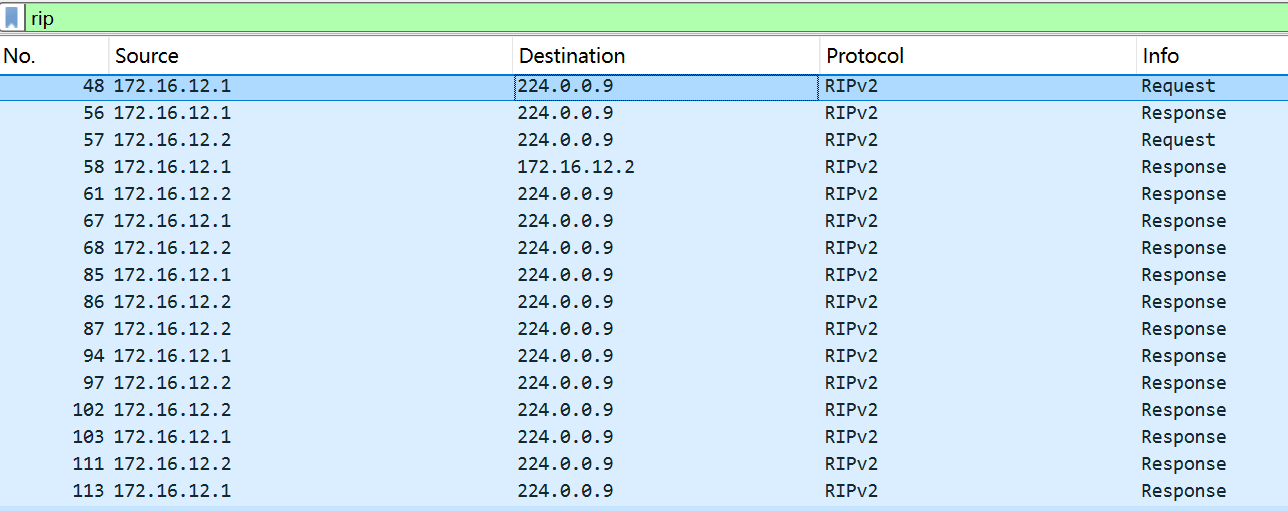

5.Wireshark抓包
（1）请求
（2）响应

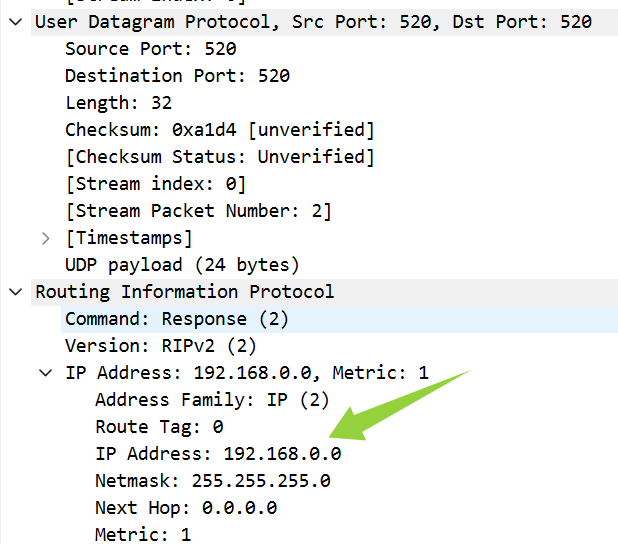

RIP路由条目的格式：
RIP头部：
command：1表示请求，2表示响应。
Version：版本（1，2）
Address Family：（IP为2）
Route Tag：0（用于标记外部路由或重分布到RIPv2的路由）
192.168.0.0:（网络地址）
子网掩码：
下一跳：（0.0.0.0直连的网络）
Metric：（1，度量值为1）
        从请求和响应中，我们可以看到，当Command字段值为1时表示这是一个Request，当command字段值为2时，表示这是一个响应。

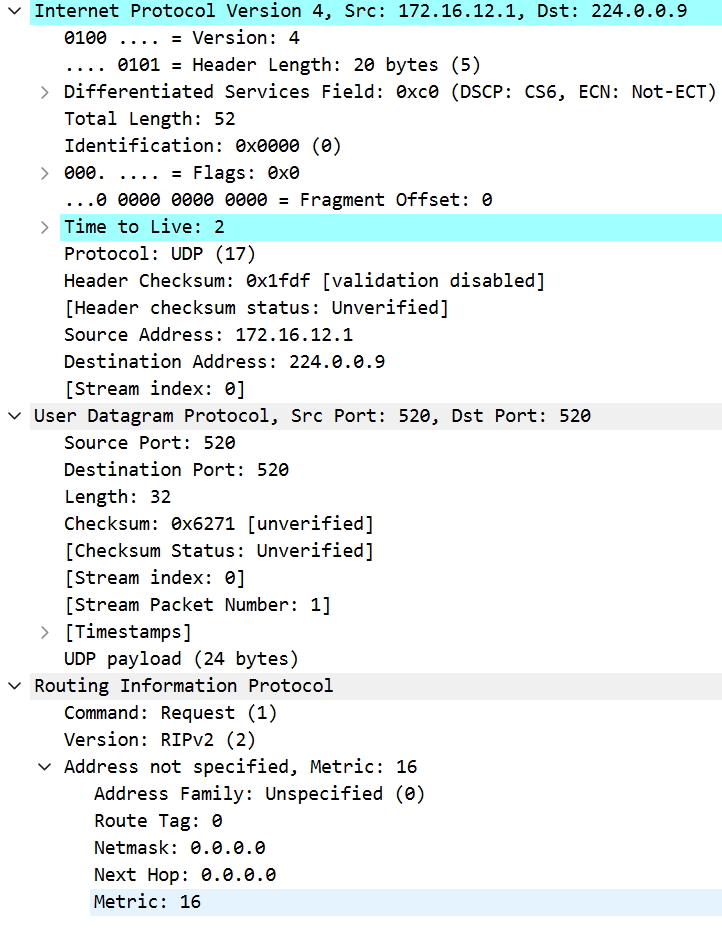

我们可以看到在RIP Request中，封装成IP数据报的时候，TTL=2，很多人可能问为什么要设置成2，主要原因在于RIP只和相邻路由器交换信息，因此只要到邻居路由器TTL减1不等于0即可，没有必要设置大。这点OSPF就不会这么设置，因为OSPF协议是链路状态协议。两者有本质区别。
RIP协议用UDP进行封装，源端口号和目标端口号都是520。之后再封装成IP数据报，从图中我们可以看到在RIP v2中，目标地址都是组播都是224.0.0.9，源地址都是发送路由器地址，这一点和RIP v1有区别，在v1中，目标地址是255.255.255.255广播地址。
        如图所示的响应，R1把192.168.0.0网络通告给R2，网络：192.168.0.0 metric:1（默认情况下，直连网络的metric为0，在发出时进行了+1操作，所以R2在收到后，不会再加1，这点需要注意，否则可能感觉和上面的算法不一样），R2收到后，执行上述RIP算法，关于192.168.0.0的网络路由条目变为：
管理距离120，metric 1，下一跳地址172.16.12.1，接口S0/1。其它的分析类似，请自行完成分析。
