Apache Doris 内部数据裁剪与过滤机制的实现原理

在分析型数据库的性能比拼中，“少做事” 往往比 “快做事” 更关键 —— 数据读取过程中的磁盘 IO、网络传输（尤其存算分离场景）是资源消耗的核心，而数据裁剪正是通过 “跳过不需要处理的数据”，从根源降低开销。

Apache Doris 作为面向实时分析的现代数据仓库，设计了多维度的数据裁剪与过滤机制，覆盖 “静态谓词过滤→动态场景优化（LIMIT/TopK/JOIN）” 全链路。本文将深入拆解这些机制的实现原理，带你理解 Doris 如何做到 “智能跳过无用数据”。

一、数据裁剪的价值

数据裁剪的核心逻辑是 “提前排除不符合条件的数据，减少后续计算的输入量”—— 对于 100TB 的原始数据，若能裁剪掉 99%，则后续计算只需处理 1TB，性能提升呈数量级增长。

行业内主流数据库已形成成熟的裁剪思路：

• 静态裁剪：基于元数据或预计算信息过滤，如通过zone map（存储列的 min/max 值）、SMA（小物化聚合）跳过不满足谓词的分区 / 文件；
• 动态裁剪：查询执行中生成过滤条件，如 Join 时用 Build 侧数据生成谓词过滤 Probe 侧；
• 二级索引辅助：用 Bloom Filter、Cuckoo Filter等轻量级索引快速判断数据是否存在，避免全文件扫描。

Doris 的裁剪机制在吸收这些思路的基础上，结合自身 “MPP 架构 + 列存储 + 有序 Segment” 的特性，实现了更贴合实时分析场景的优化。

二、Doris 架构与数据存储：裁剪机制的基础

要理解裁剪逻辑，需先明确 Doris 的数据组织方式 —— 裁剪机制本质是 “利用数据存储的结构化特征，精准定位有用数据”。

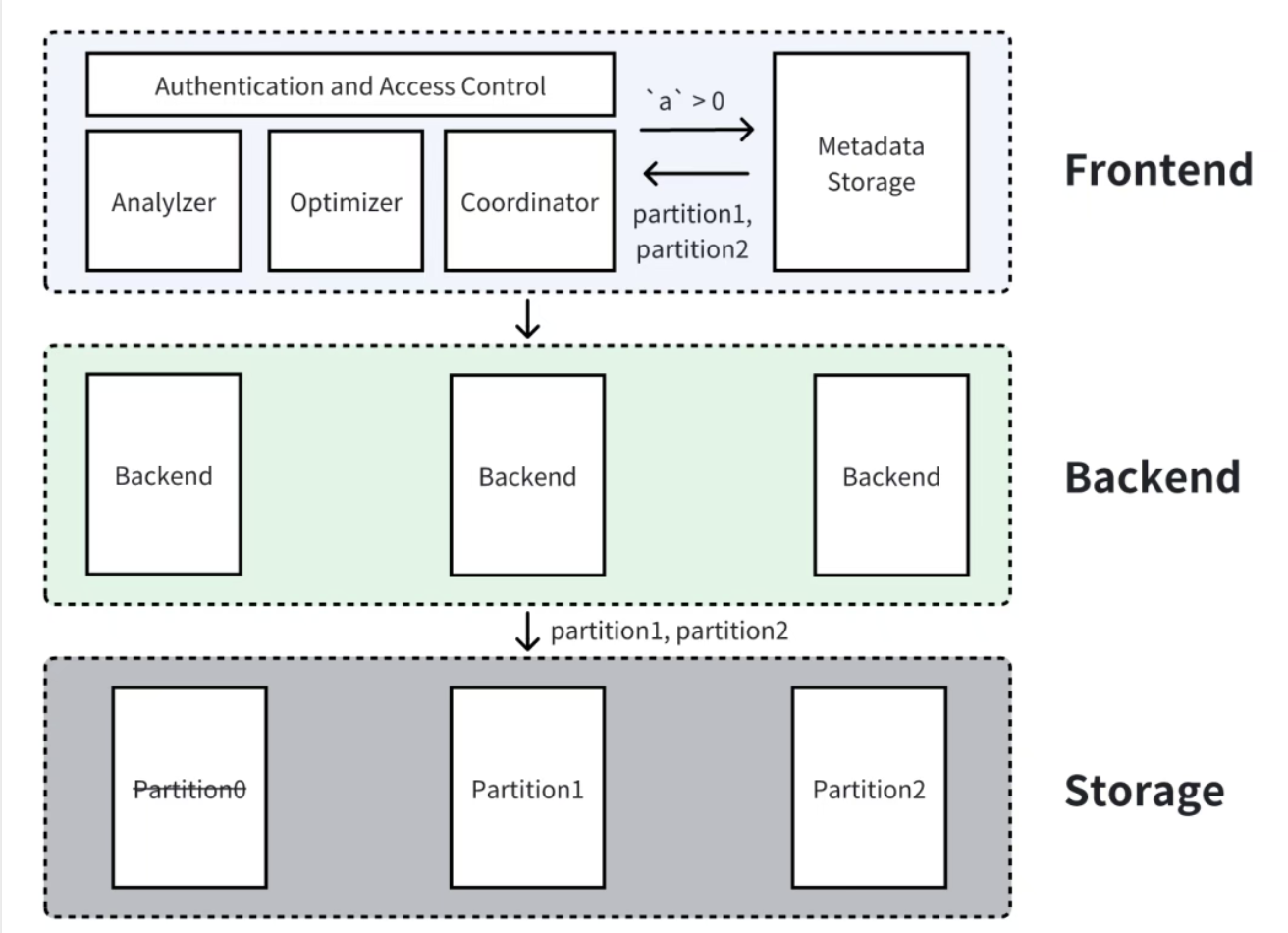

2.1 整体架构：FE 决策 + BE 执行 + 存储层支撑

Doris 集群由三大组件协同：

• FE（Frontend）：负责元数据管理（分区、表结构）、SQL 解析优化、裁剪策略规划（如分区列谓词过滤）；
• BE（Backend）：执行数据扫描、计算，实现动态裁剪（如 LIMIT 停止读取、TopK 堆过滤）；
• 存储组件：本地 / 云端存储，以 “分区→分桶→Segment→列文件” 的层级存储数据，为裁剪提供元数据支持。

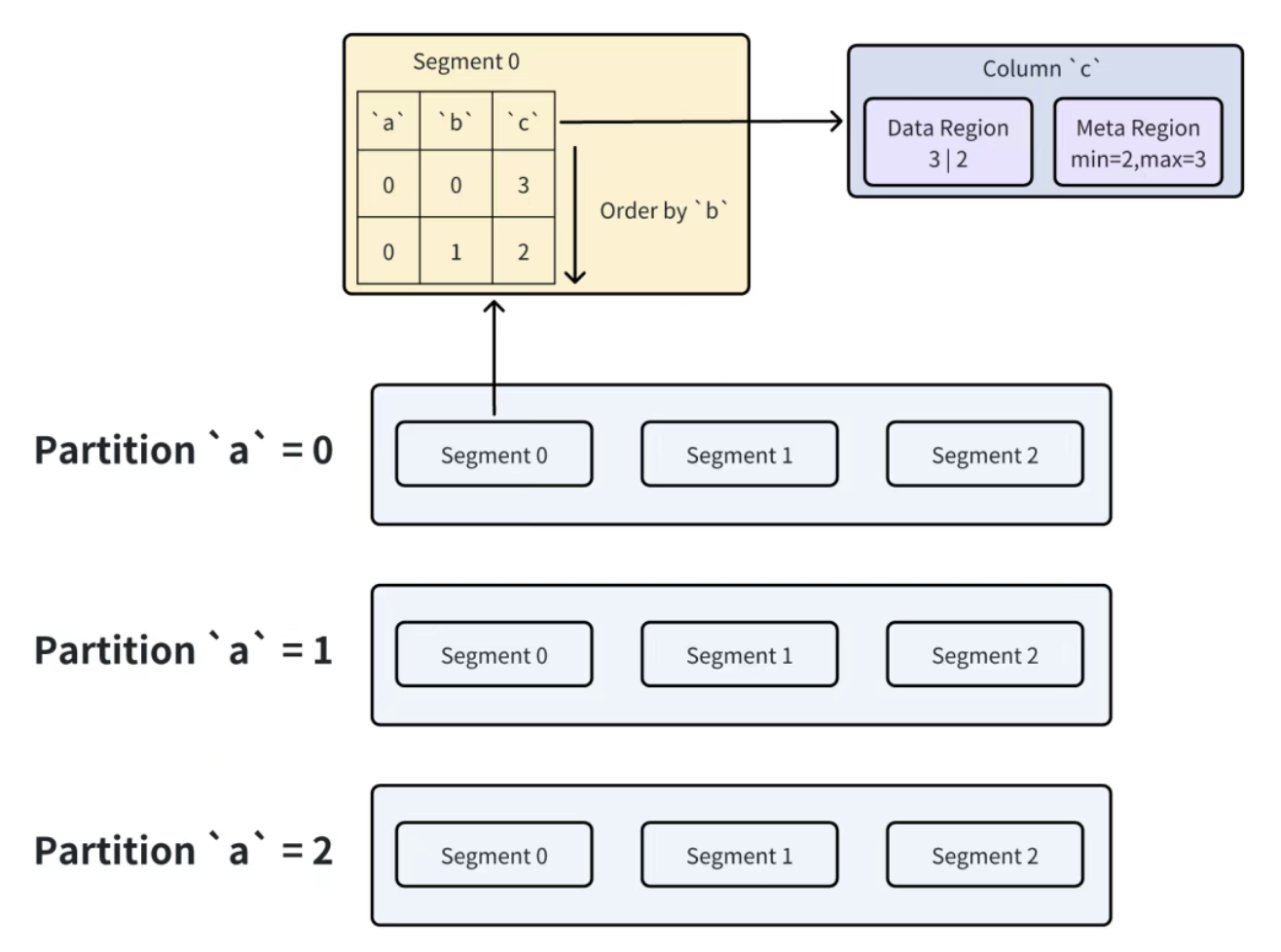

2.2 数据存储层级：从分区到列文件

Doris 的表按 “三级结构” 组织数据，每一层都为裁剪提供切入点：

1. 分区（Partition）：按分区键（如时间a）拆分，元数据记录每个分区的范围（如partition1: a<1，partition2: 1≤a<2）；
2. 分桶（Bucket）：每个分区按分桶键（如b）Hash 拆分，确保数据均匀分布；
3. Segment：分桶的物理存储单位，每个 Segment 内数据按 Key 列（如a,b）有序排列，且包含：

• 列文件：每列单独存储，文件头记录该列的 min/max、非空数等元数据；
• 短键索引：快速定位 Key 列的行范围，避免全文件扫描。

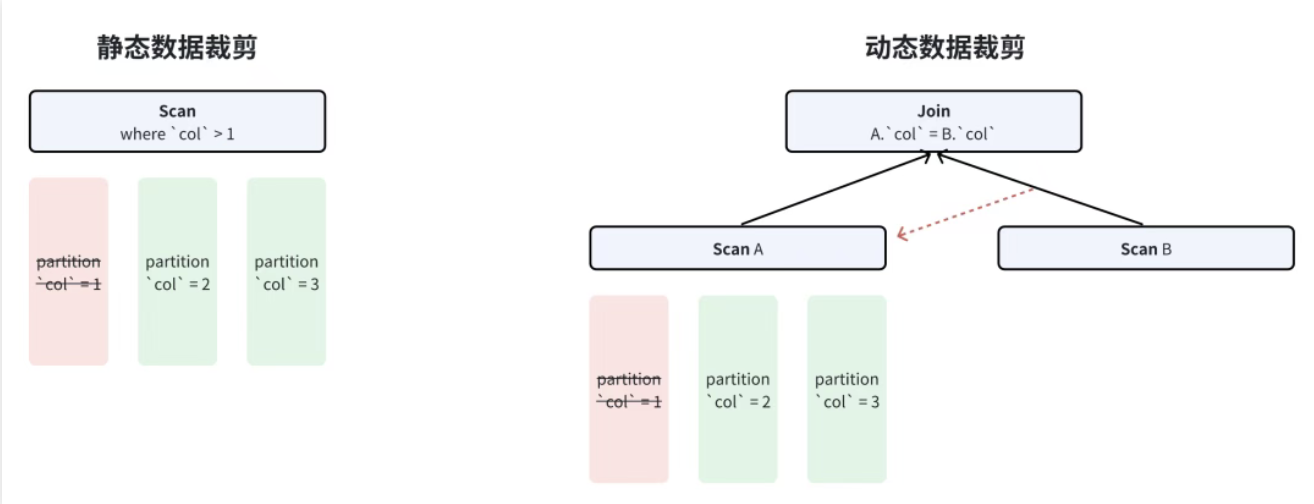

2.3 数据裁剪的分类：静态与动态

Doris 按 “裁剪发生的时间” 将机制分为两类：

• 静态裁剪：SQL 解析优化阶段确定，无需执行时计算，如 “a>0过滤p1分区”；
• 动态裁剪：查询执行中根据实时数据生成过滤条件，如 LIMIT 到行数停止、TopK 用堆顶过滤数据。

具体可细分为四种核心机制：谓词静态过滤、LIMIT 动态裁剪、TopK 裁剪、JOIN 裁剪，下文逐一拆解。

三、谓词静态过滤：基于元数据的 “提前排除”

谓词静态过滤是 Doris 最基础也最高效的裁剪方式，通过 “FE 解析 SQL 谓词 + 存储元数据比对”，在数据读取前就排除无用分区 / 文件 / 行，分为三类场景。

3.1 分区列谓词过滤：FE 层的 “元数据筛选”

核心逻辑：分区列的谓词（如a>0）由 FE 处理，通过查询分区元数据（每个分区的范围），直接跳过不满足条件的分区。

以 SQL SELECT * FROM tbl WHERE a>0为例：

1. FE 读取分区元数据：p1（a<1）、p2（1≤a<2）、p3（2≤a<3）；
2. 比对谓词a>0：p1包含a<1的部分数据（如a=-1）不满足，但p1整体范围与a>0有交集（如a=0.5），因此不跳过p1；p2、p3完全满足，全部保留；
3. FE 仅将p1、p2、p3的读取任务下发给 BE，无需处理不存在的分区（如a≥3）。

优势：完全在 FE 层完成，无需 BE 参与，是开销最小的裁剪方式。

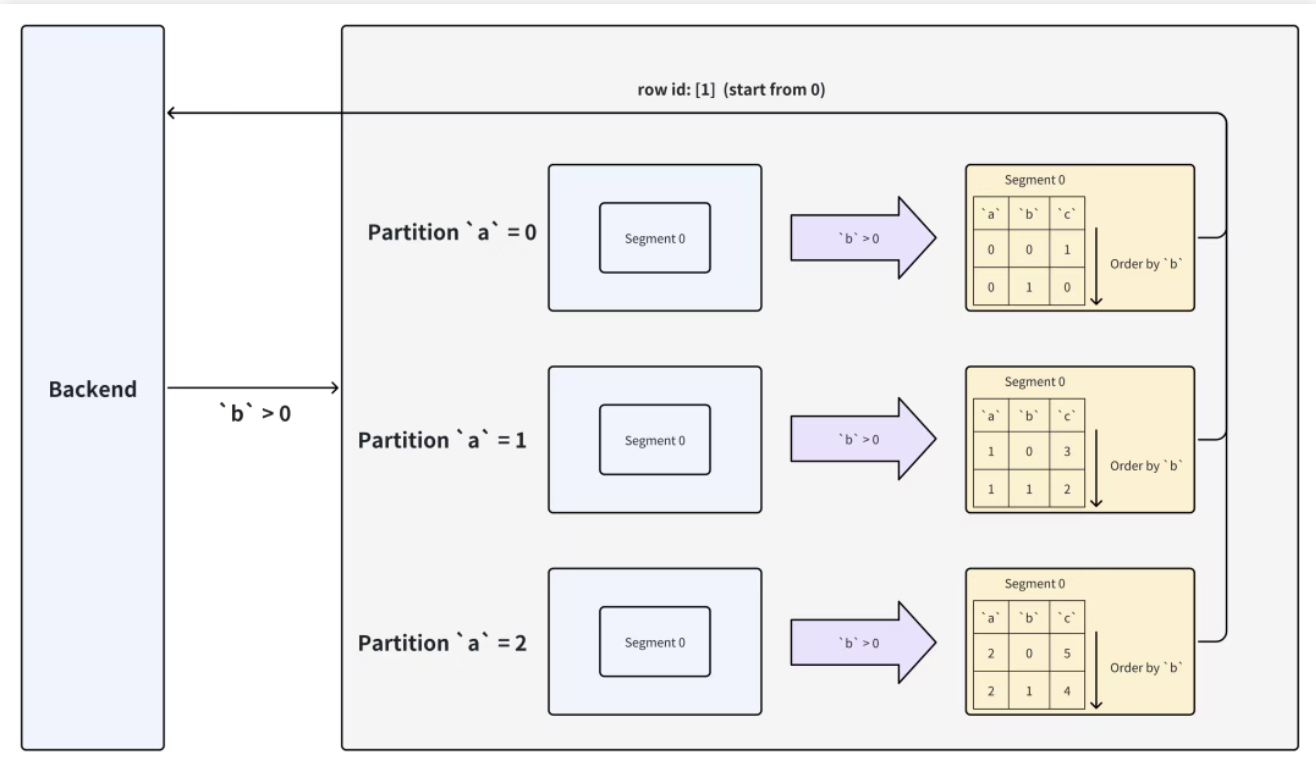

3.2 Key 列谓词过滤：Segment 内的 “范围定位”

核心逻辑：Key 列（如b）在 Segment 内有序存储，通过谓词生成 Key 列的上下界，用二分查找确定需读取的行范围，跳过范围外的数据。

以 SQL SELECT * FROM tbl WHERE b>0为例（b是 Key 列）：

1. BE 读取目标 Segment 的 Key 列（a,b）有序数据，假设某 Segment 的b值为[-2, -1, 1, 2, 3]；
2. 谓词b>0的下界是0，通过二分查找定位到第一个满足条件的行（b=1，行号 1）；
3. BE 仅读取行号≥1 的数据，跳过前两行（b=-2,-1），减少 50% 的行读取量。

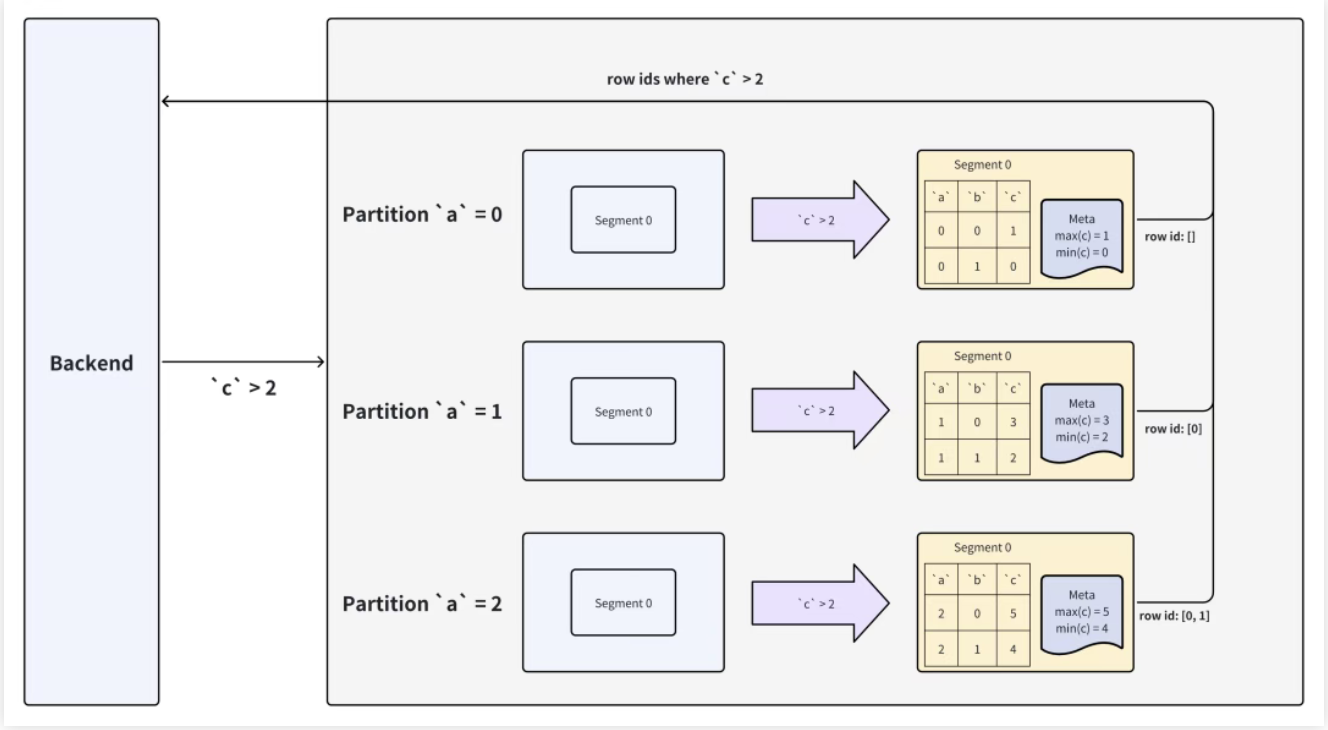

3.3 普通列谓词过滤：列文件的 “元数据预筛”

核心逻辑：普通列（如c）的列文件头记录该列的 min/max 值，BE 先比对 min/max 与谓词，跳过不满足的列文件；对满足的列文件，读取后计算谓词，得到符合条件的行号，再读取其他列的对应行。

以 SQL SELECT * FROM tbl WHERE c>2为例（c是普通列）：

1. BE 扫描目标 Segment 的c列文件：

• 列文件 0 的 min=0、max=1，小于谓词下界2，直接跳过该文件；
• 列文件 1 的 min=1、max=5，与谓词有交集，读取该文件的c值；

1. 对列文件 1 的c值（如[1,3,4,2,5]）计算谓词，得到符合条件的行号（1,2,4）；
2. BE 仅读取其他列（a,b）的行号 1,2,4 的数据，避免读取全量行。

优势：通过列文件元数据提前排除无用文件，减少磁盘 IO；列存储特性确保仅读取需处理的列，进一步降低开销。

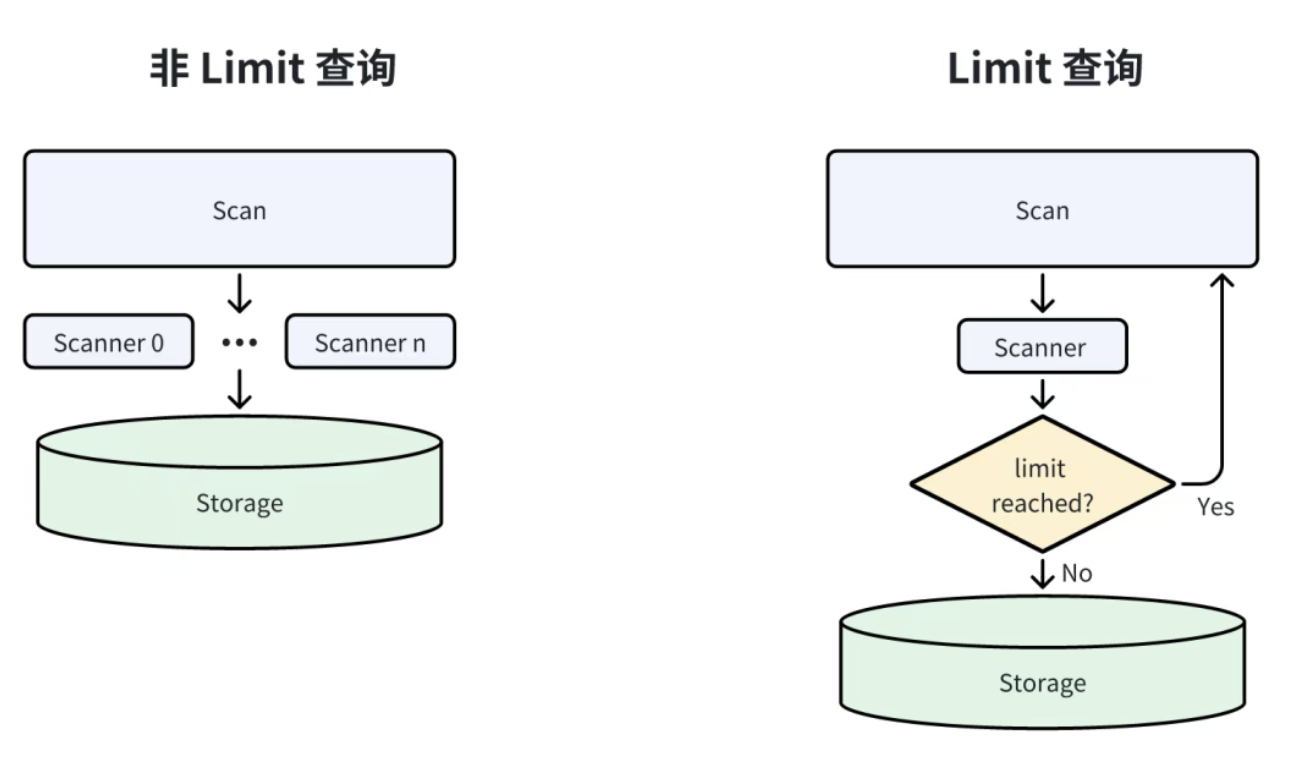

四、LIMIT 动态裁剪：“见好就收” 的读取策略

LIMIT 查询的核心需求是 “获取前 N 行数据”，Doris 通过 “提前停止数据读取” 避免无用计算，分两种场景优化。

4.1 Scan 节点的 LIMIT 裁剪：单并发 + 即时停止

场景：当 LIMIT 直接作用于 Scan 节点（如SELECT * FROM tbl LIMIT 100），Doris 会：

1. 将 Scan 节点的并发度设为 1（默认并发为 BE 核心数）；
2. 当读取的数据行数达到 LIMIT 值（如 100 行），立即停止扫描，不再读取后续数据。

例：若表中有 10 万行数据，LIMIT 100 时，BE 读取 100 行后就停止，仅处理 0.1% 的数据。

4.2 非 Scan 节点的 LIMIT 裁剪：停止上游数据传输

场景：当 LIMIT 作用于后续节点（如SELECT SUM(c) FROM tbl GROUP BY b LIMIT 100），Doris 会：

1. 下游 LIMIT 节点实时统计接收的结果行数；
2. 当行数达到 LIMIT 值，立即向上游节点（如 GROUP BY 节点）发送 “停止信号”；
3. 上游节点收到信号后，停止向 LIMIT 节点传输数据，同时停止自身的计算。

核心：从下游反向触发上游停止，避免 “上游计算完所有结果，下游只取前 N 行” 的资源浪费。

五、TopK 裁剪：BI 场景的 “精准筛选”

TopK 查询（如 “取 GMV 前 10 的商品”）是 BI 分析的高频场景，传统做法是 “全量排序后取前 K”，开销极大。Doris 通过 “局部裁剪 + 全局汇总” 的两阶段策略，大幅减少数据处理量。

5.1 标准堆排序的局限

传统 TopK 用 “最小堆”（降序排序）：扫描所有数据，插入堆中（堆大小为 K），最终堆中数据即为 TopK。但问题是 “必须扫描全量数据”，若数据量达 10 亿行，堆操作的开销依然巨大。

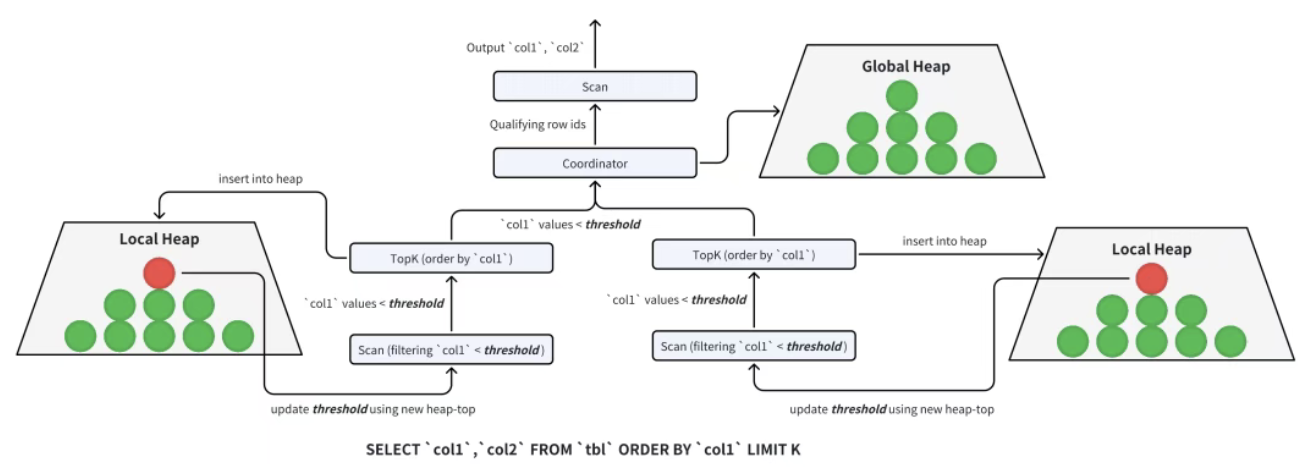

5.2 Doris 的两阶段 TopK 裁剪

Doris 利用 “Segment 内 Key 列有序” 和 “分布式计算” 特性，将 TopK 拆分为 “局部裁剪” 和 “全局裁剪”：

阶段 1：局部裁剪（每个 BE 扫描节点）

1. 每个扫描节点维护一个大小为 K 的最小堆（如 K=10）；
2. 扫描数据时，将每行插入堆中：

• 若堆未满（不足 10 行），直接插入；
• 若堆满，比较当前行与堆顶（堆中最小的 TopK 元素）：若当前行更大，替换堆顶并调整堆；若更小，直接丢弃；

1. 扫描过程中，用 “堆顶元素” 作为动态过滤条件：后续数据若小于堆顶，直接跳过（无需插入堆），进一步减少堆操作。

阶段 2：全局裁剪（FE / 协调节点）

1. 所有扫描节点将局部 TopK（最多 K 行 / 节点）发送给协调节点；
2. 协调节点对所有局部 TopK 数据（共 N×K 行，N 为扫描节点数）构建新的最小堆，排序后取前 K 行，得到最终 TopK 结果；
3. 若需返回 TopK 的完整列数据（如除排序列外的其他字段），协调节点将最终 TopK 的行号下发给 BE，BE 仅读取这些行号的完整数据。

例：10 个 BE 节点，K=10，局部裁剪后仅需传输 100 行数据到全局节点，全局排序 100 行即可，相比全量排序 10 亿行，开销可忽略不计。

六、JOIN 裁剪：Hash Join 的 “前置过滤”

多表 Join 是数据库的耗时操作，Doris 通过 “在 Probe 侧读取前，用 Build 侧数据生成过滤谓词”，减少 Probe 侧的数据量，核心是 “自适应谓词生成” 和 “谓词等待策略”。

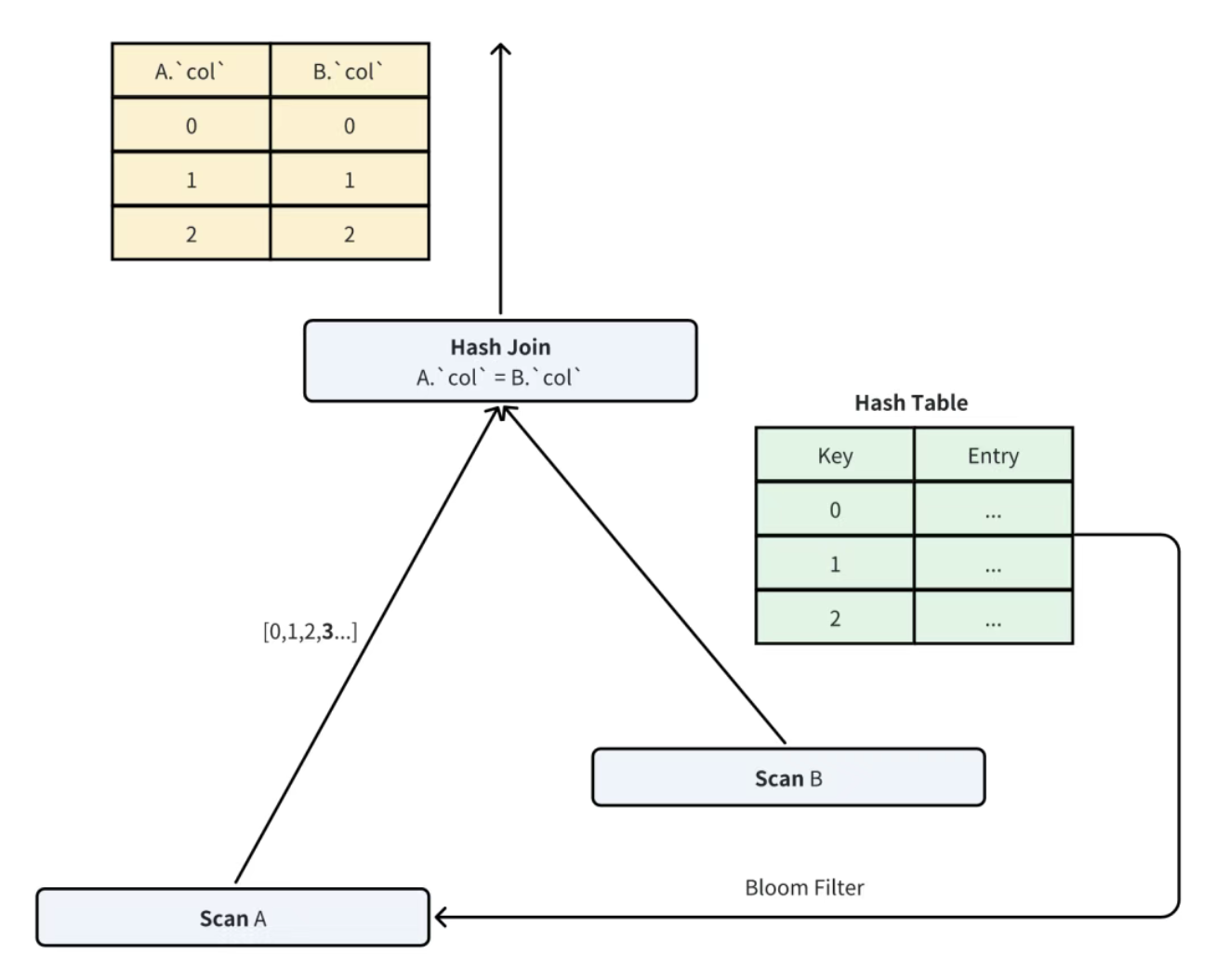

6.1 Hash Join 的基础逻辑

Hash Join 分为 Build 侧（小表）和 Probe 侧（大表）：

1. Build 侧：读取小表数据，构建 Hash Table（Key 为 Join 列，Value 为其他列）；
2. Probe 侧：读取大表数据，用 Join 列查询 Hash Table，匹配则输出结果。

裁剪的关键是 “Probe 侧只读取可能匹配 Build 侧的数据”—— 即通过 Build 侧的 Join 列值，生成过滤谓词，提前排除 Probe 侧的不匹配行。

6.2 自适应谓词生成：In 谓词 vs Bloom Filter

Doris 根据 Build 侧数据量，动态选择谓词类型：

• 当 Build 侧去重后的数据量≤阈值（如 1000）：生成In (v1, v2, ..., vn)谓词，Probe 侧用该谓词过滤，仅保留 Join 列在In列表中的行，过滤率 100%（无误判）；

• 当 Build 侧数据量 > 阈值：生成 Bloom Filter（布隆过滤器），Probe 侧用 Bloom Filter 判断 Join 列是否 “可能存在” 于 Build 侧：
  • 若 Bloom Filter 判断 “不存在”，直接跳过该行；
  • 若判断 “可能存在”，继续后续 Hash 查询（Bloom Filter 的误判会被 Hash 查询修正，不影响结果正确性）。

为什么用 Bloom Filter：当 Build 侧数据量极大（如 100 万行），生成 In 谓词的开销（存储、传输、解析）过高，而 Bloom Filter 体积小（如 100 万行仅需几 MB）、判断速度快，虽有误判但不影响正确性。

6.3 谓词等待策略：平衡延迟与效率

Bloom Filter/In 谓词的构建需要时间，若 Probe 侧一直等待，会增加查询延迟。Doris 采用 “1 秒等待策略”：

1. Probe 侧启动后，先等待 1 秒，若 Build 侧的谓词已生成，立即用谓词过滤；
2. 若 1 秒内未收到谓词，Probe 侧直接开始读取数据（避免无限等待）；
3. 后续若谓词生成完成，Probe 侧立即启用谓词，过滤剩余数据。

例：Build 侧构建 Bloom Filter 需 2 秒，Probe 侧前 1 秒读取的数据未过滤，但 1 秒后启用 Bloom Filter，过滤后续 80% 的数据，整体仍能大幅减少 Join 开销。

七、总结

Doris 的四类数据裁剪机制，覆盖了从 “静态元数据筛选” 到 “动态执行优化” 的全链路，未来，Doris 社区将持续探索更通用的裁剪策略。

对于开发者而言，理解这些裁剪机制不仅能更好地编写高效 SQL（如优先用分区列 / Key 列做过滤），也能在排查性能问题时（如慢查询），快速定位 “是否因裁剪未生效导致全量扫描”—— 毕竟，在分析型数据库中，“不处理数据” 才是最快的处理方式。
