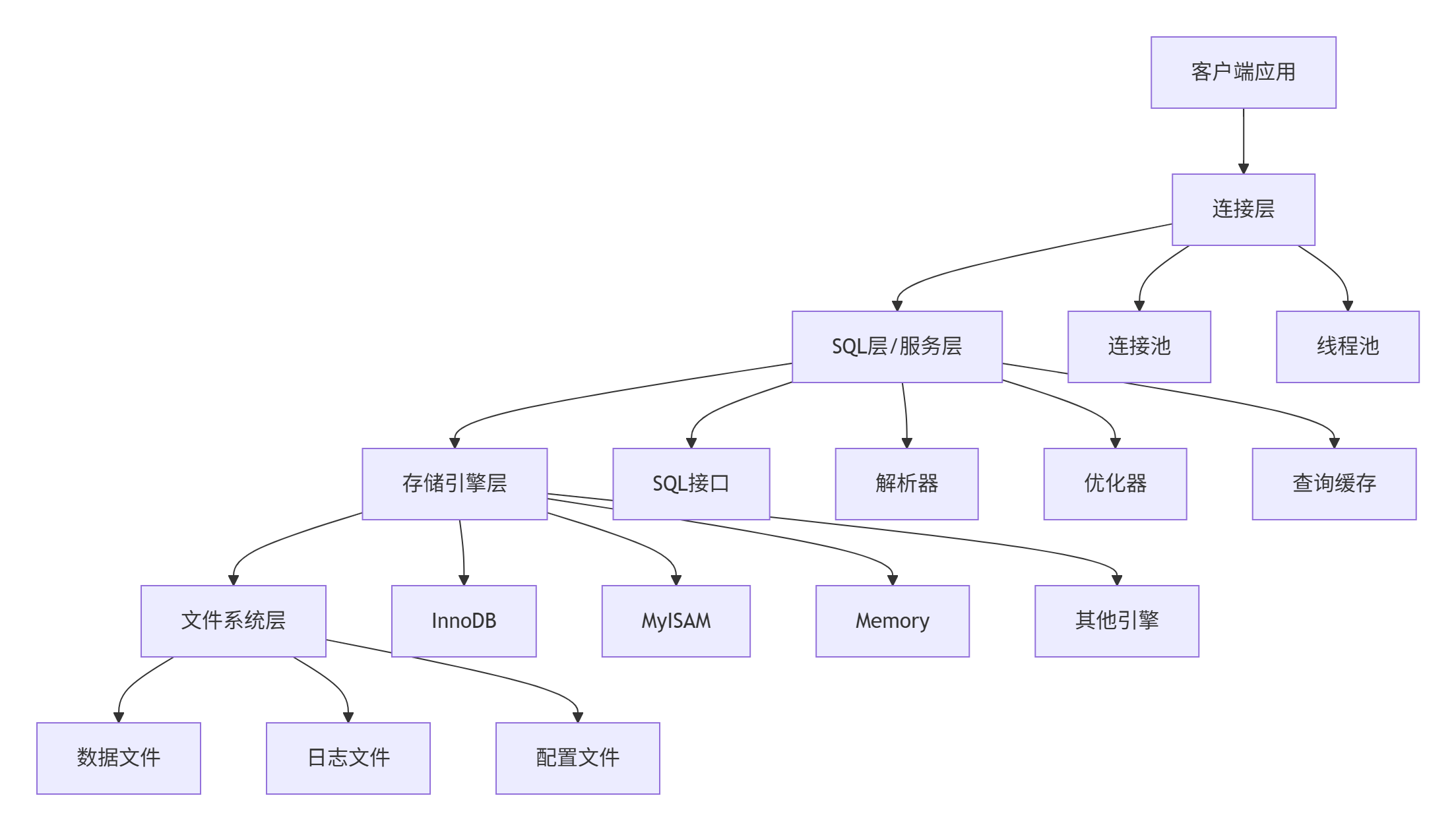

一、MySQL 整体架构图

二、详细架构分层解析

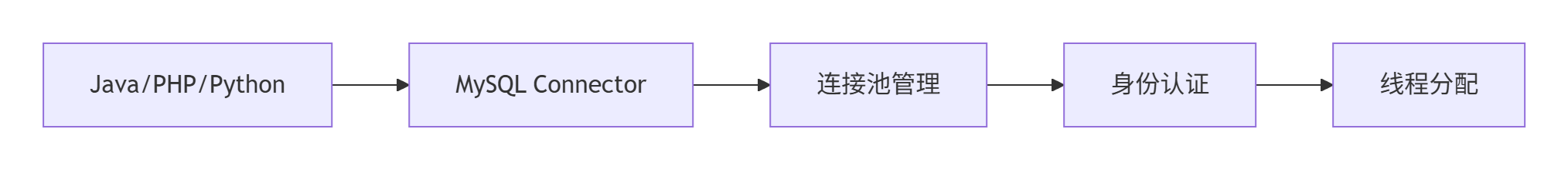

1. 连接层（Connector Layer）

​核心组件​：

-- 查看连接状态
SHOW PROCESSLIST;
SHOW VARIABLES LIKE 'max_connections%';

​连接流程代码模拟​：

// Java连接MySQL示例
public class MySQLConnection {public void connect() {// 1. 加载驱动Class.forName("com.mysql.cj.jdbc.Driver");// 2. 建立连接（TCP三次握手）Connection conn = DriverManager.getConnection("jdbc:mysql://localhost:3306/test", "user", "password");// 3. 认证过程// - 客户端发送认证信息// - 服务端验证权限// - 建立会话上下文}
}

2. SQL层/服务层（Server Layer）

​2.1 查询缓存（Query Cache - MySQL 8.0已移除）​​

-- MySQL 5.7中的查询缓存配置
SHOW VARIABLES LIKE 'query_cache%';
-- query_cache_type: ON/OFF
-- query_cache_size: 缓存大小

​2.2 SQL解析器（Parser）​​

-- SQL解析过程示例
SELECT * FROM users WHERE age > 18 AND name LIKE '张%';-- 解析为语法树：
-- SELECT
--   ├── *
--   └── FROM users
--       └── WHERE
--           ├── age > 18
--           └── AND
--               └── name LIKE '张%'

​2.3 优化器（Optimizer）​​

​优化策略​：

• ​RBO（基于规则优化）​​

• ​CBO（基于成本优化）​​

-- 查看执行计划
EXPLAIN SELECT * FROM users WHERE age > 18;-- 输出：
-- id | select_type | table | type  | possible_keys | key     | rows | Extra
-- 1  | SIMPLE      | users | range | age_index     | age_index| 100  | Using where

​优化器决策过程​：

# 伪代码：优化器选择
def optimize_query(query, statistics):# 1. 评估可用索引indexes = find_usable_indexes(query.where_clause)# 2. 计算各方案成本costs = []for index in indexes:cost = calculate_cost(index, statistics)costs.append((index, cost))# 3. 选择最优方案best_plan = min(costs, key=lambda x: x[1])return best_plan

3. 存储引擎层（Storage Engine Layer）

​3.1 InnoDB 引擎架构​

​缓冲池管理​：

-- 查看缓冲池状态
SHOW ENGINE INNODB STATUS;-- 关键指标：
-- Buffer pool size: 总大小
-- Free buffers: 空闲页
-- Database pages: 数据页数量
-- Modified pages: 脏页数量

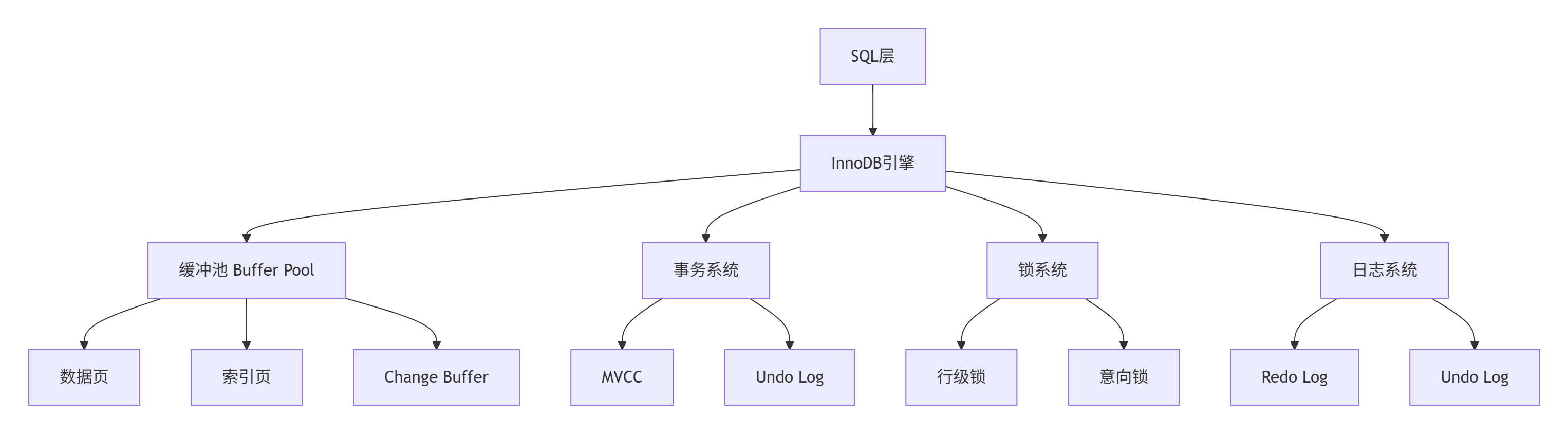

​3.2 关键组件交互​

// 伪代码：InnoDB数据访问流程
type InnoDBEngine struct {bufferPool *BufferPoollockSystem *LockSystemlogManager *LogManager
}func (e *InnoDBEngine) ReadRow(key []byte) (*Row, error) {// 1. 检查缓冲池if page := e.bufferPool.GetPage(key); page != nil {return page.GetRow(key), nil}// 2. 从磁盘加载page = e.loadPageFromDisk(key)e.bufferPool.PutPage(page)// 3. 应用MVCC可见性判断row = e.mvcc.FilterVisible(page.GetRow(key))return row, nil
}func (e *InnoDBEngine) WriteRow(row *Row) error {// 1. 获取锁e.lockSystem.AcquireLock(row.Key, LockTypeExclusive)// 2. 写Redo Loge.logManager.WriteRedoLog(row.Change)// 3. 修改缓冲池e.bufferPool.ModifyPage(row)// 4. 写Undo Log（用于回滚）e.logManager.WriteUndoLog(row.OriginalValue)return nil
}

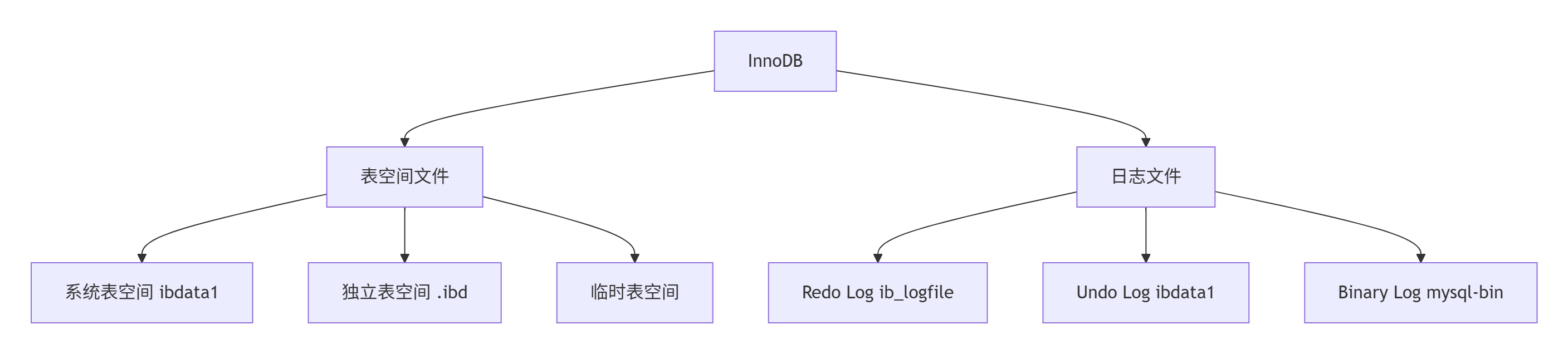

4. 文件系统层（File System Layer）

​文件结构示例​：

/var/lib/mysql/
├── ibdata1          # 系统表空间
├── ib_logfile0      # Redo Log
├── ib_logfile1      # Redo Log
├── mysql-bin.000001 # Binary Log
├── database1/
│   ├── table1.ibd   # 独立表空间
│   └── table2.ibd
└── mysql/           # 系统数据库

三、MySQL 工作流程详解

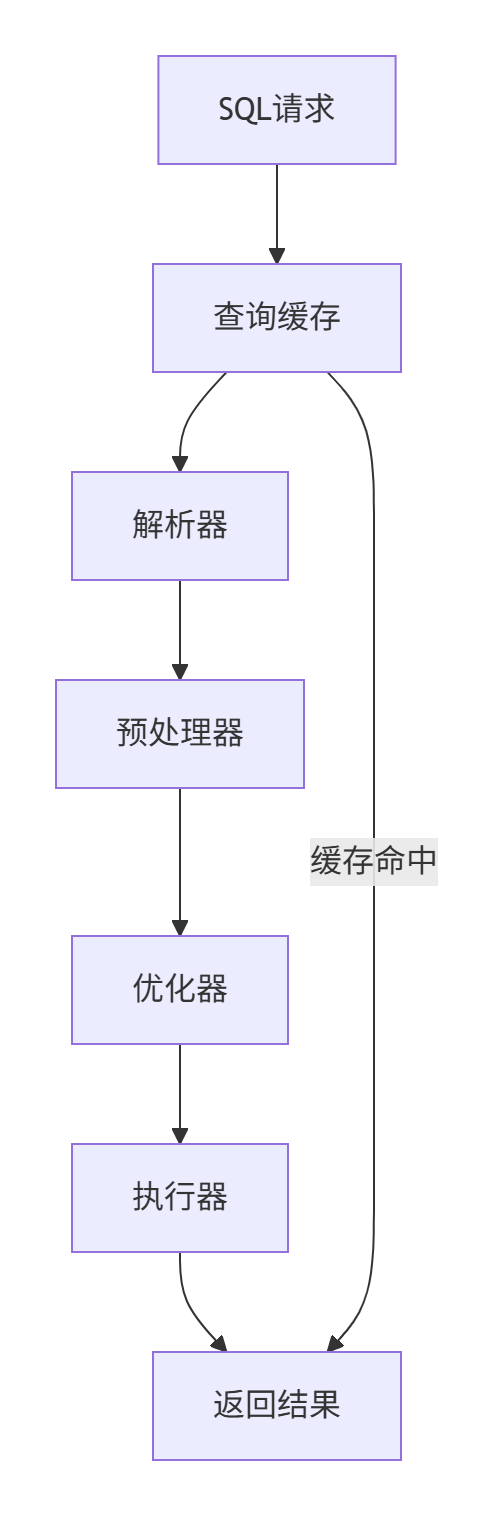

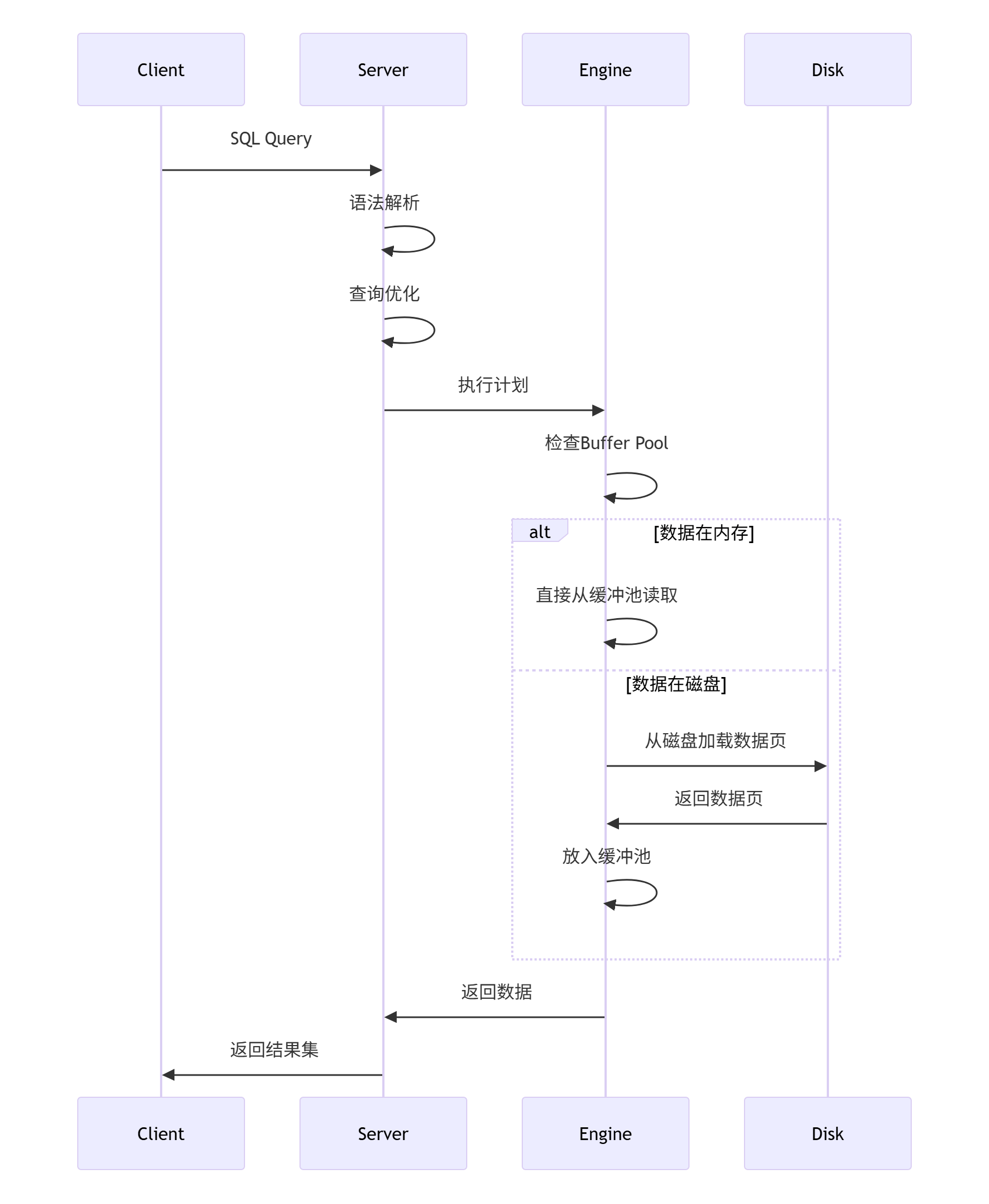

1. SELECT 查询完整流程

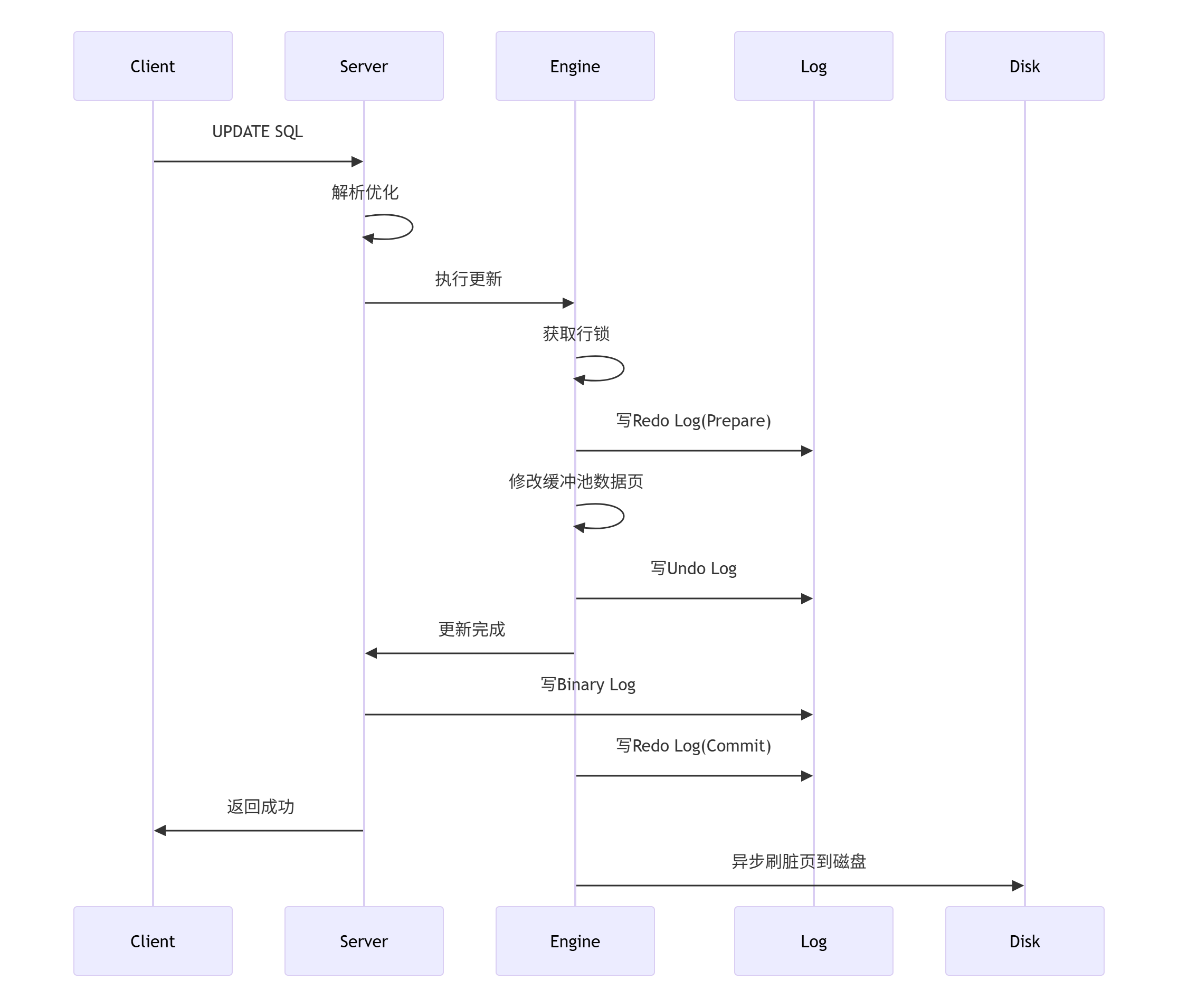

2. UPDATE 更新完整流程

四、关键参数配置

1. 内存相关配置

# my.cnf 配置示例
[mysqld]
# 缓冲池大小（推荐物理内存的50-80%）
innodb_buffer_pool_size = 16G# 日志缓冲区大小
innodb_log_buffer_size = 16M# 排序缓冲区大小
sort_buffer_size = 2M
read_buffer_size = 2M

2. 连接和线程配置

# 最大连接数
max_connections = 1000# 线程缓存
thread_cache_size = 16# InnoDB并发线程数
innodb_thread_concurrency = 0

五、监控和诊断

1. 性能监控SQL

-- 查看当前状态
SHOW STATUS LIKE 'Innodb_buffer_pool_read%';
SHOW STATUS LIKE 'Innodb_rows%';-- 查看锁信息
SELECT * FROM information_schema.INNODB_LOCKS;
SELECT * FROM information_schema.INNODB_LOCK_WAITS;-- 查看线程状态
SHOW ENGINE INNODB STATUS\G

2. 架构健康检查

# 检查系统负载
mysqladmin -u root -p extended-status | grep -E '(Questions|Queries|Threads_connected)'# 检查慢查询
mysqldumpslow /var/log/mysql/slow.log

六、MySQL 8.0 架构新特性

1. 数据字典重构

• ​移除​：.frm 文件

• ​新增​：事务性数据字典

• ​优化​：原子DDL操作

2. 性能提升

• ​窗口函数​：复杂分析查询

• ​通用表表达式​：CTE支持

• ​不可见索引​：在线索引管理

七、总结：MySQL架构核心要点

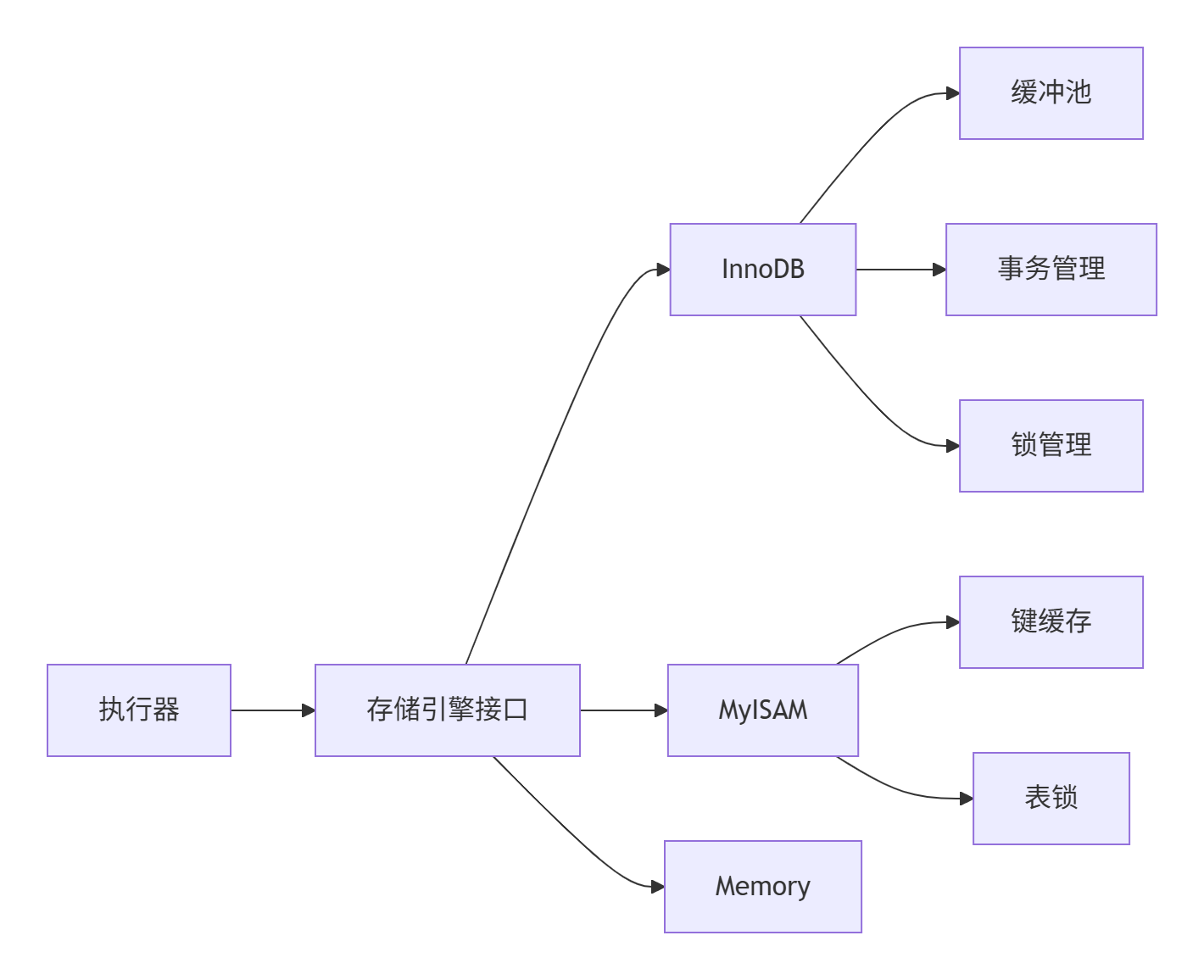

1. ​分层设计​：连接层 → SQL层 → 引擎层 → 文件层

2. ​插件式存储引擎​：InnoDB（事务）、MyISAM（读多写少）

3. ​内存管理​：缓冲池 + 各种缓存区

4. ​日志系统​：Redo Log（崩溃恢复） + Undo Log（事务回滚）

5. ​锁机制​：行级锁 + MVCC（并发控制）

​性能优化关键​：

• 合理配置缓冲池大小

• 优化SQL查询和索引

• 监控锁竞争和慢查询

• 根据业务特点选择存储引擎

MySQL的模块化架构使其能够适应不同的应用场景，从小型网站到大型企业系统都能提供良好的性能表现。
