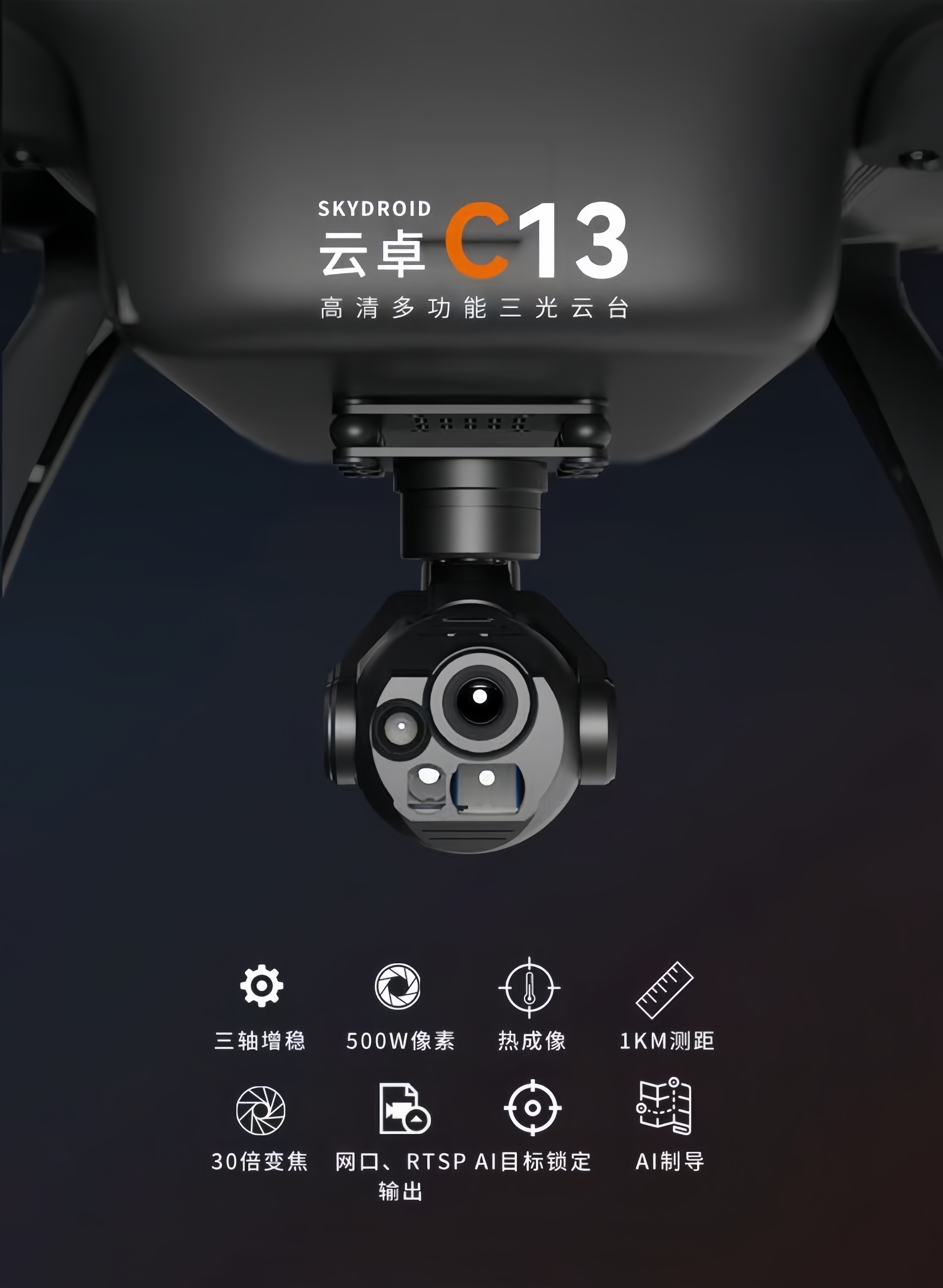

三轴云台之控制反馈技术

     三轴云台的控制反馈技术通过“测量-比较-修正”的闭环机制实现高精度稳定控制，其核心在于传感器实时监测姿态、控制算法快速修正偏差，并结合多算法融合与硬件优化提升动态性能。

一、技术原理：闭环反馈控制的核心逻辑

三轴云台的控制反馈技术基于闭环控制系统，通过以下步骤实现稳定控制：

姿态检测：

集成陀螺仪和加速度计的IMU（惯性测量单元）实时采集云台的角速度、加速度数据，精度可达角速度±0.02°/s、线性加速度±0.0005g。例如，大疆禅思Z30的陀螺仪可精确测量云台旋转速度，为控制算法提供基础数据。

误差计算：

将传感器数据与目标姿态（如水平状态）比较，计算偏差值。例如，若云台因风载向左倾斜2°，系统会立即识别该偏差。

控制输出：

根据偏差值，PID控制算法计算电机需输出的扭矩或转速，生成控制信号。PID通过调整比例（P）、积分（I）、微分（D）参数消除偏差，例如在高速变向场景中，前馈补偿可使跟踪误差降低60%以上。

电机驱动：

驱动电路将控制信号转换为电机电流/电压，调整云台姿态。无刷直流电机（BLDC）因高效率、低噪音特性成为主流，配合FOC（磁场定向控制）技术实现电机扭矩和转速的精确调节。

反馈调节：

电机运动后，传感器再次检测姿态，形成闭环。例如，云台在调整后若仍存在0.5°偏差，系统会持续修正直至误差接近零。

优势：

抗干扰能力：实时反馈可抑制风载、机械振动等外部扰动，确保画面稳定。

高精度控制：闭环系统将姿态误差控制在极小范围内，如大疆禅思Z30的抖动控制在0.01°以内。

动态响应快：毫秒级调整能力（如大疆云台需在100Hz以上数据更新频率下保持稳定），适应高速运动场景。

二、关键组件：传感器与执行器的协同

传感器系统：

IMU：集成陀螺仪和加速度计，提供高频姿态数据，是闭环控制的基础。

视觉传感器（可选）：双目相机或激光雷达提供环境语义信息，辅助动态目标跟踪与避障。例如，在复杂场景中，视觉传感器可识别障碍物并调整云台角度避免碰撞。

编码器：磁编码器直接测量电机转角，定位精度达0.01°，提供低延迟的位置反馈，消除机械传动误差（如齿轮虚位）。

执行器系统：

无刷直流电机（BLDC）：高效率、低噪音，适合高精度控制。

电机驱动器：采用FOC技术实现电机扭矩和转速的精确调节，支持毫秒级调整。

减震装置：软胶减震球或弹性材料隔离高频振动，避免机械共振，减少外部震动对云台的影响。

三、算法协同：多算法融合提升性能

三轴云台的控制算法需兼顾稳定性、响应速度与抗干扰能力，常见协同策略包括：

PID控制：

基础稳态控制：通过调整P、I、D参数消除姿态偏差。例如，在无人机航拍中，PID算法可使云台在机身振动时保持水平，抵消90%以上抖动。

优化方向：针对复杂场景（如高速变向），需优化参数以降低跟踪误差。实验数据显示，前馈补偿可使跟踪误差降低60%以上。

前馈控制：

预测干扰：结合目标轨迹的导数信息（如重力补偿、惯性力补偿），提前调整电机输出，提高动态响应速度。例如，影视级云台中，MPC（模型预测控制）可将跟踪延迟压缩至10ms以内。

自适应控制：

参数动态调整：根据负载变化（如相机重量）、环境干扰（如风载）实时调整PID参数，增强鲁棒性。例如，当航向轴角速度超过100°/s时，比例系数自动增大20%，平衡响应速度与稳定性。

神经网络控制：

目标锁定能力提升：结合深度学习目标检测算法（如YOLO），提升复杂场景下的目标锁定能力。例如，在遮挡、快速移动场景中，视觉传感器与IMU/编码器数据融合，可将目标锁定能力提升70%以上。

四、硬件设计：轻量化与减震优化

轻量化设计：

采用碳纤维框架和镁合金电机壳体减轻重量（较传统金属结构减重30%-40%），降低惯性，提升横滚/俯仰轴响应速度（>180°/s）。例如，大疆如影系列云台通过轻量化设计实现单手操作下的平滑运镜。

减震设计：

被动减震：橡胶减震垫或弹簧阻尼器隔离飞行器机身振动（频率范围5-200Hz），降低高频噪声干扰。

主动减震：通过电机反向补偿振动，进一步消除残余抖动，实现亚像素级稳定。例如，在安防监控系统中，云台通过主动减震技术确保画面清晰。
