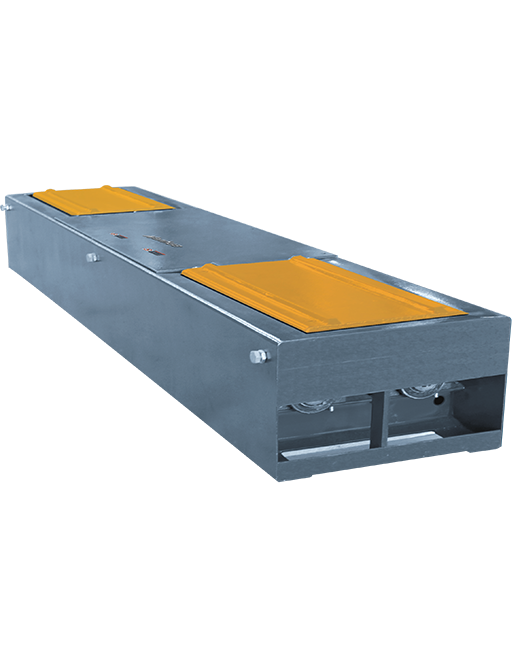

南华 NHXJ-02 汽车悬架检验台是针对汽车悬架系统性能检测设计的谐振式设备，主要用于不解体检测减震器、弹簧等悬架关键部件的工作状态，其检测原理与操作流程符合 GB 18565-2016《道路运输车辆综合性能要求和检验方法》及 JJF 1192-2008《汽车悬架装置检测台校准规范》，在机动车检测站、汽车维修企业及相关科研场景中较为常见。本文从技术原理、操作规范、故障排查及维护要求等方面，提供基于实际应用的技术参考。
一、技术原理与核心构成
1. 检测原理：谐振法的实际应用
该设备采用谐振式检测技术，通过电机驱动偏心轮与储能飞轮形成扫频激振，使车辆悬架系统在特定频率范围内进入共振状态。检测过程中，系统同步采集静态垂直力（车辆自身重量作用于台架的力）与动态垂直力（共振时悬架振动产生的力），通过计算 “吸收率”（动态最小垂直力与静态垂直力的百分比）评估悬架性能 —— 根据标准要求，吸收率通常需≥40%，低于该值则表明悬架减震能力下降，可能存在减震器漏油、弹簧弹性衰减等问题。
2. 核心构成与技术规格
设备主要由机械台架、测控系统及安全防护装置三部分组成，各部分技术规格基于实际检测需求设计，具体如下：
| 构成部分 | 技术规格与功能说明 |
|---|---|
| 机械台架 | 1. 最大允许轴荷 10000kg，检测轴荷范围 0-2000kg，适配车轮直径 500-800mm；2. 振动板尺寸 550×280mm，振幅 6mm，振动频率不低于 24Hz；3. 采用滚珠导向机构实现振动板往复运动，保证激振稳定性 |
| 测控系统 | 1. 传感器类型：应变式力传感器（精度 ±1% FS）、霍尔速度传感器（精度 ±0.2km/h）；2. 数据采集频率 100Hz，可实时显示动态力变化曲线；3. 配备中文显示界面，支持检测数据存储与导出，通讯接口为 RS232，可对接常规数据管理系统 |
| 安全防护装置 | 1. 台架两侧设光幕传感器，检测到人体或异物侵入时，0.1 秒内触发停机；2. 振动板边缘包裹橡胶缓冲垫，减少车辆对接时的碰撞损伤；3. 配备急停按钮，响应时间＜0.05 秒，用于紧急情况切断设备电源 |
二、实操规范：确保检测数据有效性
1. 检测前准备：基础条件控制
（1）设备安装与校准要求
- 安装需依托厚度≥300mm 的混凝土基础，预埋电缆沟并做好排水处理，避免积水影响设备电路；安装后需用激光投线仪校准台体水平度，误差需≤0.5mm/m，通过膨胀螺栓固定台架防止移位。
- 每次开机后需进行零点校准：空载状态下启动设备，记录力传感器初始数值，若零点漂移超过 1% FS，需通过设备校准界面重新标定，确保后续检测数据基准准确。
（2）车辆预处理要点
- 轮胎状态：需检查轮胎气压符合车辆出厂标准（误差 ±0.1MPa 内），胎面花纹深度＞1.6mm，避免气压异常导致车辆重心偏移，影响垂直力采集精度；
- 底盘清洁：用高压水枪清除底盘附着的泥土、油污等杂物，防止杂物卡在振动板与台架间隙中，干扰振动传导或损坏传感器。
2. 检测流程：标准化操作步骤
（1）车辆定位与激振检测
- 引导车辆缓慢驶上台架，使待检测车轮中心与振动板中心线对齐，车辆熄火并拉紧手刹；若检测多轴车辆，需分轴依次操作，每次仅使单一轴轮处于振动板上。
- 启动设备后，系统自动进入扫频激振模式（持续 5-8 秒），期间界面实时显示动态垂直力变化曲线；当曲线趋于平稳（波动幅度＜5%），设备自动计算并存储吸收率数值及对应的振动频率。
（2）数据有效性验证
- 重复性验证：对同一车辆同一轴的检测，需重复操作 2 次，若两次吸收率差值＞5%，需排查车辆定位是否准确、传感器是否异常，排除问题后重新检测；
- 逻辑校验：结合车辆实际使用情况判断数据合理性，例如老旧车辆若吸收率＞60% 且无明显异常，需检查是否存在传感器误读；新车若吸收率＜40%，需优先排查设备校准状态。
（3）安全操作规范
- 检测过程中禁止人员进入台架周边 1 米范围内，如需观察振动状态，需暂停设备并切换至手动模式；
- 连续检测 10 台及以上车辆后，需停机冷却 10 分钟，待电机及轴承温度降至 60℃以下再继续操作，防止高温加速部件老化。
三、常见故障与排查方法
在长期使用中，设备可能出现机械或电气类故障，需结合实际场景排查处理，常见问题及解决思路如下：
| 故障现象 | 可能原因 | 排查与处理步骤 |
|---|---|---|
| 振动板运动卡顿 | 1. 滚珠导向机构缺油；2. 振动板下方有异物；3. 弹簧弹性衰减 | 1. 停机后拆卸导向机构护罩，加注锂基润滑脂（型号推荐 00#）；2. 清理振动板与台架间隙中的杂物，检查振动板是否变形；3. 测量弹簧压缩量，若同一组弹簧压缩差值＞2mm，需更换同规格弹簧 |
| 激振频率不稳定 | 1. 电机传动皮带松动；2. 飞轮平衡块脱落；3. 变频器参数偏移 | 1. 调整皮带张紧度，确保按压皮带中部时下垂量≤5mm；2. 检查飞轮表面平衡块是否松动，若脱落需重新定位安装并校准平衡；3. 恢复变频器出厂设置，按设备手册重新配置激振频率参数 |
| 吸收率数据波动大 | 1. 传感器信号线接触不良；2. 应变片损坏；3. 电磁干扰 | 1. 检查传感器与测控系统的连接线，重新插拔并紧固接头；2. 用万用表测量应变片阻值（正常范围 350Ω±0.5%），若阻值异常需更换传感器；3. 将设备接地线重新连接至独立接地极（接地电阻≤4Ω），避免与其他大功率设备共用接地 |
| 设备无法启动 | 1. 电源线路断路；2. 保险丝熔断；3. 控制板故障 | 1. 用万用表检测电源线通断，重点检查插头、开关触点是否氧化；2. 更换同规格保险丝（250V/10A），更换前需排查是否存在短路问题；3. 若控制板指示灯不亮，需联系专业人员检测板载电路，必要时更换控制板 |
四、日常维护要求
为保证设备长期稳定运行，需按周期执行维护操作，具体维护内容如下：
| 维护周期 | 维护内容 | 操作要求 |
|---|---|---|
| 每日 | 1. 清洁振动板及台架表面；2. 检查安全光幕；3. 测试急停功能 | 1. 用干布擦拭振动板，避免使用腐蚀性清洁剂；2. 遮挡光幕任意区域，确认设备能立即停机；3. 按下急停按钮，检查电机是否断电、界面是否显示故障代码 |
| 每周 | 1. 润滑传动部件；2. 检查传感器安装；3. 校准零点 | 1. 对电机轴承、滚珠导向机构加注润滑脂，用量以覆盖部件表面为宜；2. 检查传感器固定螺栓是否松动，若有移位需重新定位并校准；3. 执行空载零点校准，确保数值在 ±0.5% FS 内 |
| 每月 | 1. 检查电气线路；2. 测试电机绝缘；3. 验证振动参数 | 1. 检查电缆外皮是否破损，接头是否有过热痕迹；2. 用绝缘电阻表测量电机绕组绝缘电阻，需＞2MΩ；3. 用标准重量块（如 1000kg）模拟车辆载荷，验证振动频率与振幅是否符合规格 |
五、典型应用场景说明
1. 机动车检测站
作为道路运输车辆年度审验的必检项目之一，该设备用于判定悬架系统是否符合安全运行要求 —— 检测中若吸收率＜40%，需出具整改建议，指导车辆维修后重新检测，避免因悬架失效导致车辆行驶中跑偏、制动距离延长等风险。
2. 汽车维修企业
在故障诊断中，可通过对比维修前后的吸收率数据，验证维修效果：例如车辆出现行驶颠簸、转向异响等问题，维修时更换减震器后，若吸收率从 32% 提升至 55%，则说明故障已解决；若数据无明显变化，需进一步排查弹簧、下摆臂等其他部件。
3. 科研与教学场景
在汽车工程相关科研中，可用于模拟不同路况（如颠簸路、减速带）对悬架的影响，通过记录不同激振频率下的吸收率变化，分析悬架部件的疲劳特性；教学场景中，可直观展示悬架共振现象，帮助学员理解减震器的工作原理。
六、实操交流：常见问题探讨
在实际使用中，不同场景可能遇到个性化问题，例如：
- 检测新能源汽车空气悬架时，如何调整设备参数以适应可变悬架高度？
- 潮湿环境下（相对湿度＞85%），传感器数据易漂移，需采取哪些防护措施？
- 长期检测重型车辆后，振动板出现轻微变形，是否影响检测精度？
欢迎在评论区分享你的实操经验或遇到的问题，共同探讨解决方案，助力设备更好地发挥检测效能。
