【避坑实战】C# WinForm 上位机开发：解决串口粘包+LiveCharts卡顿+InfluxDB存储（免费代码+仿真工具）

阅读前提醒，本文完整工程已上传CSDN资源库 （0积分下载！给一键三连呗），包含所有源码、测试代码与详细注释，可直接转到资源库下载测试。

在工业自动化、物联网设备监控等场景中，上位机作为数据采集与可视化的核心工具，承担着连接硬件设备与数据平台的重要角色。本文将通过实战案例，详细讲解如何使用 C# WinForm 开发一套完整的上位机系统，实现从串口数据采集、实时曲线展示，到本地 SQLite 存储与 InfluxDB 时序库持久化的全流程，并提供完整代码与部署指南。

一、项目概述与环境搭建

1.1 项目功能清单

本上位机系统实现以下核心功能：

• 串口通信：支持动态选择串口、波特率，实时接收传感器数据
• 数据解析：基于自定义协议解析串口数据（格式：SENSOR,CHx,时间戳,数值）
• 实时可视化：通过折线图动态展示多通道传感器数据
• 数据持久化：
  • 本地存储：使用 SQLite 保存历史数据
  • 时序存储：集成 InfluxDB 实现高吞吐时序数据存储
• 状态监控：实时显示连接状态、数据日志与错误信息

1.2 开发环境准备

1.2.1 基础工具

• 开发IDE：Visual Studio 2019/2022（社区版免费）
• 框架：.NET Framework 4.8（兼容多数Windows环境）
• 版本控制：Git（可选，用于代码管理）

1.2.2 依赖库安装

通过 NuGet 包管理器安装以下依赖：

• LiveCharts.WinForms：用于实时曲线绘制（版本 0.9.7 及以上）
• Microsoft.Data.Sqlite：SQLite 数据库操作（版本 6.0.0 及以上）
• SQLitePCL.raw.bundle_e_sqlite3：SQLite 原生依赖（解决跨平台兼容问题）

1.3 项目架构

SerialMonitor/
├─ SerialMonitor.sln
├─ SerialMonitor/ // WinForms 应用
│ ├─ Program.cs
│ ├─ MainForm.cs
│ ├─ MainForm.Designer.cs
│ ├─ SerialReader.cs
│ ├─ DataPoint.cs
│ ├─ InfluxClient.cs
│ └─ LocalStorage.cs // SQLite wrapper
├─ scripts/
│ └─ docker-compose.yml // 启动 InfluxDB + Grafana（可选）
└─ README.md

1.4 核心功能与关键点

**串口读取：**使用 SerialPort.DataReceived 事件或专用后台线程 + BaseStream.ReadAsync 来读取，注意粘包/断包与编码（ASCII/二进制）问题。
**解析协议：**定义简单文本协议（行结束 \n），或实现帧头+长度二进制解析。演示使用文本协议 SENSOR,CH1,123.45\n。
线程安全更新 UI：WinForms 的控件只能在 UI 线程操作，需用 BeginInvoke/Invoke。
**实时绘图：**用 LiveCharts的 WinForms 控件，动态 AddPoint 并滚动显示
**持久化：**本地 SQLite（默认，简单上手）数据库存储

二、核心功能实现详解

2.1 串口数据采集模块（SerialReader）

串口通信是上位机与硬件设备交互的基础，本模块负责串口初始化、数据接收与协议解析。

2.1.1 核心代码实现

// SerialReader.cs 核心片段
public class SerialReader : IDisposable
{private SerialPort _serialPort;private readonly StringBuilder _buffer = new StringBuilder();// 数据接收与错误事件public event Action<DataPoint> OnDataReceived;public event Action<string> OnError;// 初始化串口参数public SerialReader(string portName, int baudRate = 115200,Parity parity = Parity.None, int dataBits = 8,StopBits stopBits = StopBits.One){_serialPort = new SerialPort(portName, baudRate, parity, dataBits, stopBits){Encoding = Encoding.ASCII,ReadTimeout = 500,WriteTimeout = 500,NewLine = "\n"};_serialPort.DataReceived += SerialPort_DataReceived;_serialPort.ErrorReceived += SerialPort_ErrorReceived;}// 数据接收处理private void SerialPort_DataReceived(object sender, SerialDataReceivedEventArgs e){try{string incomingData = _serialPort.ReadExisting();_buffer.Append(incomingData);ProcessBuffer(); // 解析完整行数据}catch (Exception ex){OnError?.Invoke($"读取数据错误: {ex.Message}");}}// 协议解析（格式：SENSOR,CH1,1622025600,23.45）private void ParseLine(string line){var parts = line.Split(',');if (parts.Length >= 4 && parts[0] == "SENSOR"){if (long.TryParse(parts[2], out long timestamp) &&double.TryParse(parts[3], out double value)){var dataPoint = new DataPoint{Channel = parts[1],Time = DateTimeOffset.FromUnixTimeSeconds(timestamp).DateTime,Value = value};OnDataReceived?.Invoke(dataPoint); // 触发数据接收事件}}}
}

2.1.2 关键逻辑说明

• 采用事件驱动模式：通过 OnDataReceived 传递解析后的数据，OnError 反馈异常
• 缓冲区处理：使用 StringBuilder 缓存不完整数据，按换行符分割完整报文
• 协议解析：严格匹配 SENSOR,CHx,时间戳,数值 格式，确保数据有效性

2.2 实时曲线展示（基于LiveCharts）

实时曲线是数据可视化的核心，通过 LiveCharts 实现多通道数据的动态展示。

2.2.1 图表初始化（MainForm）

// MainForm.cs 图表初始化
private CartesianChart InitializeChart()
{return new CartesianChart{Series = new SeriesCollection(),AxisX = new AxesCollection{new Axis{Title = "时间",LabelFormatter = value => {// 格式化X轴为时间格式（HH:mm:ss）var allTimes = _timeStampsMap.Values.SelectMany(v => v).OrderBy(t => t).ToList();return value < allTimes.Count ? allTimes[(int)value].ToString("HH:mm:ss") : "";}}},AxisY = new AxesCollection{new Axis { Title = "数值", LabelFormatter = value => value.ToString("F2") }},LegendLocation = LegendLocation.Top};
}

2.2.2 动态更新曲线

// 接收数据后更新图表
private void UpdateChart(DataPoint dataPoint)
{// 为新通道创建曲线系列if (!_seriesMap.ContainsKey(dataPoint.Channel)){var color = Color.FromArgb(_random.Next(50, 255), _random.Next(50, 255), _random.Next(50, 255));var series = new LineSeries{Title = dataPoint.Channel,Values = new ChartValues<double>(),Stroke = new SolidColorBrush(Color.FromArgb(color.A, color.R, color.G, color.B)),Fill = Brushes.Transparent};_seriesMap[dataPoint.Channel] = series;_chart.Series.Add(series);}// 添加数据并限制最大点数（防止内存溢出）var lineSeries = _seriesMap[dataPoint.Channel];lineSeries.Values.Add(dataPoint.Value);if (lineSeries.Values.Count > MaxDataPoints){lineSeries.Values.RemoveAt(0); // 移除最旧数据}_chart.Update(); // 刷新图表
}

2.3 本地数据持久化（SQLite）

使用 SQLite 实现本地数据存储，适合离线场景下的历史数据查询。

2.3.1 数据库初始化（LocalStorage）

// LocalStorage.cs 数据库初始化
private void InitializeDatabase()
{using (var connection = new SqliteConnection(_connectionString)){connection.Open();// 创建传感器数据表string createTableSql = @"CREATE TABLE IF NOT EXISTS sensor_data (id INTEGER PRIMARY KEY AUTOINCREMENT,channel TEXT NOT NULL,time TEXT NOT NULL,value REAL NOT NULL,created_at TEXT NOT NULL DEFAULT CURRENT_TIMESTAMP);";using (var command = new SqliteCommand(createTableSql, connection)){command.ExecuteNonQuery();}}
}

2.3.2 数据插入实现

// 插入数据点到SQLite
public void Insert(DataPoint dataPoint)
{using (var connection = new SqliteConnection(_connectionString)){connection.Open();string insertSql = @"INSERT INTO sensor_data (channel, time, value)VALUES (@channel, @time, @value);";using (var command = new SqliteCommand(insertSql, connection)){command.Parameters.AddWithValue("@channel", dataPoint.Channel);command.Parameters.AddWithValue("@time", dataPoint.Time.ToString("o")); // ISO 8601格式command.Parameters.AddWithValue("@value", dataPoint.Value);command.ExecuteNonQuery();}}
}

2.4 时序数据库集成（InfluxDB）

InfluxDB 专为时序数据设计，适合高频率传感器数据的长期存储与分析。

2.4.1 InfluxDB客户端初始化

// InfluxClient.cs 初始化配置
public void Initialize(string url, string token, string org, string bucket)
{_writeUrl = $"{url.TrimEnd('/')}/api/v2/write?org={Uri.EscapeDataString(org)}&bucket={Uri.EscapeDataString(bucket)}&precision=s";_httpClient.DefaultRequestHeaders.Add("Authorization", $"Token {token}");_isInitialized = true;
}

2.4.2 数据写入实现

// 异步写入数据到InfluxDB
public async Task WritePointAsync(DataPoint dataPoint)
{// 构建InfluxDB行协议（measurement,tag=value field=value timestamp）string lineProtocol = $"sensor,channel={EscapeTagValue(dataPoint.Channel)} value={dataPoint.Value} {new DateTimeOffset(dataPoint.Time).ToUnixTimeSeconds()}";var content = new StringContent(lineProtocol, Encoding.UTF8);var response = await _httpClient.PostAsync(_writeUrl, content);if (!response.IsSuccessStatusCode){string errorContent = await response.Content.ReadAsStringAsync();throw new Exception($"写入失败: {response.StatusCode} - {errorContent}");}
}

三、界面设计与交互逻辑（MainForm）

3.1 界面布局

主界面采用上下分割布局：

• 上半部分：串口配置区（串口选择、波特率、连接按钮）+ 日志显示区
• 下半部分：实时曲线展示区

核心布局代码：

// MainForm.cs 界面布局
private void SetupUI()
{var splitContainer = new SplitContainer{Dock = DockStyle.Fill,Orientation = Orientation.Horizontal,SplitterDistance = 200 // 上半部分高度};// 上半部分：串口配置与日志var topPanel = splitContainer.Panel1;topPanel.Controls.Add(new FlowLayoutPanel // 串口配置控件{Controls = { portComboBox, baudRateComboBox, startButton, statusLabel }});topPanel.Controls.Add(logTextBox); // 日志文本框// 下半部分：图表splitContainer.Panel2.Controls.Add(_chart);_chart.Dock = DockStyle.Fill;
}

3.2 核心交互逻辑

• 串口连接/断开：通过 StartButton_Click 事件切换状态
• 数据流转：串口接收数据 → 解析为 DataPoint → 触发图表更新 + 本地存储 + 时序库存储

// 数据接收后处理流程
private void OnSerialDataReceived(DataPoint dataPoint)
{UpdateLog($"收到数据: {dataPoint.Channel} - {dataPoint.Value}"); // 更新日志UpdateChart(dataPoint); // 更新图表LocalStorage.Instance.Insert(dataPoint); // 本地存储if (InfluxClient.Instance.IsInitialized){Task.Run(() => InfluxClient.Instance.WritePointAsync(dataPoint)); // 异步写入InfluxDB}
}

四、代码调试与常见问题解决

4.1 调试准备

1. 确保串口设备连接正常（可通过设备管理器确认端口号）
2. 配置 InfluxDB 连接参数（在 MainForm 初始化时添加配置界面或硬编码测试）：

// 示例：在MainForm加载时初始化InfluxClient
private void MainForm_Load(object sender, EventArgs e)
{InfluxClient.Instance.Initialize(url: "http://localhost:8086",token: "你的InfluxDB令牌",org: "sensor_org",bucket: "sensor_data");
}

4.2 常见问题解决

1. SQLite初始化失败：

   • 检查 Program.cs 中是否调用 Batteries.Init();（SQLitePCL 必须初始化）
   • 确保 SQLitePCL.raw.bundle_e_sqlite3 包已正确安装

2. 串口无法打开：

   • 确认端口号正确且未被其他程序占用
   • 检查波特率、校验位等参数与设备匹配

3. InfluxDB写入失败：

   • 验证 url、token、org、bucket 正确性
   • 通过 InfluxDB Web 界面的 “Data” 菜单测试连接

五、测试效果展示

这里我使用了电脑上两个串口直接连接的方式（两个USB转TTL插入电脑，TTL线直连注意TXRX要交叉连接），使用COM3通过软件输出仿真数据，使用CM4接收并显示到界面，存储数据

5.1 运行界面展示

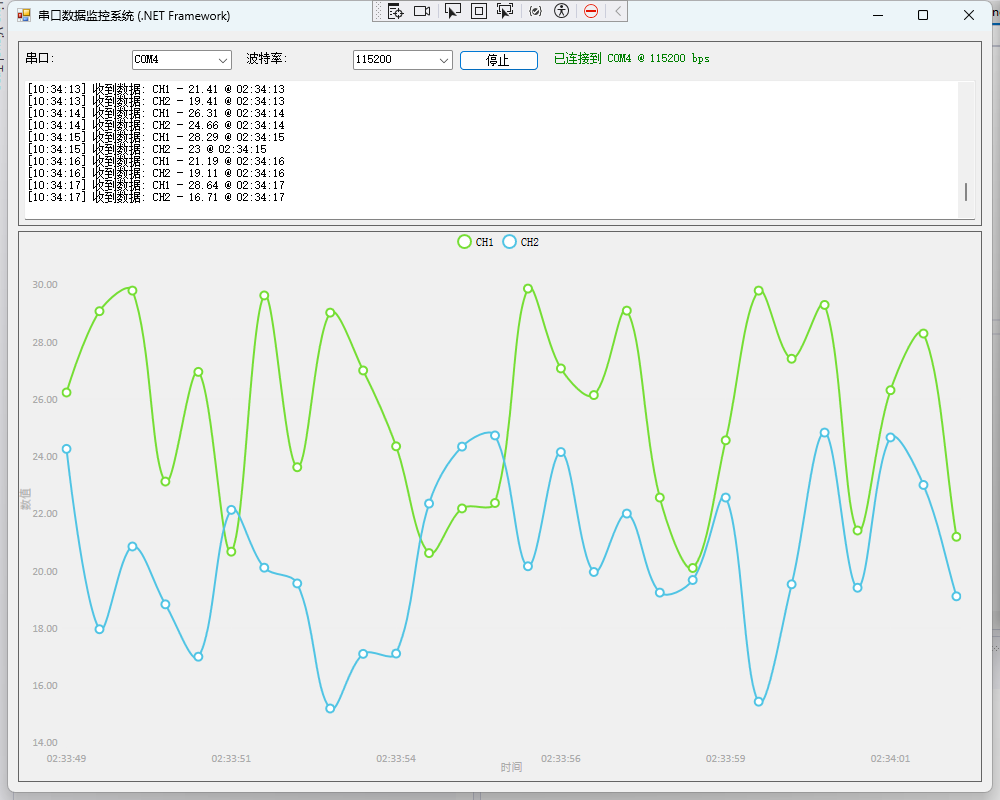

5.2 数据存储验证

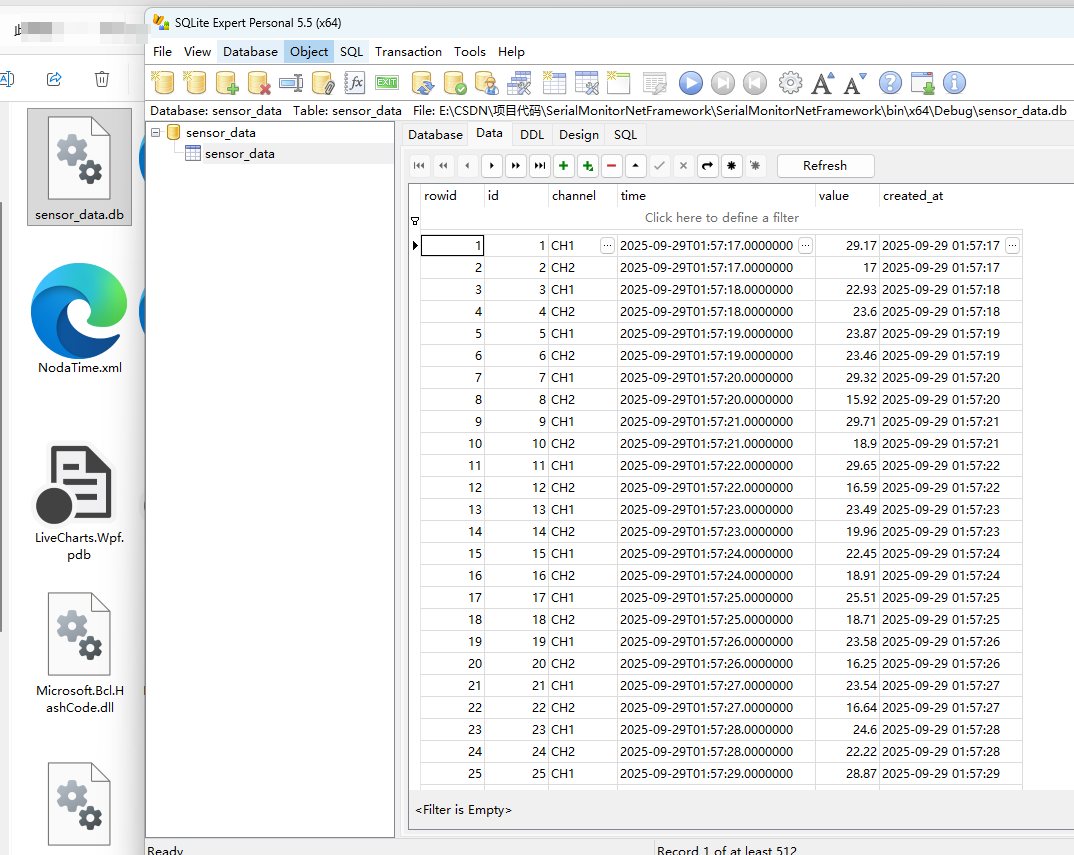

• 本地SQLite：使用 SQLite Expert Personal 打开 sensor_data.db，查看 sensor_data 表数据


六、部署选项

6.1 生成可执行文件

1. 在 Visual Studio 中右键项目 → “属性” → “生成” → 目标框架选择 .NET Framework 4.7.2
2. 点击 “生成解决方案”，输出文件位于 bin\Release 目录

6.2 环境依赖打包

• 必要文件：
  • 生成的 SerialMonitorNetFramework.exe
  • SQLite 依赖：e_sqlite3.dll（自动复制到输出目录）
  • 配置文件：建议创建 app.config 存储 InfluxDB 连接参数

6.3 运行环境要求

• 操作系统：Windows 7 及以上
• 安装 .NET Framework 4.8 运行时（下载地址）
• InfluxDB 服务需提前启动（远程部署时需确保网络可达）

七、工程下载与结语

完整工程已上传CSDN资源库（0积分下载！给一键三连呗） ，包含所有源码、测试代码与详细注释，可直接转到资源库下载测试。

本项目通过模块化设计实现了串口数据采集、实时可视化与多端存储的完整流程，可根据实际需求扩展功能：

• 增加数据导出（Excel/CSV）
• 实现报警阈值设置与提醒
• 支持多设备并发采集

希望本文能为上位机开发初学者提供清晰的实战指引，如有问题欢迎在下方评论区交流。
