IA-静态路由

静态路由

静态路由：ip route-static 目的网段 掩码 下一跳

浮动静态路由：ip route-static 目的网段 掩码 下一跳 preference 优先级 （优先级默认60，越小越优）

查看路由表：display ip routing-table

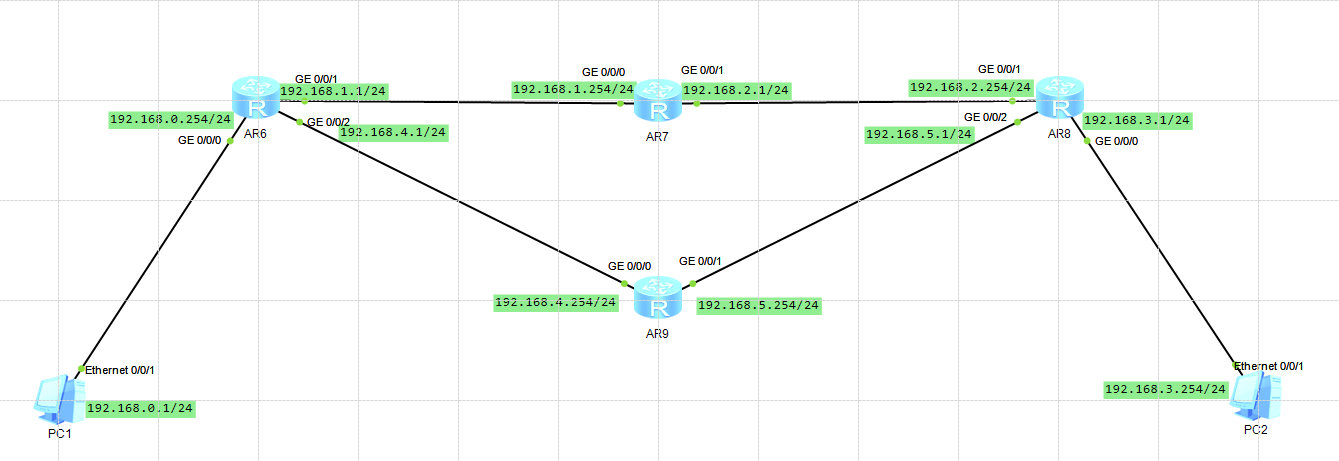

需求：配置静态路由实现pc1 ping通 pc2。

配置：(接口ip已提前配好，只展示配置静态路由命令)

AR6配置:
<Huawei>sy
[Huawei]ip route-static 192.168.3.0 255.255.255.0 192.168.1.254
[Huawei]ip route-static 192.168.3.0 255.255.255.0 192.168.4.254
AR7配置：
<Huawei>sy
[Huawei]ip route-static 192.168.0.0 255.255.255.0 192.168.1.1
[Huawei]ip route-static 192.168.3.0 255.255.255.0 192.168.2.254
AR8配置：
<Huawei>sy
[Huawei]ip route-static 192.168.0.0 255.255.255.0 192.168.2.1
[Huawei]ip route-static 192.168.0.0 255.255.255.0 192.168.5.254 preference 80
AR9配置：
<Huawei>sy
[Huawei]ip route-static 192.168.0.0 255.255.255.0 192.168.4.1
[Huawei]ip route-static 192.168.3.0 255.255.255.0 192.168.5.1

验证

验证路由

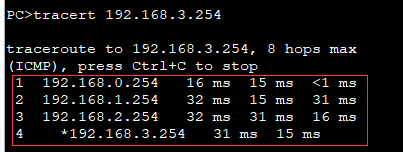

如下图所示：访问路由pc1——》AR6——》AR7——》AR8——》pc2

浮动静态路由(作用：避免设备单点故障，路由线路冗余备份）

需求：配置浮动静态路由，实现pc1 ping通 pc2。

配置

AR6配置:
<Huawei>sy
[Huawei]ip route-static 192.168.3.0 255.255.255.0 192.168.1.254 preference 90//配置优先级90，缺省60，越小越优，所以优先下一跳为192.168.4.254
[Huawei]ip route-static 192.168.3.0 255.255.255.0 192.168.4.254
AR7配置：
<Huawei>sy
[Huawei]ip route-static 192.168.0.0 255.255.255.0 192.168.1.1
[Huawei]ip route-static 192.168.3.0 255.255.255.0 192.168.2.254
AR8配置：
<Huawei>sy
[Huawei]ip route-static 192.168.0.0 255.255.255.0 192.168.2.1
[Huawei]ip route-static 192.168.0.0 255.255.255.0 192.168.5.254
AR9配置：
<Huawei>sy
[Huawei]ip route-static 192.168.0.0 255.255.255.0 192.168.4.1
[Huawei]ip route-static 192.168.3.0 255.255.255.0 192.168.5.1

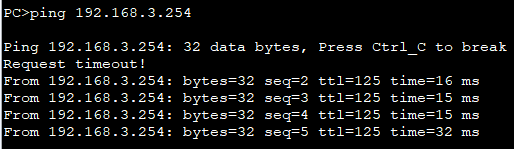

验证

验证路由

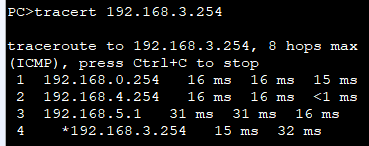

如下图所示：访问路由pc1——》AR6——》AR9——》AR8——》pc2

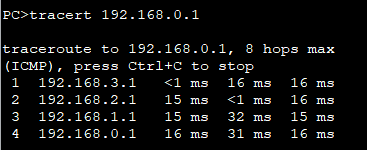

AR8没有配置浮动路由，pc2 ping pc1 路由如下
