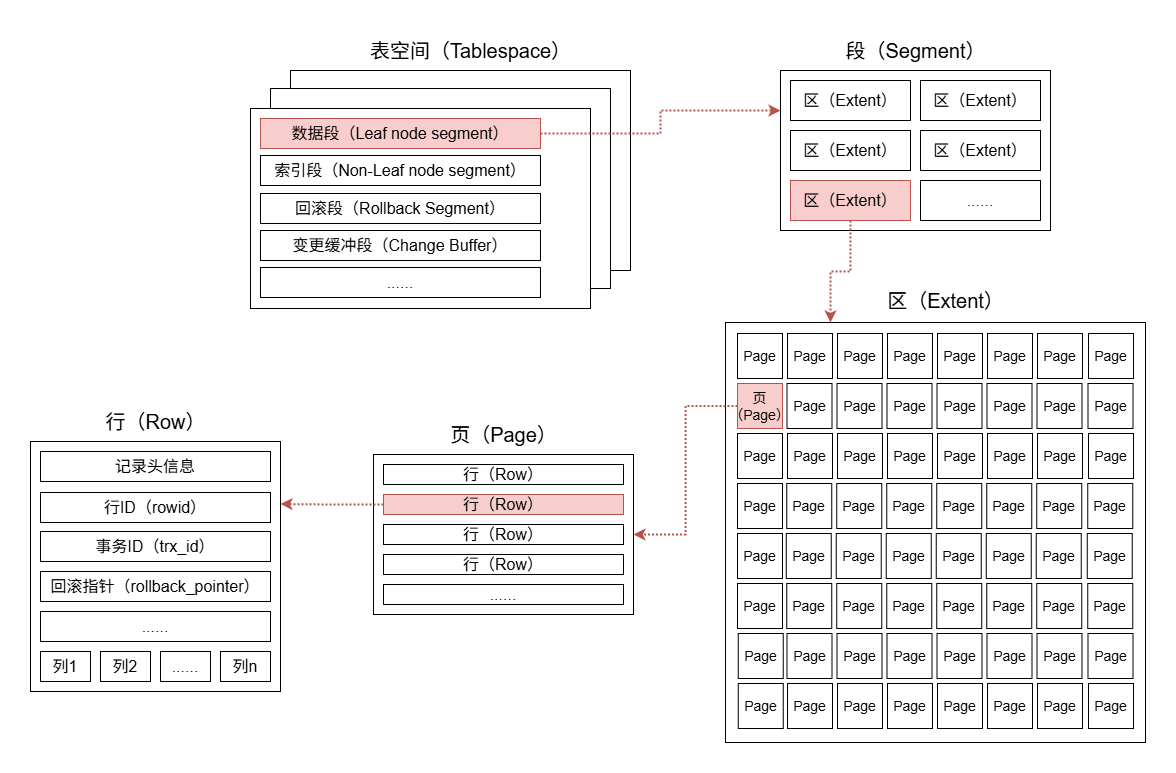

MySQL的存储引擎是基于表的，而不是数据库的。作为MySQL的核心存储引擎，InnoDB存储引擎的逻辑存储结构采用分层架构设计，他们从高到低依次为表空间→段→区→页→行，各层级协同工作以实现高效的数据存储与访问。InnoDB存储引擎的逻辑存储结构大致如下图所示：
在这里插入图片描述

一、表空间（Tablespace）

InnoDB的所有数据都被逻辑地存放在一个空间中，称之为表空间（tablespace）。表空间由多种不同的段（segment）组成。

InnoDB表空间分类是MySQL数据库存储管理的核心架构，包含系统表空间、独立表空间、通用表空间、临时表空间、回滚表空间五大核心类型，主要存储表数据、索引和事务信息等。

1. 系统表空间（System Tablespace）

核心作用：存储元数据（表/索引/列定义）、双写缓冲区、回滚日志、变更缓冲、系统事务数据等全局数据，是InnoDB的默认共享存储区。
文件结构：默认文件为ibdata1，可扩展为多个文件（如ibdata1:100M;ibdata2:200M:autoextend），支持裸设备分区提升I/O效率。MySQL 8.0后，数据字典不再保存在系统表空间，但双写缓冲、插入缓冲仍存储于此。
配置参数：
- innodb_data_file_path：定义文件路径、大小及自动扩展策略（如末文件可扩展至最大1GB）。
- innodb_data_home_dir：指定表空间目录（默认datadir）。
版本差异：MySQL 8.0前用户表数据可能存储于此，之后默认启用独立表空间；双写缓冲区（16KB页）防止部分写入失效，确保数据页可靠性。
管理要点：碎片化空间无法自动收缩，需通过重建表空间回收；高并发下可能成I/O瓶颈。

2. 独立表空间（File-Per-Table Tablespace）

核心作用：每张表独占一个.ibd文件，存储表数据、索引及元数据，实现表级隔离。
配置逻辑：
- 默认启用（innodb_file_per_table=ON），新表自动创建独立文件；支持DATA DIRECTORY子句指定存储路径（如外部磁盘）。
- 支持数据在线迁移（表空间传输功能），需满足版本一致、表结构相同等条件。
优势：
- 空间回收：TRUNCATE TABLE或ALTER TABLE ... ENGINE=InnoDB释放空间至文件系统。
- 迁移灵活：可复制.ibd文件至其他实例，通过ALTER TABLE ... IMPORT TABLESPACE导入。
- 并发优化：多表写入分散至不同文件，减少共享表空间I/O竞争。
限制：只存储了表的索引和数据，但是其他类的数据，如回滚（undo）信息，变更缓冲、索引页、事务信息，二次写缓冲（Double write buffer）等全局数据还是存放在系统表空间内。

3. 通用表空间（General Tablespace）

核心作用：跨数据库共享存储，允许多个表存储于同一.ibd文件，减少元数据内存开销。
创建方式：
- 语法：CREATE TABLESPACE ts ADD DATAFILE '/path/ts.ibd' FILE_BLOCK_SIZE=16K ENGINE=InnoDB。
- 支持自定义路径（需通过innodb_directories配置目录），避免与独立表空间冲突。
优势：
- 性能优化：减少DROP/TRUNCATE的文件系统开销，提升大批量操作效率。
- 存储管理：支持表压缩（需统一压缩格式），减少存储占用。
管理要点：删除表空间前需先删除所有表；通过ALTER TABLE ... TABLESPACE=转移表。

4. 临时表空间（Temporary Tablespace）

核心作用：存储临时表、排序数据、哈希连接中间结果等临时数据，避免占用永久存储。
文件结构：默认文件为ibtmp1（12MB自动扩展），位于数据目录，服务器关闭时自动删除并重建。
配置参数：innodb_temp_data_file_path控制路径、大小及扩展策略（如ibtmp1:12M:autoextend:max:1G）。
应用场景：支持ORDER BY、GROUP BY、索引创建等操作的临时存储，提升查询效率。
监控：通过INFORMATION_SCHEMA.INNODB_TEMP_TABLESPACES查看使用情况。

5. 回滚表空间（Undo Log Tablespace）

核心作用：存储撤销日志，支撑事务回滚、MVCC（多版本并发控制）及崩溃恢复。
存储逻辑：
- MySQL 8.0后默认独立于系统表空间，文件名为undo_001、undo_002等，支持动态添加（CREATE UNDO TABLESPACE ... ADD DATAFILE）。
- 每个表空间支持128个回滚段（innodb_rollback_segments），通过innodb_undo_tablespaces控制数量。
配置参数：
- innodb_undo_directory：指定存储目录（默认datadir）。
- innodb_max_undo_log_size：设置截断阈值（默认1GB），超量时自动回收空间。
管理要点：监控工具INNODB_METRICS查看截断状态，SET GLOBAL innodb_monitor_enable=module_undo启用日志。

二、段（Segment）

段是表空间的逻辑分区，按数据类型管理存储。每个段由多个区（Extent）组成。

常见分类：
- 数据段（Leaf node segment）：叶子段，B+树叶子节点，存储实际行数据（如聚簇索引的完整行）。
- 索引段（Non-Leaf node segment）：非叶子段，B+树非叶子节点，存储索引键值及指针。
- 回滚段（Rollback Segment）：存储事务修改前的旧值（Undo log），支持回滚与MVCC。
- 变更缓冲段（Change Buffer）：缓存非唯一索引的DML操作，合并写入磁盘以减少随机IO。
段的分配机制：
每个表至少会分配一个主键索引，一个索引会对应两个段（叶子段+非叶子段），每一个段由多个区组成，而段是以区为单位申请存储空间的，一个区默认占用1M（64*16Kb=1024Kb）存储空间，当启用独立表空间（innodb_file_per_table=ON）时，每个表就会至少分配2M的空间。那么问题来了，当小表或undo这类的段，在初始时候也去分配2M的空间，就会造成磁盘空间的浪费。对此，InnoDB存储引擎提出了碎片页（fragment page）的概念，以此来优化对段空间的分配使用：
- 在刚开始向表中插入数据的时候，段会优先申请使用碎片页来保存数据，由数据大小本身决定自动扩展，直到占满32个碎片页。
- 当某个段已经占用了32个碎片页之后，就会申请以完整的区（64个连续页）为单位来分配存储空间。

注意：段在严格意义上来讲既可以是由多个碎片页组成，又可以是由多个完整的区组成。

三、区（Extent）

区是由连续的页组成的空间，默认1MB（64个16KB页）。为了保证区中页的连续性，innodb一次性从磁盘申请4-5个区，提高I/O效率，减少碎片化。

核心特性

连续性：确保页的物理连续，提升顺序读写效率（如预读、范围查询）。
分配策略：段增长时按需分配区（通常4-5个区），避免碎片化。小表初始使用碎片页存储，超32个碎片页后分配完整区。
类型：统一区（同类型页）与混合区（多类型页，用于小对象存储）。

四、页（Page）

页也可以称为块（Block），是磁盘和内存之间交互的最小单位，默认16KB，可通过 innodb_page_size 配置为4K/8K/16K（数据库初始化之后不可修改）。每个页包含多个数据行（记录），最少2个数据行。

1. 常见页类型

数据页（Data Page）：存储实际数据行（用户记录）。
索引页（Index Page）：存储B+树索引结构（叶子节点和非叶子节点）。
系统页（System Page）：存储元数据（如数据字典、双写缓冲等）。
事务数据页（Transaction system Page）：用于记录事务状态信息。
Change Buffer页：存储变更缓冲区的数据。
Undo页：存储回滚日志（Undo log）数据。
Blob页：存储大字段（如VARCHAR、BLOB、TEXT）的溢出行数据。

2. 数据页结构

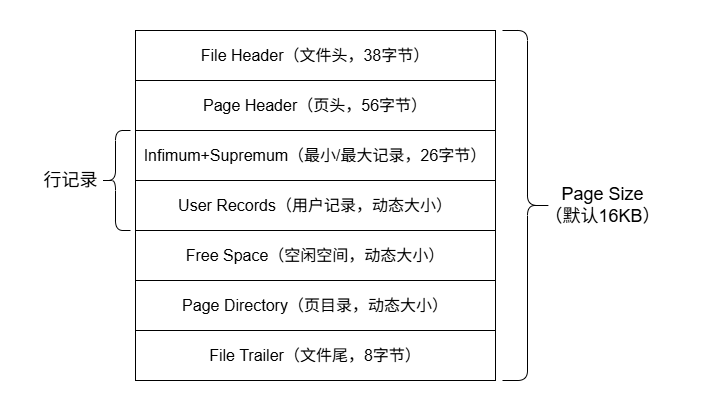

在这里插入图片描述

(1) File Header（文件头，38字节）

核心作用：标识页的元数据与完整性。
关键字段：
- FIL_PAGE_SPACE_OR_CHKSUM：4字节校验和，与File Trailer协同验证页完整性。
- FIL_PAGE_OFFSET：4字节页号，定位表空间中的物理位置。
- FIL_PAGE_PREV/NEXT：双向链表指针，连接相邻页（如B+树节点）。
- FIL_PAGE_TYPE：2字节标识页类型（如0x45BF为数据页，0x0002为Undo日志页）。
- FIL_PAGE_LSN：8字节记录最近修改的日志序列号，用于事务恢复。

(2) Page Header（页头，56字节）

核心作用：管理页内状态与记录分布。
关键字段：
- PAGE_N_RECS：2字节记录用户记录总数。
- PAGE_HEAP_TOP：2字节指向空闲空间起始位置。
- PAGE_FREE：2字节指向空闲链表头，用于空间回收。
- PAGE_N_DIR_SLOTS：2字节页目录槽数量，支持二分查找。
- PAGE_LEVEL：2字节表示B+树层级（叶节点为0）。

(3) Infimum+Supremum（最小/最大记录，26字节）

系统生成记录：作为虚拟边界，确保记录按主键有序排列。
- Infimum：最小记录（负无穷），指向主键最小的用户记录。
- Supremum：最大记录（正无穷），主键最大的用户记录指向它。
结构：包含记录类型标识、下一条记录偏移量及固定内容（如"infimum"字符串）。

(4) User Records（用户记录，动态大小）

存储内容：实际数据行，采用紧凑行格式（Compact/Dynamic/Compressed）。
记录结构：
- 变长字段长度列表：逆序存储VARCHAR/TEXT等字段长度。
- NULL标志位：标记可为NULL的列。
- 记录头信息（5字节）：
  - delete_flag：标记记录是否被删除。
  - heap_no：记录在页中的相对位置（从2开始，0和1是Infimum和Supremum）。
  - record_type：记录类型（0=普通记录，1=B+树非叶子节点，2=最小记录，3=最大记录）。
  - next_record：当前记录到下一条记录的地址偏移量。
- 隐藏列：事务ID（6字节）、回滚指针（7字节），支撑MVCC与事务。
- 列值：实际存储的数据。
行溢出处理：Dynamic格式将大字段（如BLOB）存储在溢出页，本页仅保留20字节指针。

(5) Free Space（空闲空间，动态大小）

作用：为新记录或更新分配空间，支持动态空间管理。
机制：
- 插入时从空闲空间分配，删除记录后加入空闲链表供重用。
- 采用首次适应/最佳适应算法优化空间分配，减少碎片。

(6) Page Directory（页目录，动态大小）

核心作用：加速记录查找，通过槽（Slot）分组记录。
结构：
- 槽指向每组最大记录的偏移量，每组4-8条记录（最小记录组仅1条）。
- 支持二分查找（时间复杂度O(log n)），例如6条记录分2组，槽指向最小与最大记录。
查找流程：通过槽定位组，再遍历组内记录链表。

(7) File Trailer（文件尾，8字节）

核心作用：验证页完整性，防止写入中断导致数据损坏。
内容：校验和（与File Header的校验和匹配），确保磁盘写入一致性。

3. 页的存储和使用

(1) 行记录链表

行记录按照主键大小排序，形成一个链表
链表从Infimum开始，到Supremum结束
每条记录通过next_record指针连接到下一条记录
链表顺序：按照主键值从小到大排序

(2) 槽（Slot）分组

所有记录（包括Infimum和Supremum，不包括被删除的记录）被划分为几个组，每个组就表示为一个槽（Slot）。
分组规则：
- 最小记录（Infimum）所在的分组：1条
- 最大记录（Supremum）所在的分组：1～8条
- 其他分组：4～8条

(3) 页目录（Page Directory）的构建

每个组的最后一条记录（即主键值最大的记录）的头信息中，n_owned属性记录该组的记录数
将每个组最后一条记录的地址偏移量提取出来，按顺序存储到页目录
页目录中的这些偏移量称为槽（Slot）

(4) 二分法查询

首先是从B+树的根开始，逐层检索，直到找到叶子节点，也就是找到对应的数据⻚为止；
然后将数据⻚加载到内存中，⻚目录中的槽(slot)采用二分查找的方式确定记录所在的槽；
接着找到槽所在分组中主键值最小的记录；
最后在该槽分组中通过next_record属性从最小值行记录开始遍历链表的方式找到记录。

4. 页的管理机制

(1) 页的分配与回收

InnoDB使用**区（Extent）**作为分配单位，1个区=64个连续页（1MB）
每次分配时至少申请4-5个区
空闲空间（Free Space）被回收利用，减少碎片化

(2) 页内行记录的删除机制

当行记录被删除时：
- delete_flag被标记为1
- next_record变为0
- 上一条记录的next_record相应更新
记录不会立即从磁盘上移除，而是组成垃圾链表，占用的空间称为可重用空间
这样设计可以避免频繁的磁盘I/O操作

(3) 页的刷新机制

当页被修改后，会成为脏页（Dirty Page）
Master Thread定期将脏页刷新到磁盘
刷新策略由innodb_max_dirty_pages_pct和innodb_io_capacity参数控制

(4) 页的分裂与合并

前面说过数据页有固定的大小（通常为 16KB）。当页中的行数据达到存储极限时，InnoDB 会触发页分裂机制，将数据分散到新的页中。当页中的数据量减少到一定程度（例如小于 50%）时，InnoDB 会尝试合并当前页与相邻页，以减少存储碎片并优化查询效率。
页分裂的触发条件：

主键插入顺序：当新插入的记录超过页的容量时，触发页分裂。
非主键索引：对索引页的插入可能导致分裂，尤其是当索引值分布不均时。

页分裂的过程：

新页分配：从当前段中分配一个空闲页，用作分裂后的目标页。
数据迁移：将当前页中约一半的数据迁移至新页。
父节点更新：更新上层索引页中的指针，记录新页位置。

性能影响：

页分裂会导致树的深度增加，从而增加查询路径。
页合并会减少树的深度，但在高并发写入时可能引发锁争用。
频繁的分裂和合并可能导致存储碎片增多，从而降低存储利用率和检索性能。通过定期优化表（OPTIMIZE TABLE）可以缓解这一问题。

5. Named File Format机制

随着InnoDB存储引擎的发展，为了扩展支持新版本的特性，从InnoDB1.0.x版本开始，通过引入Named File Formats机制来解决不同版本下页结构兼容性的问题。

InnoDB存储引擎将1.0.x版本之前的文件格式（File Format）定义为Antelope，将新版本支持的文件格式定义为Barracuda，可以看出新的页格式包含旧版本的全部页格式。查看源码可以发现InnoDB定义了一个按首字母排序的动物名字（A~Z）的数组，可能后续会继续升级扩展。

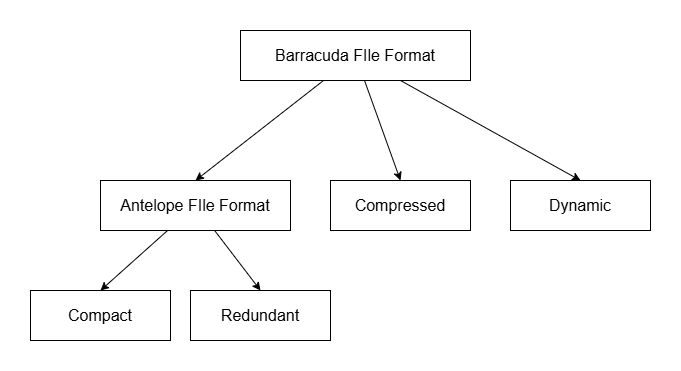

在这里插入图片描述
相关参数说明：

innodb_file_format：用来指定页文件格式，可以通过SHOW VARIABLES LIKE '%innodb_file_format%;命令来查看当前所使用的InnoDB存储擎的文件格式。
innodb_file_format_check：用来检测当前InnoDB存储引擎文件格式的支持度，该值默认为ON，如果出现不支持的文件格式，会在错误日志文件中抛出错误提示。

五、行（Row）

InnoDB的记录是以行的形式存储的，行结构通过紧凑的物理存储、隐式系统字段（如事务ID、回滚指针）及页内行槽优化，实现了高效的数据存储、事务支持和并发控制。

1. 行格式类型

InnoDB支持多种行记录格式，每种行格式在存储效率、性能上有所不同：

行格式类型	引入版本	特点
Compact	MySQL 5.0	比REDUNDANT更紧凑，减少存储空间（如NULL值不占额外空间），但仍有变长字段长度前缀
Redundant	InnoDB原始格式	存储固定长度字段和可变长度字段（如VARCHAR）时效率较低
Dynamic	MySQL 5.1	在MySQL 5.7+默认，支持大字段（如TEXT/BLOB）的“页外存储”（Off-Page），仅保留20字节指针在行内，避免行数据跨页
Compressed	MySQL 5.1	在Dynamic基础上增加对整页进行压缩，减少存储空间但增加CPU开销

(1) Compact行记格式

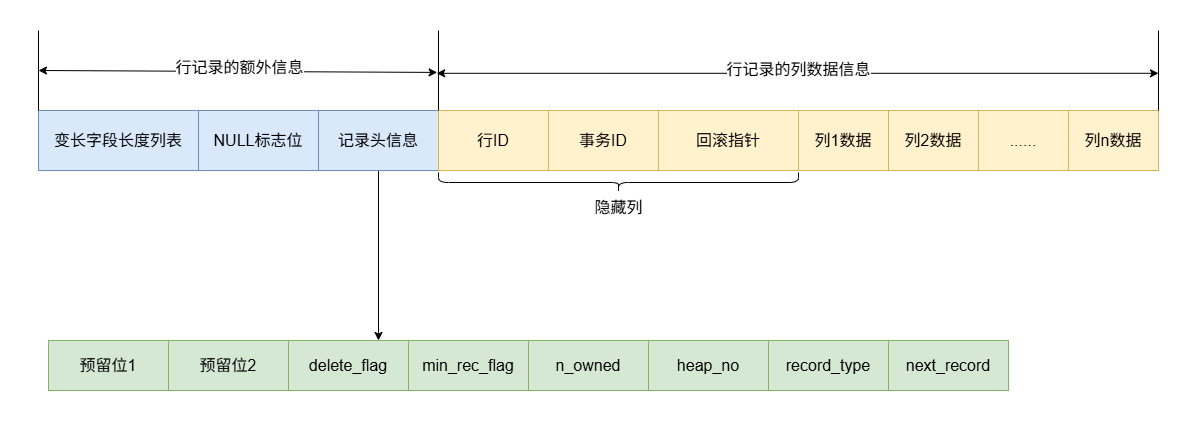

Compact行记录是在MySQL5.0中引入的，其设计目标是高效地存储数据。简单来说一个页中存放的行数据越多，其性能就越高。下图显示了Compact行记录的存储方式：
在这里插入图片描述

变长字段长度列表：按照列的顺序逆序记录每一个列实际数据的长度，如果列的长度小于 255 字节，则使用一个字节，否则使用 2 个字节。
NULL标志位：占用1字节，表示该行数据中是否存在有NULL值的列，有则用1表示。
记录头信息：占用5字节（40位），记录了该行属性相关的信息。
- 预留位1：占1位，未使用，预留位。
- 预留位2：占1位，未使用，预留位。
- delete_flag：占1位，表示该行是否已被删除。
- min_rec_flag：占1位，值为1，表示该行被定义为B+树的每层非叶子节点中最小的记录。
- n_owned：占4位，表示该行在当前页中槽分组的记录数。
- heap_no：占13位，表示该行在当前页中的索引位置。
- record_type：占3位，表示该行的类型，000表示普通，001表示B+树节点指针，010表示Infimum，011表示Supremum，1xx表示保留。
- next_record：占16位，表示指向页记录链表下一条记录的相对位置。
列数据信息：
- 自定义列（table column）：保存了用户表结构定义的全部列对应的真实数据。
- 行ID（rowid）：占6字节，隐藏列，不一定存在。仅当表没有定义主键，且该表也没有定义唯一索引，此时InnoDB会给每个行生成一个rowid作为B+树索引的排序编号。
- 事务ID（trx_id）：占6字节，隐藏列，一定存在。保存了最近修改该行的事务 ID（MVCC 可见性判断用）。
- 回滚指针（rollback_pointer）：占7字节，隐藏列。一定存在，保存的是回滚指针，指向 undo log 中的历史版本。

(2) Redundant行格式

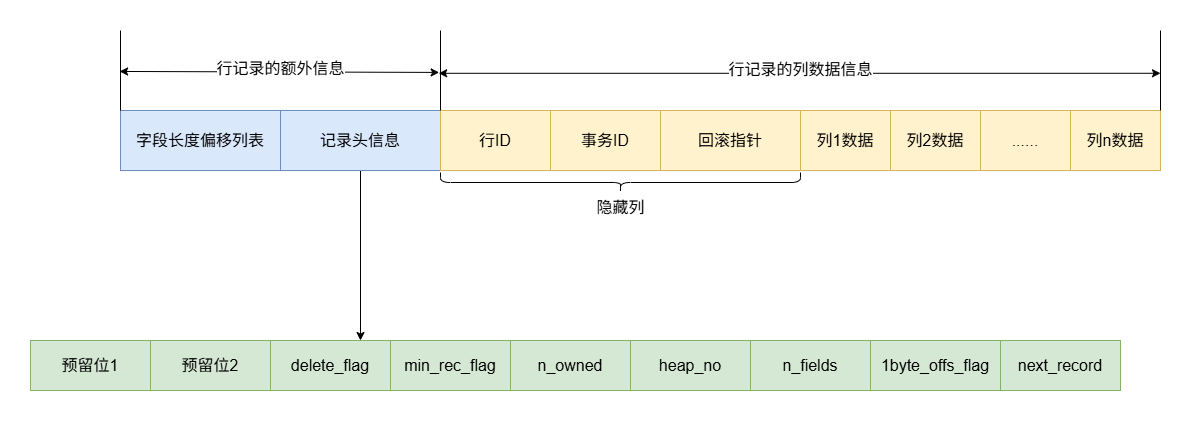

Redundant是MySQL5.0版本之前InnoDB的行记录存储方式，MySQL5.0支持 Redundant是为了兼容之前版本的页格式。下图显示了Redundant行记录的存储方式：
在这里插入图片描述

字段长度偏移列表：按照列的顺序逆序记录每一个列实际数据的长度的偏移量，即列存储的数据的实际长度为前后两个列的偏移量相减。如果列的长度小于 255 字节，则使用一个字节，否则使用 2 个字节。
记录头信息：占用6字节（48位），记录了该行属性相关的信息。
- 预留位1：占1位，未使用，预留位。
- 预留位2：占1位，未使用，预留位。
- delete_flag：占1位，表示该行是否已被删除。
- min_rec_flag：占1位，值为1，表示该行被定义为B+树的每层非叶子节点中最小的记录。
- n_owned：占4位，表示该行在当前页中槽分组的记录数。
- heap_no：占13位，表示该行在当前页中的索引位置。
- n_fields：占10位，表示该行记录的列的数量。最大值为1023，也就说明MySQL最大支持1023个列。
- 1byte_offs_flag：占1位，表示了字段长度偏移列表是占1字节还是2字节。
- next_record：占16位，表示从当前记录的真实数据到下一条记录的真实数据的地址偏移量。
列数据信息：
- 自定义列（table column）：保存了用户表结构定义的全部列对应的真实数据。
- 行ID（rowid）：占6字节，隐藏列，不一定存在。仅当表没有定义主键，且该表也没有定义唯一索引，此时InnoDB会给每个行生成一个rowid作为B+树索引的排序编号。
- 事务ID（trx_id）：占6字节，隐藏列，一定存在。保存了最近修改该行的事务 ID（MVCC 可见性判断用）。
- 回滚指针（rollback_pointer）：占7字节，隐藏列。一定存在，保存的是回滚指针，指向 undo log 中的历史版本。

(3) 溢出行数据

在了解行溢出前我们先了解一下MySQL InnoDB支持的VARCHAR类型长度问题：

官方公布的VARCHAR最大支持长度为65535字节，这个65535字节长度是表的全部列字段的字节长度之和。
在多字节字符编码下(如gbk/utf-8)最大只能支持65532字节。
在多字节字符编码下(如gbk/utf-8)建表语句中的VARCHAR(N)中的N表示的是N个字符长度，非字节长度。

问题来了，前面提到的页数据大小最大为16K，即16384字节。那么65532字节是怎么存放的呢？

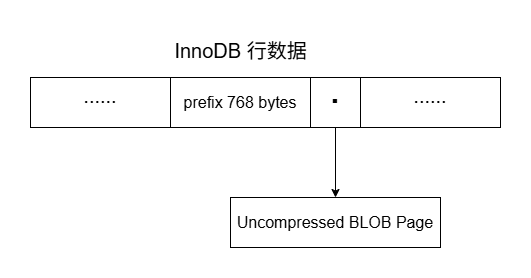

答案是：行溢出方式保存。在一般情况下，InnoDB的页数据都存放在页类型为B-tree Node中，当行数据超过8098字节时，就会发生行溢出，此时行溢出数据就会存放在Uncompressed Blob Page中。如下图，行数据只存储了前768字节的前缀（prefix）数据，剩余的行溢出偏移量数据指向行溢出页，也就是Uncompressed BLOB Page。
在这里插入图片描述

(4) Compressed和Dynamic行格式

InnoDB1.0.x版本开始引入了新的文件格式：Barracuda文件格式。Barracuda文件格式除了包含原有的Antelope文件格式（Compact和Redundant格式），同时新增了两种行记录格式：Compressed和Dynamic。

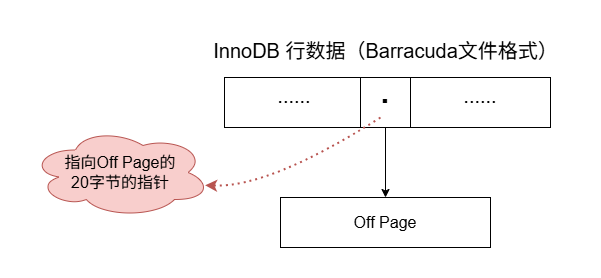

新的两种记录格式对于存放在BLOB中的数据采用了完全的行溢出的方式，如下图所示，在数据页中只存放20个字节的指针，实际的数据都存放在Off Page中，而之前的Compact和Redundant两种格式会存放768个前缀字节。
在这里插入图片描述
Compressed行记录格式的另一个功能就是，存储在其中的行数据会以zlib的算法进行压缩，因此对于BLOB、TEXT、VARCHAR这类大长度类型的数据能够进行非常有效的存储。
