中科亿海微SoM模组——国产散热控制板

国产散热控制板采用全国产器件，FPGA作为主控芯片，实现多路风扇的实时控制和传感器的信号检测功能。板上有EEPROM用于存储参数，通过两路IIC接口与外围设备以及传感器进行通信。国产散热控制板主要用于控制风扇的转速，以满足不同的冷却需求，使设备能够在特定温度范围内保持稳定运行。

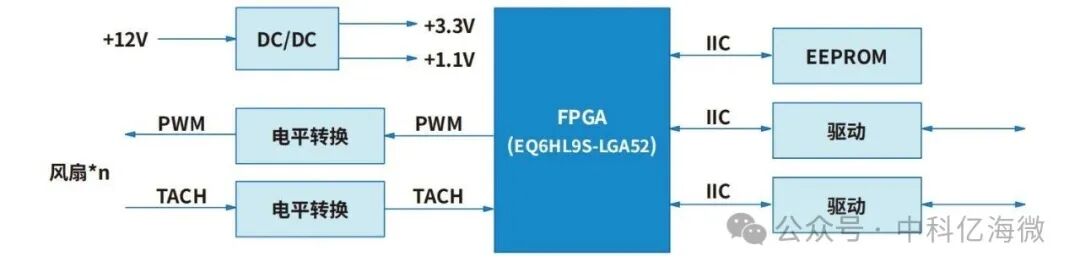

图 国产散热控制板原理框图

【方案特点】

●FPGA处理单元选用亿海神针®系列EQ6HL9S型芯片作为主控芯片，主要完成控制算法、与外部通信、参数存储控制和传感器信号检测功能；●信号接口单元，与风扇接口为PWM和TACH信号。用于控制风扇的转速以及检测风扇当前转速，形成闭环控制；同时完成3.3V和5V电平信号的转换；

●传感器接口单元，传感器预留两路IIC接口对外，实现传感器的接入和信号检测；

●国产散热控制板支持12V/48V两种类型的风扇，驱动电流最大为4.2A电流，驱动能力强。

【典型应用】

广泛应用于工业自动化、定制一体化设备、空调系统、电子设备散热、电子设备降噪、温室和农业、医疗设备、车辆散热和LED照明等领域。
