【FPGA+DSP系列】——（2）DSP最小核心板进行ADC采样实验（采集电位器输出电压）

前言

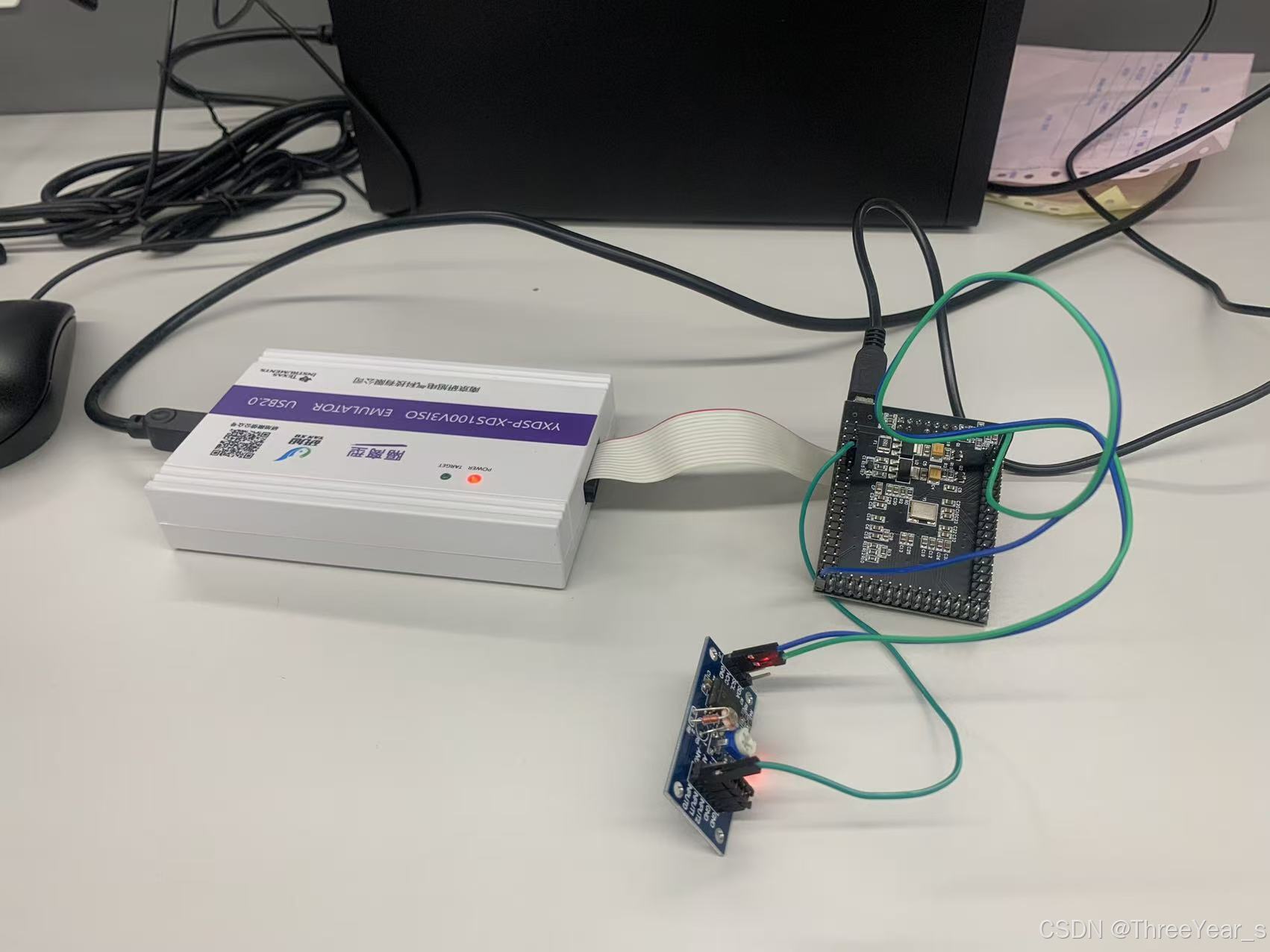

本来想DSP的第二篇写一下关于EPWM的实验，但是可能是手上的板子有问题，问题是上电后DSP芯片严重发烫，且排查不出来原因，又因为资源受限，示波器还不在旁边，所以没法验证EPWM脉冲的波形，所以直接换成ADC实验，ADC实验也是东拼西凑，找了一个模块，这个模块上有一个电位器，就拿这个电位器的输出当作adc采样的输入，凑活使用吧，一个是熟悉一下DSP的ADC的配置流程，另一个熟悉一下DEBUG的相关操作。

板子上电后芯片就发烫，仿真器也是返厂维修过，buff叠满了，准备自己买一套DSP的板子再，还需要买个逻辑分析仪，后面调试iic/uart/spi以及can等通信的时候能方便一点。

一、ADC采样准备

ADC参数描述

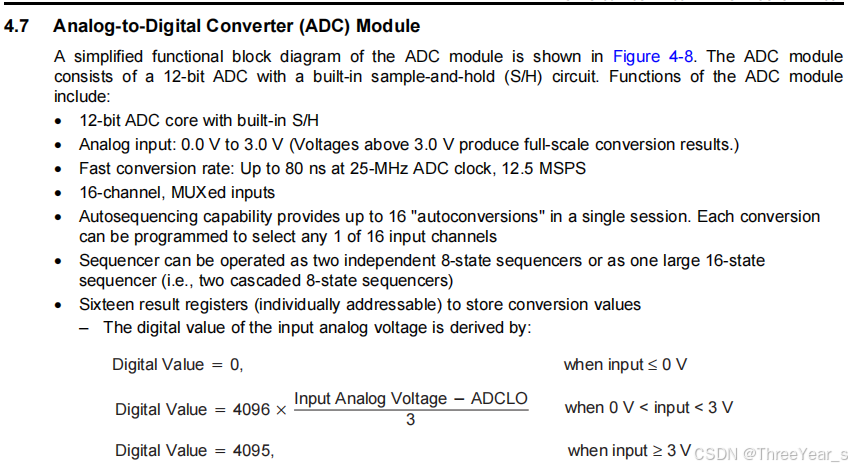

DSP实验用到的芯片是28335芯片，其中数据手册中关于ADC的相关描述如图所示，可以得到以下的信息。
首先这个adc是12位宽，模拟输入0-3V，数字量对应0-4095，步进0.73mv。
ADC时钟在25Mhz的情况，采样率12.5Mhz，转换2个周期。
16个通道
公式：V=(input_AV-ADCLO)*3/4096

ADC寄存器描述

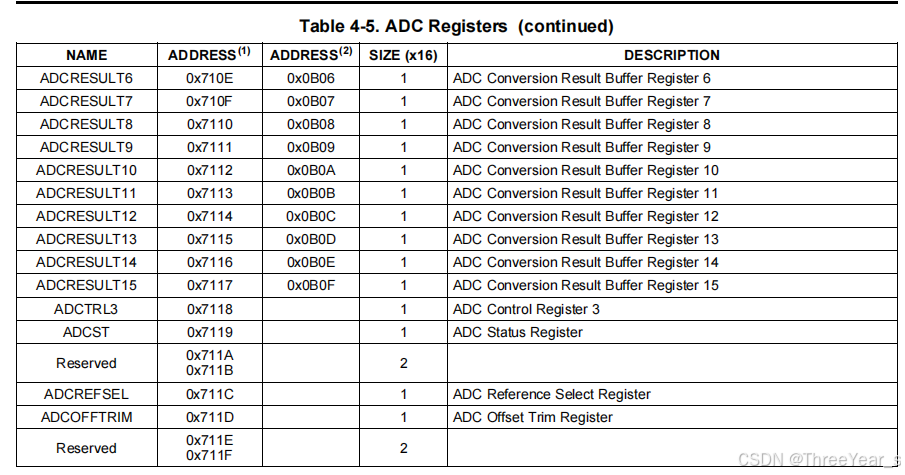

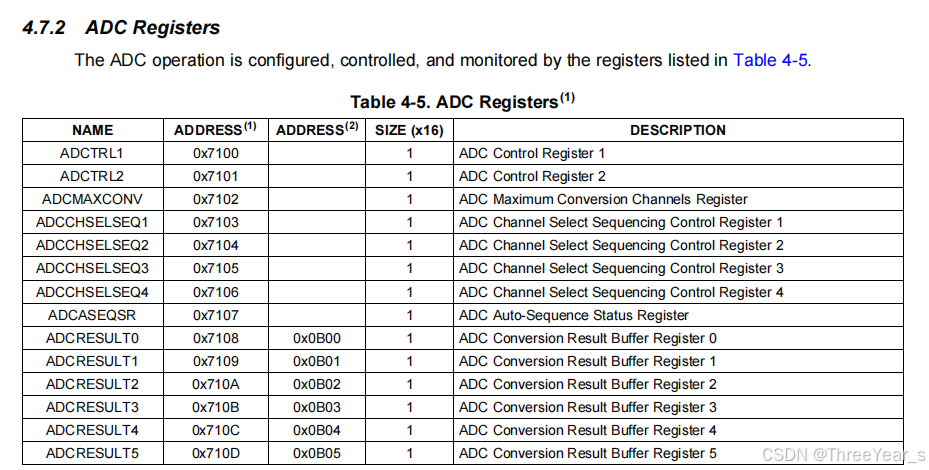

如下表，ADC所有寄存器的功能还有地址都在下表。具体用程序进行说明吧~

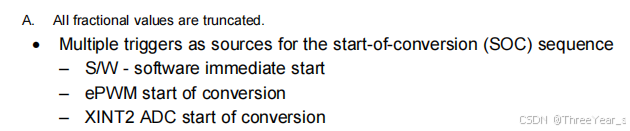

触发方式

二、代码解释

ADC.h声明

ADC采样CLK 设置为25Mhz，系统CLK150Mhz
3分频 ADC_MODCLK HSPCLK = SYSCLKOUT/(2ADC_MODCLK)
150/23=25

#ifndef ADC_H_
#define ADC_H_#include "DSP2833x_Device.h"     // DSP2833x 头文件
#include "DSP2833x_Examples.h"   // DSP2833x 例子相关头文件#define ADC_MODCLK 3
#define ADC_CKPS   0x1   // ADC module clock = HSPCLK/2*ADC_CKPS   = 25.0MHz/(1*2) = 12.5MHz
#define ADC_SHCLK  0xf   // S/H width in ADC module periods                        = 16 ADC clocksvoid ADC_Init(void);
Uint16 Read_ADCValue(void);#endif /* ADC_H_ */

ADC.c

#include "adc.h"void ADC_Init(void)
{// Specific clock setting for this example:EALLOW;SysCtrlRegs.PCLKCR0.bit.ADCENCLK = 1;    // ADC 使能 ADC 外设时钟及设置 ADC 工作时钟EDIS;// Specific clock setting for this example:EALLOW;//系统时钟 150M 不能直接供 ADC 工作时钟使用，需分频后才行SysCtrlRegs.HISPCP.all = ADC_MODCLK;	// HSPCLK = SYSCLKOUT/(2*ADC_MODCLK) EDIS;InitAdc();  // For this example, init the ADC// Specific ADC setup for this example:AdcRegs.ADCTRL1.bit.ACQ_PS = ADC_SHCLK;  //顺序采样方式AdcRegs.ADCTRL3.bit.ADCCLKPS = ADC_CKPS; // ADC 工作 25M 下不分频AdcRegs.ADCTRL1.bit.SEQ_CASC = 1;        // 1  Cascaded mode 1 通道模式AdcRegs.ADCCHSELSEQ1.bit.CONV00 = 0x0;   // A0 为采样通道AdcRegs.ADCTRL1.bit.CONT_RUN = 1;       // Setup continuous run 连续采样模式AdcRegs.ADCMAXCONV.bit.MAX_CONV1 = 0x0; //最大采样通道数 只用到A0 // Start SEQ1AdcRegs.ADCTRL2.all = 0x2000;  //触发方式 软件触发}Uint16 Read_ADCValue(void)
{while (AdcRegs.ADCST.bit.INT_SEQ1== 0);//查询转换是否结束AdcRegs.ADCST.bit.INT_SEQ1_CLR = 1;//清除中断标志位return AdcRegs.ADCRESULT0>>4;//将转换结果返回出去//ADC 转换后的数据存储在结果寄存器内，只需读取相应的结果寄存器即可，并且有效数据是高 12 位，所以读取后的值要将低 4 位移除
}

总结

本文介绍了在DSP最小核心板上进行ADC采样实验的过程。由于EPWM实验遇到硬件问题（芯片发烫），作者改为使用电位器输出电压作为ADC采样输入。实验基于28335芯片，其ADC为12位分辨率（0-3V对应0-4095），采样率12.5MHz。文章详细说明了ADC寄存器配置和触发方式，并提供了完整的代码实现，包括ADC初始化（设置时钟分频、采样模式等）和采样值读取函数。该实验既帮助熟悉DSP的ADC配置流程，也为后续调试通信接口（I2C/UART/SPI/CAN等）做准备。
