【qml-12】Quick3D实现机器人鼠标拖拽转换视角（无限角度）与滚轮缩放

news 2025/9/29 5:53:14

背景：

还是这个机器人示教器项目，上一篇说到使用WasdController实现的拖拽视角，并不是很完美。此篇记录的是：

可以使用鼠标拖拽，实现视角的无限切换，无论物体现在什么姿态，只管任意拖拽鼠标，直到想要的姿态为止。

可以使用鼠标滚轮缩放物体大小。

可以一键重置。

WasdController：

之所以说这种方式不好，是基于我最初的需求而言。如果想拖拽鼠标转换视角，那它就有bug。

因为WasdController的功能，实际是控制目标节点的相对姿态，假设目标节点是个有生命虫子，它原本的姿态是跟屏幕前的你一样，面朝屏幕深处，背朝屏幕（也就是你），上下左右跟屏幕前的你一样。

所以想象一下，如果是个3d游戏，极品飞车那种室外视角，屏幕里那个车的姿态。使用WasdController时，在屏幕上拖拽上下左右，车头就会随动。

（图片源于网络，如有侵权请告知）

再想象如果让WasdController控制相机，用鼠标在屏幕上拖动上下左右时，很像极品飞车的车内视角，或者cs这类第一视角的游戏画面效果。

（图片源于网络，如有侵权请告知）

而且WasdController还可以支持键盘操作。所以实际上如果你用quick做个3d游戏，真的可以。

只是对于我最初的需求而言不太合适。所以就有了下面新的方法。

在这之前还是要强调一句，非常推荐先做demo，把可能的各种数值做成可以在界面调整的，范围大一些。方便调试。想象一下，只旋转镜头（camera）的话，等于自己扭头，很可能看不见目标物体，所以要调整参数，才知道具体什么效果。

MouseArea：

其实最早想到的就是用这个了，只不过刚好看到WasdController，就想着尽量简单去实现，无奈它不能胜任，所以下面看如何用MouseArea实现。

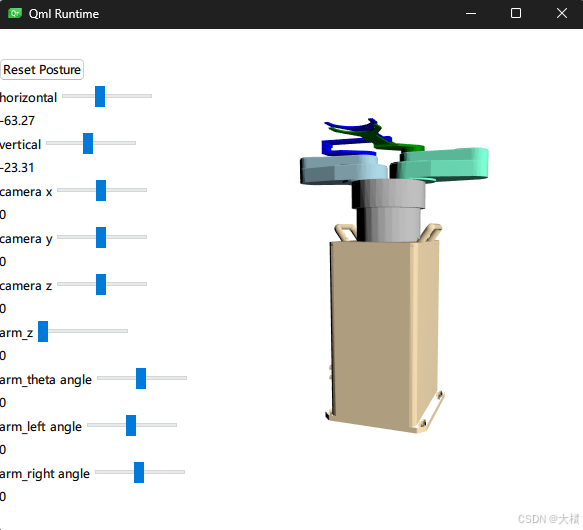

先回顾一下我曾做过的一个简单版的预览调试界面：

左边滑块按照从上往下说。

1、横向：实际是调整的机器人节点的z轴欧拉旋转，也就是说，无论总体场景的姿态如何，只要左右拖动，机器人即自己左右转。

2、纵向：实际是机器人父级节点的x轴欧拉旋转。

3、camera xyz：很少用，也就一开始用一下看看效果。镜头上下远近动，物体就动（上下左右正好相反）。

4、上条中，本次使用的就是camera的z，控制远近，也就是大小（近大远小）。

5、后面就是机器人关节控制，本次不说了。

最上面的复位：让1、2归零，以及下文实现的机器人相关参数归零。

下面以代码为例说明。

RobotArea.qml：

只取部分节选。

//定义属性，用于外界输入参数property double _dAngleHorizontal: 0property double _dAngleVertical: 0//让外界知道鼠标拖拽的幅度readonly property double _dX_AngleDraged: _ma._dX_AngleDragedreadonly property double _dY_AngleDraged: _ma._dY_AngleDraged//让外界调用，用于重置姿态function f_ResetPosture(){_ma._rX_prev = 0;_ma._rY_prev = 0;_ma._dX_draged = 0;_ma._dY_draged = 0;_ma._dX_AngleDraged = 0;_ma._dY_AngleDraged = 0;}//让外界知道滚轮变化数值，实际对应相机z轴数值，也就是远近property double _dScale: 0//之前的WasdController不用了// WasdController {//     controlledObject: scene//     xSpeed: -0.1//     ySpeed: -0.1// }MouseArea {id: _maanchors.fill: parentproperty real _rX_prev: 0property real _rY_prev: 0property double _dX_draged: 0property double _dY_draged: 0property double _dX_AngleDraged: 0property double _dY_AngleDraged: 0onPressed: {_rX_prev = mouseX;_rY_prev = mouseY;}onPositionChanged: {let dDraged360 = 360 * 8000 / 720;_dX_draged += mouseX - _rX_prev;if (_dX_draged > dDraged360) { _dX_draged = 0; }if (_dX_draged < -dDraged360) { _dX_draged = 0; }_dY_draged += mouseY - _rY_prev;if (_dY_draged > dDraged360) { _dY_draged = 0; }if (_dY_draged < -dDraged360) { _dY_draged = 0; }_dX_AngleDraged = _dX_draged * 720 / 8000;_dY_AngleDraged = _dY_draged * 720 / 8000;}onWheel: (wheel) => {if (wheel.angleDelta.y > 0){root._dScale++;if (root._dScale > 20) { root._dScale = 20; }}if (wheel.angleDelta.y < 0){root._dScale--;if (root._dScale < -20) { root._dScale = -20; }}}}

我认为代码应该见名知意了。我把MouseArea放在RobotArea里面，算是封装，外界调用时更简洁。逻辑上划分清楚。

数据类型：real和double通用就得了，没影响。

drag值：大于360或小于-360时让它归零，就实现无限翻转了。

滚轮wheel值：往前滚动是120，往后是-120，这个qt设计的不好，计数还得自己搞。这个数对应外界camera的z轴值，我的项目具体情况是，z轴取值正负20，同样要自己试过才知道多大值合适。

main_simple.qml：

最外层的界面。将来集成到项目时，也是参考此界面的代码，可以把RobotArea当做组件用。

    RowLayout {anchors.fill: parentColumnLayout {Layout.fillHeight: true//复位按钮Button {text: "Reset Posture"onClicked: {sldr_horizontal.value = 0;sldr_vertical.value = 0;_robot.f_ResetPosture();_robot._dScale = 0;}}//横向姿态RowLayout {Label { text: "horizontal" }Slider {id:sldr_horizontalfrom: -360to: 360value: 0}}Label { text: sldr_horizontal.value }//纵向姿态RowLayout {Label { text: "vertical" }Slider {id:sldr_verticalfrom: -360to: 360value: 0}}Label { text: sldr_vertical.value }...//远近、大小RowLayout {Label { text: "camera z" }Slider {id:sldr_cmr_zfrom: -20to: 20value: 0}}Label { text: sldr_cmr_z.value }...}RobotArea {id: _robotLayout.fillHeight: trueLayout.fillWidth: true//横纵姿态_dAngleHorizontal: sldr_horizontal.value_dAngleVertical: sldr_vertical.value//远近大小_dCameraZ: sldr_cmr_z.value...//拖拽、滚轮on_DX_AngleDragedChanged: sldr_horizontal.value = _dX_AngleDragedon_DY_AngleDragedChanged: sldr_vertical.value = _dY_AngleDragedon_DScaleChanged: sldr_cmr_z.value = -_dScale}}

以上种种，有些貌似能用属性绑定很简洁，但不行，有些会发生循环绑定。如果用过TabBar和SwipeView组合，一定知道官方代码有

onCurrentIndexChanged: tabBar.setCurrentIndex(currentIndex)

setCurrentIndex函数就是设置当前索引，但不触发indexChanged信号，很显然就是有些绑定不能让它陷入死循环，要手动控制。这就是这类函数的意义。
