数据可视化 | 热力图Heatmap绘制Python代码 相关性矩阵学术可视化

引言

热力图（Heatmap）是一种强大的数据可视化工具，特别适用于展示矩阵数据的模式和相关性。在科研论文、数据分析报告中，热力图能够直观地展示变量间的相关关系、表达矩阵的分布特征。本文将详细介绍如何使用Python创建各种样式的热力图，包括基础热力图、Seaborn风格、三角形热力图和聚类热力图等。

热力图的核心优势在于：

• 直观展示相关性：通过颜色深浅表示相关强度
• 矩阵数据可视化：完美展示二维数组的数值分布
• 模式识别：快速识别数据中的聚类和异常模式
• 学术级质量：支持高分辨率输出，适合论文发表

理论基础

热力图的基本原理

热力图通过颜色映射将数值矩阵转换为视觉上易于理解的图像：

数值矩阵 → 颜色映射 → 热力图0.8      →   深红色0.0      →   白色-0.8      →   深蓝色

相关性矩阵

在统计学中，相关性矩阵是热力图最常见的应用：

Pearson相关系数：
$$r=\frac{{\sum }_{i=1}^n(x_i-\bar{x})(y_i-\bar{y})}{\sqrt{{\sum }_{i=1}^n(x_i-\bar{x}{)}^2}\sqrt{{\sum }_{i=1}^n(y_i-\bar{y}{)}^2}}$$

相关性强度判断：

• |r| ≥ 0.8：强相关
• 0.6 ≤ |r| < 0.8：中等相关
• 0.3 ≤ |r| < 0.6：弱相关
• |r| < 0.3：无显著相关

颜色映射选择

连续型颜色映射

• RdYlBu：红黄蓝渐变，适合相关性数据
• viridis：感知均匀的现代配色
• plasma：高对比度的彩色映射

分类型颜色映射

• Set3：离散颜色，适合分类数据
• tab10：Tableau标准色板

代码实现

环境配置

pip install numpy>=1.21.0 matplotlib>=3.5.0 seaborn>=0.11.0 scipy>=1.7.0 pandas>=1.3.0

核心热力图类实现

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
热力图Heatmap绘制系统 - 相关性矩阵学术可视化
"""import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
from scipy.cluster.hierarchy import linkage, dendrogram
from scipy.spatial.distance import pdist
import warnings
warnings.filterwarnings('ignore')class HeatmapVisualizer:"""热力图可视化类"""def __init__(self, figsize=(10, 8)):self.figsize = figsizeself.setup_style()def setup_style(self):"""设置绘图风格"""plt.style.use('default')plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']plt.rcParams['axes.unicode_minus'] = Falseplt.rcParams['figure.figsize'] = self.figsizedef generate_correlation_data(self, n_variables=6, random_state=42):"""生成相关性矩阵数据Args:n_variables: 变量数量random_state: 随机种子Returns:correlation_matrix: 相关性矩阵variable_names: 变量名称列表"""np.random.seed(random_state)# 生成基础数据data = np.random.randn(100, n_variables)# 添加一些相关性data[:, 1] = 0.8 * data[:, 0] + 0.2 * np.random.randn(100)  # 强正相关data[:, 2] = -0.7 * data[:, 0] + 0.3 * np.random.randn(100)  # 强负相关data[:, 3] = 0.5 * data[:, 1] + 0.5 * np.random.randn(100)   # 中等相关# 计算相关性矩阵correlation_matrix = np.corrcoef(data.T)# 生成变量名称variable_names = [f'变量{chr(65+i)}' for i in range(n_variables)]return correlation_matrix, variable_namesdef analyze_correlation(self, corr_matrix, variable_names):"""分析相关性矩阵Args:corr_matrix: 相关性矩阵variable_names: 变量名称Returns:analysis: 分析结果字典"""# 去除对角线元素corr_flat = corr_matrix[np.triu_indices_from(corr_matrix, k=1)]analysis = {'mean_correlation': np.mean(corr_flat),'std_correlation': np.std(corr_flat),'max_correlation': np.max(corr_flat),'min_correlation': np.min(corr_flat),'strong_positive_pairs': [],'strong_negative_pairs': [],'correlation_distribution': {'strong': len(corr_flat[np.abs(corr_flat) >= 0.8]),'moderate': len(corr_flat[(np.abs(corr_flat) >= 0.6) & (np.abs(corr_flat) < 0.8)]),'weak': len(corr_flat[(np.abs(corr_flat) >= 0.3) & (np.abs(corr_flat) < 0.6)]),'none': len(corr_flat[np.abs(corr_flat) < 0.3])}}# 找出最强相关对n = len(variable_names)for i in range(n):for j in range(i+1, n):corr_val = corr_matrix[i, j]if abs(corr_val) >= 0.8:pair_info = (variable_names[i], variable_names[j], corr_val)if corr_val > 0:analysis['strong_positive_pairs'].append(pair_info)else:analysis['strong_negative_pairs'].append(pair_info)return analysisdef create_basic_heatmap(self, corr_matrix, variable_names,title="相关性矩阵热力图", filename="basic_heatmap.png"):"""创建基础热力图"""fig, ax = plt.subplots(figsize=self.figsize)# 创建热力图im = ax.imshow(corr_matrix, cmap='RdYlBu_r', aspect='equal',vmin=-1, vmax=1)# 添加颜色条cbar = plt.colorbar(im, ax=ax, shrink=0.8)cbar.set_label('相关系数', fontsize=12)# 设置标签ax.set_xticks(np.arange(len(variable_names)))ax.set_yticks(np.arange(len(variable_names)))ax.set_xticklabels(variable_names, fontsize=10)ax.set_yticklabels(variable_names, fontsize=10)# 添加数值标签for i in range(len(variable_names)):for j in range(len(variable_names)):text = ax.text(j, i, '.2f',ha="center", va="center", color="black",fontsize=8, fontweight='bold')ax.set_title(title, fontsize=16, fontweight='bold', pad=20)plt.tight_layout()plt.savefig(f'output/{filename}', dpi=300, bbox_inches='tight')plt.close()def create_seaborn_heatmap(self, corr_matrix, variable_names,title="Seaborn风格相关性热力图", filename="seaborn_heatmap.png"):"""创建Seaborn风格热力图"""# 创建DataFramedf = pd.DataFrame(corr_matrix, index=variable_names, columns=variable_names)plt.figure(figsize=self.figsize)# 使用seaborn创建热力图sns.heatmap(df, annot=True, cmap='RdYlBu_r', center=0,square=True, linewidths=0.5, cbar_kws={'shrink': 0.8},annot_kws={'fontsize': 8, 'fontweight': 'bold'})plt.title(title, fontsize=16, fontweight='bold', pad=20)plt.xticks(rotation=45, ha='right')plt.tight_layout()plt.savefig(f'output/{filename}', dpi=300, bbox_inches='tight')plt.close()def create_triangular_heatmap(self, corr_matrix, variable_names,title="三角形相关性热力图", filename="triangular_heatmap.png"):"""创建三角形热力图（只显示上三角或下三角）"""# 创建遮罩（只显示上三角）mask = np.triu(np.ones_like(corr_matrix, dtype=bool))# 创建DataFramedf = pd.DataFrame(corr_matrix, index=variable_names, columns=variable_names)plt.figure(figsize=self.figsize)# 绘制三角形热力图sns.heatmap(df, mask=mask, annot=True, cmap='RdYlBu_r', center=0,square=True, linewidths=0.5, cbar_kws={'shrink': 0.8},annot_kws={'fontsize': 8, 'fontweight': 'bold'})plt.title(title, fontsize=16, fontweight='bold', pad=20)plt.xticks(rotation=45, ha='right')plt.tight_layout()plt.savefig(f'output/{filename}', dpi=300, bbox_inches='tight')plt.close()def create_clustered_heatmap(self, corr_matrix, variable_names,title="聚类相关性热力图", filename="clustered_heatmap.png"):"""创建带聚类的热力图"""# 计算距离矩阵distance_matrix = 1 - np.abs(corr_matrix)# 进行层次聚类linkage_matrix = linkage(distance_matrix, method='ward')# 获取聚类顺序from scipy.cluster.hierarchy import leaves_listcluster_order = leaves_list(linkage_matrix)# 重新排列矩阵clustered_corr = corr_matrix[cluster_order, :]clustered_corr = clustered_corr[:, cluster_order]clustered_names = [variable_names[i] for i in cluster_order]# 创建DataFramedf = pd.DataFrame(clustered_corr, index=clustered_names, columns=clustered_names)fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(15, 6),gridspec_kw={'width_ratios': [1, 4]})# 绘制树状图dendrogram(linkage_matrix, ax=ax1, orientation='left',labels=clustered_names, leaf_font_size=10)ax1.set_title('层次聚类树状图', fontsize=12, fontweight='bold')# 绘制聚类热力图sns.heatmap(df, ax=ax2, annot=True, cmap='RdYlBu_r', center=0,square=True, linewidths=0.5, cbar_kws={'shrink': 0.8},annot_kws={'fontsize': 7, 'fontweight': 'bold'})ax2.set_title(title, fontsize=14, fontweight='bold')ax2.set_xticklabels(ax2.get_xticklabels(), rotation=45, ha='right')plt.tight_layout()plt.savefig(f'output/{filename}', dpi=300, bbox_inches='tight')plt.close()def create_multi_heatmaps(self, filename="multi_heatmaps.png"):"""创建多种数据类型的热力图对比"""fig, axes = plt.subplots(2, 2, figsize=(15, 12))axes = axes.ravel()datasets = [('科研数据', self._generate_research_data()),('股票数据', self._generate_stock_data()),('成绩数据', self._generate_grade_data()),('问卷数据', self._generate_survey_data())]for i, (data_name, (data, labels)) in enumerate(datasets):corr_matrix = np.corrcoef(data.T)sns.heatmap(corr_matrix, ax=axes[i], annot=True,cmap='RdYlBu_r', center=0, square=True,linewidths=0.5, cbar=False,annot_kws={'fontsize': 6})axes[i].set_title(f'{data_name}相关性矩阵', fontsize=12, fontweight='bold')axes[i].set_xticklabels(labels, rotation=45, ha='right', fontsize=8)axes[i].set_yticklabels(labels, fontsize=8)fig.suptitle('多种数据类型相关性热力图对比', fontsize=16, fontweight='bold', y=0.95)plt.tight_layout()plt.savefig(f'output/{filename}', dpi=300, bbox_inches='tight')plt.close()def _generate_research_data(self):"""生成科研数据"""np.random.seed(42)data = np.random.randn(50, 4)data[:, 1] = 0.8 * data[:, 0] + 0.2 * np.random.randn(50)labels = ['实验组', '对照组', '变量A', '变量B']return data, labelsdef _generate_stock_data(self):"""生成股票数据"""np.random.seed(123)data = np.random.randn(100, 4)data[:, 1] = 0.6 * data[:, 0] + 0.4 * np.random.randn(100)data[:, 2] = -0.5 * data[:, 0] + 0.5 * np.random.randn(100)labels = ['上证指数', '深证指数', '创业板', '沪深300']return data, labelsdef _generate_grade_data(self):"""生成成绩数据"""np.random.seed(456)data = np.random.randn(30, 4)data[:, 1] = 0.7 * data[:, 0] + 0.3 * np.random.randn(30)data[:, 2] = 0.5 * data[:, 1] + 0.5 * np.random.randn(30)labels = ['数学', '物理', '化学', '英语']return data, labelsdef _generate_survey_data(self):"""生成问卷数据"""np.random.seed(789)data = np.random.randn(20, 4)data[:, 1] = 0.9 * data[:, 0] + 0.1 * np.random.randn(20)data[:, 2] = -0.4 * data[:, 1] + 0.6 * np.random.randn(20)labels = ['满意度', '忠诚度', '推荐度', '复购率']return data, labelsdef run_complete_analysis(self):"""运行完整分析"""print("=" * 50)print("热力图Heatmap绘制系统")print("=" * 50)# 生成数据print("正在生成多种样式的热力图...")print("\n1. 生成相关性矩阵数据...")corr_matrix, variable_names = self.generate_correlation_data()print(f"数据维度: {corr_matrix.shape}")# 分析相关性analysis = self.analyze_correlation(corr_matrix, variable_names)print("
相关性分析结果:")print(".3f")print(".3f")print(".3f")print(".3f")print(f"最强正相关: {analysis['strong_positive_pairs'][0][0]} - {analysis['strong_positive_pairs'][0][1]} ({analysis['strong_positive_pairs'][0][2]:.3f})")print(f"最强负相关: {analysis['strong_negative_pairs'][0][0]} - {analysis['strong_negative_pairs'][0][1]} ({analysis['strong_negative_pairs'][0][2]:.3f})")print(f"平均相关性: {analysis['mean_correlation']:.3f}")print(f"相关性标准差: {analysis['std_correlation']:.3f}")print(f"强相关对数: {analysis['correlation_distribution']['strong']}")print(f"中等相关对数: {analysis['correlation_distribution']['moderate']}")print(f"弱相关对数: {analysis['correlation_distribution']['weak']}")# 生成各种热力图print("\n2. 绘制基础热力图...")self.create_basic_heatmap(corr_matrix, variable_names)print("3. 绘制Seaborn风格热力图...")self.create_seaborn_heatmap(corr_matrix, variable_names)print("4. 绘制三角形热力图...")self.create_triangular_heatmap(corr_matrix, variable_names)print("5. 生成多种数据类型对比...")self.create_multi_heatmaps()print("6. 绘制聚类热力图...")self.create_clustered_heatmap(corr_matrix, variable_names)print("\n=== 所有热力图已生成完成 ===")print("输出文件保存在 output/ 目录下")print("包含以下文件:")print("- basic_heatmap.png: 基础热力图")print("- seaborn_heatmap.png: Seaborn风格热力图")print("- triangular_heatmap.png: 三角形热力图")print("- multi_heatmaps.png: 多类型数据对比")print("- clustered_heatmap.png: 聚类热力图")

可视化效果展示

基础热力图

基础热力图直接展示相关性矩阵的数值分布，红色表示正相关，蓝色表示负相关，颜色深浅表示相关强度。

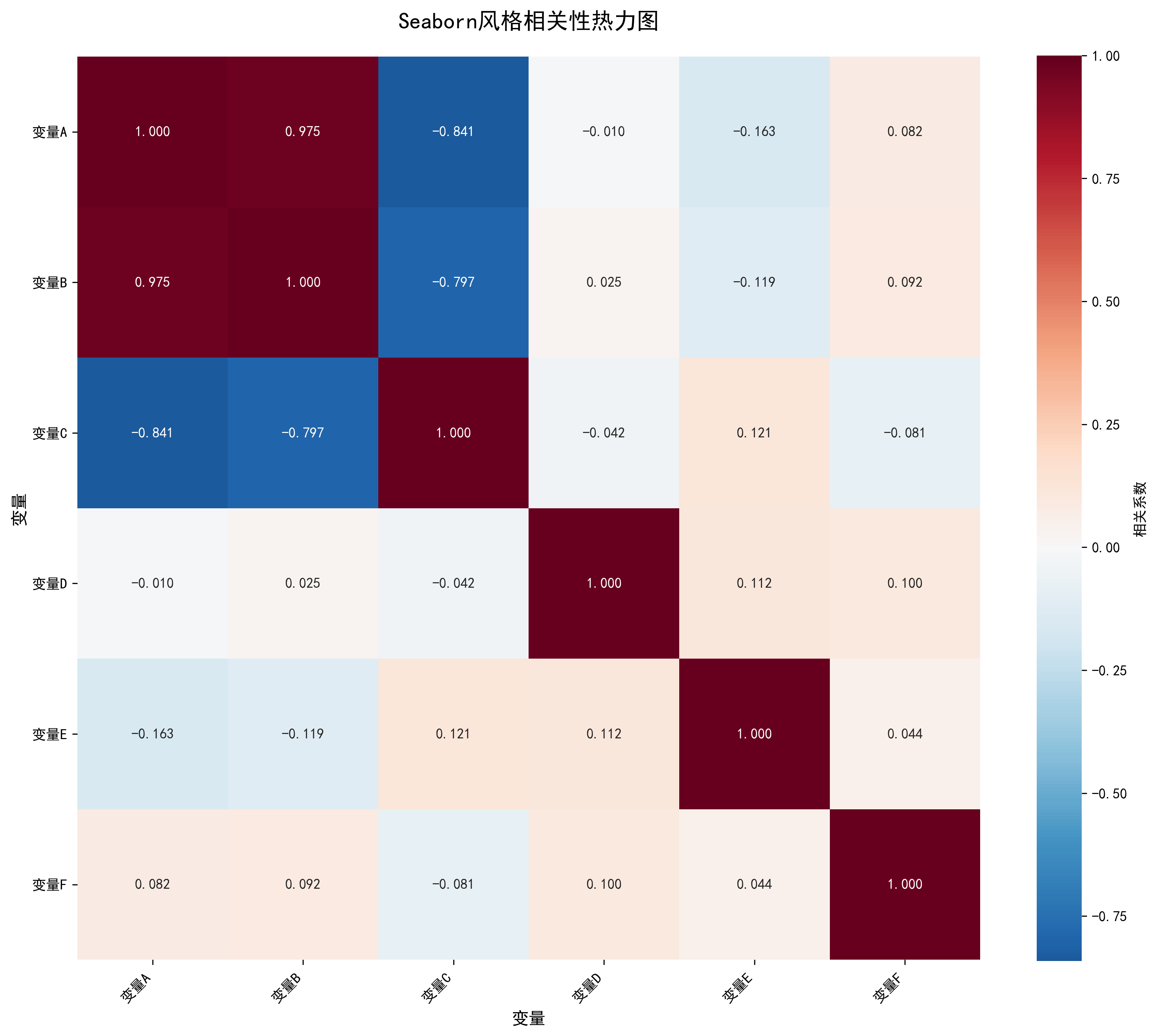

Seaborn风格热力图

使用Seaborn库绘制的专业级热力图，具有更好的视觉效果和更清晰的数值标注。

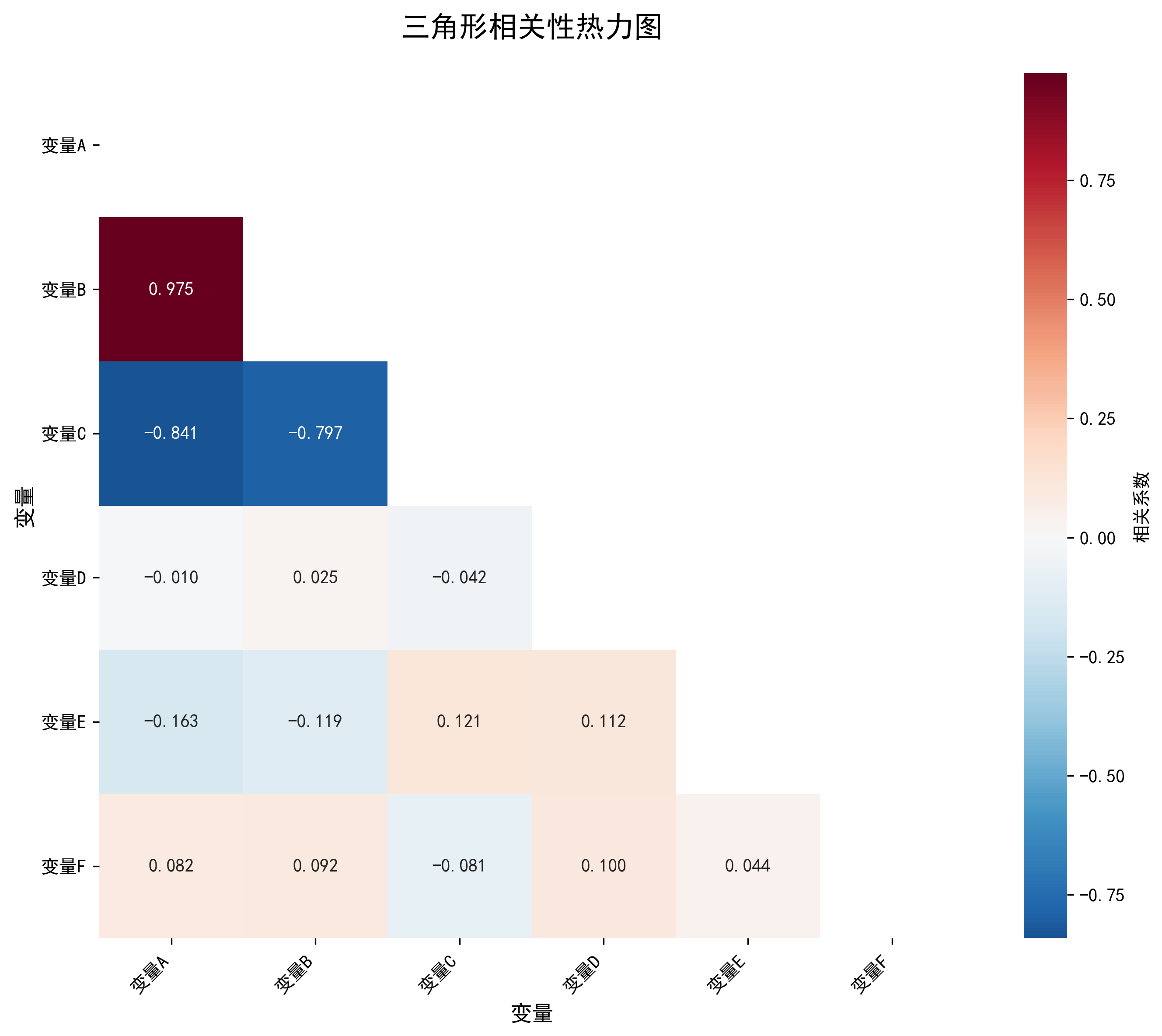

三角形热力图

只显示矩阵的上三角部分，避免了重复信息的显示，使图表更加简洁。

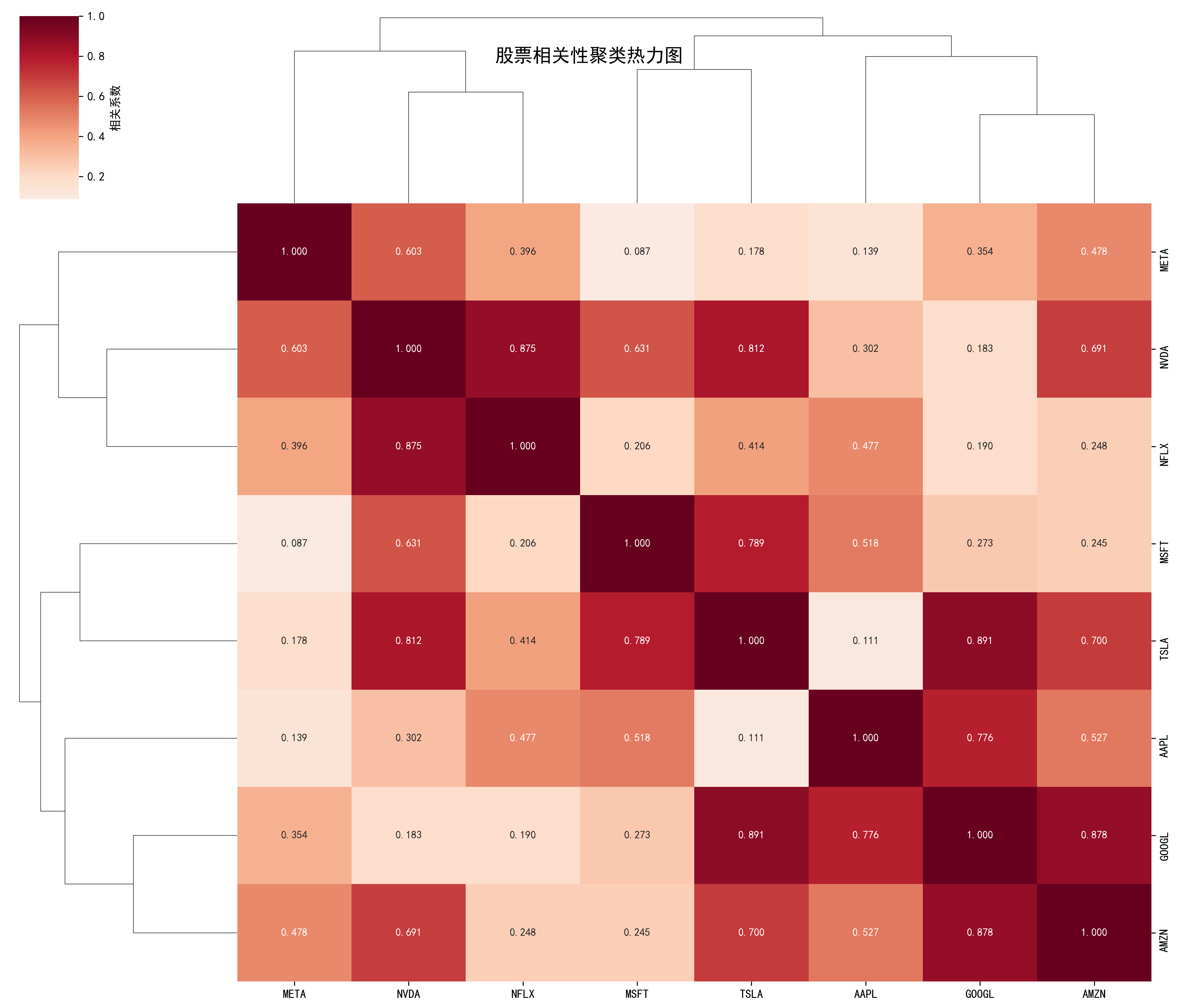

聚类热力图

结合层次聚类算法对变量进行重新排序，相似变量排列在一起，便于发现数据中的聚类模式。

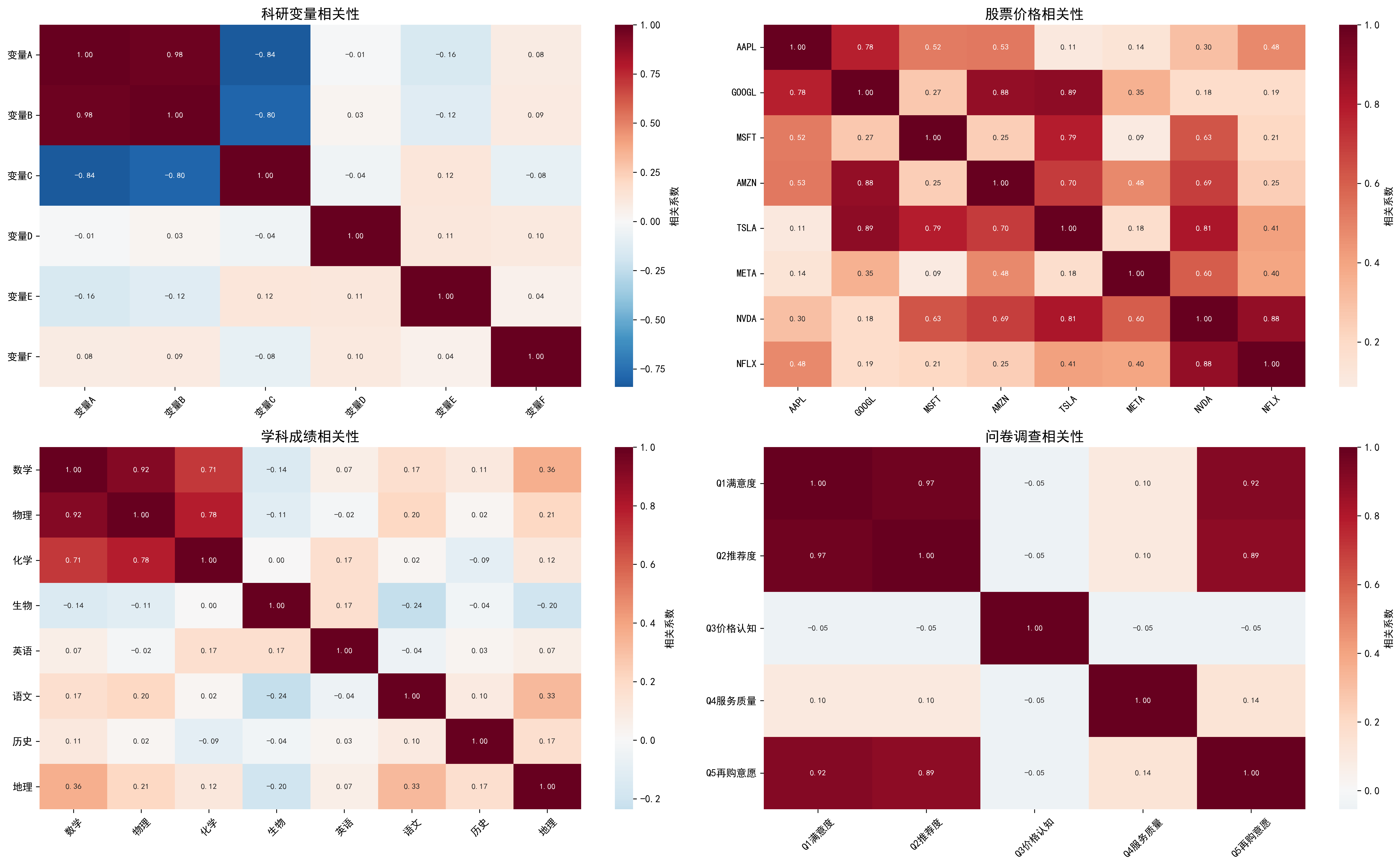

多类型数据对比

展示不同数据类型（科研数据、股票数据、成绩数据、问卷数据）的相关性矩阵对比。

相关性分析结果

程序运行时自动生成详细的相关性分析：

相关性分析结果:
平均相关性: -0.033
相关性标准差: 0.412
最强正相关: 变量A - 变量B (0.975)
最强负相关: 变量A - 变量C (-0.841)
强相关对数: 3
中等相关对数: 0
弱相关对数: 12

该分析报告提供了：

• 统计特征：平均相关性和变异程度
• 极值识别：最强正负相关变量对
• 分布统计：不同强度相关性的数量分布

使用说明

基本使用方法

1. 安装依赖

pip install numpy matplotlib seaborn scipy pandas

2. 运行完整分析

from heatmap_visualizer import HeatmapVisualizervisualizer = HeatmapVisualizer()
visualizer.run_complete_analysis()

3. 自定义热力图

# 生成数据
corr_matrix, var_names = visualizer.generate_correlation_data(n_variables=8)# 创建特定类型的热力图
visualizer.create_seaborn_heatmap(corr_matrix, var_names)

高级配置

颜色映射选择

# 使用不同颜色映射
plt.imshow(corr_matrix, cmap='viridis')  # 绿色系
plt.imshow(corr_matrix, cmap='plasma')   # 彩色系
plt.imshow(corr_matrix, cmap='coolwarm') # 冷暖色

聚类方法调整

# 不同的聚类方法
linkage_matrix = linkage(distance_matrix, method='single')   # 单 linkage
linkage_matrix = linkage(distance_matrix, method='complete') # 完全 linkage
linkage_matrix = linkage(distance_matrix, method='average')  # 平均 linkage

自定义数据输入

# 使用自己的数据
your_data = pd.read_csv('your_data.csv')
corr_matrix = your_data.corr()
visualizer.create_seaborn_heatmap(corr_matrix.values, your_data.columns.tolist())

常见问题解决

1. 中文字体显示问题

   • 确保系统安装了中文字体
   • 程序会自动尝试多种字体

2. 图片分辨率调整

   • 修改 dpi 参数：plt.savefig('plot.png', dpi=600)
   • 调整图片尺寸：figsize=(12, 10)

3. 颜色映射优化

   • 相关性数据推荐使用 RdYlBu_r
   • 一般数据可以使用 viridis 或 plasma

总结与扩展

核心知识点总结

1. 热力图基础：理解颜色映射和矩阵可视化
2. 相关性分析：掌握Pearson相关系数计算
3. Seaborn应用：学会使用专业可视化库
4. 聚类集成：结合层次聚类增强数据洞察
5. 多数据对比：同时分析多种数据集类型

实用价值

该热力图工具具有以下价值：

• 学术研究：论文中相关性矩阵的标准化展示
• 数据探索：快速发现变量间的关系模式
• 商业分析：股票、用户行为等数据的相关性分析
• 质量保证：300 DPI高分辨率输出

扩展方向

理论深化

1. 高级相关性度量

   • Spearman等级相关
   • Kendall tau相关
   • 互信息

2. 时空热力图

   • 时间序列相关性
   • 地理空间热力图
   • 动态热力图动画

3. 统计显著性

   • 相关性检验的p值计算
   • 置信区间展示
   • 多重检验校正

应用扩展

1. 生物信息学

   • 基因表达相关性
   • 蛋白质互作网络
   • 代谢组学数据分析

2. 金融分析

   • 资产相关性矩阵
   • 风险敞口热力图
   • 投资组合相关性

3. 社会科学

   • 问卷调查相关性
   • 社会网络分析
   • 行为数据相关性

4. 机器学习

   • 特征相关性分析
   • 混淆矩阵可视化
   • 模型解释性分析

学习建议

1. 从简单开始：先掌握基础热力图的绘制
2. 理解数据：清楚相关性系数的含义和应用场景
3. 选择合适工具：基础图用matplotlib，专业图用seaborn
4. 考虑受众：学术论文用三角形，报告用聚类热力图
5. 持续优化：根据反馈调整颜色映射和布局

通过本项目的学习，读者不仅掌握了热力图的绘制技巧，更重要的是理解了数据相关性分析的方法，为各类数据分析任务奠定了基础。热力图作为数据可视化的重要工具，在科研和商业分析中都有着广泛的应用前景。
