基于寄存器的STM32开发指南：使用Keil MDK创建工程模板

引言

          本文介绍如何使用 KEIL μVision5 (KEIL5) 创建一个基于寄存器（裸寄存器操作）的 STM32 工程模板，并在此模板基础上用寄存器直接控制 GPIO，从而点亮开发板上的 LED。阅读本章后，你应该能够：

• 准备工程所需的基本文件并建立目录结构；
• 在 KEIL5 中新建工程并完成必要配置（Target / Output / Debug / Flash 等）；
• 理解 GPIO 的硬件结构与寄存器含义；
• 用寄存器方式配置 GPIO 并点亮 LED（含注意项与推荐实践）。

          说明：本文以 STM32F103 系列（示例用 STM32F103VE ）为例。若你使用的芯片不同，请参考相应芯片的参考手册与设备头文件（stm32f10x.h / CMSIS）进行对应修改。建议在真实工程中尽量使用厂商提供的 CMSIS 或芯片头文件，而不是手工编写全部寄存器地址；本文示例为教学目的，展示寄存器映射与寄存器级操作。

---

1. 工程模板基础文件准备

1.1 创建工程目录结构

          首先，在计算机的合适位置创建一个名为 template 的文件夹作为工程根目录。在该文件夹下建立两个子文件夹：

• Obj文件夹：用于存放编译生成的中间产物（对象文件、link 列表、调试信息、HEX/BIN 等）。
• User文件夹：用于存放用户代码（main.c）、设备头文件（stm32f10x.h）与启动文件（startup_stm32f10x_hd.s）等。

          目录示例：

template/
├─ Obj/
└─ User/├─ main.c├─ startup_stm32f10x_hd.s└─ stm32f10x.h

1.2 获取必备基础文件

          将以下三个核心文件放入 User 文件夹：

• main.c：主程序入口文件，大部分应用逻辑都写在这里。
• 启动文件（startup_stm32f10x_hd.s）：主要作用是完成系统的最基本初始化，例如堆栈指针的设置、中断向量表的定义等。初学者一般不需要修改这个文件。
• 设备头文件（stm32f10x.h）：包含了 STM32 芯片相关的寄存器定义、地址映射和外设结构体。通过它，我们就可以用 “结构体成员”的形式直接访问寄存器，而不用死记硬背寄存器地址。

          这些文件可以从ST官方提供的标准外设库或HAL库中获取，也可以从开发板供应商提供的资料中提取，也可以通过以下提供的百度网盘链接下载。

通过百度网盘分享的文件：寄存器模板创建基础文件.zip
链接：https://pan.baidu.com/s/1HpMSt4w-Oy3dddy2R3juWg
提取码：22y9

          接下来就开始使用KEIL5软件正式创建工程。

2. 创建寄存器工程

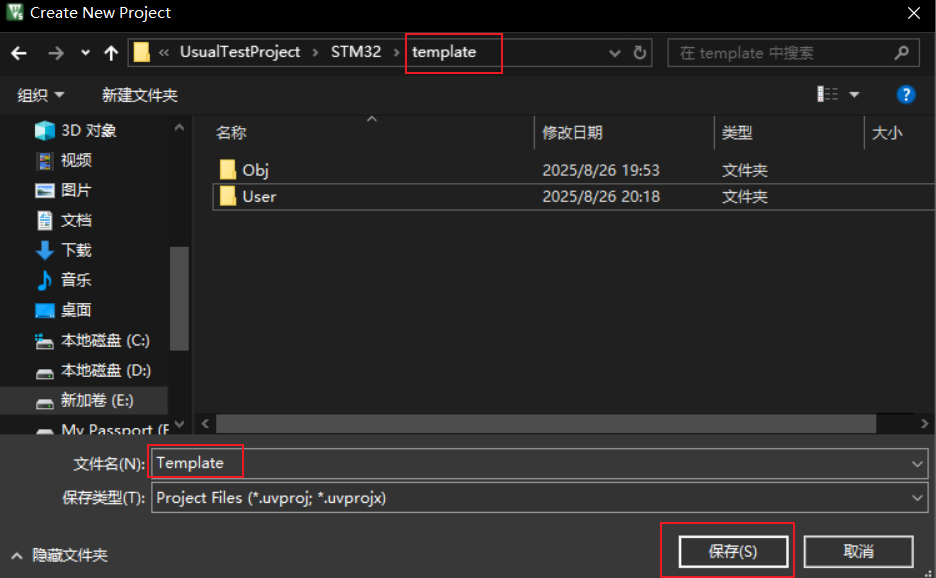

2.1 新建Keil工程

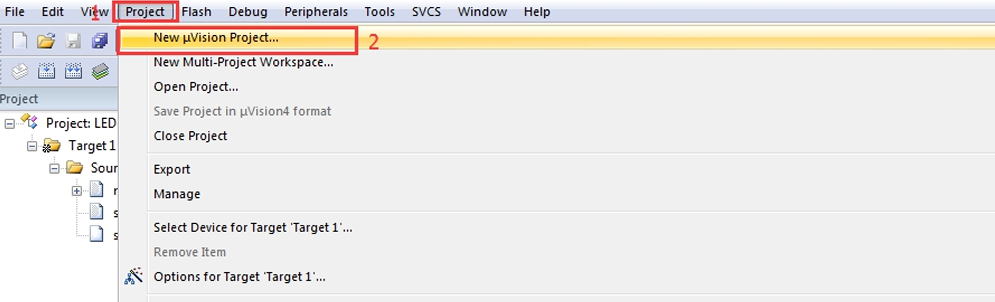

          打开 KEIL μVision → Project → New μVision Project，选择工程目录（即 template ），将工程命名为"Template"（建议使用英文命名以避免路径编码问题），再点击保存。具体步骤如下：

2.2 选择 CPU 型号

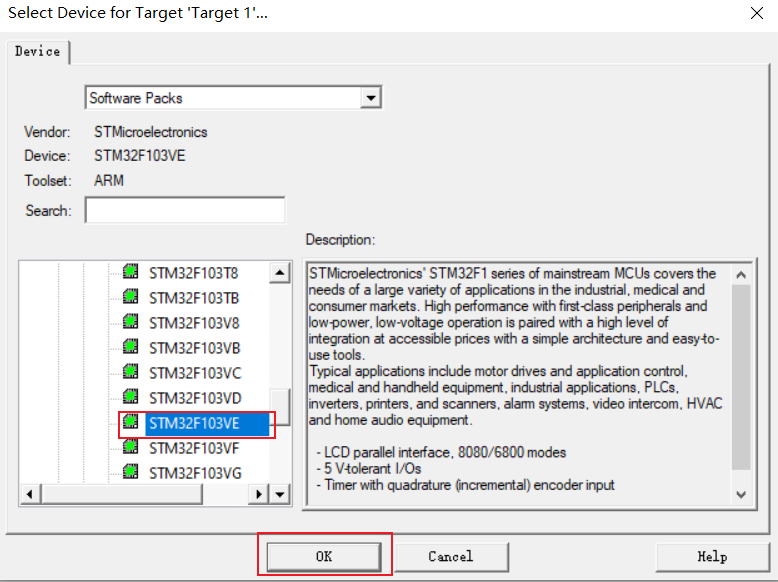

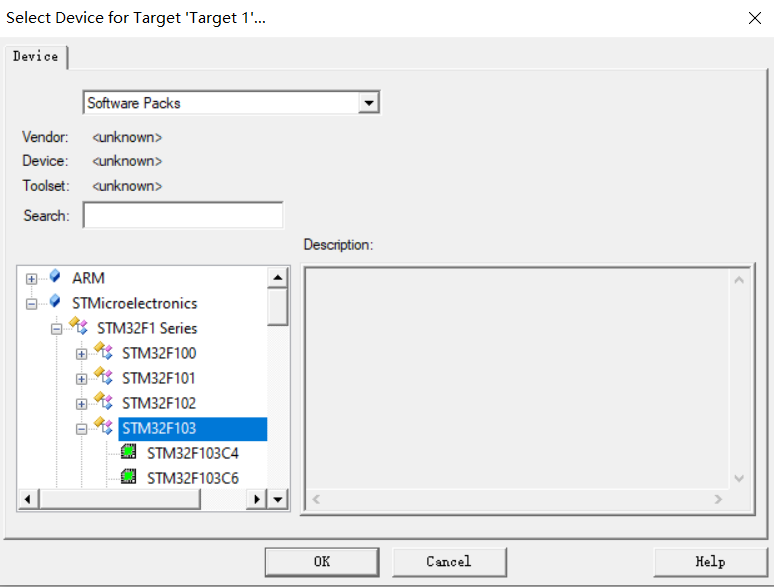

          在弹出的设备选择对话框中选择目标 MCU（示例：STM32F103VE）

注意：如果列表中找不到所需的CPU型号，可能是因为KEIL5没有添加相应的设备库。KEIL5不像KEIL4那样自带大量MCU型号，需要手动安装STM32芯片包。具体安装方法可以参考网络上的相关教程。

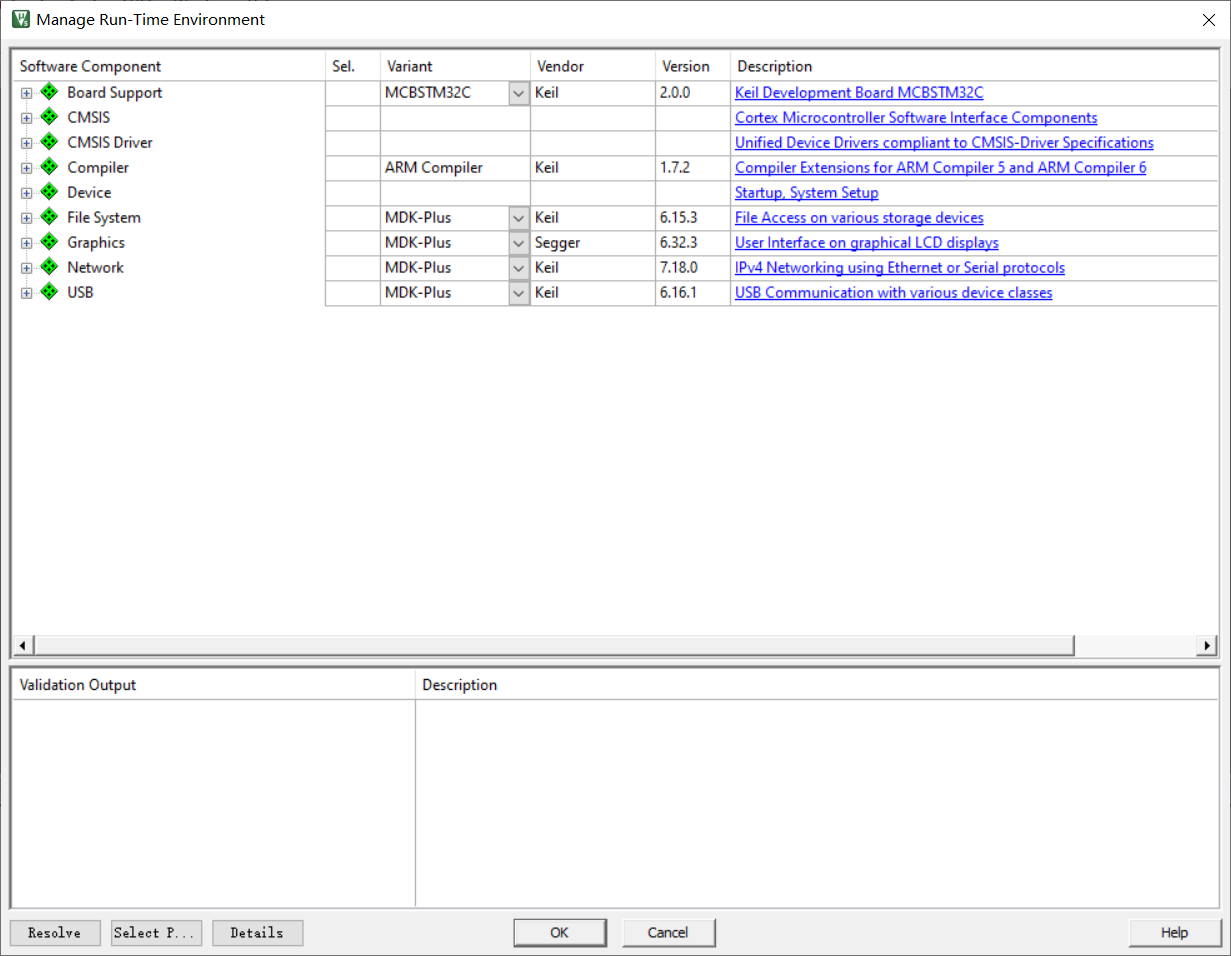

          在选择设备后，通常会弹出 “Manage Run-Time Environment” 对话框。因为我们使用裸寄存器方式，可以关闭该对话框（无需添加固件包中的中间件或 HAL）。

2.3 添加文件到工程

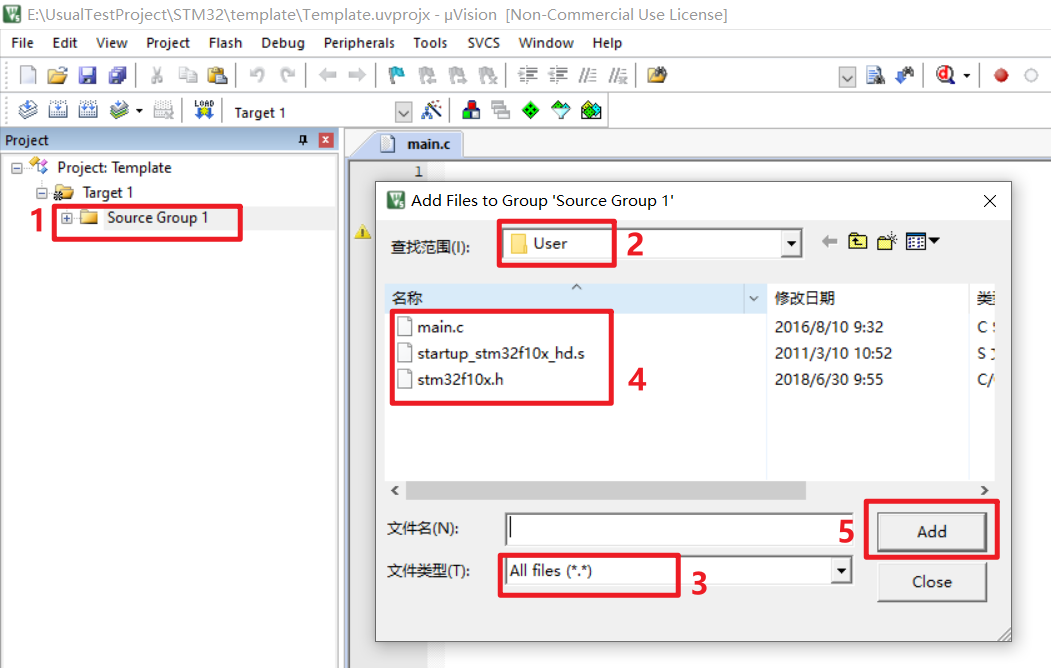

          向新建的工程中添加文件。双击 Source Group 1，将 User 文件夹下的 main.c、startup_xxx.s、stm32f10x.h 等文件加入工程。操作步骤如下：

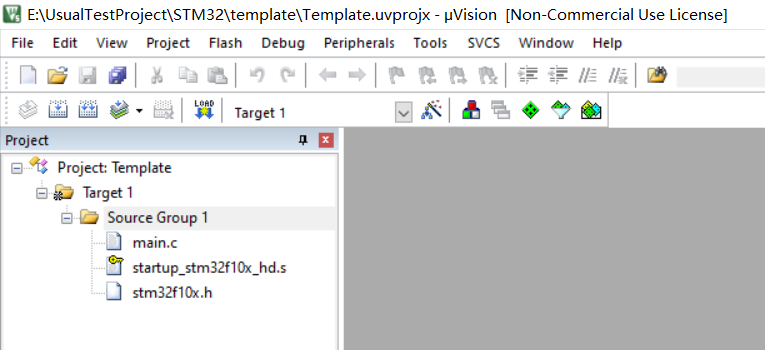

           添加文件后，工程结构应包含main.c、启动文件和头文件。如下所示

2.4 配置工程选项（魔术棒选项卡）

          这一步的配置工作非常重要，主要决定编译后代码的运行方式，因此每一项参数都要与硬件相符。许多人遇到无法生成HEX文件或printf无法输出信息的问题，大多是在这里配置不当导致的。

2.4.1 Target选项配置

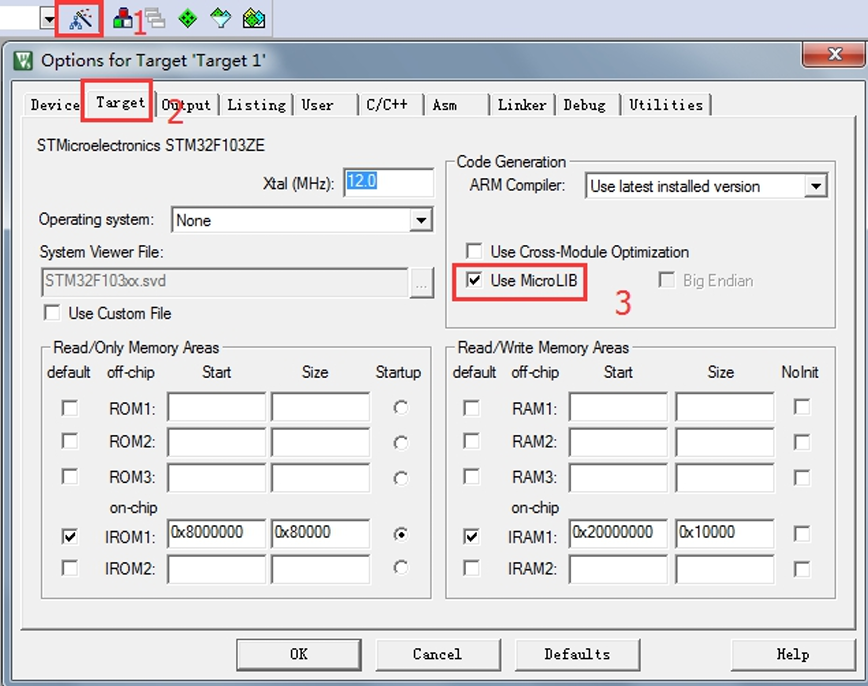

          点击魔术棒图标（Options for Target），在弹出的窗口中选择Target选项卡，选中微库"Use MicroLib"，这主要是为了后面printf重定向输出使用。其他设置保持默认即可。配置如下：

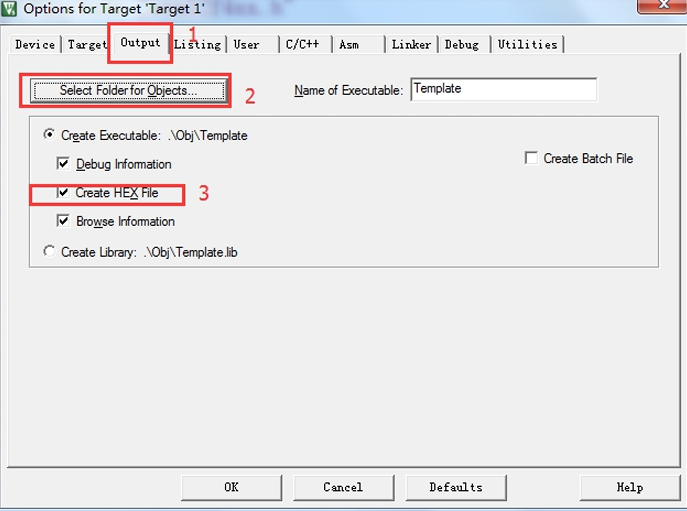

2.4.2 Output选项配置

          选择Output选项卡，点击"Select Folder for Objects"按钮，把输出文件夹定位到工程目录Template下的Obj文件夹。如果需要生成hex文件，需勾选"Create HEX File"选项。配置如下：

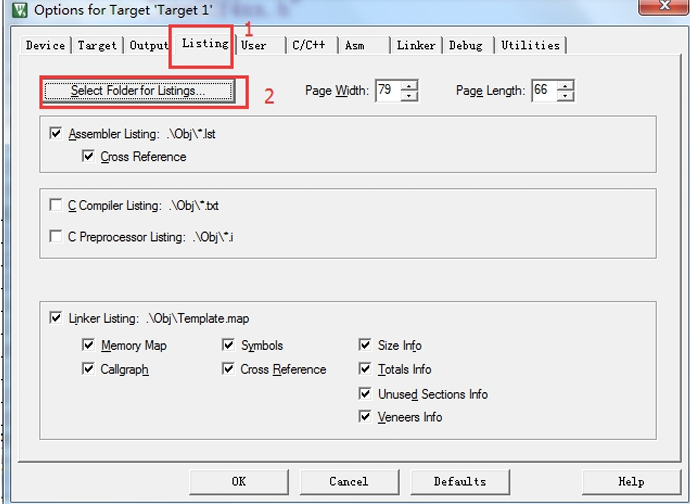

2.4.3 Listing选项配置

          选择Listing选项卡，点击"Select Folder for Listings"按钮，把输出文件夹定位到工程目录下的Listing文件夹。其他设置保持默认。配置如下：

2.5 下载器（Debug / Flash）配置

          在仿真器连接好电脑和开发板且开发板供电正常的情况下，进行下载器配置。具体过程看图示：

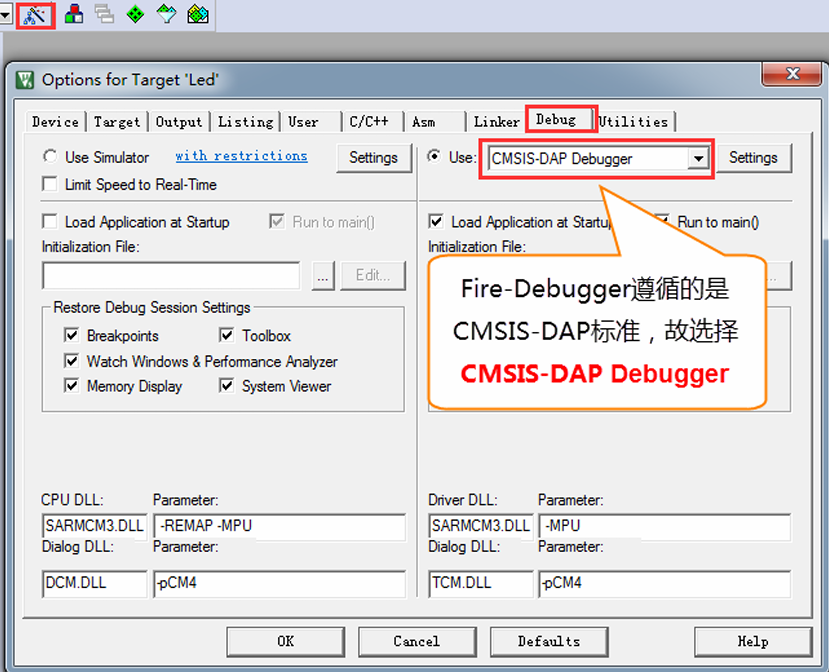

2.5.1 Debug设置

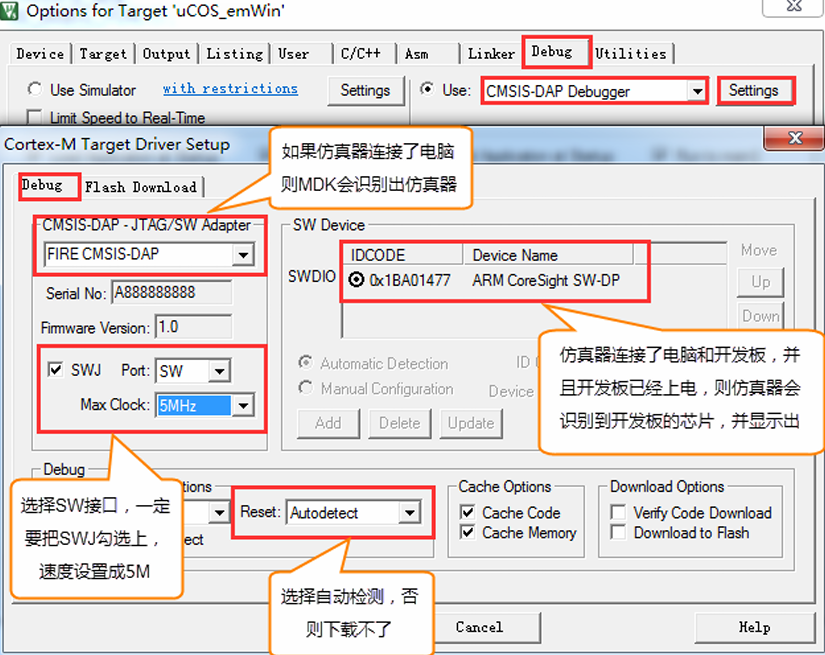

          在Debug选项卡中选择使用的调试器（如CMSIS-DAP、J-Link或ST-Link）。

          选择好调试器型号后点击Settings，会弹出调试器配置界面。正常情况下会自动识别ARM仿真器ID，然后可以设置SW或JTAG模式以及复位方式。

推荐：使用SW模式时，须勾选前面的SWJ复选框。高版本的KEIL5可能默认会勾选上。

          具体设置步骤如下：

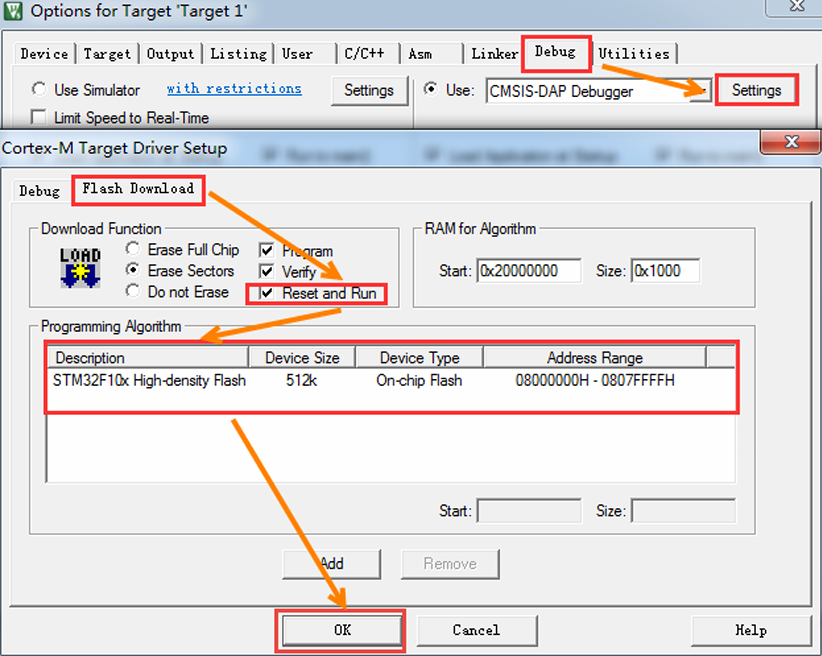

2.5.2 Flash Download设置

          选择目标芯片的 Flash 类型与擦写策略。例如，STM32F103ZET6芯片的Flash为512K。

技巧：建议勾选 “Reset and Run”（程序下载后自动复位运行，否则需要按下复位键才能运行）；擦除策略通常选 Erase Sectors（比Erase Full Chip 快）。

          具体配置如下：

2.5.3 Utilities设置

          在Utilities选项卡中勾选"Use Debug Driver"。

          完成以上配置后，保存设置并关闭对话框。至此，一个最小的裸工程目录已搭建完成，后续所有代码均在此基础上添加。

3. 编写测试程序与下载

3.1 最基本的 main 框架

          在 main.c 中写入基本框架（示例）：

#include "stm32f10x.h"/* 主函数 */
int main(void)
{/* 系统初始化（如果需） */while (1){/* 主循环 */}
}

          如果启动文件中引用了 SystemInit()（大多数官方 startup 都会调用），而你不打算使用库版本的 SystemInit，可以在 main.c 中提供一个空的实现以避免链接错误：

void SystemInit(void)
{/* 暂不配置系统时钟，使用芯片上电默认时钟（通常 HSI） */
}

          注：长远来看应实现或使用厂商提供的 SystemInit 来正确配置时钟树（HSE/PLL 等）。

3.2 编译与下载程序

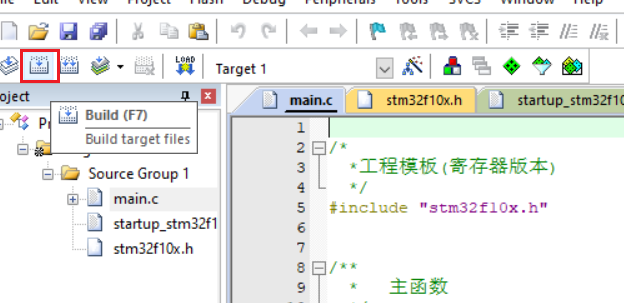

          点击编译（Build）,若显示 0 error, 0 warning，则说明工程结构与配置基本正确。

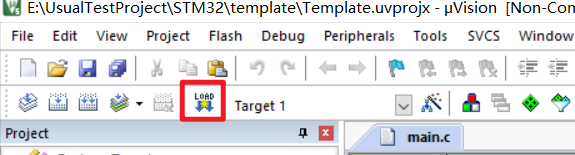

          连接好仿真器/调试器与开发板电源后，点击 KEIL 中的 LOAD 按钮下载程序到开发板芯片中。若 Flash Download 设置了 “Reset and Run”，下载完成后程序会自动复位并运行。

          程序下载后，Build Output选项卡如果打印出"Application running..."则表示程序下载成功。如果没有出现实验现象，尝试按复位键。当然，这只是一个工程模板，我们还没写实际功能程序，开发板不会有任何现象。

          至此，一个新的工程模板新建完毕

4. 使用寄存器点亮第一个LED

          不论学习什么单片机，最简单的外设莫过于IO口的高低电平控制。本章将介绍如何在创建好的寄存器模板上，通过控制STM32寄存器使开发板上的LED灯点亮。

学习建议：学习本章时可以参考《STM32F1xx中文参考手册》的"通用和复用功能I/O（GPIO和AFIO）"章节，特别是在涉及到寄存器功能部分。

4.1 STM32 GPIO 介绍

          GPIO（general purpose input/output，通用输入输出端口）是STM32可编程控制的引脚，用于实现芯片与外部设备的数据交换、控制及采集功能。STM32的GPIO引脚采用分组管理方式，每组包含16个引脚，以STM32F103VET6为例，该芯片配备GPIOA至GPIOE共5组GPIO接口。

          所有GPIO引脚都支持基本的输入输出功能， 最基本的输出功能是由STM32控制引脚输出高、低电平，实现开关控制，如把GPIO引脚接入 到LED灯，那就可以控制LED灯的亮灭，引脚接入到继电器或三极管，那就可以通过继电器或 三极管控制外部大功率电路的通断。 最基本的输入功能是检测外部输入电平，如把GPIO引脚连接到按键，通过电平高低区分按键是 否被按下。这类接口在STM32芯片引脚资源中占据主要部分，为设备控制提供了灵活便捷的硬件支持。

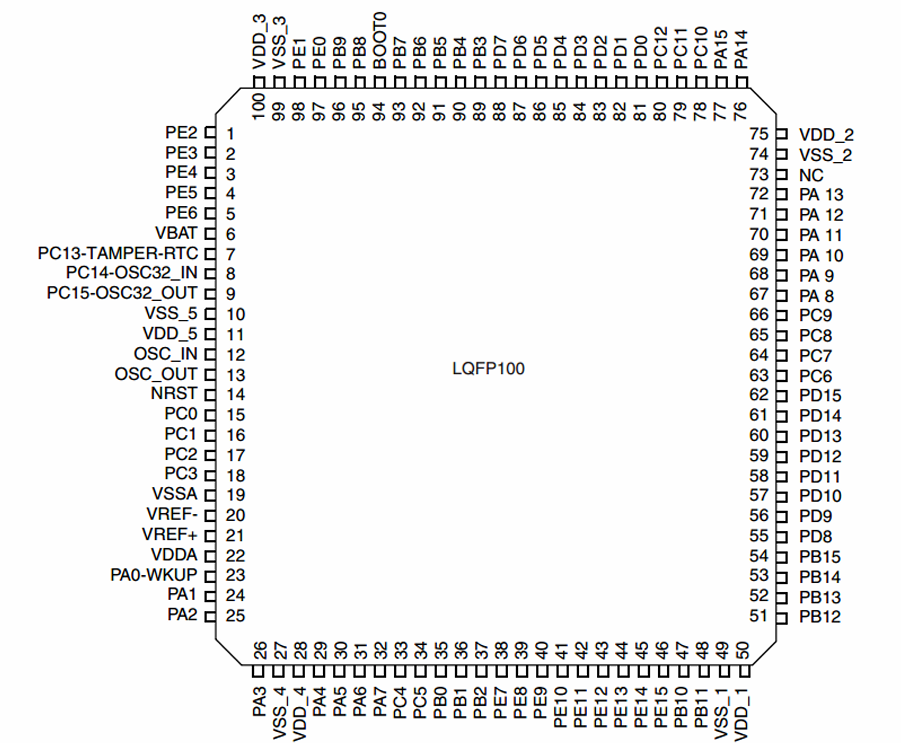

          以STM32F103VET6为例，此芯片共有144引脚， 芯片引脚图如下图所示。

          那么是不是所有引脚都是GPIO呢？当然不是，STM32引脚可以分为这么几大类：

• 电源引脚：引脚图中的VDD、VSS、VREF+、VREF-、VSSA、VDDA等都属于电源引脚。
• 晶振引脚：引脚图中的PC14、PC15和OSC_IN、OSC_OUT都属于晶振引脚，也可以作为普通引脚使用。
• 复位引脚：引脚图中的NRST属于复位引脚，不做其他功能使用。
• 下载引脚：引脚图中的PA13、PA14、PA15、PB3和PB4属于JTAG或 SW 下载引脚。也可以作为普通引脚或者特殊功能使用，具体的功能可以查看芯片数据手册，里面都会有附加功能说明。当然，STM32的串口功能引脚也是可以作为下载引脚使用。
• BOOT引脚：引脚图中的BOOT0和PB2(BOOT1)属于BOOT引脚，PB2还可以作为普通管脚使用。在STM32启动中会有模式选择，其中就是依靠着BOOT0 和BOOT1 的电平来决定。
• GPIO引脚：引脚图中的PA、PB、PC、PD等均属于GPIO引脚。从引脚图可以看出，GPIO占用了STM32芯片大部分的引脚。并且每一个端口都有16个引脚，比如PA端口，它有PA0-PA15。其他的PB、PC等端口是一样的。

          每个GPIO端口都有16个引脚（如PA0-PA15）。要了解具体某个引脚的功能，可以查阅STM32芯片数据手册中的引脚定义表。

4.2 GPIO 框图剖析

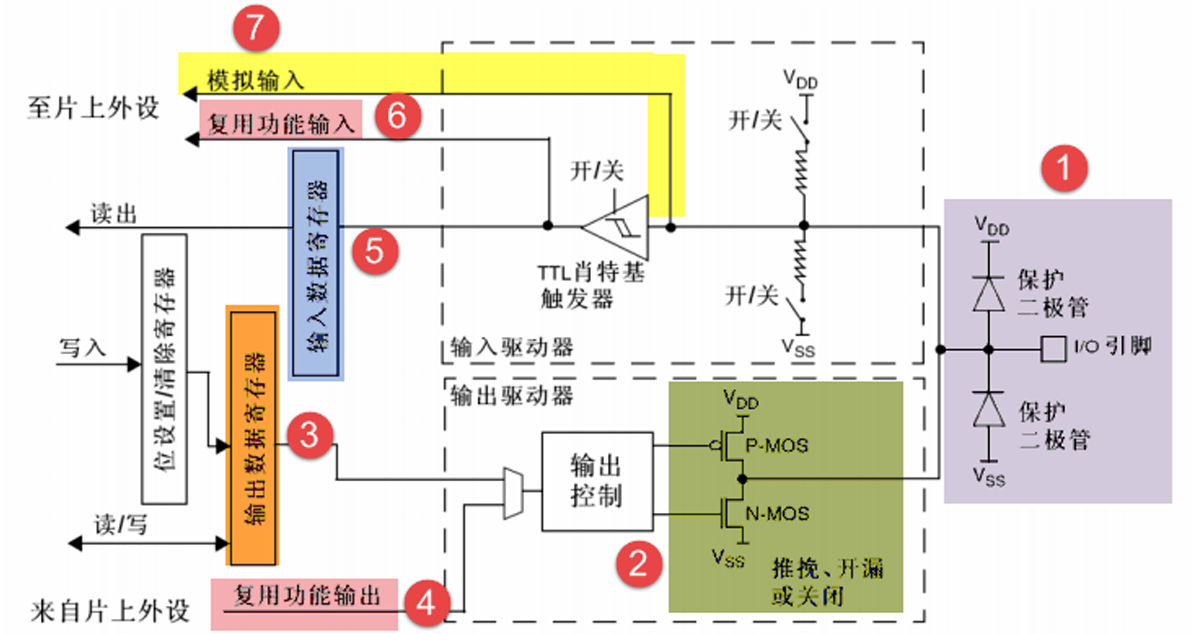

          通过GPIO硬件结构框图，就可以从整体上深入了解GPIO外设及它的各种应用模式。该图从最右端看起，最右端就是代表STM32芯片引出的GPIO引脚，其余部件都位于芯片内部。

          下面我们按图中的编号对GPIO端口的结构部件进行说明。

4.2.1 保护二极管及上、下拉电阻

          引脚的两个保护二级管可以防止引脚外部过高或过低的电压输入，当引脚电压高于VDD时，上方的二极管导通，当引脚电压低于VSS时，下方的二极管导通。这样可以防止不正常电压引入芯片导致芯片烧毁。

注意：尽管有这样的保护，并不意味着STM32的引脚能直接外接大功率驱动器件。驱动电机等大功率设备时，必须增加大功率及隔离电路。

4.2.2 P-MOS 管和 N-MOS 管

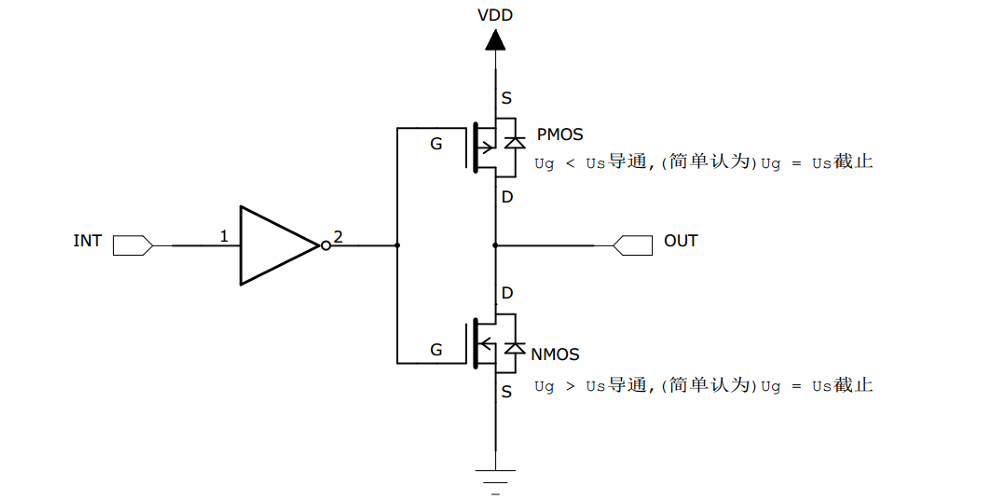

          GPIO引脚线路通过保护二极管后分为两个方向：向上进入"输入模式"结构，向下进入"输出模式"结构。输出模式部分包含由P-MOS和N-MOS管构成的单元电路，该结构使GPIO支持"推挽输出"和"开漏输出"两种工作模式。

          推挽输出模式：该名称源自两个MOS管的工作方式。在该结构中输入高电平时， 经过反向后，上方的P-MOS导通，下方的N-MOS截止，对外输出高电平；而在该结构中输入低电平时，经过反向后，N-MOS管导通，P-MOS关闭，对外输出低电平。在电平切换过程中，两个MOS管交替导通：P管负责灌电流，N管负责拉电流。这种结构显著提升了负载能力和开关速度。推挽输出的低电平为0伏，高电平为3.3伏，具体参考图推挽等效电路，它是 推挽输出模式时的等效电路。

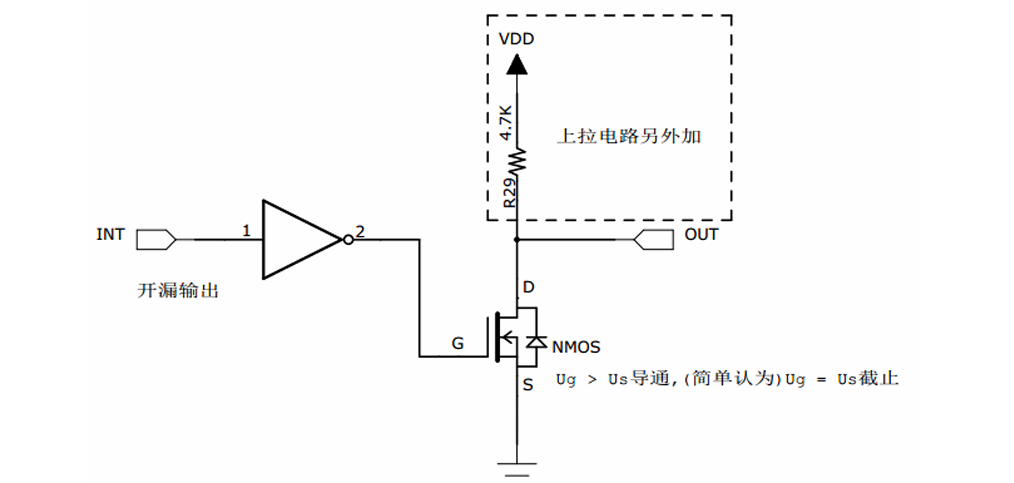

          开漏输出模式：此时上方的P-MOS管完全不工作。如果我们控制输出为0，低电平，则P-MOS 管关闭，N-MOS管导通，使输出接地，若控制输出为1(处于浮空状态，无法直接输出高电平)，则P-MOS 管和N-MOS管都关闭，所以引脚既不输出高电平，也不输出低电平，为高阻态。由于开漏输出无法主动输出高电平，必须外接上拉电阻至电源（如VCC）。当引脚为高阻态时，上拉电阻将引脚电平拉高至电源电压。参考图开漏电路中等效电路，这种设计允许多个开漏引脚并联实现“线与”逻辑，也就是说，若有很多个开漏模式引脚连接到一起时，只有当所有引脚都输出高阻态，才由上拉电阻提供高电平，此高电平的电压为外部上拉电阻所接的电源的电压。若其中一个引脚为低电平，那线路就相当于短路接地，使得整条线路都被拉低至低电平0V。

“线与”逻辑特性

          多个开漏引脚并联时，输出状态遵循以下规则：

• 所有引脚为高阻态：上拉电阻提供高电平，电压值为外部电源电压。
• 任一引脚输出低电平：整条线路被强制拉低至0V，其他高阻态引脚无效。

          推挽输出模式一般应用在输出电平为0和3.3伏而且需要高速切换开关状态的场合。在STM32 的应用中，除了必须用开漏模式的场合，我们都习惯使用推挽输出模式。 开漏输出一般应用在I2C、SMBUS通讯等需要“线与”功能的总线电路中。除此之外，还用在电平不匹配的场合，如需要输出5伏的高电平，就可以在外部接一个上拉电阻，上拉电源为5伏， 并且把GPIO设置为开漏模式，当输出高阻态时，由上拉电阻和电源向外输出5伏的电平，具体见图STM32_IO对外输出5V电平。

---

4.2.3 输出数据寄存器

          前面提到的双 MOS 管结构电路，其输入信号就是由 端口输出数据寄存器 (GPIOx_ODR) 控制。也就是说，当我们修改 GPIOx_ODR 的相应位时，就能直接改变对应 GPIO 引脚的输出电平。

// 示例：普通 GPIO 输出，GPIOB 的 16 个 IO 全部置 1
GPIOB->ODR = 0xFFFF;

          此外，端口位设置/清除寄存器 (GPIOx_BSRR) 并不会绕过 ODR，而是通过对 ODR 的特定位进行置位或清零操作，从而间接改变 GPIO 引脚的输出状态。换句话说，BSRR 是一种更高效、更安全的方式来修改 ODR 的某个位，避免了对整个 ODR 寄存器进行读-改-写操作所可能带来的竞争风险。

4.2.4 复用功能输出

          所谓 “复用功能输出”，其中“复用”是指 STM32 片上其它外设能够控制 GPIO 引脚，此时 GPIO 引脚不再单纯作为普通 I/O，而是作为某个外设的功能引脚来使用，相当于该引脚的 第二用途。

          在硬件结构上，来自 GPIO 数据寄存器 (ODR/BSRR) 的输出信号，以及 来自外设的复用功能信号，都连接到引脚前的 双 MOS 管结构。通过一个 控制开关（框图里的梯形选择器） 来决定究竟由哪个信号驱动引脚。

          例如，当我们将某个引脚配置为 USART 发送引脚 (TX) 时，该引脚就由 USART 外设 接管，外设会在该引脚上输出串口数据，而不是由 ODR/BSRR 控制。

4.2.5 输入数据寄存器

          在 GPIO 的结构框图上半部分，可以看到 GPIO 引脚首先经过 可选的上拉/下拉电阻，然后进入一个 施密特触发器。

• 上拉/下拉电阻可以将悬空引脚稳定在高电平或低电平。
• 施密特触发器将模拟电平信号转化为 数字信号 (0 或 1)，并增强信号的抗干扰能力。

          最终得到的数字信号会存储在 输入数据寄存器 (GPIOx_IDR) 中。我们只需读取 IDR 寄存器，就能获知当前每个引脚的电平状态。

// 示例：读取 GPIOB 端口的 16 位电平状态
uint16_t temp;
temp = GPIOB->IDR;

4.2.6 复用功能输入

          与 复用功能输出 类似，在 复用功能输入模式 下，GPIO 引脚上的信号不再送入 IDR 供软件读取，而是直接传输给某个 片上外设。

          例如，将某个引脚配置为 USART 接收引脚 (RX) 时，该引脚的输入信号就会被 USART 外设 采集，用于接收来自外部设备的数据，而不是作为普通 GPIO 输入由 IDR 读取。

          换句话说：

• 普通输入模式 → 电平状态存储在 IDR，CPU 可读取。
• 复用输入模式 → 电平状态直接送入外设，由外设读取和处理。

4.2.7 模拟输入输出

          在某些情况下，GPIO 引脚需要处理 模拟信号，这时必须绕过数字电路。

• 模拟输入模式 (ADC)：当引脚作为 ADC 通道时，必须接收原始的模拟电压信号。此时信号不会经过施密特触发器，否则会被转化成 0/1 的数字电平，导致丢失模拟特性。因此，ADC 直接采集引脚上的电压值。
• 模拟输出模式 (DAC)：当引脚作为 DAC 输出通道时，DAC 产生的模拟电压信号也不会经过双 MOS 管结构，而是直接输出到引脚，保证信号的连续性和精确度。

          这就是 GPIO 在 模拟输入/输出 模式下的特殊之处：它绕过了 GPIO 的数字逻辑，保持信号的原始模拟特性。

4.3 GPIO 工作模式

          由 GPIO 的内部电路结构决定，GPIO 引脚可以配置成多种不同的工作模式，以适应不同的应用场景。

          在固件库中，GPIO 总共有 8 种细分的工作模式，定义如下：

typedef enum
{GPIO_Mode_AIN         = 0x00, // 模拟输入 (Analog Input)GPIO_Mode_IN_FLOATING = 0x04, // 浮空输入 (Floating Input)GPIO_Mode_IPD         = 0x28, // 下拉输入 (Input Pull-Down)GPIO_Mode_IPU         = 0x48, // 上拉输入 (Input Pull-Up)GPIO_Mode_Out_OD      = 0x14, // 开漏输出 (Output Open-Drain)GPIO_Mode_Out_PP      = 0x10, // 推挽输出 (Output Push-Pull)GPIO_Mode_AF_OD       = 0x1C, // 复用开漏输出 (Alternate Function Open-Drain)GPIO_Mode_AF_PP       = 0x18  // 复用推挽输出 (Alternate Function Push-Pull)
} GPIOMode_TypeDef;

          从功能角度来看，这 8 种模式大致可以归类为以下 三大类：

4.3.1 输入模式 (模拟 / 浮空 / 上拉 / 下拉)

          在输入模式下：

• 施密特触发器开启，负责将模拟电压信号转化为稳定的数字信号 (0 或 1)。
• 输出功能被禁止，此时只能读取引脚电平，不能输出。
• 引脚的状态存储在 输入数据寄存器 (GPIOx_IDR) 中，通过读取该寄存器即可获知引脚电平。

          输入模式分为四种：

• 上拉输入 (Pull-Up)：默认由内部上拉电阻将引脚电平保持在高电平。
• 下拉输入 (Pull-Down)：默认由内部下拉电阻将引脚电平保持在低电平。
• 浮空输入 (Floating)：引脚电平完全由外部电路决定，没有固定电平。常用于按键输入，因为按下/释放时电平会发生明显变化。
• 模拟输入 (Analog Input)：直接绕过施密特触发器，将原始电压信号提供给 ADC 采集。

4.3.2 输出模式 (推挽 / 开漏)

          在输出模式下：

• 引脚的高低电平由 输出数据寄存器 (GPIOx_ODR) 控制。
• 施密特触发器仍然开启，因此引脚的电平状态也能通过 输入数据寄存器GPIOx_IDR 读取，便于检测实际输出是否正确。

          输出模式分为两种：

• 推挽输出 (Push-Pull)：双 MOS 管交替导通，可以可靠输出高电平或低电平。适合驱动 LED、数字电路等需要稳定高低电平的场景。
• 开漏输出 (Open-Drain)：仅 N-MOS 管导通，可以输出低电平或高阻态（相当于断开）。如果需要输出高电平，必须外接上拉电阻。常用于 I²C、1-Wire 等总线通信。

          另外，GPIO 输出速度可配置为 2MHz、10MHz 或 50MHz，此处的输出速度即 I/O 高低电平切换的最高频率。

• 输出速度越高，切换频率越快，但功耗也更大。
• 如果对功耗没有严格要求，通常选择 最大速度 (50MHz)，保证信号响应能力。

4.3.3 复用功能模式 (推挽 / 开漏)

          在复用功能模式下：

• 引脚仍然可以配置成推挽或开漏输出。
• 输出信号不再来自 GPIOx_ODR，而是由片上外设产生（例如 USART、SPI、TIM 等）。
• 输出速度可配置，同样支持 2MHz / 10MHz / 50MHz。
• 输入功能依然可用，引脚电平会被采样到 IDR，但在实际应用中，一般通过对应外设的寄存器获取信号。

          例如：

• 当引脚配置为 USART_TX 时，引脚上的电平变化由 USART 外设控制，而不是 ODR。
• 当引脚配置为 USART_RX 时，输入数据由 USART 外设读取，而不是直接读取 IDR。

---

4.4 硬件连接

          本教程中，STM32芯片与LED灯的连接方式如图"LED灯电路连接图"所示。这是一个RGB灯，里面由红、蓝、绿三个LED组成，通过PWM控制可实现256种不同的颜色混合效果。

          在实验电路中，三个 LED 灯的 阳极 统一连接到 3.3V 电源，阴极 各自通过一个限流电阻后，再连接到 STM32 的三个 GPIO 引脚。这样一来，只要我们控制这三个 GPIO 引脚的 输出电平，就可以决定对应 LED 的亮灭状态：

• 当 GPIO 引脚输出 低电平 时，引脚相当于接地，电流从 3.3V → LED → 电阻 → GPIO 流动，LED 点亮。
• 当 GPIO 引脚输出 高电平 时，LED 两端电压相等，没有电流流过，LED 熄灭。

          如果你所使用的开发板上，LED 灯的接线方式或极性与这里的电路不同，只需要在程序中修改对应的 GPIO 引脚配置即可，其基本工作原理都是相同的：通过 GPIO 的高低电平控制电流通断，从而控制 LED 的亮灭。

          在本实验中，我们的目标是：

• 将 GPIO 引脚配置为 推挽输出模式 (Push-Pull Output)；
• 默认输出 低电平，这样连接的 LED 就会在程序运行后自动点亮。

---

4.5 软件实现：使用寄存器点亮 LED

          本小节将通过一个实例，讲解如何直接通过 寄存器控制 来点亮 LED 灯。需要说明的是，这里主要侧重于原理的学习，建议大家先用我们提供的实验例程在 KEIL5 中运行并阅读源码。等熟悉了原理之后，再尝试自己从零开始新建一个工程。

本节配套例程名称为 “8-使用寄存器点亮LED灯”。
在实验工程目录中找到后缀名为 “.uvprojx” 的文件，用 KEIL5 打开即可。

配套例程链接: https://pan.baidu.com/s/1ZX-7bnSd5Cjt1qsXfIrUmQ 提取码: 4urc

          打开该工程，见图工程文件结构 ，可看到一共有三个文件，分别 startup_stm32f10x_hd.s 、 stm32f10x.h 以及 main.c，下面我们对这三个文件进行讲解。

4.5.1 startup_stm32f10x_hd.s 文件

4.5.1.1 启动文件简介

          在 STM32 的工程中，startup_stm32f10x_hd.s 文件被称为 启动文件。它是由汇编语言编写的程序，当 STM32 芯片上电启动时，首先会执行启动文件中的代码，以便为 C 语言程序建立运行环境。

注：由于该文件使用的是 Cortex-M3 内核支持的汇编指令，如果想深入了解其细节，可以参考《Cortex-M3 权威指南》中关于指令集的章节。

          startup_stm32f10x_hd.s 文件是由 ST 官方提供 的，一般情况下我们不需要从零开始编写，而是基于官方版本进行修改即可。该文件从ST固件库里面找到，找到该文件后把启动文件添加到工程里面即可。不同芯片型号和编译器环境所使用的启动文件可能有所不同，但它们的核心功能是一致的。

4.5.1.2 启动文件的主要功能

          总结起来，启动文件负责完成以下任务：

• 初始化堆栈指针 SP —— 设置栈空间的起始位置，用于存放局部变量、函数返回地址等。
• 初始化程序计数器 PC —— 确定程序复位后的入口地址，保证程序能从正确位置开始执行。
• 设置堆、栈大小 —— 为程序运行分配必要的存储空间。
• 初始化中断向量表 —— 建立外部中断和异常的入口地址映射。
• 配置外部 SRAM（可选） —— 如果开发板有外部 SRAM，可通过启动文件配置为数据存储区；没有的话则跳过。
• 调用 SystemInit() —— 完成系统时钟初始化，例如配置 AHB、APB 总线的时钟。
• 调用 __main —— 这是 C 库的初始化入口，负责堆、栈、全局变量的初始化，最后跳转到用户编写的 main() 函数。

          对于初学者而言，最需要理解的是最后两点：STM32 上电复位后，会执行 SystemInit() 来完成时钟初始化，然后跳转到 C 语言的 main() 函数，进入我们熟悉的 C 世界。

4.5.1.3 启动文件关键代码解析

          在启动文件中，有一段在复位后立即执行的汇编程序，名为 Reset_Handler。在实际工程中阅读时，可使用编辑器的搜索(快捷键：Ctrl+F)功能查找这 段代码在文件中的位置，搜索Reset_Handler即可找到。

          代码如下：

; Reset handler
Reset_Handler   PROCEXPORT  Reset_Handler             [WEAK]IMPORT  __mainIMPORT  SystemInitLDR     R0, =SystemInitBLX     R0               LDR     R0, =__mainBX      R0ENDP

          下面我们逐行解释：

• ; ——> 汇编中的注释符，相当于 C 语言的 //。
• Reset_Handler PROC ——> 定义一个子程序：Reset_Handler。PROC是子程序定义伪指令。相当于 C 中的函数 void Reset_Handler() {}。
• EXPORT Reset_Handler [WEAK] ——> 声明 Reset_Handler 可被外部模块使用，相当于C语言的函数声明。[WEAK] 表示弱定义（如果编译器发现在别处有同名函数，则在链接时用别处的地址进行链接。如果其它地方没有定义，编译器也不报错，以此处地址进行链接）。
• IMPORT SystemInit & IMPORT __main ——> 告诉编译器这两个函数在别的文件中定义，需要在链接时去其他文件去寻找。相当于C语言中，从其它文件引入函数声明。以便下面对外部函数进行调 用。

关于 SystemInit 和 __main

• SystemInit()：由我们在工程中定义（固件库里已提供默认实现）。主要任务是配置系统时钟，使芯片运行稳定。
• __main：注意不要和我们写的 main() 混淆！这是 C 标准库提供的入口函数，负责编译器层面的初始化（栈、堆、全局变量等）。在它的最后会调用我们熟悉的 main()，正式进入 C 语言世界。

• LDR R0, =SystemInit ——> 把 SystemInit 函数的入口地址加载到寄存器 R0。
• BLX R0 ——> 程序跳转到R0中的地址执行程序，即执行SystemInit函数，配置系统时钟。
• LDR R0, =__main ——> 把 __main 的入口地址加载到 R0。
• BX R0 ——> 程序跳转到R0中的地址执行程序，即执行__main函数，完成堆、栈初始化，最终进入用户编写的 main()。
• ENDP ——> 标志子程序结束。

          总之，看完这段代码后，了解到如下内容即可：我们需要在外部定义一个SystemInit函数设置 STM32 的时钟；STM32上电后，会执行SystemInit函数，最后执行我们C语言中的main函数。

4.5.1.4 小结

          通过阅读这段代码，我们需要理解的核心点是：

• SystemInit()：由我们自己实现或使用 ST 提供的版本，主要负责配置系统时钟和总线。
• __main：这是 C 库的入口函数，完成运行环境初始化，最后调用 main()。
• Reset_Handler：STM32 上电复位后执行的第一段程序，最终会把程序引导到 main()。

          因此，STM32 启动流程大致是：

上电复位 → 执行启动文件 → 调用 SystemInit() → 调用 __main → 进入用户 main()。

4.5.2  stm32f10x.h 文件

          在前一小节中，我们学习了启动文件的作用，STM32 上电后最终会执行到 main() 函数。
但如果想在 main() 中控制 LED 灯亮灭，就必须能够操作 GPIO 引脚。而 GPIO 的控制依赖于寄存器。

          简单理解，寄存器就是片上外设暴露出来的一块特殊内存区域，这些寄存器在编译器看来就是一串固定地址的内存，我们通过指针访问这些固定地址，就能间接操作硬件。所以，在编程之前，必须先把这些寄存器的地址“翻译”成 C 语言能理解的形式，这就是寄存器映射。

          在 STM32 工程中，寄存器映射相关的宏定义和结构体，通常统一写在 stm32f10x.h 文件里。可以把它看作是 STM32 寄存器的“说明书”，有了它，我们才能用 C 语言的方式去读写硬件寄存器。

/*本文件用于添加寄存器地址及结构体定义*//*片上外设基地址  */
#define PERIPH_BASE           ((unsigned int)0x40000000)/*APB2 总线基地址 */
#define APB2PERIPH_BASE       (PERIPH_BASE + 0x10000)
/* AHB总线基地址 */
#define AHBPERIPH_BASE        (PERIPH_BASE + 0x20000)/*GPIOB外设基地址*/
#define GPIOB_BASE            (APB2PERIPH_BASE + 0x0C00)/* GPIOB寄存器地址,强制转换成指针 */
#define GPIOB_CRL			*(unsigned int*)(GPIOB_BASE+0x00)
#define GPIOB_CRH			*(unsigned int*)(GPIOB_BASE+0x04)
#define GPIOB_IDR			*(unsigned int*)(GPIOB_BASE+0x08)
#define GPIOB_ODR			*(unsigned int*)(GPIOB_BASE+0x0C)
#define GPIOB_BSRR	        *(unsigned int*)(GPIOB_BASE+0x10)
#define GPIOB_BRR			*(unsigned int*)(GPIOB_BASE+0x14)
#define GPIOB_LCKR		    *(unsigned int*)(GPIOB_BASE+0x18)/*RCC外设基地址*/
#define RCC_BASE             (AHBPERIPH_BASE + 0x1000)
/*RCC的AHB1时钟使能寄存器地址,强制转换成指针*/
#define RCC_APB2ENR		    *(unsigned int*)(RCC_BASE+0x18)

          GPIO 外设的地址跟前面章节讲解的相同，不过此处把寄存器的地址值都直接强制转换成了指针， 方便使用。代码的最后两段是RCC外设寄存器的地址定义，RCC外设是用来设置时钟的，以后我们会详细分析，本实验中只要了解到使用GPIO外设必须开启它的时钟即可。

4.5.3 main 文件

          前面我们已经准备好了启动文件（startup_stm32f10x_hd.s）和寄存器映射文件（stm32f10x.h）。现在就可以进入 main 文件来编写我们点亮 LED 的第一个程序了。

4.5.3.1 main 函数的骨架

          C 语言程序必须有一个 main() 函数作为入口。刚开始时，我们可以先写一个空的 main() 函数：

int main (void)
{}

          如果此时直接编译，编译器会报错：

Error: L6218E: Undefined symbol SystemInit (referred from startup_stm32f10x.o)

          错误提示SystemInit 没有定义。在分析启动文件时，我们知道 Reset_Handler 会调用 SystemInit 来初始化系统时钟。但目前我们还没有写这个函数。为了先通过编译，我们可以在 main.c 中写一个空的 SystemInit() 函数，目的是骗过编译器，这样再次编译，就不会再报错了

注意：实际上 SystemInit 应该用来配置 STM32 的系统时钟，我们后续章节会补充完整。这里先写个空函数，只是“占个位置”。当我们不配置系统时钟时，STM32会把HSI当作系统时钟，HSI=8M，由芯片内部的振荡器提供。

          在 main 中添加如下函数：

// 函数为空，目的是为了骗过编译器不报错
void SystemInit(void)
{}

          这时再编译就没有错了，完美解决。

          补充：另一个办法是直接修改启动文件，把调用 SystemInit 的代码注释掉。不过这种方法不推荐，因为会破坏启动文件的完整性。见代码清单:点亮LED-4注释掉启动文件中调用 SystemInit 的代码

; Reset handler
Reset_Handler   PROCEXPORT  Reset_Handler             [WEAK];IMPORT  __mainIMPORT  SystemInit;LDR     R0, =SystemInit;BLX     R0               LDR     R0, =__mainBX      R0ENDP

          接下来在main函数中添加代码，实现我们的点灯之旅。

4.5.3.2 GPIO 模式配置

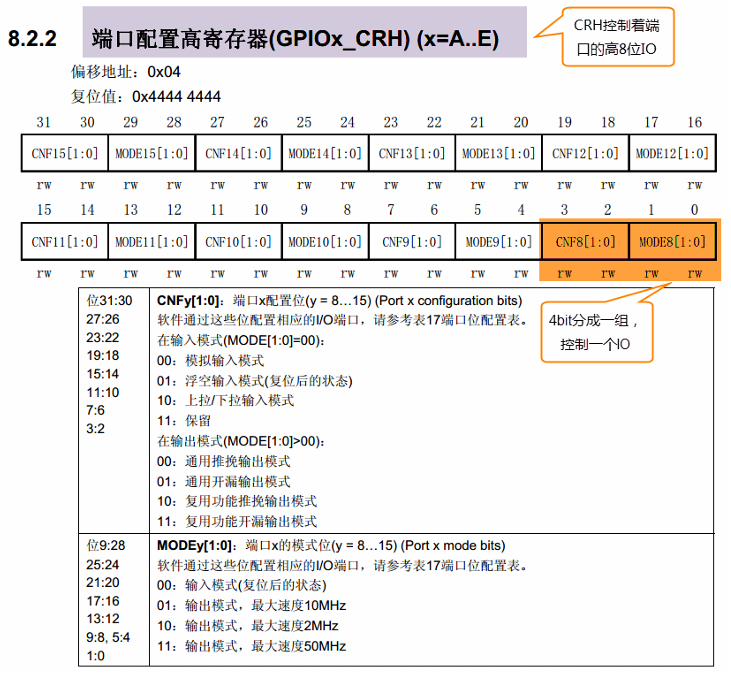

          在 STM32 中，每个 GPIO 引脚都需要通过寄存器进行配置。以 PB0 为例，它的模式配置寄存器是 GPIOB_CRL（低 8 个引脚 0~7 的配置寄存器）。

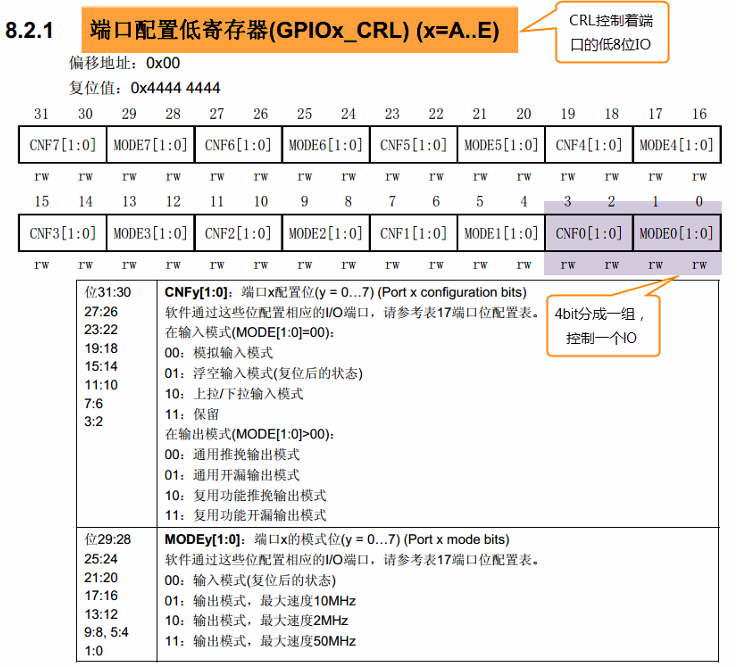

CRL 寄存器的结构

          CRL（端口配置低寄存器，GPIOx_CRL）专门配置 0~7 号引脚。每个引脚占用 4 个比特位（即一个“寄存器位段”）：

• MODE[1:0] ：控制输出速度，或者设置为输入。
• CNF[1:0] ：控制输入/输出模式。

          如下表（以 PB0 为例，其他引脚依次类推）：

引脚	位段位置	配置位	说明
PB0	[3:0]	MODE0[1:0], CNF0[1:0]	控制 PB0
PB1	[7:4]	MODE1[1:0], CNF1[1:0]	控制 PB1
PB2	[11:8]	MODE2[1:0], CNF2[1:0]	控制 PB2
…	…	…	…
PB7	[31:28]	MODE7[1:0], CNF7[1:0]	控制 PB7

          也就是说，每个引脚占 4 位，第 n 个引脚 的配置位段就是 [4n+3 : 4n]。例如：PB0 的配置位就是 [3:0]，PB1 的配置位就是 [7:4]。

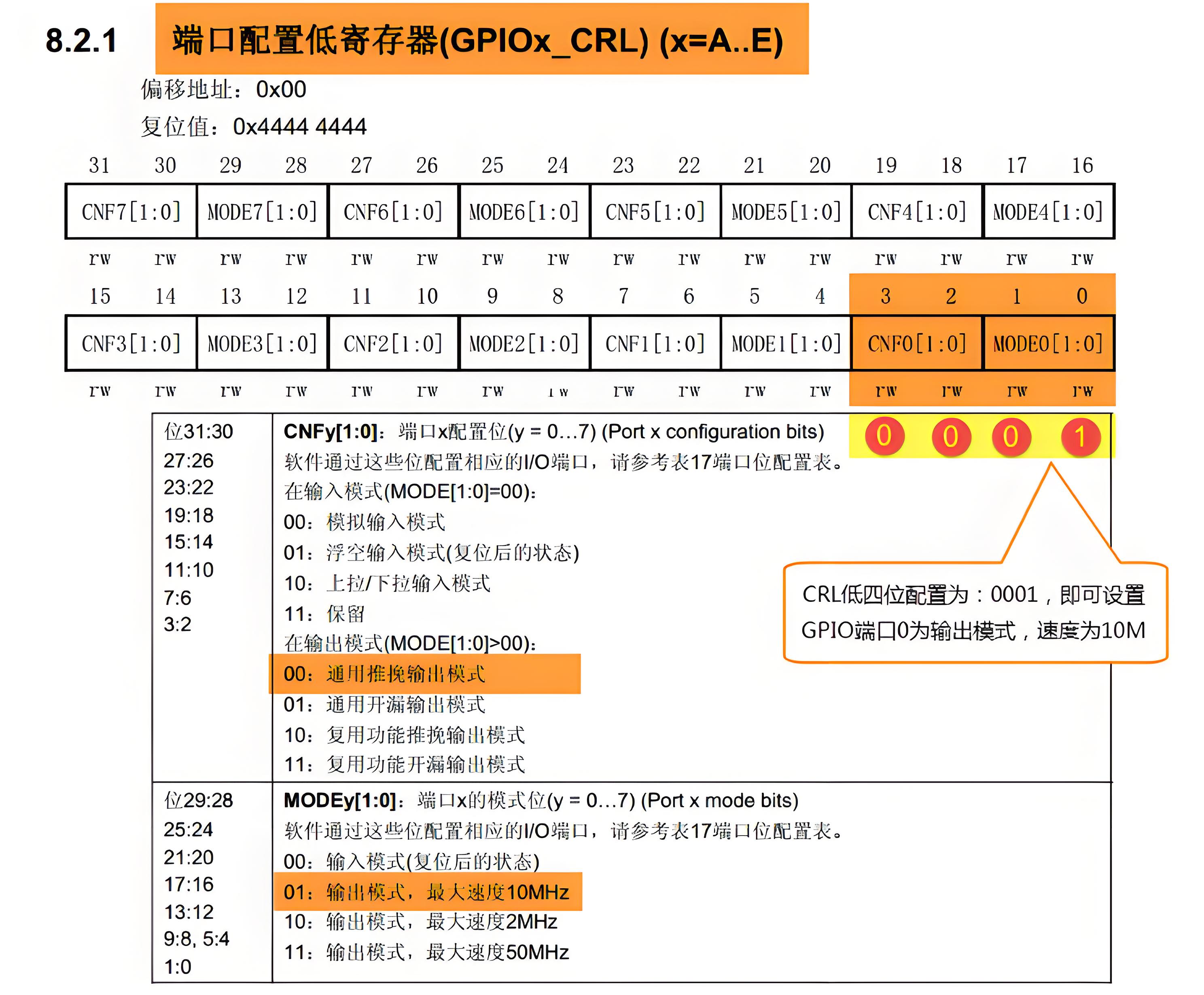

配置 PB0

          在本实验中，我们需要让 PB0 输出低电平来点亮 LED，所以要配置成通用推挽输出（CNF=00），速度为 10MHz（MODE=01）。对应的寄存器值：

位段	MODE[1:0]	CNF[1:0]	二进制值	含义
PB0	01	00	0001b	通用推挽输出，10MHz

          对应 PB0 的配置代码为：

// 清空控制 PB0 的配置位（每个引脚占 4 位，这里是第 0 组）
GPIOB_CRL &= ~(0x0F << (4 * 0));// 配置 PB0 为通用推挽输出，速度为 10MHz
GPIOB_CRL |= (1 << (4 * 0));

          在代码中，我们先把控制PB0的端口位清0，然后再向它赋值“0001b”，从而使GPIOB0引脚设置成输出模式，速度为10M。这样，PB0 就被正确配置成输出模式，可以用来控制 LED 灯了。

补充说明

          配置 GPIO 时，推荐采用以下标准写法：

GPIOB_CRL &= ~(0x0F << (4 * 0));   // 清零 PB0 的配置位段
GPIOB_CRL |=  (0x01 << (4 * 0));   // 设置 PB0 为推挽输出 10MHz

          这种位操作方式( &=~ 和 |= )是必要的，因为寄存器不能按位独立写入，如果直接赋值，会把寄存器中其他引脚的配置覆盖掉。

          举个错误示例：GPIOB_CRL = 0x00000001，虽然 PB0 被正确配置为 0001（通用推挽输出，10MHz），但会导致 PB1~PB7 的配置位被清零，相当于它们都被强制改为输入模式，这就破坏了其它 GPIO 引脚的原有配置，导致程序运行异常。

          因此，正确做法是：先清零目标引脚的配置位段（不影响其他位），再写入新的配置值，这就是为什么配置寄存器时通常要用 &=~ 和 |= 来操作。

---

4.5.3.3 控制引脚输出电平

          当 GPIO 引脚已经配置为输出模式后，就可以通过相关寄存器来控制它的电平状态，从而控制 LED 的亮灭。

          在 STM32 中，常见的用于控制引脚电平的寄存器有：

• BSRR（端口位设置/复位寄存器）：这是一个 32 位寄存器，低 16 位（位 0~15）用于设置引脚为高电平，高 16 位（位 16~31）用于复位引脚为低电平。例如：

• 写 1 到 bit 0 → PB0 输出高电平；
• 写 1 到 bit16 → PB0 输出低电平；
• 写 1 到 bit 5 → PB5 输出高电平；
• 写 1 到 bit21 → PB5 输出低电平。

          这样每个 GPIO 引脚都对应 BSRR 中两个位置：低 16 位控制置位，高 16 位控制复位。

• BRR（端口位复位寄存器）：这是一个 16 位寄存器，bit0~bit15 分别对应 PB0~PB15。在任意 bit 上写入 1，就会把对应的引脚清零（输出低电平）。例如：

• 写 1 到 bit0 → PB0 清零（输出低电平）；
• 写 1 到 bit7 → PB7 清零。

          它的效果等价于 BSRR 的高 16 位部分。

• ODR（端口输出数据寄存器）：这是一个 16 位寄存器，bit0~bit15 分别对应 PB0~PB15 的输出状态。读取 ODR 还能得到所有引脚的当前电平状态。例如：

• 写 1 到 bit0 → PB0 输出高电平；
• 写 0 到 bit0 → PB0 输出低电平；
• 写 1 到 bit8 → PB8 输出高电平。

                    注意：操作 BSRR 或 BRR 时，最终影响的都是ODR寄存器，因为 ODR 是实际输出数据的寄存器。为了简单演示，我们直接操作 ODR 来控制 PB0 的电平。

// PB0 输出低电平（LED 点亮）
GPIOB_ODR &= ~(1 << 0);

4.5.3.4 开启外设时钟

          前面已经完成了 GPIO 引脚配置和电平控制，但要想真正驱动外设，还必须开启外设时钟。

          STM32 外设众多，为了降低功耗，芯片上电后默认外设时钟全部关闭。若要使用某个外设，必须先在 RCC（Reset and Clock Control，复位与时钟控制器） 中打开对应时钟。

          在 STM32F1 系列中，所有 GPIO 外设都挂载在 APB2 总线上，时钟使能由 APB2 外设时钟使能寄存器（RCC_APB2ENR） 控制。

          例如，要使能 GPIOB 外设时钟，需要设置 RCC_APB2ENR 的 bit3：

// 开启 GPIOB 端口时钟
RCC_APB2ENR |= (1 << 3);

          这样，GPIOB 外设才会真正工作，否则即使寄存器配置正确，也无法驱动引脚。

---

4.5.3.5 完整代码

          开启时钟，配置引脚模式，控制电平，经过这三步，我们总算可以控制一个LED了。现在我们 完整组织下用STM32控制一个LED的代码，见代码清单:点亮LED-8。 列表8: 代码清单:点亮LED-8main文件中控制LED灯 的代码

#include "stm32f10x.h"/* 空的 SystemInit 函数，仅为满足启动文件的调用 */
void SystemInit(void)
{/* 若需配置系统时钟（HSE/PLL），可在此实现或调用官方库函数 */
}int main(void)
{/* 1. 开启 GPIOB 外设时钟 RCC_APB2ENR 第 3 位（IOPBEN） = 1*/RCC_APB2ENR |= (1 << 3);/* 2. 配置 PB0 为通用推挽输出，速度 10MHz- PB0 属于 CRL（控制 0~7 引脚）- 每个引脚占 4 位：[CNF1 CNF0 MODE1 MODE0]- 推挽输出 10MHz: CNF=00, MODE=01 -> 0b0001*/GPIOB_CRL &= ~(0x0F << (4 * 0));   // 清除 PB0 的控制位GPIOB_CRL |=  (0x1  << (4 * 0));   // 配置为 10MHz 推挽输出/* 3. 控制 PB0 输出电平- 若 LED 接共阳（常见开发板），低电平点亮- 推荐使用 BRR/BSRR 原子写，避免并发下读-改-写问题*/GPIOB_BRR = (1 << 0);  // 输出低电平，点亮 LED// 若需用 ODR，也可写：// GPIOB_ODR &= ~(1 << 0);while (1){/* 主循环，LED 始终保持点亮 */}return 0; // 实际不会执行到此
}

说明：

• 对于设置/清除 IO，优先使用 BSRR（低 16 位写 1 -> 置位；高 16 位写 1 -> 复位）或 BRR（复位寄存器）进行原子写操作，避免读-改-写导致的竞态问题，尤其在中断或多任务环境下。
• 若 LED 极性相反（共阴），则要输出高电平（可用 GPIOB_BSRR = (1<<0) 设置 PB0）。

4.6 下载与验证

          编译无错后使用 KEIL 的 LOAD 将程序下载到目标板。若设置了 “Reset and Run” 并且连接正确，下载完成后 LED 应立即点亮。若无反应：

• 检查开发板电源；
• 查看该引脚是否确实连接到 LED（参考板上原理图）并注意 LED 极性（共阳/共阴）；
• 尝试手动复位开发板；
• 用调试器读取 GPIOB_ODR / GPIOB_IDR 检查寄存器是否如预期改变。

4.7 总结

          本文以 KEIL5 为开发环境，演示了如何建立一个基于寄存器的 STM32 工程模板，并详解了 GPIO 的硬件结构与寄存器级配置方法，最后给出一个点亮 LED 的完整示例。本文尽量保持教学示例的简洁与可读性，但对于生产或复杂项目，建议使用厂商提供的头文件与库、正确实现 SystemInit，并在并发场景下使用原子寄存器（BSRR/BRR）操作与必要的同步机制。
