将Gowin高云FPGA仿真库导入Modelsim中并编译

安装路径说明

• Modelsim安装目录 : C:\modeltech64_2020.4
• Gowin软件安装目录 : C:\Gowin\Gowin_V1.9.11.03_Education_x64

---

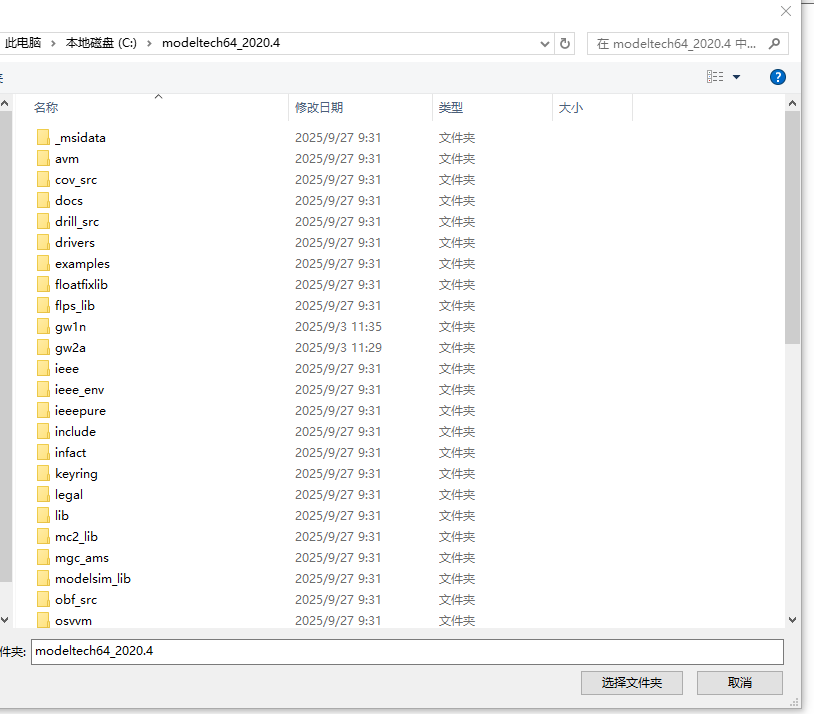

1. 改变工作目录

1. File -> Change Directroy…
2. 选择Modelsim安装目录

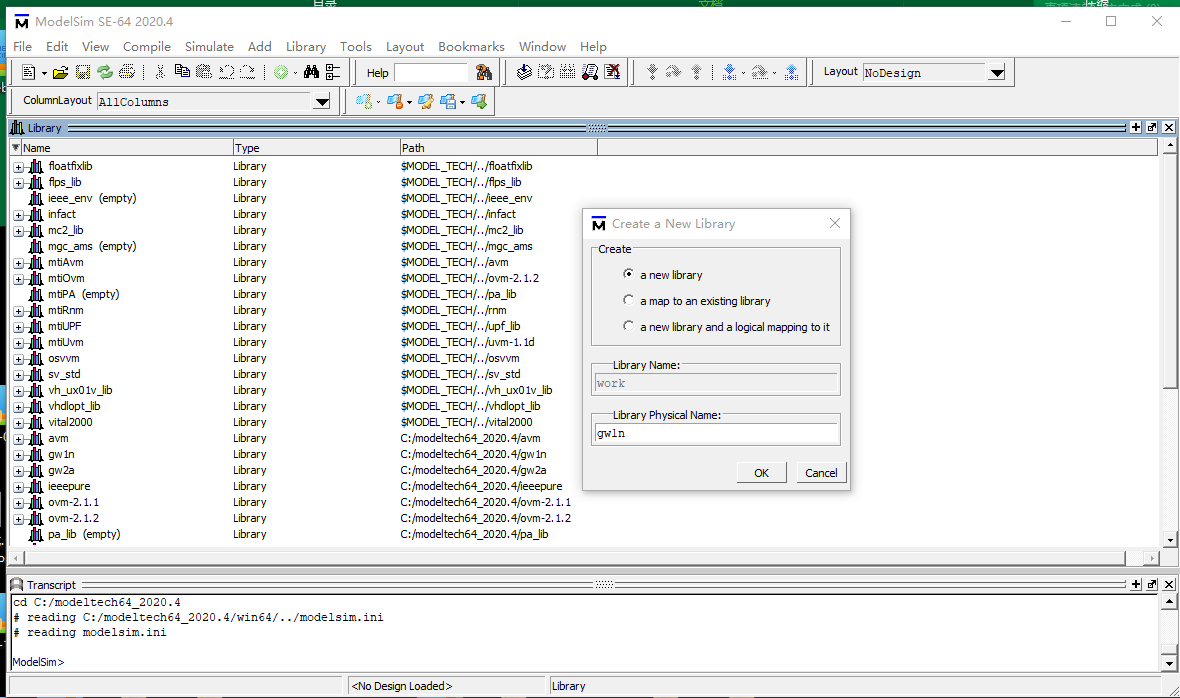

2. 新建库

1. File -> New -> Library
2. 输入库的名称，例如：gw1n

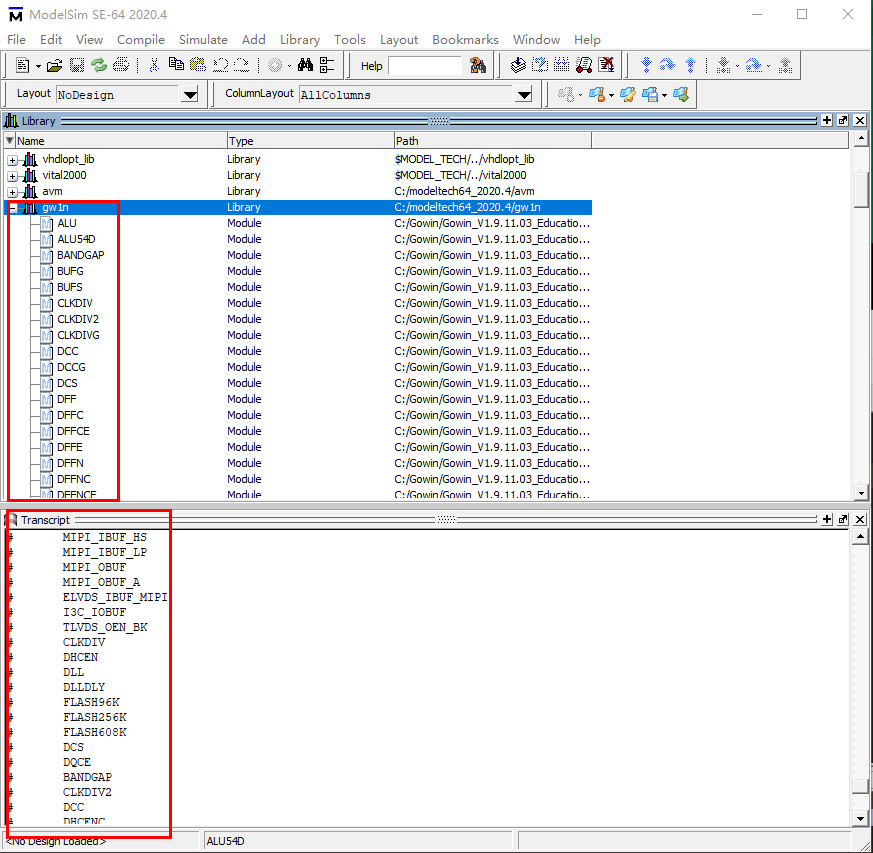

3. 导入及编译库

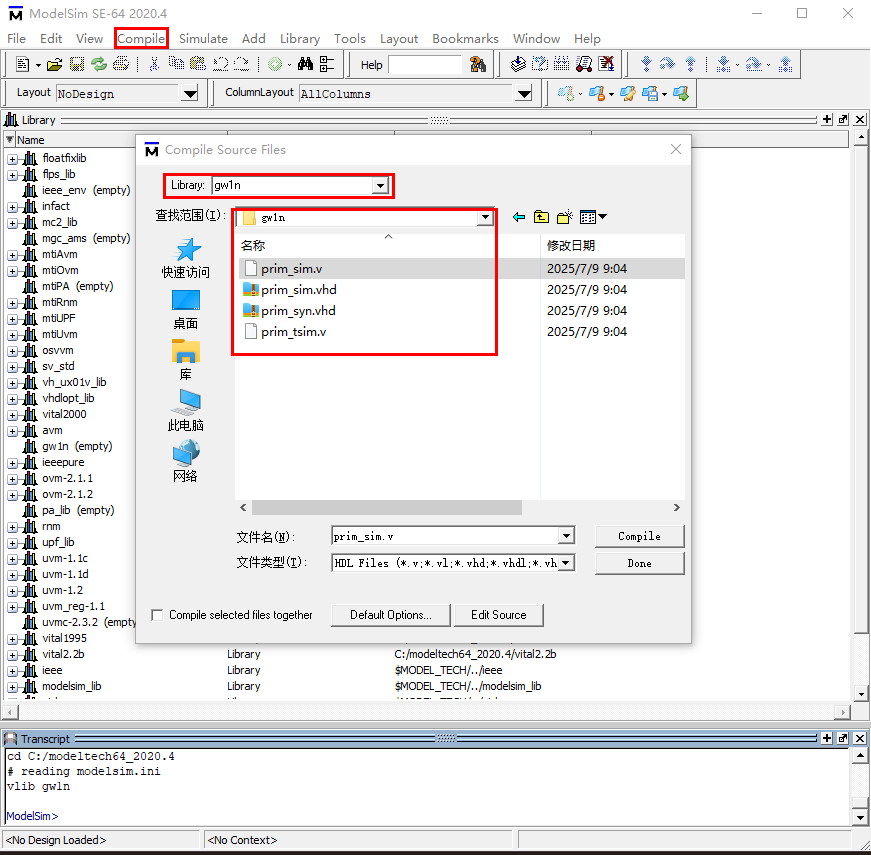

1. Compile -> Compile…
2. Library选择gw1n
3. 查找范围选择Gowin软件安装目录C:\Gowin\Gowin_V1.9.11.03_Education_x64\IDE\simlib下相应文件，例如：gw1n\prim_sim.v





---

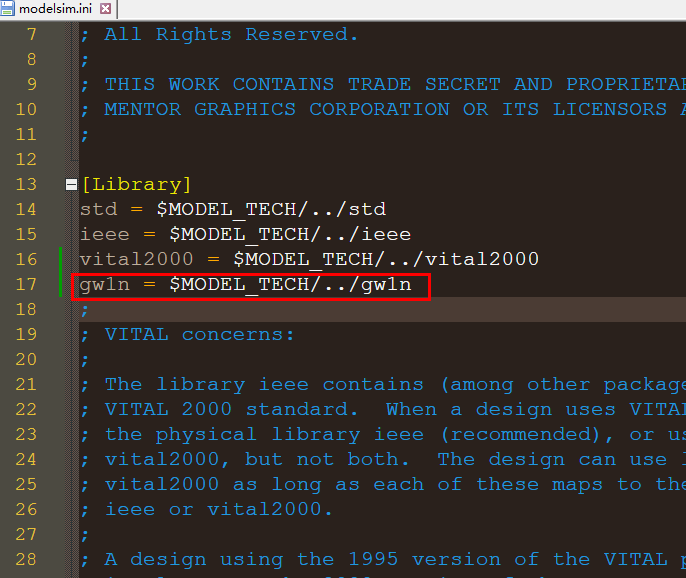

4. 修改配置文件

1. 在Modelsim安装目录下打开C:\modeltech64_2020.4\modelsim.ini文件
2. 在[Library]后增加 gw1n = $MODEL_TECH/…/gw1n
3. 保存并关闭文件



---

---

---

说明

• modelsim.ini文件默认为只读，需要修改文件属性，将只读属性取消
• 增加gw1n配置后保存关闭modelsim.ini文件，最好修改文件属为只读
