【读书笔记】深入理解JVM C1~3

news 2025/9/27 10:43:02

第一部分走近Java

第1章走进Java

1.4 Java虚拟机家族

1.4.1 虚拟机始祖：Sun Classic/Exact VM

Exact VM因它使用准确式内存管理（Exact Memory Management，也可以叫Non-Conservative/Accurate Memory Management）而得名。准确式内存管理是指虚拟机可以知道内存中某个位置的数据具体是什么类型。譬如内存中有一个32bit的整数123456，虚拟机将有能力分辨出它到底是一个指向了123456的内存地址的引用类型还是一个数值为123456的整数，准确分辨出哪些内存是引用类型，这也是在垃圾收集时准确判断堆上的数据是否还可能被使用的前提。由于使用了准确式内存管理，Exact VM可以抛弃掉以前Classic VM基于句柄（Handle）的对象查找方式（原因是垃圾收集后对象将可能会被移动位置，如果地址为123456的对象移动到654321，在没有明确信息表明内存中哪些数据是引用类型的前提下，那虚拟机肯定是不敢把内存中所有为123456的值改成654321的，所以要使用句柄来保持引用值的稳定），这样每次定位对象都少了一次间接查找的开销，显著提升执行性能。

1.4.2 武林盟主：HotSpot VM

HotSpot既继承了Sun之前两款商用虚拟机的优点（如前面提到的准确式内存管理），也有许多自己新的技术优势，如它名称中的HotSpot指的就是它的热点代码探测技术

HotSpot虚拟机的热点代码探测能力可以通过执行计数器找出最具有编译价值的代码，然后通知即时编译器以方法为单位进行编译。如果一个方法被频繁调用，或方法中有效循环次数很多，将会分别触发标准即时编译和栈上替换编译（On-Stack Replacement，OSR）行为

1.5.2 新一代即时编译器

Graal的编译效果短短几年间迅速追平了C2，甚至某些测试项中开始逐渐反超C2编译器。Graal能够做比C2更加复杂的优化，如“部分逃逸分析”（Partial Escape Analysis），也拥有比C2更容易使用激进预测性优化（Aggressive Speculative Optimization）的策略，支持自定义的预测性假设等。

1.5.3 向Native迈进

在微服务架构的视角下，应用拆分后，单个微服务很可能就不再需要面对数十、数百GB乃至TB 的内存，有了高可用的服务集群，也无须追求单个服务要7×24小时不间断地运行，它们随时可以中断和更新；但相应地，Java的启动时间相对较长，需要预热才能达到最高性能等特点就显得相悖于这样的应用场景。在无服务架构中，矛盾则可能会更加突出，比起服务，一个函数的规模通常会更小，执行时间会更短，当前最热门的无服务运行环境AWS Lambda所允许的最长运行时间仅有15分钟。

提前编译是相对于即时编译的概念，提前编译能带来的最大好处是Java虚拟机加载这些已经预编译成二进制库之后就能够直接调用，而无须再等待即时编译器在运行时将其编译成二进制机器码。

但是提前编译的坏处也很明显，它破坏了Java“一次编写，到处运行”的承诺，必须为每个不同的硬件、操作系统去编译对应的发行包；也显著降低了Java链接过程的动态性，必须要求加载的代码在编译期就是全部已知的，而不能在运行期才确定，否则就只能舍弃掉已经提前编译好的版本，退回到原来的即时编译执行状态。

大家原本期望的是类似于Excelsior JET那样的编译过后能生成本地代码完全脱离Java虚拟机运行的解决方案，但Jaotc其实仅仅是代替即时编译的一部分作用而已，仍需要运行于HotSpot之上。

它还包含了一个本地镜像的构造器（Native Image Generator），用于为用户程序建立基于Substrate VM 的本地运行时镜像。这个构造器采用指针分析（Points-To Analysis）技术，从用户提供的程序入口出发，搜索所有可达的代码。在搜索的同时，它还将执行初始化代码，并在最终生成可执行文件时，将已初始化的堆保存至一个堆快照之中。这样一来，Substrate VM就可以直接从目标程序开始运行，而无须重复进行Java虚拟机的初始化过程。

第二部分自动内存管理

第2章内存区域与内存溢出异常

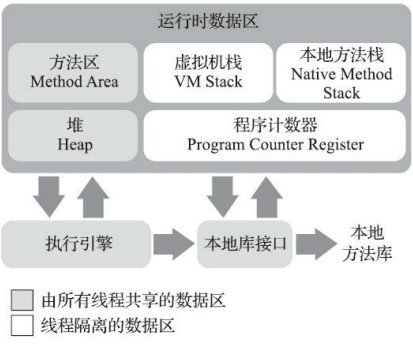

2.2 运行时数据区域

2.2.1 程序计数器

如果线程正在执行的是一个Java方法，这个计数器记录的是正在执行的虚拟机字节码指令的地址；如果正在执行的是本地（Native）方法，这个计数器值则应为空（Undefined）。此内存区域是唯一一个在《Java虚拟机规范》中没有规定任何OutOfMemoryError情况的区域。

2.2.2 Java虚拟机栈

与程序计数器一样，Java虚拟机栈（Java Virtual Machine Stack）也是线程私有的，它的生命周期与线程相同。虚拟机栈描述的是Java方法执行的线程内存模型：每个方法被执行的时候，Java虚拟机都会同步创建一个栈帧[1]（Stack Frame）用于存储局部变量表、操作数栈、动态连接、方法出口等信息。每一个方法被调用直至执行完毕的过程，就对应着一个栈帧在虚拟机栈中从入栈到出栈的过程。

在《Java虚拟机规范》中，对这个内存区域规定了两类异常状况：如果线程请求的栈深度大于虚拟机所允许的深度，将抛出StackOverflowError异常；如果Java虚拟机栈容量可以动态扩展[2]，当栈扩展时无法申请到足够的内存会抛出OutOfMemoryError异常。

2.2.3 本地方法栈

本地方法栈（Native Method Stacks）与虚拟机栈所发挥的作用是非常相似的，其区别只是虚拟机栈为虚拟机执行Java方法（也就是字节码）服务，而本地方法栈则是为虚拟机使用到的本地（Native）方法服务。

2.2.4 Java堆

如果从分配内存的角度看，所有线程共享的Java堆中可以划分出多个线程私有的分配缓冲区（Thread Local Allocation Buffer，TLAB），以提升对象分配时的效率。

2.2.5 方法区

方法区（Method Area）与Java堆一样，是各个线程共享的内存区域，它用于存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据。

说到方法区，不得不提一下“永久代”这个概念，尤其是在JDK 8以前，许多Java程序员都习惯在 HotSpot虚拟机上开发、部署程序，很多人都更愿意把方法区称呼为“永久代”（Permanent Generation），或将两者混为一谈。本质上这两者并不是等价的，因为仅仅是当时的HotSpot虚拟机设计团队选择把收集器的分代设计扩展至方法区，或者说使用永久代来实现方法区而已，这样使得 HotSpot的垃圾收集器能够像管理Java堆一样管理这部分内存，省去专门为方法区编写内存管理代码的工作。

考虑到HotSpot未来的发展，在JDK 6的时候HotSpot开发团队就有放弃永久代，逐步改为采用本地内存（Native Memory）来实现方法区的计划了[1]，到了JDK 7的HotSpot，已经把原本放在永久代的字符串常量池、静态变量等移出，而到了 JDK 8，终于完全废弃了永久代的概念，改用与JRockit、J9一样在本地内存中实现的元空间（Metaspace）来代替，把JDK 7中永久代还剩余的内容（主要是类型信息）全部移到元空间中。

2.2.6 运行时常量池

运行时常量池相对于Class文件常量池的另外一个重要特征是具备动态性，Java语言并不要求常量一定只有编译期才能产生，也就是说，并非预置入Class文件中常量池的内容才能进入方法区运行时常量池，运行期间也可以将新的常量放入池中，这种特性被开发人员利用得比较多的便是String类的 intern()方法。

2.2.7 直接内存

在JDK 1.4中新加入了NIO（New Input/Output）类，引入了一种基于通道（Channel）与缓冲区（Buffer）的I/O方式，它可以使用Native函数库直接分配堆外内存，然后通过一个存储在Java堆里面的 DirectByteBuffer对象作为这块内存的引用进行操作。这样能在一些场景中显著提高性能，因为避免了在Java堆和Native堆中来回复制数据。

2.3 HotSpot虚拟机对象探秘

2.3.2 对象的内存布局

HotSpot虚拟机对象的对象头部分包括两类信息。第一类是用于存储对象自身的运行时数据，如哈希码（HashCode）、GC分代年龄、锁状态标志、线程持有的锁、偏向线程ID、偏向时间戳等，这部分数据的长度在32位和64位的虚拟机（未开启压缩指针）中分别为32个比特和64个比特，官方称它为“Mark Word”。

对象头的另外一部分是类型指针，即对象指向它的类型元数据的指针，Java虚拟机通过这个指针来确定该对象是哪个类的实例。

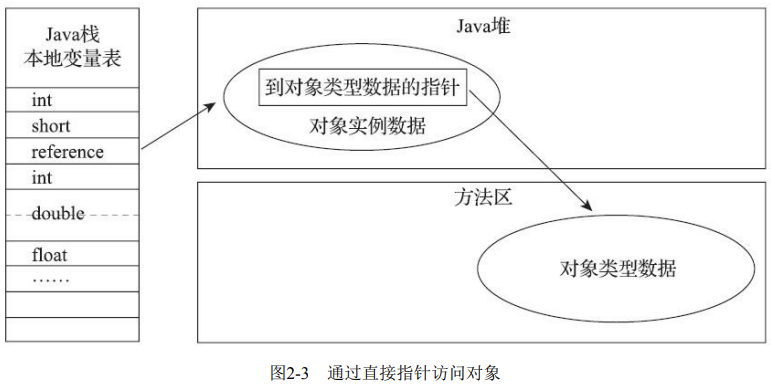

2.3.3 对象的访问定位

2.4 实战：OutOfMemoryError异常

2.4.1 Java堆溢出

通过参数-XX：+HeapDumpOnOutOf-MemoryError可以让虚拟机在出现内存溢出异常的时候Dump出当前的内存堆转储快照以便进行事后分析

要解决这个内存区域的异常，常规的处理方法是首先通过内存映像分析工具（如Eclipse Memory Analyzer）对Dump出来的堆转储快照进行分析。第一步首先应确认内存中导致OOM的对象是否是必要的，也就是要先分清楚到底是出现了内存泄漏（Memory Leak）还是内存溢出（Memory Overflow）。图2-5显示了使用Eclipse Memory Analyzer打开的堆转储快照文件。

如果是内存泄漏，可进一步通过工具查看泄漏对象到GC Roots的引用链，找到泄漏对象是通过怎样的引用路径、与哪些GC Roots相关联，才导致垃圾收集器无法回收它们，根据泄漏对象的类型信息以及它到GC Roots引用链的信息，一般可以比较准确地定位到这些对象创建的位置，进而找出产生内存泄漏的代码的具体位置

如果不是内存泄漏，换句话说就是内存中的对象确实都是必须存活的，那就应当检查Java虚拟机的堆参数（-Xmx与-Xms）设置，与机器的内存对比，看看是否还有向上调整的空间。再从代码上检查是否存在某些对象生命周期过长、持有状态时间过长、存储结构设计不合理等情况，尽量减少程序运行期的内存消耗。

2.4.2 虚拟机栈和本地方法栈溢出

原因其实不难理解，操作系统分配给每个进程的内存是有限制的，譬如32位Windows的单个进程最大内存限制为2GB。HotSpot虚拟机提供了参数可以控制Java堆和方法区这两部分的内存的最大值，那剩余的内存即为2GB（操作系统限制）减去最大堆容量，再减去最大方法区容量，由于程序计数器消耗内存很小，可以忽略掉，如果把直接内存和虚拟机进程本身耗费的内存也去掉的话，剩下的内存就由虚拟机栈和本地方法栈来分配了。

但是，如果是建立过多线程导致的内存溢出，在不能减少线程数量或者更换64位虚拟机的情况下，就只能通过减少最大堆和减少栈容量来换取更多的线程。

2.4.3 方法区和运行时常量池溢出

String::intern()是一个本地方法，它的作用是如果字符串常量池中已经包含一个等于此String对象的字符串，则返回代表池中这个字符串的String对象的引用；否则，会将此String对象包含的字符串添加到常量池中，并且返回此String对象的引用。

public class RuntimeConstantPoolOOM {public static void main(String[] args) {String str1 = new StringBuilder("计算机").append("软件").toString();System.out.println(str1.intern() == str1);String str2 = new StringBuilder("ja").append("va").toString();System.out.println(str2.intern() == str2);}
}

这段代码在JDK 6中运行，会得到两个false，而在JDK 7中运行，会得到一个true和一个false。产生差异的原因是，在JDK 6中，intern()方法会把首次遇到的字符串实例复制到永久代的字符串常量池中存储，返回的也是永久代里面这个字符串实例的引用，而由StringBuilder创建的字符串对象实例在 Java堆上，所以必然不可能是同一个引用，结果将返回false。

而JDK 7（以及部分其他虚拟机，例如JRockit）的intern()方法实现就不需要再拷贝字符串的实例到永久代了，既然字符串常量池已经移到Java堆中，那只需要在常量池里记录一下首次出现的实例引用即可，因此intern()返回的引用和由StringBuilder创建的那个字符串实例就是同一个。而对str2比较返回false，这是因为“java” [2]这个字符串在执行String-Builder.toString()之前就已经出现过了，字符串常量池中已经有它的引用，不符合intern()方法要求“首次遇到”的原则，“计算机软件”这个字符串则是首次出现的，因此结果返回true。

在JDK 8以后，永久代便完全退出了历史舞台，元空间作为其替代者登场。在默认设置下，前面列举的那些正常的动态创建新类型的测试用例已经很难再迫使虚拟机产生方法区的溢出异常了。

2.4.4 本机直接内存溢出

在JDK 10时才将Unsafe 的部分功能通过VarHandle开放给外部使用），因为虽然使用DirectByteBuffer分配内存也会抛出内存溢出异常，但它抛出异常时并没有真正向操作系统申请分配内存，而是通过计算得知内存无法分配就会在代码里手动抛出溢出异常，真正申请分配内存的方法是Unsafe::allocateMemory()。

第3章垃圾收集器与内存分配策略

3.2 内存已死？

3.2.4 生存还是死亡？

即使在可达性分析算法中判定为不可达的对象，也不是“非死不可”的，这时候它们暂时还处于“缓刑”阶段，要真正宣告一个对象死亡，至少要经历两次标记过程：如果对象在进行可达性分析后发现没有与GC Roots相连接的引用链，那它将会被第一次标记，随后进行一次筛选，筛选的条件是此对象是否有必要执行finalize()方法。假如对象没有覆盖finalize()方法，或者finalize()方法已经被虚拟机调用过，那么虚拟机将这两种情况都视为“没有必要执行”。

如果这个对象被判定为确有必要执行finalize()方法，那么该对象将会被放置在一个名为F-Queue的队列之中，并在稍后由一条由虚拟机自动建立的、低调度优先级的Finalizer线程去执行它们的finalize() 方法。这里所说的“执行”是指虚拟机会触发这个方法开始运行，但并不承诺一定会等待它运行结束。这样做的原因是，如果某个对象的finalize()方法执行缓慢，或者更极端地发生了死循环，将很可能导致F-Queue队列中的其他对象永久处于等待，甚至导致整个内存回收子系统的崩溃。finalize()方法是对象逃脱死亡命运的最后一次机会，稍后收集器将对F-Queue中的对象进行第二次小规模的标记，如果对象要在finalize()中成功拯救自己——只要重新与引用链上的任何一个对象建立关联即可，譬如把自己（this关键字）赋值给某个类变量或者对象的成员变量，那在第二次标记时它将被移出“即将回收”的集合；如果对象这时候还没有逃脱，那基本上它就真的要被回收了。

注意任何一个对象的finalize()方法都只会被系统自动调用一次，如果对象面临下一次回收，它的finalize()方法不会被再次执行

注意，finalize()的运行代价高昂，不确定性大，无法保证各个对象的调用顺序，如今已被官方明确声明为不推荐使用的语法。

3.3 垃圾收集算法

3.3.1 分代收集理论

当前商业虚拟机的垃圾收集器，大多数都遵循了“分代收集”（Generational Collection）的理论进行设计，分代收集名为理论，实质是一套符合大多数程序运行实际情况的经验法则，它建立在两个分代假说之上：

1）弱分代假说（Weak Generational Hypothesis）：绝大多数对象都是朝生夕灭的。

2）强分代假说（Strong Generational Hypothesis）：熬过越多次垃圾收集过程的对象就越难以消亡。

这两个分代假说共同奠定了多款常用的垃圾收集器的一致的设计原则：收集器应该将Java堆划分出不同的区域，然后将回收对象依据其年龄（年龄即对象熬过垃圾收集过程的次数）分配到不同的区域之中存储。显而易见，如果一个区域中大多数对象都是朝生夕灭，难以熬过垃圾收集过程的话，那么把它们集中放在一起，每次回收时只关注如何保留少量存活而不是去标记那些大量将要被回收的对象，就能以较低代价回收到大量的空间；如果剩下的都是难以消亡的对象，那把它们集中放在一块，虚拟机便可以使用较低的频率来回收这个区域，这就同时兼顾了垃圾收集的时间开销和内存的空间有效利用。

分代收集并非只是简单划分一下内存区域那么容易，它至少存在一个明显的困难：对象不是孤立的，对象之间会存在跨代引用。假如要现在进行一次只局限于新生代区域内的收集（Minor GC），但新生代中的对象是完全有可能被老年代所引用的，为了找出该区域中的存活对象，不得不在固定的GC Roots之外，再额外遍历整个老年代中所有对象来确保可达性分析结果的正确性，反过来也是一样。为了解决这个问题，就需要对分代收集理论添加第三条经验法则

3）跨代引用假说（Intergenerational Reference Hypothesis）：跨代引用相对于同代引用来说仅占极少数。

这其实是可根据前两条假说逻辑推理得出的隐含推论：存在互相引用关系的两个对象，是应该倾向于同时生存或者同时消亡的。依据这条假说，我们就不应再为了少量的跨代引用去扫描整个老年代，也不必浪费空间专门记录每一个对象是否存在及存在哪些跨代引用，只需在新生代上建立一个全局的数据结构（该结构被称为“记忆集”，Remembered Set），这个结构把老年代划分成若干小块，标识出老年代的哪一块内存会存在跨代引用。此后当发生Minor GC时，只有包含了跨代引用的小块内存里的对象才会被加入到GC Roots进行扫描。虽然这种方法需要在对象改变引用关系（如将自己或者某个属性赋值）时维护记录数据的正确性，会增加一些运行时的开销，但比起收集时扫描整个老年代来说仍然是划算的。

3.3.3 标记-复制算法

现在的商用Java虚拟机大多都优先采用了这种收集算法去回收新生代，IBM公司曾有一项专门研究对新生代“朝生夕灭”的特点做了更量化的诠释——新生代中的对象有98%熬不过第一轮收集。因此并不需要按照1∶1的比例来划分新生代的内存空间。

在1989年，Andrew Appel针对具备“朝生夕灭”特点的对象，提出了一种更优化的半区复制分代策略，现在称为“Appel式回收”。HotSpot虚拟机的Serial、ParNew等新生代收集器均采用了这种策略来设计新生代的内存布局[1]。Appel式回收的具体做法是把新生代分为一块较大的Eden空间和两块较小的 Survivor空间，每次分配内存只使用Eden和其中一块Survivor。发生垃圾搜集时，将Eden和Survivor中仍然存活的对象一次性复制到另外一块Survivor空间上，然后直接清理掉Eden和已用过的那块Survivor空间。HotSpot虚拟机默认Eden和Survivor的大小比例是8∶1，也即每次新生代中可用内存空间为整个新生代容量的90%（Eden的80%加上一个Survivor的10%），只有一个Survivor空间，即10%的新生代是会被“浪费”的。当然，98%的对象可被回收仅仅是“普通场景”下测得的数据，任何人都没有办法百分百保证每次回收都只有不多于10%的对象存活，因此Appel式回收还有一个充当罕见情况的“逃生门”的安全设计，当Survivor空间不足以容纳一次Minor GC之后存活的对象时，就需要依赖其他内存区域（实际上大多就是老年代）进行分配担保（Handle Promotion）。

如果另外一块 Survivor空间没有足够空间存放上一次新生代收集下来的存活对象，这些对象便将通过分配担保机制直接进入老年代，这对虚拟机来说就是安全的。

3.3.4 标记-整理算法

如果移动存活对象，尤其是在老年代这种每次回收都有大量对象存活区域，移动存活对象并更新所有引用这些对象的地方将会是一种极为负重的操作，而且这种对象移动操作必须全程暂停用户应用程序才能进行[1]，这就更加让使用者不得不小心翼翼地权衡其弊端了，像这样的停顿被最初的虚拟机设计者形象地描述为“Stop The World” [2]。

但如果跟标记-清除算法那样完全不考虑移动和整理存活对象的话，弥散于堆中的存活对象导致的空间碎片化问题就只能依赖更为复杂的内存分配器和内存访问器来解决。譬如通过“分区空闲分配链表”来解决内存分配问题（计算机硬盘存储大文件就不要求物理连续的磁盘空间，能够在碎片化的硬盘上存储和访问就是通过硬盘分区表实现的）。内存的访问是用户程序最频繁的操作，甚至都没有之一，假如在这个环节上增加了额外的负担，势必会直接影响应用程序的吞吐量。

从垃圾收集的停顿时间来看，不移动对象停顿时间会更短，甚至可以不需要停顿，但是从整个程序的吞吐量来看，移动对象会更划算。此语境中，吞吐量的实质是赋值器（Mutator，可以理解为使用垃圾收集的用户程序，本书为便于理解，多数地方用“用户程序”或“用户线程”代替）与收集器的效率总和。即使不移动对象会使得收集器的效率提升一些，但因内存分配和访问相比垃圾收集频率要高得多，这部分的耗时增加，总吞吐量仍然是下降的。HotSpot虚拟机里面关注吞吐量的Parallel Scavenge收集器是基于标记-整理算法的，而关注延迟的CMS收集器则是基于标记-清除算法的，这也从侧面印证这点。

3.4 HotSpot的算法细节实现

3.4.1 根节点枚举

迄今为止，所有收集器在根节点枚举这一步骤时都是必须暂停用户线程的，因此毫无疑问根节点枚举与之前提及的整理内存碎片一样会面临相似的“Stop The World”的困扰。现在可达性分析算法耗时最长的查找引用链的过程已经可以做到与用户线程一起并发（具体见3.4.6节），但根节点枚举始终还是必须在一个能保障一致性的快照中才得以进行

即使是号称停顿时间可控，或者（几乎）不会发生停顿的CMS、G1、 ZGC等收集器，枚举根节点时也是必须要停顿的。

由于目前主流Java虚拟机使用的都是准确式垃圾收集（这个概念在第1章介绍Exact VM相对于 Classic VM的改进时介绍过），所以当用户线程停顿下来之后，其实并不需要一个不漏地检查完所有执行上下文和全局的引用位置，虚拟机应当是有办法直接得到哪些地方存放着对象引用的。在HotSpot 的解决方案里，是使用一组称为OopMap的数据结构来达到这个目的。一旦类加载动作完成的时候， HotSpot就会把对象内什么偏移量上是什么类型的数据计算出来，在即时编译（见第11章）过程中，也会在特定的位置记录下栈里和寄存器里哪些位置是引用。这样收集器在扫描时就可以直接得知这些信息了，并不需要真正一个不漏地从方法区等GC Roots开始查找。

下面代码清单3-3是HotSpot虚拟机客户端模式下生成的一段String::hashCode()方法的本地代码，可以看到在0x026eb7a9处的call指令有OopMap记录，它指明了EBX寄存器和栈中偏移量为16的内存区域中各有一个普通对象指针（Ordinary Object Pointer，OOP）的引用，有效范围为从call指令开始直到 0x026eb730（指令流的起始位置）+142（OopMap记录的偏移量）=0x026eb7be，即hlt指令为止。

0x026eb730: mov %eax,-0x8000(%esp)
…………
;; ImplicitNullCheckStub slow case
0x026eb7a9: call 0x026e83e0 ; OopMap{ebx=Oop [16]=Oop off=142}; *caload; - java.lang.String::hashCode@48 (line 1489); {runtime_call}
0x026eb7ae: push $0x83c5c18 ; {external_word}
0x026eb7b3: call 0x026eb7b8
0x026eb7b8: pusha
0x026eb7b9: call 0x0822bec0 ; {runtime_call}
0x026eb7be: hlt

3.4.2 安全点

在OopMap的协助下，HotSpot可以快速准确地完成GC Roots枚举，但一个很现实的问题随之而来：可能导致引用关系变化，或者说导致OopMap内容变化的指令非常多，如果为每一条指令都生成对应的OopMap，那将会需要大量的额外存储空间，这样垃圾收集伴随而来的空间成本就会变得无法忍受的高昂。

实际上HotSpot也的确没有为每条指令都生成OopMap，前面已经提到，只是在“特定的位置”记录了这些信息，这些位置被称为安全点（Safepoint）。有了安全点的设定，也就决定了用户程序执行时并非在代码指令流的任意位置都能够停顿下来开始垃圾收集，而是强制要求必须执行到达安全点后才能够暂停。因此，安全点的选定既不能太少以至于让收集器等待时间过长，也不能太过频繁以至于过分增大运行时的内存负荷。安全点位置的选取基本上是以“是否具有让程序长时间执行的特征”为标准进行选定的，因为每条指令执行的时间都非常短暂，程序不太可能因为指令流长度太长这样的原因而长时间执行，“长时间执行”的最明显特征就是指令序列的复用，例如方法调用、循环跳转、异常跳转等都属于指令序列复用，所以只有具有这些功能的指令才会产生安全点。

对于安全点，另外一个需要考虑的问题是，如何在垃圾收集发生时让所有线程（这里其实不包括执行JNI调用的线程）都跑到最近的安全点，然后停顿下来。这里有两种方案可供选择：

抢先式中断（Preemptive Suspension）
主动式中断（Voluntary Suspension）：不直接对线程操作，仅仅简单地设置一个标志位，各个线程执行过程时会不停地主动去轮询这个标志，一旦发现中断标志为真时就自己在最近的安全点上主动中断挂起。
- 由于轮询操作在代码中会频繁出现，这要求它必须足够高效。HotSpot使用内存保护陷阱的方式，把轮询操作精简至只有一条汇编指令的程度。下面代码清单3-4中的test指令就是HotSpot生成的轮询指令，当需要暂停用户线程时，虚拟机把0x160100的内存页设置为不可读，那线程执行到test指令时就会产生一个自陷异常信号，然后在预先注册的异常处理器中挂起线程实现等待，这样仅通过一条汇编指令便完成安全点轮询和触发线程中断了

0x01b6d627: call 0x01b2b210 	; OopMap{[60]=Oop off=460}; *invokeinterface size; - Client1::main@113 (line 23); {virtual_call}
0x01b6d62c: nop 				; OopMap{[60]=Oop off=461}; *if_icmplt; - Client1::main@118 (line 23)
0x01b6d62d: test %eax,0x160100 	; {poll}
0x01b6d633: mov 0x50(%esp),%esi
0x01b6d637: cmp %eax,%esi

3.4.3 安全区域

安全点机制保证了程序执行时，在不太长的时间内就会遇到可进入垃圾收集过程的安全点。但是，程序“不执行”的时候呢？所谓的程序不执行就是没有分配处理器时间，典型的场景便是用户线程处于Sleep状态或者Blocked状态，这时候线程无法响应虚拟机的中断请求，不能再走到安全的地方去中断挂起自己，虚拟机也显然不可能持续等待线程重新被激活分配处理器时间。对于这种情况，就必须引入安全区域（Safe Region）来解决

安全区域是指能够确保在某一段代码片段之中，引用关系不会发生变化，因此，在这个区域中任意地方开始垃圾收集都是安全的。我们也可以把安全区域看作被扩展拉伸了的安全点。

当用户线程执行到安全区域里面的代码时，首先会标识自己已经进入了安全区域，那样当这段时间里虚拟机要发起垃圾收集时就不必去管这些已声明自己在安全区域内的线程了。当线程要离开安全区域时，它要检查虚拟机是否已经完成了根节点枚举（或者垃圾收集过程中其他需要暂停用户线程的阶段），如果完成了，那线程就当作没事发生过，继续执行；否则它就必须一直等待，直到收到可以离开安全区域的信号为止

3.4.4 记忆集与卡表

讲解分代收集理论的时候，提到了为解决对象跨代引用所带来的问题，垃圾收集器在新生代中建立了名为记忆集（Remembered Set）的数据结构，用以避免把整个老年代加进GC Roots扫描范围。事实上并不只是新生代、老年代之间才有跨代引用的问题，所有涉及部分区域收集（Partial GC）行为的垃圾收集器，典型的如G1、ZGC和Shenandoah收集器，都会面临相同的问题

记忆集是一种用于记录从非收集区域指向收集区域的指针集合的抽象数据结构。如果我们不考虑效率和成本的话，最简单的实现可以用非收集区域中所有含跨代引用的对象数组来实现这个数据结构

这种记录全部含跨代引用对象的实现方案，无论是空间占用还是维护成本都相当高昂。而在垃圾收集的场景中，收集器只需要通过记忆集判断出某一块非收集区域是否存在有指向了收集区域的指针就可以了，并不需要了解这些跨代指针的全部细节。那设计者在实现记忆集的时候，便可以选择更为粗犷的记录粒度来节省记忆集的存储和维护成本，下面列举了一些可供选择（当然也可以选择这个范围以外的）的记录精度：

字长精度：每个记录精确到一个机器字长（就是处理器的寻址位数，如常见的32位或64位，这个精度决定了机器访问物理内存地址的指针长度），该字包含跨代指针。
对象精度：每个记录精确到一个对象，该对象里有字段含有跨代指针。
卡精度：每个记录精确到一块内存区域，该区域内有对象含有跨代指针。

其中，第三种“卡精度”所指的是用一种称为“卡表”（Card Table）的方式去实现记忆集[1]，这也是目前最常用的一种记忆集实现形式，一些资料中甚至直接把它和记忆集混为一谈。

卡表最简单的形式可以只是一个字节数组[2]，而HotSpot虚拟机确实也是这样做的。以下这行代码是HotSpot默认的卡表标记逻辑

CARD_TABLE [this address >> 9] = 0

字节数组CARD_TABLE的每一个元素都对应着其标识的内存区域中一块特定大小的内存块，这个内存块被称作“卡页”（Card Page）。一般来说，卡页大小都是以2的N次幂的字节数，通过上面代码可以看出HotSpot中使用的卡页是2的9次幂，即512字节（地址右移9位，相当于用地址除以512）。那如果卡表标识内存区域的起始地址是0x0000的话，数组CARD_TABLE的第0、1、2号元素，分别对应了地址范围为0x0000～0x01FF、0x0200～0x03FF、0x0400～0x05FF的卡页内存块[4]

3.4.5 写屏障

我们已经解决了如何使用记忆集来缩减GC Roots扫描范围的问题，但还没有解决卡表元素如何维护的问题，例如它们何时变脏、谁来把它们变脏等。

卡表元素何时变脏的答案是很明确的——有其他分代区域中对象引用了本区域对象时，其对应的卡表元素就应该变脏，变脏时间点原则上应该发生在引用类型字段赋值的那一刻。但问题是如何变脏，即如何在对象赋值的那一刻去更新维护卡表呢？假如是解释执行的字节码，那相对好处理，虚拟机负责每条字节码指令的执行，有充分的介入空间；但在编译执行的场景中呢？经过即时编译后的代码已经是纯粹的机器指令流了，这就必须找到一个在机器码层面的手段，把维护卡表的动作放到每一个赋值操作之中。

在HotSpot虚拟机里是通过写屏障（Write Barrier）技术维护卡表状态的。

写屏障可以看作在虚拟机层面对“引用类型字段赋值”这个动作的AOP切面[2]，在引用对象赋值时会产生一个环形（Around）通知，供程序执行额外的动作，也就是说赋值的前后都在写屏障的覆盖范畴内。在赋值前的部分的写屏障叫作写前屏障（Pre-Write Barrier），在赋值后的则叫作写后屏障（Post-Write Barrier）。HotSpot虚拟机的许多收集器中都有使用到写屏障，但直至G1收集器出现之前，其他收集器都只用到了写后屏障。下面这段代码清单3-6是一段更新卡表状态的简化逻辑：

void oop_field_store(oop* field, oop new_value) {// 引用字段赋值操作*field = new_value;// 写后屏障，在这里完成卡表状态更新post_write_barrier(field, new_value);
}

除了写屏障的开销外，卡表在高并发场景下还面临着“伪共享”（False Sharing）问题。伪共享是处理并发底层细节时一种经常需要考虑的问题，现代中央处理器的缓存系统中是以缓存行（Cache Line）为单位存储的，当多线程修改互相独立的变量时，如果这些变量恰好共享同一个缓存行，就会彼此影响（写回、无效化或者同步）而导致性能降低，这就是伪共享问题。

假设处理器的缓存行大小为64字节，由于一个卡表元素占1个字节，64个卡表元素将共享同一个缓存行。这64个卡表元素对应的卡页总的内存为32KB（64×512字节），也就是说如果不同线程更新的对象正好处于这32KB的内存区域内，就会导致更新卡表时正好写入同一个缓存行而影响性能。为了避免伪共享问题，一种简单的解决方案是不采用无条件的写屏障，而是先检查卡表标记，只有当该卡表元素未被标记过时才将其标记为变脏，即将卡表更新的逻辑变为以下代码所示：

在JDK 7之后，HotSpot虚拟机增加了一个新的参数-XX：+UseCondCardMark，用来决定是否开启卡表更新的条件判断。开启会增加一次额外判断的开销，但能够避免伪共享问题，两者各有性能损耗，是否打开要根据应用实际运行情况来进行测试权衡。

3.4.6 并发的可达性分析

在根节点枚举（见3.4.1节）这个步骤中，由于GC Roots相比起整个Java堆中全部的对象毕竟还算是极少数，且在各种优化技巧（如OopMap）的加持下，它带来的停顿已经是非常短暂且相对固定（不随堆容量而增长）的了。可从GC Roots再继续往下遍历对象图，这一步骤的停顿时间就必定会与Java堆容量直接成正比例关系了

想解决或者降低用户线程的停顿，就要先搞清楚为什么必须在一个能保障一致性的快照上才能进行对象图的遍历？为了能解释清楚这个问题，我们引入三色标记（Tri-color Marking）[1]作为工具来辅助推导，把遍历对象图过程中遇到的对象，按照“是否访问过”这个条件标记成以下三种颜色：

白色：表示对象尚未被垃圾收集器访问过。显然在可达性分析刚刚开始的阶段，所有的对象都是白色的，若在分析结束的阶段，仍然是白色的对象，即代表不可达。
黑色：表示对象已经被垃圾收集器访问过，且这个对象的所有引用都已经扫描过。黑色的对象代表已经扫描过，它是安全存活的，如果有其他对象引用指向了黑色对象，无须重新扫描一遍。黑色对象不可能直接（不经过灰色对象）指向某个白色对象。
灰色：表示对象已经被垃圾收集器访问过，但这个对象上至少存在一个引用还没有被扫描过。

可能出现两种后果。

一种是把原本消亡的对象错误标记为存活，这不是好事，但其实是可以容忍的，
另一种是把原本存活的对象错误标记为已消亡，这就是非常致命的后果了

表3-1 并发出现“对象消失”问题的示意

Wilson于1994年在理论上证明了，当且仅当以下两个条件同时满足时，会产生“对象消失”的问题，即原本应该是黑色的对象被误标为白色：

赋值器插入了一条或多条从黑色对象到白色对象的新引用；
赋值器删除了全部从灰色对象到该白色对象的直接或间接引用。

因此，我们要解决并发扫描时的对象消失问题，只需破坏这两个条件的任意一个即可。由此分别产生了两种解决方案：

增量更新（Incremental Update）新要破坏的是第一个条件：黑色对象一旦新插入了指向白色对象的引用之后，它就变回灰色对象了。
原始快照（Snapshot At The Beginning， SATB）要破坏的是第二个条件：当灰色对象要删除指向白色对象的引用关系时，就将这个要删除的引用记录下来，无论引用关系删除与否，都会按照刚刚开始扫描那一刻的对象图快照来进行搜索。

以上无论是对引用关系记录的插入还是删除，虚拟机的记录操作都是通过写屏障实现的。在 HotSpot虚拟机中，增量更新和原始快照这两种解决方案都有实际应用，譬如，CMS是基于增量更新来做并发标记的，G1、Shenandoah则是用原始快照来实现。

3.5 经典垃圾收集器

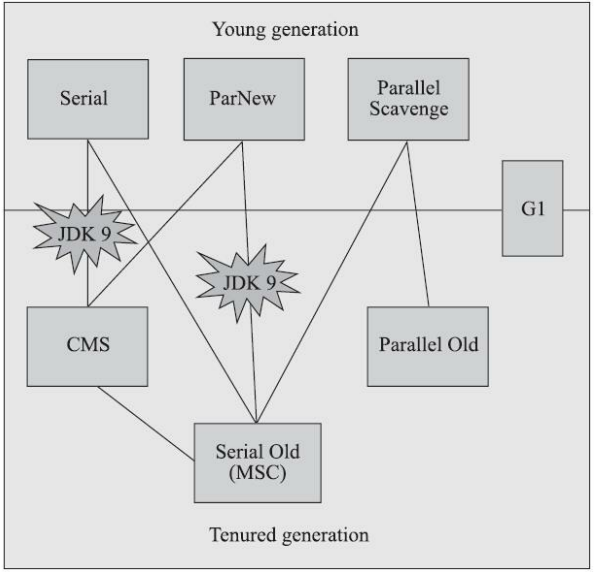

图3-6 HotSpot虚拟机的垃圾收集器[2]

图3-6展示了七种作用于不同分代的收集器，如果两个收集器之间存在连线，就说明它们可以搭配使用[3]，图中收集器所处的区域，则表示它是属于新生代收集器抑或是老年代收集器。

3.5.1 Serial收集器

只看名字就能够猜到，这个收集器是一个单线程工作的收集器

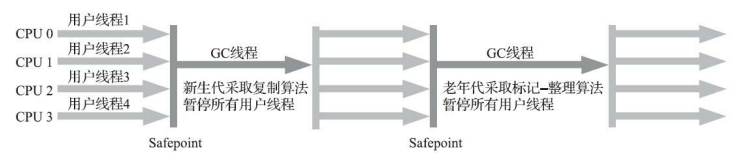

图3-7 Serial/Serial Old收集器运行示意图

迄今为止，它依然是HotSpot虚拟机运行在客户端模式下的默认新生代收集器，有着优于其他收集器的地方，那就是简单而高效（与其他收集器的单线程相比），对于内存资源受限的环境，它是所有收集器里额外内存消耗（Memory Footprint）[1]最小的；对于单核处理器或处理器核心数较少的环境来说，Serial收集器由于没有线程交互的开销，专心做垃圾收集自然可以获得最高的单线程收集效率。在用户桌面的应用场景以及近年来流行的部分微服务应用中，分配给虚拟机管理的内存一般来说并不会特别大，收集几十兆甚至一两百兆的新生代（仅仅是指新生代使用的内存，桌面应用甚少超过这个容量），垃圾收集的停顿时间完全可以控制在十几、几十毫秒，最多一百多毫秒以内，只要不是频繁发生收集，这点停顿时间对许多用户来说是完全可以接受的。所以， Serial收集器对于运行在客户端模式下的虚拟机来说是一个很好的选择。

3.5.2 ParNew收集器

ParNew收集器实质上是Serial收集器的多线程并行版本

图3-8 ParNew/Serial Old收集器运行示意图

ParNew收集器除了支持多线程并行收集之外，其他与Serial收集器相比并没有太多创新之处，但它却是不少运行在服务端模式下的HotSpot虚拟机，尤其是JDK 7之前的遗留系统中首选的新生代收集器，其中有一个与功能、性能无关但其实很重要的原因是：除了Serial收集器外，目前只有它能与CMS 收集器配合工作。

CMS收集器。这款收集器是HotSpot虚拟机中第一款真正意义上支持并发的垃圾收集器，它首次实现了让垃圾收集线程与用户线程（基本上）同时工作。

从ParNew收集器开始，后面还将会接触到若干款涉及“并发”和“并行”概念的收集器。在大家可能产生疑惑之前，有必要先解释清楚这两个名词。并行和并发都是并发编程中的专业名词，在谈论垃圾收集器的上下文语境中，它们可以理解为

G1是一个面向全堆的收集器，不再需要其他新生代收集器的配合工作。所以自JDK 9开始，ParNew加CMS收集器的组合就不再是官方推荐的服务端模式下的收集器解决方案了。

并行（Parallel）：并行描述的是多条垃圾收集器线程之间的关系，说明同一时间有多条这样的线程在协同工作，通常默认此时用户线程是处于等待状态。
并发（Concurrent）：并发描述的是垃圾收集器线程与用户线程之间的关系，说明同一时间垃圾收集器线程与用户线程都在运行。由于用户线程并未被冻结，所以程序仍然能响应服务请求，但由于垃圾收集器线程占用了一部分系统资源，此时应用程序的处理的吞吐量将受到一定影响。

3.5.3 Parallel Scavenge收集器

Parallel Scavenge收集器也是一款新生代收集器，它同样是基于标记-复制算法实现的收集器，也是能够并行收集的多线程收集器……Parallel Scavenge的诸多特性从表面上看和ParNew非常相似

Parallel Scavenge收集器的特点是它的关注点与其他收集器不同，CMS等收集器的关注点是尽可能地缩短垃圾收集时用户线程的停顿时间，而Parallel Scavenge收集器的目标则是达到一个可控制的吞吐量（Throughput）。所谓吞吐量就是处理器用于运行用户代码的时间与处理器总消耗时间的比值，即：

Parallel Scavenge收集器提供了两个参数用于精确控制吞吐量，分别是控制最大垃圾收集停顿时间的-XX：MaxGCPauseMillis参数以及直接设置吞吐量大小的-XX：GCTimeRatio参数。

Parallel Scavenge收集器还有一个参数-XX：+UseAdaptiveSizePolicy值得我们关注。这是一个开关参数，当这个参数被激活之后，就不需要人工指定新生代的大小（-Xmn）、Eden与Survivor区的比例（-XX：SurvivorRatio）、晋升老年代对象大小（-XX：PretenureSizeThreshold）等细节参数了，虚拟机会根据当前系统的运行情况收集性能监控信息，动态调整这些参数以提供最合适的停顿时间或者最大的吞吐量。这种调节方式称为垃圾收集的自适应的调节策略（GC Ergonomics）

3.5.4 Serial Old收集器

Serial Old是Serial收集器的老年代版本，它同样是一个单线程收集器，使用标记-整理算法。这个收集器的主要意义也是供客户端模式下的HotSpot虚拟机使用。

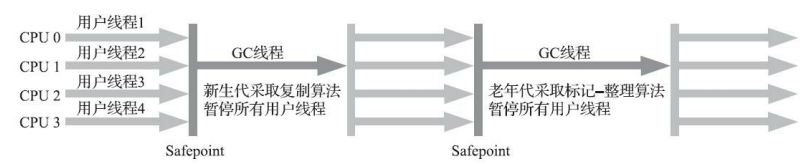

图3-9 Serial/Serial Old收集器运行示意图

3.5.5 Parallel Old收集器

Parallel Old是Parallel Scavenge收集器的老年代版本，支持多线程并发收集，基于标记-整理算法实现。

图3-10 Parallel Scavenge/Parallel Old收集器运行示意图

直到Parallel Old收集器出现后，“吞吐量优先”收集器终于有了比较名副其实的搭配组合，在注重吞吐量或者处理器资源较为稀缺的场合，都可以优先考虑Parallel Scavenge加Parallel Old收集器这个组合。

3.5.6 CMS收集器

CMS（Concurrent Mark Sweep）收集器是一种以获取最短回收停顿时间为目标的收集器。目前很大一部分的Java应用集中在互联网网站或者基于浏览器的B/S系统的服务端上，这类应用通常都会较为关注服务的响应速度，希望系统停顿时间尽可能短，以给用户带来良好的交互体验。

从名字（包含“Mark Sweep”）上就可以看出CMS收集器是基于标记-清除算法实现的，它的运作过程相对于前面几种收集器来说要更复杂一些，整个过程分为四个步骤，包括：

1）初始标记（CMS initial mark）：仅仅只是标记一下GC Roots能直接关联到的对象，速度很快
2）并发标记（CMS concurrent mark）：是从GC Roots的直接关联对象开始遍历整个对象图的过程，这个过程耗时较长但是不需要停顿用户线程，可以与垃圾收集线程一起并发运行
3）重新标记（CMS remark）
4）并发清除（CMS concurrent sweep）

图3-11 Concurrent Mark Sweep收集器运行示意图

CMS收集器是 HotSpot虚拟机追求低停顿的第一次成功尝试，但是它还远达不到完美的程度，至少有以下三个明显的缺点：

首先，CMS收集器对处理器资源非常敏感。事实上，面向并发设计的程序都对处理器资源比较敏感。在并发阶段，它虽然不会导致用户线程停顿，但却会因为占用了一部分线程（或者说处理器的计算能力）而导致应用程序变慢，降低总吞吐量。
然后，由于CMS收集器无法处理“浮动垃圾”（Floating Garbage），有可能出现“Con-current Mode Failure”失败进而导致另一次完全“Stop The World”的Full GC的产生
- 同样也是由于在垃圾收集阶段用户线程还需要持续运行，那就还需要预留足够内存空间提供给用户线程使用，因此CMS收集器不能像其他收集器那样等待到老年代几乎完全被填满了再进行收集，必须预留一部分空间供并发收集时的程序运作使用。
还有最后一个缺点，在本节的开头曾提到，CMS是一款基于“标记-清除”算法实现的收集器，如果读者对前面这部分介绍还有印象的话，就可能想到这意味着收集结束时会有大量空间碎片产生。空间碎片过多时，将会给大对象分配带来很大麻烦，往往会出现老年代还有很多剩余空间，但就是无法找到足够大的连续空间来分配当前对象，而不得不提前触发一次Full GC的情况。为了解决这个问题， CMS收集器提供了一个-XX：+UseCMS-CompactAtFullCollection开关参数（默认是开启的，此参数从 JDK 9开始废弃），用于在CMS收集器不得不进行Full GC时开启内存碎片的合并整理过程

3.5.7 Garbage First收集器

作为CMS收集器的替代者和继承人，设计者们希望做出一款能够建立起“停顿时间模型”（Pause Prediction Model）的收集器，停顿时间模型的意思是能够支持指定在一个长度为M毫秒的时间片段内，消耗在垃圾收集上的时间大概率不超过N毫秒这样的目标，这几乎已经是实时Java（RTSJ）的中软实时垃圾收集器特征了。

那具体要怎么做才能实现这个目标呢？首先要有一个思想上的改变，在G1收集器出现之前的所有其他收集器，包括CMS在内，垃圾收集的目标范围要么是整个新生代（Minor GC），要么就是整个老年代（Major GC），再要么就是整个Java堆（Full GC）。而G1跳出了这个樊笼，它可以面向堆内存任何部分来组成回收集（Collection Set，一般简称CSet）进行回收，衡量标准不再是它属于哪个分代，而是哪块内存中存放的垃圾数量最多，回收收益最大，这就是G1收集器的Mixed GC模式。

G1开创的基于Region的堆内存布局是它能够实现这个目标的关键。虽然G1也仍是遵循分代收集理论设计的，但其堆内存的布局与其他收集器有非常明显的差异：G1不再坚持固定大小以及固定数量的分代区域划分，而是把连续的Java堆划分为多个大小相等的独立区域（Region），每一个Region都可以根据需要，扮演新生代的Eden空间、Survivor空间，或者老年代空间。收集器能够对扮演不同角色的 Region采用不同的策略去处理，这样无论是新创建的对象还是已经存活了一段时间、熬过多次收集的旧对象都能获取很好的收集效果。

Region中还有一类特殊的Humongous区域，专门用来存储大对象。G1认为只要大小超过了一个 Region容量一半的对象即可判定为大对象。

虽然G1仍然保留新生代和老年代的概念，但新生代和老年代不再是固定的了，它们都是一系列区域（不需要连续）的动态集合。G1收集器之所以能建立可预测的停顿时间模型，是因为它将Region作为单次回收的最小单元，即每次收集到的内存空间都是Region大小的整数倍，这样可以有计划地避免在整个Java堆中进行全区域的垃圾收集。更具体的处理思路是让G1收集器去跟踪各个Region里面的垃圾堆积的“价值”大小，价值即回收所获得的空间大小以及回收所需时间的经验值，然后在后台维护一个优先级列表，每次根据用户设定允许的收集停顿时间（使用参数-XX：MaxGCPauseMillis指定，默认值是200毫秒），优先处理回收价值收益最大的那些Region，这也就是“Garbage First”名字的由来。这种使用Region划分内存空间，以及具有优先级的区域回收方式，保证了G1收集器在有限的时间内获取尽可能高的收集效率

G1收集器至少有（不限于）以下这些关键的细节问题需要妥善解决：

将Java堆分成多个独立Region后，Region里面存在的跨Region引用对象如何解决？
- 解决的思路我们已经知道（见3.3.1节和3.4.4节）：使用记忆集避免全堆作为GC Roots扫描，但在G1收集器上记忆集的应用其实要复杂很多，它的每个Region都维护有自己的记忆集，这些记忆集会记录下别的Region 指向自己的指针，并标记这些指针分别在哪些卡页的范围之内。
- G1的记忆集在存储结构的本质上是一种哈希表，Key是别的Region的起始地址，Value是一个集合，里面存储的元素是卡表的索引号。
- G1至少要耗费大约相当于Java堆容量10%至20%的额外内存来维持收集器工作。
在并发标记阶段如何保证收集线程与用户线程互不干扰地运行？
- 首先要解决的是用户线程改变对象引用关系时，必须保证其不能打破原本的对象图结构，导致标记结果出现错误。 CMS收集器采用增量更新算法实现，而G1 收集器则是通过原始快照（SATB）算法来实现的。
- 此外，垃圾收集对用户线程的影响还体现在回收过程中新创建对象的内存分配上，程序要继续运行就肯定会持续有新对象被创建，G1为每一个Region设计了两个名为TAMS（Top at Mark Start）的指针，把Region中的一部分空间划分出来用于并发回收过程中的新对象分配，并发回收时新分配的对象地址都必须要在这两个指针位置以上。G1收集器默认在这个地址以上的对象是被隐式标记过的，即默认它们是存活的，不纳入回收范围。与CMS中的“Concurrent Mode Failure”失败会导致Full GC类似，如果内存回收的速度赶不上内存分配的速度， G1收集器也要被迫冻结用户线程执行，导致Full GC而产生长时间“Stop The World”。
怎样建立起可靠的停顿预测模型？
- G1收集器的停顿预测模型是以衰减均值（Decaying Average）为理论基础来实现的，在垃圾收集过程中，G1收集器会记录每个Region的回收耗时、每个Region记忆集里的脏卡数量等各个可测量的步骤花费的成本，并分析得出平均值、标准偏差、置信度等统计信息。

如果我们不去计算用户线程运行过程中的动作（如使用写屏障维护记忆集的操作），G1收集器的运作过程大致可划分为以下四个步骤：

初始标记（Initial Marking）：仅仅只是标记一下GC Roots能直接关联到的对象，并且修改TAMS 指针的值，让下一阶段用户线程并发运行时，能正确地在可用的Region中分配新对象。这个阶段需要停顿线程，但耗时很短，而且是借用进行Minor GC的时候同步完成的，所以G1收集器在这个阶段实际并没有额外的停顿。
并发标记（Concurrent Marking）。当对象图扫描完成以后，还要重新处理SATB记录下的在并发时有引用变动的对象。
最终标记（Final Marking）：对用户线程做另一个短暂的暂停，用于处理并发阶段结束后仍遗留下来的最后那少量的SATB记录。
筛选回收（Live Data Counting and Evacuation）：负责更新Region的统计数据，对各个Region的回收价值和成本进行排序，根据用户所期望的停顿时间来制定回收计划，可以自由选择任意多个Region 构成回收集，然后把决定回收的那一部分Region的存活对象复制到空的Region中，再清理掉整个旧 Region的全部空间。这里的操作涉及存活对象的移动，是必须暂停用户线程，由多条收集器线程并行完成的。

从上述阶段的描述可以看出，G1收集器除了并发标记外，其余阶段也是要完全暂停用户线程的，换言之，它并非纯粹地追求低延迟，官方给它设定的目标是在延迟可控的情况下获得尽可能高的吞吐量，所以才能担当起“全功能收集器”的重任与期望[4]。

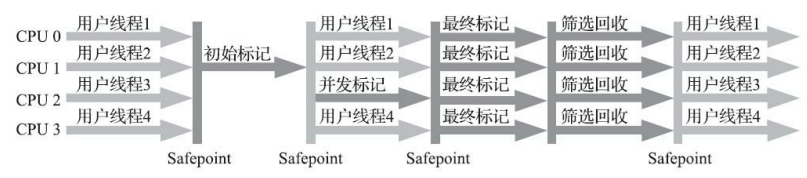

图3-13 G1收集器运行示意图

从G1开始，最先进的垃圾收集器的设计导向都不约而同地变为追求能够应付应用的内存分配速率（Allocation Rate），而不追求一次把整个Java堆全部清理干净。这样，应用在分配，同时收集器在收集，只要收集的速度能跟得上对象分配的速度，那一切就能运作得很完美。这种新的收集器设计思路从工程实现上看是从G1开始兴起的，所以说G1是收集器技术发展的一个里程碑。

在执行负载的角度上，同样由于两个收集器各自的细节实现特点导致了用户程序运行时的负载会有不同，譬如它们都使用到写屏障，CMS用写后屏障来更新维护卡表；而G1除了使用写后屏障来进行同样的（由于G1的卡表结构复杂，其实是更烦琐的）卡表维护操作外，为了实现原始快照搜索（SATB）算法，还需要使用写前屏障来跟踪并发时的指针变化情况。相比起增量更新算法，原始快照搜索能够减少并发标记和重新标记阶段的消耗，避免CMS那样在最终标记阶段停顿时间过长的缺点，但是在用户程序运行过程中确实会产生由跟踪引用变化带来的额外负担。由于G1对写屏障的复杂操作要比CMS消耗更多的运算资源，所以CMS的写屏障实现是直接的同步操作，而G1就不得不将其实现为类似于消息队列的结构，把写前屏障和写后屏障中要做的事情都放到队列里，然后再异步处理。

按照笔者的实践经验，目前在小内存应用上CMS的表现大概率仍然要会优于G1，而在大内存应用上G1则大多能发挥其优势，这个优劣势的Java堆容量平衡点通常在6GB至8GB之间，当然，以上这些也仅是经验之谈

3.6 低延迟垃圾收集器

衡量垃圾收集器的三项最重要的指标是：内存占用（Footprint）、吞吐量（Throughput）和延迟（Latency），三者共同构成了一个“不可能三角[1]”。

在内存占用、吞吐量和延迟这三项指标里，延迟的重要性日益凸显，越发备受关注。其原因是随着计算机硬件的发展、性能的提升，我们越来越能容忍收集器多占用一点点内存。但对延迟则不是这样，硬件规格提升，准确地说是内存的扩大，对延迟反而会带来负面的效果。现在我们来观察一下现在已接触过的垃圾收集器的停顿状况，如图3-14所示。

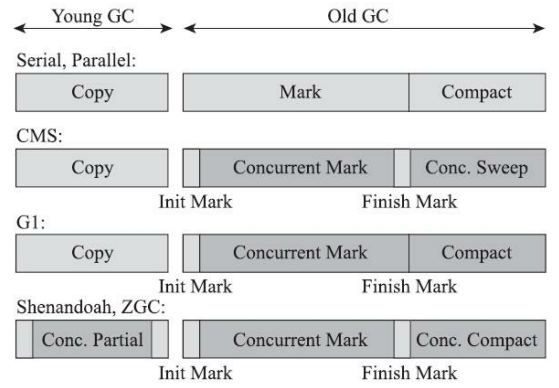

图3-14 各款收集器的并发情况

图3-14中浅色阶段表示必须挂起用户线程，深色表示收集器线程与用户线程是并发工作的。由图 3-14可见，在CMS和G1之前的全部收集器，其工作的所有步骤都会产生“Stop The World”式的停顿； CMS和G1分别使用增量更新和原始快照（见3.4.6节）技术，实现了标记阶段的并发，不会因管理的堆内存变大，要标记的对象变多而导致停顿时间随之增长。但是对于标记阶段之后的处理，仍未得到妥善解决。CMS使用标记-清除算法，虽然避免了整理阶段收集器带来的停顿，但是清除算法不论如何优化改进，在设计原理上避免不了空间碎片的产生，随着空间碎片不断淤积最终依然逃不过“Stop The World”的命运。G1虽然可以按更小的粒度进行回收，从而抑制整理阶段出现时间过长的停顿，但毕竟也还是要暂停的。

读者肯定也从图3-14中注意到了，最后的两款收集器，Shenandoah和ZGC，几乎整个工作过程全部都是并发的，只有初始标记、最终标记这些阶段有短暂的停顿，这部分停顿的时间基本上是固定的，与堆的容量、堆中对象的数量没有正比例关系。实际上，它们都可以在任意可管理的（譬如现在 ZGC只能管理4TB以内的堆）堆容量下，实现垃圾收集的停顿都不超过十毫秒这种以前听起来是天方夜谭、匪夷所思的目标。这两款目前仍处于实验状态的收集器，被官方命名为“低延迟垃圾收集器”（Low-Latency Garbage Collector或者Low-Pause-Time Garbage Collector）。

3.6.1 Shenandoah收集器

那Shenandoah相比起G1又有什么改进呢？虽然Shenandoah也是使用基于Region的堆内存布局，同样有着用于存放大对象的Humongous Region，默认的回收策略也同样是优先处理回收价值最大的 Region……但在管理堆内存方面，它与G1至少有三个明显的不同之处

最重要的当然是支持并发的整理算法，G1的回收阶段是可以多线程并行的，但却不能与用户线程并发，这点作为Shenandoah最核心的功能稍后笔者会着重讲解。
其次，Shenandoah（目前）是默认不使用分代收集的，换言之，不会有专门的新生代Region或者老年代Region的存在，没有实现分代，并不是说分代对Shenandoah没有价值，这更多是出于性价比的权衡，基于工作量上的考虑而将其放到优先级较低的位置上。
最后， Shenandoah摒弃了在G1中耗费大量内存和计算资源去维护的记忆集，改用名为“连接矩阵”（Connection Matrix）的全局数据结构来记录跨Region的引用关系，降低了处理跨代指针时的记忆集维护消耗，也降低了伪共享问题（见3.4.4节）的发生概率。连接矩阵可以简单理解为一张二维表格，如果Region N有对象指向Region M，就在表格的N行M列中打上一个标记。在回收时通过这张表格就可以得出哪些Region之间产生了跨代引用。

图3-15 Shenandoah收集器的连接矩阵示意图

Shenandoah收集器的工作过程大致可以划分为以下九个阶段（此处以Shenandoah在2016年发表的原始论文[4]进行介绍。在最新版本的Shenandoah 2.0中，进一步强化了“部分收集”的特性，初始标记之前还有Initial Partial、Concurrent Partial和Final Partial阶段，它们可以不太严谨地理解为对应于以前分代收集中的Minor GC的工作）：

初始标记（Initial Marking）：与G1一样，首先标记与GC Roots直接关联的对象，这个阶段仍是“Stop The World”的，但停顿时间与堆大小无关，只与GC Roots的数量相关。
并发标记（Concurrent Marking）
最终标记（Final Marking）：与G1一样，处理剩余的SATB扫描，并在这个阶段统计出回收价值最高的Region，将这些Region构成一组回收集（Collection Set）
并发清理（Concurrent Cleanup）：这个阶段用于清理那些整个区域内连一个存活对象都没有找到的Region（这类Region被称为Immediate Garbage Region）
并发回收（Concurrent Evacuation）：并发回收阶段是Shenandoah与之前HotSpot中其他收集器的核心差异。在这个阶段，Shenandoah要把回收集里面的存活对象先复制一份到其他未被使用的Region之中。复制对象这件事情如果将用户线程冻结起来再做那是相当简单的，但如果两者必须要同时并发进行的话，就变得复杂起来了。其困难点是在移动对象的同时，用户线程仍然可能不停对被移动的对象进行读写访问，移动对象是一次性的行为，但移动之后整个内存中所有指向该对象的引用都还是旧对象的地址，这是很难一瞬间全部改变过来的。对于并发回收阶段遇到的这些困难，Shenandoah将会通过读屏障和被称为“Brooks Pointers”的转发指针来解决（讲解完Shenandoah整个工作过程之后笔者还要再回头介绍它）。并发回收阶段运行的时间长短取决于回收集的大小。
初始引用更新（Initial Update Reference）：并发回收阶段复制对象结束后，还需要把堆中所有指向旧对象的引用修正到复制后的新地址，这个操作称为引用更新。引用更新的初始化阶段实际上并未做什么具体的处理，设立这个阶段只是为了建立一个线程集合点，确保所有并发回收阶段中进行的收集器线程都已完成分配给它们的对象移动任务而已。初始引用更新时间很短，会产生一个非常短暂的停顿。
并发引用更新（Concurrent Update Reference）：真正开始进行引用更新操作，这个阶段是与用户线程一起并发的，时间长短取决于内存中涉及的引用数量的多少。并发引用更新与并发标记不同，它不再需要沿着对象图来搜索，只需要按照内存物理地址的顺序，线性地搜索出引用类型，把旧值改为新值即可。
最终引用更新（Final Update Reference）：解决了堆中的引用更新后，还要修正存在于GC Roots 中的引用。这个阶段是Shenandoah的最后一次停顿，停顿时间只与GC Roots的数量相关。
并发清理（Concurrent Cleanup）

以上对Shenandoah收集器这九个阶段的工作过程的描述可能拆分得略为琐碎，读者只要抓住其中三个最重要的并发阶段（并发标记、并发回收、并发引用更新），就能比较容易理清Shenandoah是如何运作的了。图3-16 [5]中黄色的区域代表的是被选入回收集的Region，绿色部分就代表还存活的对象，蓝色就是用户线程可以用来分配对象的内存Region了。图3-16中不仅展示了Shenandoah三个并发阶段的工作过程，还能形象地表示出并发标记阶段如何找出回收对象确定回收集，并发回收阶段如何移动回收集中的存活对象，并发引用更新阶段如何将指向回收集中存活对象的所有引用全部修正，此后回收集便不存在任何引用可达的存活对象了。

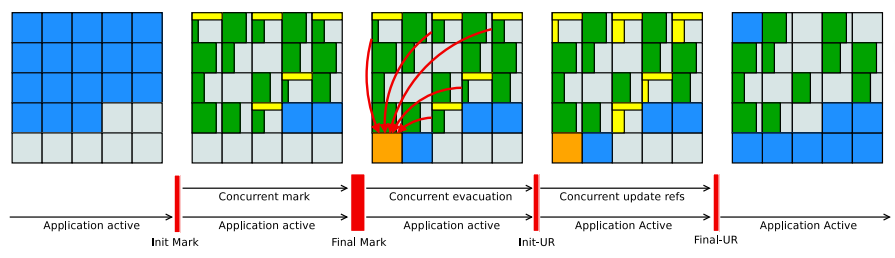

图3-16 Shenandoah收集器的工作过程

学习了Shenandoah收集器的工作过程，我们再来聊一下Shenandoah用以支持并行整理的核心概念 ——Brooks Pointer。“Brooks”是一个人的名字。1984年，Rodney A.Brooks在论文《Trading Data Space for Reduced Time and Code Space in Real-Time Garbage Collection on Stock Hardware》中提出了使用转发指针（Forwarding Pointer，也常被称为Indirection Pointer）来实现对象移动与用户程序并发的一种解决方案。此前，要做类似的并发操作，通常是在被移动对象原有的内存上设置保护陷阱（Memory Protection Trap），一旦用户程序访问到归属于旧对象的内存空间就会产生自陷中段，进入预设好的异常处理器中，再由其中的代码逻辑把访问转发到复制后的新对象上。虽然确实能够实现对象移动与用户线程并发，但是如果没有操作系统层面的直接支持，这种方案将导致用户态频繁切换到核心态[6]，代价是非常大的，不能频繁使用[7]。

图3-17 Brooks Pointers示意图（一） Brooks提出的新方案不需要用到内存保护陷阱，而是在原有对象布局结构的最前面统一增加一个新的引用字段，在正常不处于并发移动的情况下，该引用指向对象自己，如图3-17所示。

从结构上来看，Brooks提出的转发指针与某些早期Java虚拟机使用过的句柄定位（关于对象定位详见第2章）有一些相似之处，两者都是一种间接性的对象访问方式，差别是句柄通常会统一存储在专门的句柄池中，而转发指针是分散存放在每一个对象头前面。

有了转发指针之后，有何收益暂且不论，所有间接对象访问技术的缺点都是相同的，也是非常显著的——每次对象访问会带来一次额外的转向开销，尽管这个开销已经被优化到只有一行汇编指令的程度，譬如以下所示：

mov r13,QWORD PTR [r12+r14*8-0x8]

不过，毕竟对象定位会被频繁使用到，这仍是一笔不可忽视的执行成本，只是它比起内存保护陷阱的方案已经好了很多。转发指针加入后带来的收益自然是当对象拥有了一份新的副本时，只需要修改一处指针的值，即旧对象上转发指针的引用位置，使其指向新对象，便可将所有对该对象的访问转发到新的副本上。这样只要旧对象的内存仍然存在，未被清理掉，虚拟机内存中所有通过旧引用地址访问的代码便仍然可用，都会被自动转发到新对象上继续工作，如图3-18所示。

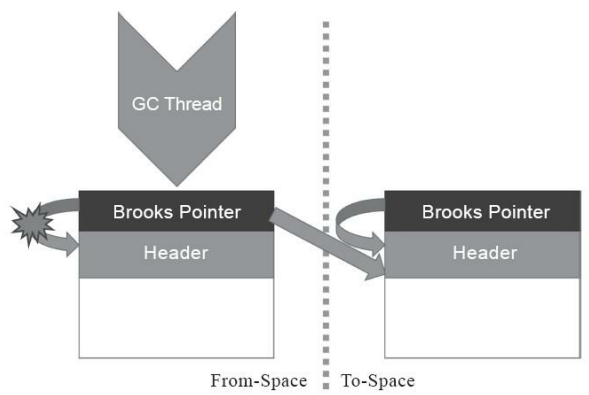

图3-18 Brooks Pointers示意图（二）

需要注意，Brooks形式的转发指针在设计上决定了它是必然会出现多线程竞争问题的，如果收集器线程与用户线程发生的只是并发读取，那无论读到旧对象还是新对象上的字段，返回的结果都应该是一样的，这个场景还可以有一些“偷懒”的处理余地；但如果发生的是并发写入，就一定必须保证写操作只能发生在新复制的对象上，而不是写入旧对象的内存中。读者不妨设想以下三件事情并发进行时的场景：

1）收集器线程复制了新的对象副本；
2）用户线程更新对象的某个字段；
3）收集器线程更新转发指针的引用值为新副本地址。

如果不做任何保护措施，让事件2在事件1、事件3之间发生的话，将导致的结果就是用户线程对对象的变更发生在旧对象上，所以这里必须针对转发指针的访问操作采取同步措施，让收集器线程或者用户线程对转发指针的访问只有其中之一能够成功，另外一个必须等待，避免两者交替进行。实际上 Shenandoah收集器是通过比较并交换（Compare And Swap，CAS）操作[8]来保证并发时对象的访问正确性的。

转发指针另一点必须注意的是执行频率的问题，尽管通过对象头上的Brooks Pointer来保证并发时原对象与复制对象的访问一致性，这件事情只从原理上看是不复杂的，但是“对象访问”这四个字的分量是非常重的，对于一门面向对象的编程语言来说，对象的读取、写入，对象的比较，为对象哈希值计算，用对象加锁等，这些操作都属于对象访问的范畴，它们在代码中比比皆是，要覆盖全部对象访问操作，Shenandoah不得不同时设置读、写屏障去拦截。

之前介绍其他收集器时，或者是用于维护卡表，或者是用于实现并发标记，写屏障已被使用多次，累积了不少的处理任务了，这些写屏障有相当一部分在Shenandoah收集器中依然要被使用到。除此以外，为了实现Brooks Pointer，Shenandoah在读、写屏障中都加入了额外的转发处理，尤其是使用读屏障的代价，这是比写屏障更大的。代码里对象读取的出现频率要比对象写入的频率高出很多，读屏障数量自然也要比写屏障多得多，所以读屏障的使用必须更加谨慎，不允许任何的重量级操作。 Shenandoah是本书中第一款使用到读屏障的收集器，它的开发者也意识到数量庞大的读屏障带来的性能开销会是Shenandoah被诟病的关键点之一[9]，所以计划在JDK 13中将Shenandoah的内存屏障模型改进为基于引用访问屏障（Load Reference Barrier）[10]的实现，所谓“引用访问屏障”是指内存屏障只拦截对象中数据类型为引用类型的读写操作，而不去管原生数据类型等其他非引用字段的读写，这能够省去大量对原生类型、对象比较、对象加锁等场景中设置内存屏障所带来的消耗。

3.6.2 ZGC收集器

ZGC和Shenandoah的目标是高度相似的，都希望在尽可能对吞吐量影响不太大的前提下[2]，实现在任意堆内存大小下都可以把垃圾收集的停顿时间限制在十毫秒以内的低延迟。但是ZGC和 Shenandoah的实现思路又是差异显著的，如果说RedHat公司开发的Shen-andoah像是Oracle的G1收集器的实际继承者的话，那Oracle公司开发的ZGC就更像是Azul System公司独步天下的PGC（Pauseless GC）和C4（Concurrent Continuously CompactingCollector）收集器的同胞兄弟。

** **ZGC收集器是一款基于Region内存布局的，（暂时）不设分代的，使用了读屏障、染色指针和内存多重映射等技术来实现可并发的标记-整理算法的，以低延迟为首要目标的一款垃圾收集器。接下来，笔者将逐项来介绍ZGC的这些技术特点。

与Shenandoah和G1一样，ZGC也采用基于Region的堆内存布局，但与它们不同的是，ZGC的Region（在一些官方资料中将它称为Page或者ZPage，本章为行文一致继续称为Region）具有动态性——动态创建和销毁，以及动态的区域容量大小。在x64硬件平台下，ZGC的 Region可以具有如图3-19所示的大、中、小三类容量：

小型Region（Small Region）：容量固定为2MB，用于放置小于256KB的小对象。
中型Region（Medium Region）：容量固定为32MB，用于放置大于等于256KB但小于4MB的对象。
大型Region（Large Region）：容量不固定，可以动态变化，但必须为2MB的整数倍，用于放置 4MB或以上的大对象。每个大型Region中只会存放一个大对象，这也预示着虽然名字叫作“大型 Region”，但它的实际容量完全有可能小于中型Region，最小容量可低至4MB。大型Region在ZGC的实现中是不会被重分配（重分配是ZGC的一种处理动作，用于复制对象的收集器阶段，稍后会介绍到）的，因为复制一个大对象的代价非常高昂。

接下来是ZGC的核心问题——并发整理算法的实现。Shenandoah使用转发指针和读屏障来实现并发整理，ZGC虽然同样用到了读屏障，但用的却是一条与Shenandoah完全不同，更加复杂精巧的解题思路。

ZGC收集器有一个标志性的设计是它采用的染色指针技术（Colored Pointer，其他类似的技术中可能将它称为Tag Pointer或者Version Pointer）。

HotSpot虚拟机的几种收集器有不同的标记实现方案，有的把标记直接记录在对象头上（如Serial收集器），有的把标记记录在与对象相互独立的数据结构上（如G1、Shenandoah使用了一种相当于堆内存的1/64大小的，称为BitMap的结构来记录标记信息），而ZGC的染色指针是最直接的、最纯粹的，它直接把标记信息记在引用对象的指针上，这时，与其说可达性分析是遍历对象图来标记对象，还不如说是遍历“引用图”来标记“引用”了。

染色指针是一种直接将少量额外的信息存储在指针上的技术，可是为什么指针本身也可以存储额外信息呢？在64位系统中，理论可以访问的内存高达16EB（2的64次幂）字节[3]。实际上，基于需求（用不到那么多内存）、性能（地址越宽在做地址转换时需要的页表级数越多）和成本（消耗更多晶体管）的考虑，在AMD64架构[4]中只支持到52位（4PB）的地址总线和48位（256TB）的虚拟地址空间，所以目前64位的硬件实际能够支持的最大内存只有256TB。此外，操作系统一侧也还会施加自己的约束，64位的Linux则分别支持47位（128TB）的进程虚拟地址空间和46位（64TB）的物理地址空间，64位的Windows系统甚至只支持44位（16TB）的物理地址空间。

尽管Linux下64位指针的高18位不能用来寻址，但剩余的46位指针所能支持的64TB内存在今天仍然能够充分满足大型服务器的需要。鉴于此，ZGC的染色指针技术继续盯上了这剩下的46位指针宽度，将其高4位提取出来存储四个标志信息。通过这些标志位，虚拟机可以直接从指针中看到其引用对象的三色标记状态、是否进入了重分配集（即被移动过）、是否只能通过finalize()方法才能被访问到，如图3-20所示。当然，由于这些标志位进一步压缩了原本就只有46位的地址空间，也直接导致 ZGC能够管理的内存不可以超过4TB（2的42次幂）[5]。

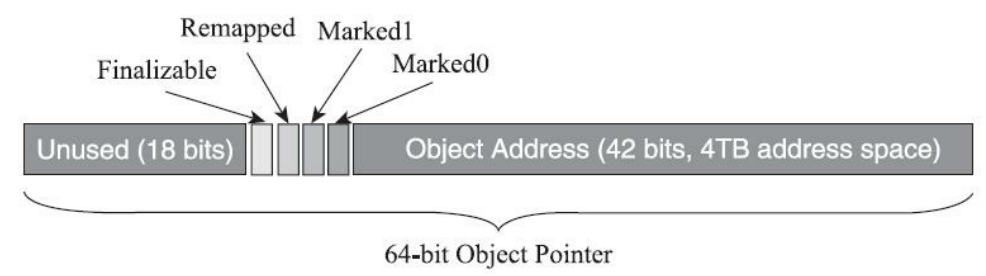

图3-20 染色指针示意[6]

虽然染色指针有4TB的内存限制，不能支持32位平台，不能支持压缩指针（-XX： +UseCompressedOops）等诸多约束，但它带来的收益也是非常可观的，在JEP 333的描述页[7]中， ZGC的设计者Per Liden在“描述”小节里花了全文过半的篇幅来陈述染色指针的三大优势：

染色指针可以使得一旦某个Region的存活对象被移走之后，这个Region立即就能够被释放和重用掉，而不必等待整个堆中所有指向该Region的引用都被修正后才能清理。这点相比起Shenandoah是一个颇大的优势，使得理论上只要还有一个空闲Region，ZGC就能完成收集，而Shenandoah需要等到引用更新阶段结束以后才能释放回收集中的Region，这意味着堆中几乎所有对象都存活的极端情况，需要 1∶1复制对象到新Region的话，就必须要有一半的空闲Region来完成收集。
染色指针可以大幅减少在垃圾收集过程中内存屏障的使用数量，设置内存屏障，尤其是写屏障的目的通常是为了记录对象引用的变动情况，如果将这些信息直接维护在指针中，显然就可以省去一些专门的记录操作。内存屏障对程序运行时性能的损耗在前面章节中已经讲解过，能够省去一部分的内存屏障，显然对程序运行效率是大有裨益的，所以ZGC对吞吐量的影响也相对较低。
染色指针可以作为一种可扩展的存储结构用来记录更多与对象标记、重定位过程相关的数据，以便日后进一步提高性能。现在Linux下的64位指针还有前18位并未使用，它们虽然不能用来寻址，却可以通过其他手段用于信息记录。

不过，要顺利应用染色指针有一个必须解决的前置问题：Java虚拟机作为一个普普通通的进程，这样随意重新定义内存中某些指针的其中几位，操作系统是否支持？处理器是否支持？这是很现实的问题，无论中间过程如何，程序代码最终都要转换为机器指令流交付给处理器去执行，处理器可不会管指令流中的指针哪部分存的是标志位，哪部分才是真正的寻址地址，只会把整个指针都视作一个内存地址来对待。这个问题在Solaris/SPARC平台上比较容易解决，因为SPARC硬件层面本身就支持虚拟地址掩码，设置之后其机器指令直接就可以忽略掉染色指针中的标志位。但在x86-64平台上并没有提供类似的黑科技，ZGC设计者就只能采取其他的补救措施了，这里面的解决方案要涉及虚拟内存映射技术，让我们先来复习一下这个x86计算机体系中的经典设计。

在远古时代的x86计算机系统里面，所有进程都是共用同一块物理内存空间的，这样会导致不同进程之间的内存无法相互隔离，当一个进程污染了别的进程内存后，就只能对整个系统进行复位后才能得以恢复。为了解决这个问题，从Intel 80386处理器开始，提供了“保护模式”用于隔离进程。在保护模式下，386处理器的全部32条地址寻址线都有效，进程可访问最高也可达4GB的内存空间，但此时已不同于之前实模式下的物理内存寻址了，处理器会使用分页管理机制把线性地址空间和物理地址空间分别划分为大小相同的块，这样的内存块被称为“页”（Page）。通过在线性虚拟空间的页与物理地址空间的页之间建立的映射表，分页管理机制会进行线性地址到物理地址空间的映射，完成线性地址到物理地址的转换[8]。

不同层次的虚拟内存到物理内存的转换关系可以在硬件层面、操作系统层面或者软件进程层面实现，如何完成地址转换，是一对一、多对一还是一对多的映射，也可以根据实际需要来设计。 Linux/x86-64平台上的ZGC使用了多重映射（Multi-Mapping）将多个不同的虚拟内存地址映射到同一个物理内存地址上，这是一种多对一映射，意味着ZGC在虚拟内存中看到的地址空间要比实际的堆内存容量来得更大。把染色指针中的标志位看作是地址的分段符，那只要将这些不同的地址段都映射到同一个物理内存空间，经过多重映射转换后，就可以使用染色指针正常进行寻址了，效果如图3-21所示

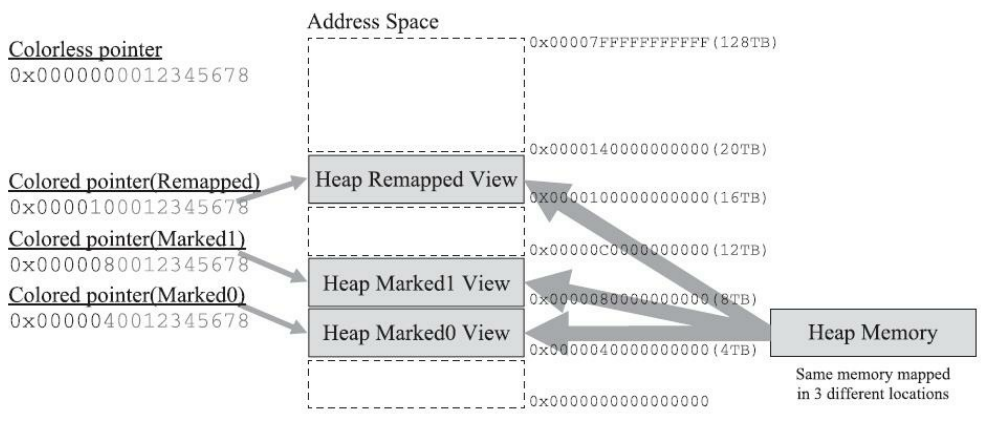

图3-21 多重映射下的寻址

ZGC的运作过程大致可划分为以下四个大的阶段。全部四个阶段都是可以并发执行的，仅是两个阶段中间会存在短暂的停顿小阶段，这些小阶段，譬如初始化GC Root直接关联对象的Mark Start，与之前G1和Shenandoah的Initial Mark阶段并没有什么差异

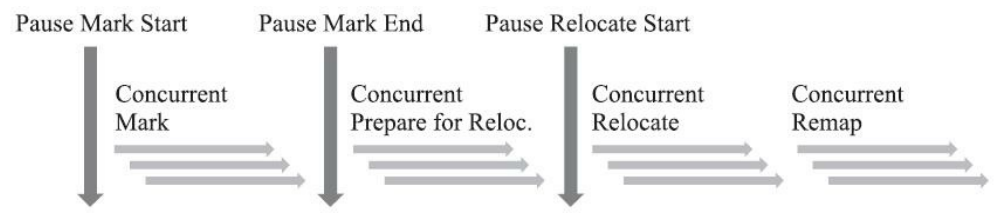

图3-22 ZGC运作过程

并发标记（Concurrent Mark）：与G1、Shenandoah一样，并发标记是遍历对象图做可达性分析的阶段，前后也要经过类似于G1、Shenandoah的初始标记、最终标记（尽管ZGC中的名字不叫这些）的短暂停顿，而且这些停顿阶段所做的事情在目标上也是相类似的。与G1、Shenandoah不同的是，ZGC 的标记是在指针上而不是在对象上进行的，标记阶段会更新染色指针中的Marked 0、Marked 1标志位。
并发预备重分配（Concurrent Prepare for Relocate）：这个阶段需要根据特定的查询条件统计得出本次收集过程要清理哪些Region，将这些Region组成重分配集（Relocation Set）。重分配集与G1收集器的回收集（Collection Set）还是有区别的，ZGC划分Region的目的并非为了像G1那样做收益优先的增量回收。相反，ZGC每次回收都会扫描所有的Region，用范围更大的扫描成本换取省去G1中记忆集的维护成本。因此，ZGC的重分配集只是决定了里面的存活对象会被重新复制到其他的Region中，里面的Region会被释放，而并不能说回收行为就只是针对这个集合里面的Region进行，因为标记过程是针对全堆的。此外，在JDK 12的ZGC中开始支持的类卸载以及弱引用的处理，也是在这个阶段中完成的。
并发重分配（Concurrent Relocate）：重分配是ZGC执行过程中的核心阶段，这个过程要把重分配集中的存活对象复制到新的Region上，并为重分配集中的每个Region维护一个转发表（Forward Table），记录从旧对象到新对象的转向关系。得益于染色指针的支持，ZGC收集器能仅从引用上就明确得知一个对象是否处于重分配集之中，如果用户线程此时并发访问了位于重分配集中的对象，这次访问将会被预置的内存屏障所截获，然后立即根据Region上的转发表记录将访问转发到新复制的对象上，并同时修正更新该引用的值，使其直接指向新对象，ZGC将这种行为称为指针的“自愈”（SelfHealing）能力。这样做的好处是只有第一次访问旧对象会陷入转发，也就是只慢一次，对比 Shenandoah的Brooks转发指针，那是每次对象访问都必须付出的固定开销，简单地说就是每次都慢，因此ZGC对用户程序的运行时负载要比Shenandoah来得更低一些。还有另外一个直接的好处是由于染色指针的存在，一旦重分配集中某个Region的存活对象都复制完毕后，这个Region就可以立即释放用于新对象的分配（但是转发表还得留着不能释放掉），哪怕堆中还有很多指向这个对象的未更新指针也没有关系，这些旧指针一旦被使用，它们都是可以自愈的。
并发重映射（Concurrent Remap）：重映射所做的就是修正整个堆中指向重分配集中旧对象的所有引用，这一点从目标角度看是与Shenandoah并发引用更新阶段一样的，但是ZGC的并发重映射并不是一个必须要“迫切”去完成的任务，因为前面说过，即使是旧引用，它也是可以自愈的，最多只是第一次使用时多一次转发和修正操作。重映射清理这些旧引用的主要目的是为了不变慢（还有清理结束后可以释放转发表这样的附带收益），所以说这并不是很“迫切”。因此，ZGC很巧妙地把并发重映射阶段要做的工作，合并到了下一次垃圾收集循环中的并发标记阶段里去完成，反正它们都是要遍历所有对象的，这样合并就节省了一次遍历对象图[9]的开销。一旦所有指针都被修正之后，原来记录新旧对象关系的转发表就可以释放掉了。

ZGC的设计理念与Azul System公司的PGC和C4收集器一脉相承[10]，是迄今垃圾收集器研究的最前沿成果，它与Shenandoah一样做到了几乎整个收集过程都全程可并发，短暂停顿也只与GC Roots大小相关而与堆内存大小无关，因而同样实现了任何堆上停顿都小于十毫秒的目标。

相比G1、Shenandoah等先进的垃圾收集器，ZGC在实现细节上做了一些不同的权衡选择，譬如G1 需要通过写屏障来维护记忆集，才能处理跨代指针，得以实现Region的增量回收。记忆集要占用大量的内存空间，写屏障也对正常程序运行造成额外负担，这些都是权衡选择的代价。ZGC就完全没有使用记忆集，它甚至连分代都没有，连像CMS中那样只记录新生代和老年代间引用的卡表也不需要，因而完全没有用到写屏障，所以给用户线程带来的运行负担也要小得多。可是，必定要有优有劣才会称作权衡，ZGC的这种选择[11]也限制了它能承受的对象分配速率不会太高

可以想象以下场景来理解 ZGC的这个劣势：ZGC准备要对一个很大的堆做一次完整的并发收集，假设其全过程要持续十分钟以上（请读者切勿混淆并发时间与停顿时间，ZGC立的Flag是停顿时间不超过十毫秒），在这段时间里面，由于应用的对象分配速率很高，将创造大量的新对象，这些新对象很难进入当次收集的标记范围，通常就只能全部当作存活对象来看待——尽管其中绝大部分对象都是朝生夕灭的，这就产生了大量的浮动垃圾。如果这种高速分配持续维持的话，每一次完整的并发收集周期都会很长，回收到的内存空间持续小于期间并发产生的浮动垃圾所占的空间，堆中剩余可腾挪的空间就越来越小了。目前唯一的办法就是尽可能地增加堆容量大小，获得更多喘息的时间。但是若要从根本上提升ZGC能够应对的对象分配速率，还是需要引入分代收集，让新生对象都在一个专门的区域中创建，然后专门针对这个区域进行更频繁、更快的收集。Azul的C4收集器实现了分代收集后，能够应对的对象分配速率就比不分代的PGC收集器提升了十倍之多。

3.7 选择合适的垃圾收集器

3.7.1 Epsilon收集器

Epsilon收集器由RedHat公司在JEP 318中提出，在此提案里Epsilon被形容成一个无操作的收集器（A No-Op Garbage Collector），而事实上只要Java虚拟机能够工作，垃圾收集器便不可能是真正“无操作”的。原因是“垃圾收集器”这个名字并不能形容它全部的职责，更贴切的名字应该是本书为这一部分所取的标题——“自动内存管理子系统”。一个垃圾收集器除了垃圾收集这个本职工作之外，它还要负责堆的管理与布局、对象的分配、与解释器的协作、与编译器的协作、与监控子系统协作等职责，其中至少堆的管理和对象的分配这部分功能是Java虚拟机能够正常运作的必要支持，是一个最小化功能的垃圾收集器也必须实现的内容。从JDK 10开始，为了隔离垃圾收集器与Java虚拟机解释、编译、监控等子系统的关系，RedHat提出了垃圾收集器的统一接口，即JEP 304提案，Epsilon是这个接口的有效性验证和参考实现，同时也用于需要剥离垃圾收集器影响的性能测试和压力测试。

在实际生产环境中，不能进行垃圾收集的Epsilon也仍有用武之地。很长一段时间以来，Java技术体系的发展重心都在面向长时间、大规模的企业级应用和服务端应用，尽管也有移动平台（指Java ME而不是Android）和桌面平台的支持，但使用热度上与前者相比要逊色不少。可是近年来大型系统从传统单体应用向微服务化、无服务化方向发展的趋势已越发明显，Java在这方面比起Golang等后起之秀来确实有一些先天不足，使用率正渐渐下降。传统Java有着内存占用较大，在容器中启动时间长，即时编译需要缓慢优化等特点，这对大型应用来说并不是什么太大的问题，但对短时间、小规模的服务形式就有诸多不适。为了应对新的技术潮流，最近几个版本的JDK逐渐加入了提前编译、面向应用的类数据共享等支持。Epsilon也是有着类似的目标，如果读者的应用只要运行数分钟甚至数秒，只要Java虚拟机能正确分配内存，在堆耗尽之前就会退出，那显然运行负载极小、没有任何回收行为的Epsilon便是很恰当的选择。

3.7.2 收集器的权衡

应用程序的主要关注点是什么？	目标是能尽快算出结果，那吞吐量就是主要关注点；如果是SLA应用，那停顿时间直接影响服务质量，严重的甚至会导致事务超时，这样延迟就是主要关注点；而如果是客户端应用或者嵌入式应用，那垃圾收集的内存占用则是不可忽视的。
运行应用的基础设施如何？	硬件规格、系统架构、处理器数量、分配内存、操作系统
使用JDK的发行商是什么？版本号是多少？	该JDK对应了《Java虚拟机规范》的哪个版本？

举个例子，假设某个直接面向用户提供服务的B/S系统准备选择垃圾收集器，一般来说延迟时间是这类应用的主要关注点，那么：

如果你有充足的预算但没有太多调优经验，那么一套带商业技术支持的专有硬件或者软件解决方案是不错的选择	Azul公司以前主推的Vega系统和现在主推的Zing VM是这方面的代表，这样你就可以使用传说中的C4收集器了。
·如果你虽然没有足够预算去使用商业解决方案，但能够掌控软硬件型号，使用较新的版本，同时又特别注重延迟	那ZGC很值得尝试。
·如果你对还处于实验状态的收集器的稳定性有所顾虑，或者应用必须运行在Win-dows操作系统下	那ZGC就无缘了，试试Shenandoah吧。
如果你接手的是遗留系统，软硬件基础设施和JDK版本都比较落后，那就根据内存规模衡量一下	对于大概4GB到6GB以下的堆内存，CMS一般能处理得比较好，而对于更大的堆内存，可重点考察一下G1。

当然，以上都是仅从理论出发的分析，实战中切不可纸上谈兵，根据系统实际情况去测试才是选择收集器的最终依据

3.7.3 虚拟机及垃圾收集器日志

在JDK 9以前，HotSpot并没有提供统一的日志处理框架，虚拟机各个功能模块的日志开关分布在不同的参数上，日志级别、循环日志大小、输出格式、重定向等设置在不同功能上都要单独解决。直到JDK 9，这种混乱不堪的局面才终于消失，HotSpot所有功能的日志都收归到了“-Xlog”参数上，这个参数的能力也相应被极大拓展了

-Xlog[:[selector][:[output][:[decorators][:output-options]]]]

命令行中最关键的参数是选择器（Selector），它由标签（Tag）和日志级别（Level）共同组成。标签可理解为虚拟机中某个功能模块的名字，它告诉日志框架用户希望得到虚拟机哪些功能的日志输出。垃圾收集器的标签名称为“gc”，由此可见，垃圾收集器日志只是HotSpot众多功能日志的其中一项，全部支持的功能模块标签名如下所示：

add，age，alloc，annotation，aot，arguments，attach，barrier，biasedlocking，blocks，bot，breakpoint，bytecode，cens

日志级别从低到高，共有Trace，Debug，Info，Warning，Error，Off六种级别，日志级别决定了输出信息的详细程度，默认级别为Info，HotSpot的日志规则与Log4j、SLF4j这类Java日志框架大体上是一致的。另外，还可以使用修饰器（Decorator）来要求每行日志输出都附加上额外的内容，支持附加在日志行上的信息包括：

time：当前日期和时间。
uptime：虚拟机启动到现在经过的时间，以秒为单位。
timemillis：当前时间的毫秒数，相当于System.currentTimeMillis()的输出。
uptimemillis：虚拟机启动到现在经过的毫秒数。
timenanos：当前时间的纳秒数，相当于System.nanoTime()的输出。
uptimenanos：虚拟机启动到现在经过的纳秒数。
pid：进程ID。
tid：线程ID。
level：日志级别。
tags：日志输出的标签集。

如果不指定，默认值是uptime、level、tags这三个，此时日志输出类似于以下形式：

[3.080s][info][gc,cpu] GC(5) User=0.03s Sys=0.00s Real=0.01s

下面笔者举几个例子，展示在JDK 9统一日志框架前、后是如何获得垃圾收集器过程的相关信息，以下均以JDK 9的G1收集器（JDK 9下默认收集器就是G1，所以命令行中没有指定收集器）为例。

1）查看GC基本信息，在JDK 9之前使用-XX：+PrintGC，JDK 9后使用-Xlog：gc：

bash-3.2$ java -Xlog:gc GCTest
[0.222s][info][gc] Using G1
[2.825s][info][gc] GC(0) Pause Young (G1 Evacuation Pause) 26M->5M(256M) 355.623ms
[3.096s][info][gc] GC(1) Pause Young (G1 Evacuation Pause) 14M->7M(256M) 50.030ms
[3.385s][info][gc] GC(2) Pause Young (G1 Evacuation Pause) 17M->10M(256M) 40.576ms

2）查看GC详细信息，在JDK 9之前使用-XX：+PrintGCDetails，在JDK 9之后使用-X-log：gc*，用通配符*将GC标签下所有细分过程都打印出来，如果把日志级别调整到Debug或者Trace（基于版面篇幅考虑，例子中并没有），还将获得更多细节信息：

bash-3.2$ java -Xlog:gc* GCTest
[0.233s][info][gc,heap] Heap region size: 1M
[0.383s][info][gc ] Using G1
[0.383s][info][gc,heap,coops] Heap address: 0xfffffffe50400000, size: 4064 MB, Compressed Oops mode: Non-zero based:
0xfffffffe50000000, Oop shift amount: 3
[3.064s][info][gc,start ] GC(0) Pause Young (G1 Evacuation Pause)
gc,task ] GC(0) Using 23 workers of 23 for evacuation
[3.420s][info][gc,phases ] GC(0) Pre Evacuate Collection Set: 0.2ms
[3.421s][info][gc,phases ] GC(0) Evacuate Collection Set: 348.0ms
gc,phases ] GC(0) Post Evacuate Collection Set: 6.2ms
[3.421s][info][gc,phases ] GC(0) Other: 2.8ms
gc,heap ] GC(0) Eden regions: 24->0(9)
[3.421s][info][gc,heap ] GC(0) Survivor regions: 0->3(3)
[3.421s][info][gc,heap ] GC(0) Old regions: 0->2
[3.421s][info][gc,heap ] GC(0) Humongous regions: 2->1
[3.421s][info][gc,metaspace ] GC(0) Metaspace: 4719K->4719K(1056768K)
[3.421s][info][gc ] GC(0) Pause Young (G1 Evacuation Pause) 26M->5M(256M) 357.743ms
[3.422s][info][gc,cpu ] GC(0) User=0.70s Sys=5.13s Real=0.36s
[3.648s][info][gc,start ] GC(1) Pause Young (G1 Evacuation Pause)
[3.648s][info][gc,task ] GC(1) Using 23 workers of 23 for evacuation
[3.699s][info][gc,phases ] GC(1) Pre Evacuate Collection Set: 0.3ms
gc,phases ] GC(1) Evacuate Collection Set: 45.6ms
gc,phases ] GC(1) Post Evacuate Collection Set: 3.4ms
gc,phases ] GC(1) Other: 1.7ms
gc,heap ] GC(1) Eden regions: 9->0(10)
[3.699s][info][gc,heap ] GC(1) Survivor regions: 3->2(2)
[3.699s][info][gc,heap ] GC(1) Old regions: 2->5
[3.700s][info][gc,heap ] GC(1) Humongous regions: 1->1
[3.700s][info][gc,metaspace ] GC(1) Metaspace: 4726K->4726K(1056768K)
[3.700s][info][gc ] GC(1) Pause Young (G1 Evacuation Pause) 14M->7M(256M) 51.872ms
[3.700s][info][gc,cpu ] GC(1) User=0.56s Sys=0.46s Real=0.05s

3）查看GC前后的堆、方法区可用容量变化，在JDK 9之前使用-XX：+PrintHeapAtGC，JDK 9之后使用-Xlog：gc+heap=debug

bash-3.2$ java -Xlog:gc+heap=debug GCTest
[0.113s][info][gc,heap] Heap region size: 1M
[0.113s][debug][gc,heap] Minimum heap 8388608 Initial heap 268435456 Maximum heap 4261412864
[2.529s][debug][gc,heap] GC(0) Heap before GC invocations=0 (full 0):
[2.529s][debug][gc,heap] GC(0) garbage-first heap total 262144K, used 26624K [0xfffffffe50400000, 0xfffffffe50500800,
0xffffffff4e400000)
[2.529s][debug][gc,heap] GC(0) region size 1024K, 24 young (24576K), 0 survivors (0K)
[2.530s][debug][gc,heap] GC(0) Metaspace used 4719K, capacity 4844K, committed 5120K, reserved 1056768K
[2.530s][debug][gc,heap] GC(0) class space used 413K, capacity 464K, committed 512K, reserved 1048576K
[2.892s][info ][gc,heap] GC(0) Eden regions: 24->0(9)
[2.892s][info ][gc,heap] GC(0) Survivor regions: 0->3(3)
[2.892s][info ][gc,heap] GC(0) Old regions: 0->2
[2.892s][info ][gc,heap] GC(0) Humongous regions: 2->1
[2.893s][debug][gc,heap] GC(0) Heap after GC invocations=1 (full 0):
[2.893s][debug][gc,heap] GC(0) garbage-first heap total 262144K, used 5850K [0xfffffffe50400000, 0xfffffffe50500800, 0xffffffff4e400000)
[2.893s][debug][gc,heap] GC(0) region size 1024K, 3 young (3072K), 3 survivors (3072K)
[2.893s][debug][gc,heap] GC(0) Metaspace used 4719K, capacity 4844K, committed 5120K, reserved 1056768K
[2.893s][debug][gc,heap] GC(0) class space used 413K, capacity 464K, committed 512K, reserved 1048576K

4）查看GC过程中用户线程并发时间以及停顿的时间，在JDK 9之前使用-XX：+PrintGCApplicationConcurrentTime以及-XX：+PrintGCApplicationStoppedTime，JDK 9之后使用-Xlog： safepoint：

bash-3.2$ java -Xlog:safepoint GCTest
[1.376s][info][safepoint] Application time: 0.3091519 seconds
[1.377s][info][safepoint] Total time for which application threads were stopped: 0.0004600 seconds, Stopping threads took:
0.0002648 seconds
[2.386s][info][safepoint] Application time: 1.0091637 seconds
[2.387s][info][safepoint] Total time for which application threads were stopped: 0.0005217 seconds, Stopping threads took:
0.0002297 seconds

5）查看收集器Ergonomics机制（自动设置堆空间各分代区域大小、收集目标等内容，从Parallel收集器开始支持）自动调节的相关信息。在JDK 9之前使用-XX：+PrintAdaptive-SizePolicy，JDK 9之后使用-Xlog：gc+ergo*=trace：

bash-3.2$ java -Xlog:gc+ergo*=trace GCTest [0.122s][debug][gc,ergo,refine] Initial Refinement Zones: green: 23, yellow:
69, red: 115, min yellow size: 46
[0.142s][debug][gc,ergo,heap ] Expand the heap. requested expansion amount:268435456B expansion amount:268435456B
[2.475s][trace][gc,ergo,cset ] GC(0) Start choosing CSet. pending cards: 0 predicted base time: 10.00ms remaining time:
190.00ms target pause time: 200.00ms
[2.476s][trace][gc,ergo,cset ] GC(0) Add young regions to CSet. eden: 24 regions, survivors: 0 regions, predicted young
region time: 367.19ms, target pause time: 200.00ms
[2.476s][debug][gc,ergo,cset ] GC(0) Finish choosing CSet. old: 0 regions, predicted old region time: 0.00ms, time
remaining: 0.00
[2.826s][debug][gc,ergo ] GC(0) Running G1 Clear Card Table Task using 1 workers for 1 units of work for 24 regions.
[2.827s][debug][gc,ergo ] GC(0) Running G1 Free Collection Set using 1 workers for collection set length 24
[2.828s][trace][gc,ergo,refine] GC(0) Updating Refinement Zones: update_rs time: 0.004ms, update_rs buffers: 0, update_rs
goal time: 19.999ms

6）查看熬过收集后剩余对象的年龄分布信息，在JDK 9前使用-XX：+PrintTenuring-Distribution， JDK 9之后使用-Xlog：gc+age=trace：

bash-3.2$ java -Xlog:gc+age=trace GCTest
[2.406s][debug][gc,age] GC(0) Desired survivor size 1572864 bytes, new threshold 15 (max threshold 15)
[2.745s][trace][gc,age] GC(0) Age table with threshold 15 (max threshold 15)
[2.745s][trace][gc,age] GC(0) - age 1: 3100640 bytes, 3100640 total
[4.700s][debug][gc,age] GC(5) Desired survivor size 2097152 bytes, new threshold 15 (max threshold 15)
[4.810s][trace][gc,age] GC(5) Age table with threshold 15 (max threshold 15)
[4.810s][trace][gc,age] GC(5) - age 1: 2658280 bytes, 2658280 total
[4.810s][trace][gc,age] GC(5) - age 2: 1527360 bytes, 4185640 total

囿于篇幅原因，不再一一列举，表3-3给出了全部在JDK 9中被废弃的日志相关参数及它们在JDK 9后使用-Xlog的代替配置形式。

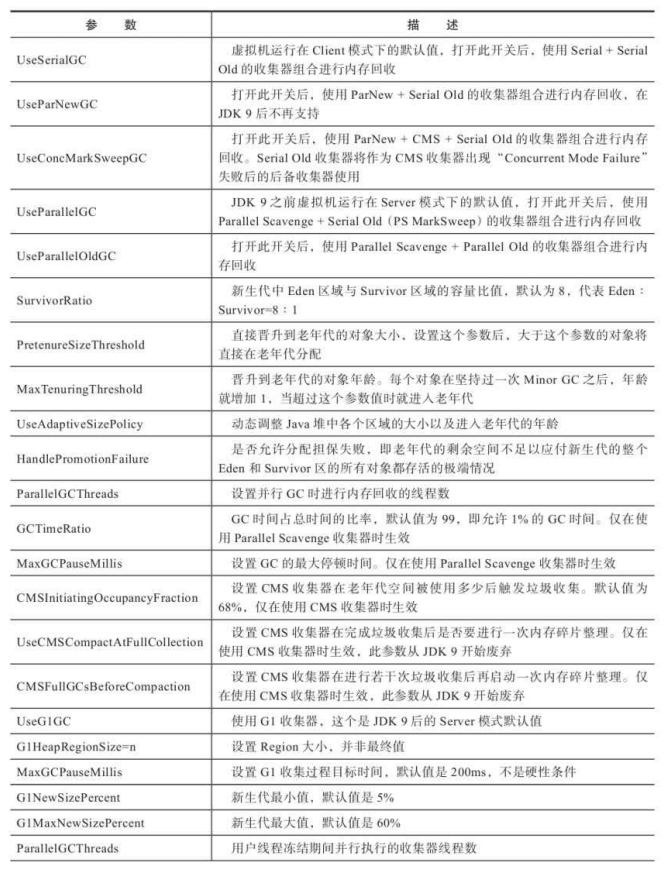

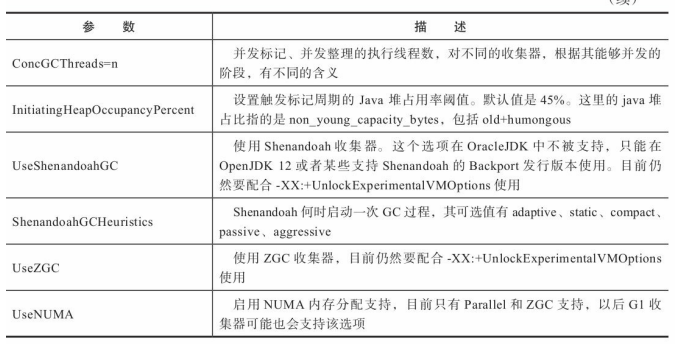

3.7.4 垃圾收集器参数总结

3.8 实战：内存分配与回收策略

Java技术体系的自动内存管理，最根本的目标是自动化地解决两个问题：自动给对象分配内存以及自动回收分配给对象的内存。关于回收内存这方面，笔者已经使用了大量篇幅去介绍虚拟机中的垃圾收集器体系以及运作原理，现在我们来探讨一下关于给对象分配内存的那些事儿。

接下来的几小节内容，笔者将会讲解若干最基本的内存分配原则，并通过代码去验证这些原则。本节出现的代码如无特别说明，均使用HotSpot虚拟机，以客户端模式运行。由于并未指定收集器组合，因此，本节验证的实际是使用Serial加Serial Old客户端默认收集器组合下的内存分配和回收的策略，这种配置和收集器组合也许是开发人员做研发时的默认组合（其实现在研发时很多也默认用服务端虚拟机了），但在生产环境中一般不会这样用，所以大家主要去学习的是分析方法，而列举的分配规则反而只是次要的。

3.8.1 对象优先在Eden分配

大多数情况下，对象在新生代Eden区中分配。当Eden区没有足够空间进行分配时，虚拟机将发起一次Minor GC。

private static final int _1MB = 1024 * 1024;
/**
* VM参数：-verbose:gc -Xms20M -Xmx20M -Xmn10M -XX:+PrintGCDetails -XX:SurvivorRatio=8
*/
public static void testAllocation() {byte[] allocation1, allocation2, allocation3, allocation4;allocation1 = new byte[2 * _1MB];allocation2 = new byte[2 * _1MB];allocation3 = new byte[2 * _1MB];allocation4 = new byte[4 * _1MB]; // 出现一次Minor GC
}

3.8.2 大对象直接进入老年代

大对象对虚拟机的内存分配来说就是一个不折不扣的坏消息，比遇到一个大对象更加坏的消息就是遇到一群“朝生夕灭”的“短命大对象”，我们写程序的时候应注意避免。在Java虚拟机中要避免大对象的原因是，在分配空间时，它容易导致内存明明还有不少空间时就提前触发垃圾收集，以获取足够的连续空间才能安置好它们，而当复制对象时，大对象就意味着高额的内存复制开销。HotSpot虚拟机提供了-XX：PretenureSizeThreshold 参数，指定大于该设置值的对象直接在老年代分配，这样做的目的就是避免在Eden区及两个Survivor区之间来回复制，产生大量的内存复制操作。

注意 -XX：PretenureSizeThreshold参数只对Serial和ParNew两款新生代收集器有效，HotSpot 的其他新生代收集器，如Parallel Scavenge并不支持这个参数。如果必须使用此参数进行调优，可考虑 ParNew加CMS的收集器组合。

private static final int _1MB = 1024 * 1024;
/**
* VM参数：-verbose:gc -Xms20M -Xmx20M -Xmn10M -XX:+PrintGCDetails -XX:SurvivorRatio=8
* -XX:PretenureSizeThreshold=3145728
*/
public static void testPretenureSizeThreshold() {byte[] allocation;allocation = new byte[4 * _1MB]; //直接分配在老年代中
}

Heapdef new generation total 9216K, used 671K [0x029d0000, 0x033d0000, 0x033d0000)eden space 8192K, 8% used [0x029d0000, 0x02a77e98, 0x031d0000)from space 1024K, 0% used [0x031d0000, 0x031d0000, 0x032d0000)to space 1024K, 0% used [0x032d0000, 0x032d0000, 0x033d0000)tenured generation total 10240K, used 4096K [0x033d0000, 0x03dd0000, 0x03dd0000)the space 10240K, 40% used [0x033d0000, 0x037d0010, 0x037d0200, 0x03dd0000)compacting perm gen total 12288K, used 2107K [0x03dd0000, 0x049d0000, 0x07dd0000)the space 12288K, 17% used [0x03dd0000, 0x03fdefd0, 0x03fdf000, 0x049d0000)
No shared spaces configured.

3.8.3 长期存活的对象将进入老年代

HotSpot虚拟机中多数收集器都采用了分代收集来管理堆内存，那内存回收时就必须能决策哪些存活对象应当放在新生代，哪些存活对象放在老年代中。为做到这点，虚拟机给每个对象定义了一个对象年龄（Age）计数器，存储在对象头中（详见第2章）。对象通常在Eden区里诞生，如果经过第一次 Minor GC后仍然存活，并且能被Survivor容纳的话，该对象会被移动到Survivor空间中，并且将其对象年龄设为1岁。对象在Survivor区中每熬过一次Minor GC，年龄就增加1岁，当它的年龄增加到一定程度（默认为15），就会被晋升到老年代中。对象晋升老年代的年龄阈值，可以通过参数-XX： MaxTenuringThreshold设置。

private static final int _1MB = 1024 * 1024;
/**
* VM参数：-verbose:gc -Xms20M -Xmx20M -Xmn10M -XX:+PrintGCDetails -XX:SurvivorRatio=8 -XX:MaxTenuringThreshold=1
* -XX:+PrintTenuringDistribution
*/
@SuppressWarnings("unused")
public static void testTenuringThreshold() {byte[] allocation1, allocation2, allocation3;allocation1 = new byte[_1MB / 4]; // 什么时候进入老年代决定于XX:MaxTenuringThreshold设置allocation2 = new byte[4 * _1MB];allocation3 = new byte[4 * _1MB];allocation3 = null;allocation3 = new byte[4 * _1MB];
}

[GC [DefNew
Desired Survivor size 524288 bytes, new threshold 1 (max 1)
- age 1: 414664 bytes, 414664 total
: 4859K->404K(9216K), 0.0065012 secs] 4859K->4500K(19456K), 0.0065283 secs] [Times: user=0.02 sys=0.00, real=0.02 secs]
[GC [DefNew
Desired Survivor size 524288 bytes, new threshold 1 (max 1)
: 4500K->0K(9216K), 0.0009253 secs] 8596K->4500K(19456K), 0.0009458 secs] [Times: user=0.00 sys=0.00, real=0.00 secs]
Heapdef new generation total 9216K, used 4178K [0x029d0000, 0x033d0000, 0x033d0000)eden space 8192K, 51% used [0x029d0000, 0x02de4828, 0x031d0000)from space 1024K, 0% used [0x031d0000, 0x031d0000, 0x032d0000)to space 1024K, 0% used [0x032d0000, 0x032d0000, 0x033d0000)tenured generation total 10240K, used 4500K [0x033d0000, 0x03dd0000, 0x03dd0000)the space 10240K, 43% used [0x033d0000, 0x03835348, 0x03835400, 0x03dd0000)com\pacting perm gen total 12288K, used 2114K [0x03dd0000, 0x049d0000, 0x07dd0000)the space 12288K, 17% used [0x03dd0000, 0x03fe0998, 0x03fe0a00, 0x049d0000)
No shared spaces configured.

3.8.4 动态对象年龄判定

为了能更好地适应不同程序的内存状况，HotSpot虚拟机并不是永远要求对象的年龄必须达到XX：MaxTenuringThreshold才能晋升老年代，如果在Survivor空间中相同年龄所有对象大小的总和大于 Survivor空间的一半，年龄大于或等于该年龄的对象就可以直接进入老年代，无须等到-XX： MaxTenuringThreshold中要求的年龄。

private static final int _1MB = 1024 * 1024;
/**
* VM参数：-verbose:gc -Xms20M -Xmx20M -Xmn10M -XX:+PrintGCDetails -XX:SurvivorRatio=8
-XX:MaxTenuringThreshold=15
* -XX:+PrintTenuringDistribution
*/
@SuppressWarnings("unused")
public static void testTenuringThreshold2() {byte[] allocation1, allocation2, allocation3, allocation4;allocation1 = new byte[_1MB / 4]; // allocation1+allocation2大于survivo空间一半allocation2 = new byte[_1MB / 4];allocation3 = new byte[4 * _1MB];allocation4 = new byte[4 * _1MB];allocation4 = null;allocation4 = new byte[4 * _1MB];
}

[GC [DefNew
Desired Survivor size 524288 bytes, new threshold 1 (max 15)
- age 1: 676824 bytes, 676824 total
: 5115K->660K(9216K), 0.0050136 secs] 5115K->4756K(19456K), 0.0050443 secs] [Times: user=0.00 sys=0.01, real=0.01 secs]
[GC [DefNew
Desired Survivor size 524288 bytes, new threshold 15 (max 15)
: 4756K->0K(9216K), 0.0010571 secs] 8852K->4756K(19456K), 0.0011009 secs] [Times: user=0.00 sys=0.00, real=0.00 secs]
Heapdef new generation total 9216K, used 4178K [0x029d0000, 0x033d0000, 0x033d0000)eden space 8192K, 51% used [0x029d0000, 0x02de4828, 0x031d0000)from space 1024K, 0% used [0x031d0000, 0x031d0000, 0x032d0000)to space 1024K, 0% used [0x032d0000, 0x032d0000, 0x033d0000)tenured generation total 10240K, used 4756K [0x033d0000, 0x03dd0000, 0x03dd0000)the space 10240K, 46% used [0x033d0000, 0x038753e8, 0x03875400, 0x03dd0000)compacting perm gen total 12288K, used 2114K [0x03dd0000, 0x049d0000, 0x07dd0000)the space 12288K, 17% used [0x03dd0000, 0x03fe09a0, 0x03fe0a00, 0x049d0000)
No shared spaces configured.

3.8.5 空间分配担保

在发生Minor GC之前，虚拟机必须先检查老年代最大可用的连续空间是否大于新生代所有对象总空间，如果这个条件成立，那这一次Minor GC可以确保是安全的。如果不成立，则虚拟机会先查看-XX：HandlePromotionFailure参数的设置值是否允许担保失败（Handle Promotion Failure）；如果允许，那会继续检查老年代最大可用的连续空间是否大于历次晋升到老年代对象的平均大小，如果大于，将尝试进行一次Minor GC，尽管这次Minor GC是有风险的；如果小于，或者-XX： HandlePromotionFailure设置不允许冒险，那这时就要改为进行一次Full GC。

解释一下“冒险”是冒了什么风险：前面提到过，新生代使用复制收集算法，但为了内存利用率，只使用其中一个Survivor空间来作为轮换备份，因此当出现大量对象在Minor GC后仍然存活的情况 ——最极端的情况就是内存回收后新生代中所有对象都存活，需要老年代进行分配担保，把Survivor无法容纳的对象直接送入老年代，这与生活中贷款担保类似。老年代要进行这样的担保，前提是老年代本身还有容纳这些对象的剩余空间，但一共有多少对象会在这次回收中活下来在实际完成内存回收之前是无法明确知道的，所以只能取之前每一次回收晋升到老年代对象容量的平均大小作为经验值，与老年代的剩余空间进行比较，决定是否进行Full GC来让老年代腾出更多空间。

取历史平均值来比较其实仍然是一种赌概率的解决办法，也就是说假如某次Minor GC存活后的对象突增，远远高于历史平均值的话，依然会导致担保失败。如果出现了担保失败，那就只好老老实实地重新发起一次Full GC，这样停顿时间就很长了。虽然担保失败时绕的圈子是最大的，但通常情况下都还是会将-XX：HandlePromotionFailure开关打开，避免Full GC过于频繁。

private static final int _1MB = 1024 * 1024;
/**
* VM参数：-Xms20M -Xmx20M -Xmn10M -XX:+PrintGCDetails -XX:SurvivorRatio=8 -XX:-HandlePromotionFailure
*/
@SuppressWarnings("unused")
public static void testHandlePromotion() {byte[] allocation1, allocation2, allocation3, allocation4, allocation5, alloca-tion6, allocation7;allocation1 = new byte[2 * _1MB];allocation2 = new byte[2 * _1MB];allocation3 = new byte[2 * _1MB];allocation1 = null;allocation4 = new byte[2 * _1MB];allocation5 = new byte[2 * _1MB];allocation6 = new byte[2 * _1MB];allocation4 = null;allocation5 = null;allocation6 = null;allocation7 = new byte[2 * _1MB];
}

bool TenuredGeneration::promotion_attempt_is_safe(size_t max_promotion_in_bytes) const {// 老年代最大可用的连续空间size_t available = max_contiguous_available();// 每次晋升到老年代的平均大小size_t av_promo = (size_t)gc_stats()->avg_promoted()->padded_average();// 老年代可用空间是否大于平均晋升大小，或者老年代可用空间是否大于当此GC时新生代所有对象容量bool res = (available >= av_promo) || (available >=max_promotion_in_bytes);return res;
}
