STM32 外设驱动模块：Tracking 循迹模块
随着智能科技的发展，越来越多的自动化设备在各个领域崭露头角，其中循迹模块作为自动化系统中的重要组成部分，应用广泛。无论是仓库物流的自动化搬运，还是自动驾驶的车道保持，循迹模块都扮演着不可或缺的角色。今天，我们就来详细讲解一下循迹模块的应用背景、硬件连接及STM32配置，帮助大家更好地理解和使用这个模块。
一、循迹模块的应用背景
循迹模块在多个领域中得到了广泛应用：
- 智能小车/AGV（自动导引车）：智能小车和AGV通过循迹模块实现路径跟踪，广泛应用于仓库物流、生产线物料运输和服务机器人（如医院药品配送机器人、酒店送物机器人）中。
- 自动驾驶技术：自动驾驶汽车依赖循迹模块保持车道行驶，并用于自动泊车和园区接驳车等应用。
- 生产线自动化：在自动化生产线中，循迹模块用于零部件流转、质量检测和包装分拣系统中，确保物料和包裹的准确运输。
- 智能仓储：AGV在仓库内的货架导航、自动化盘库机器人等应用中，循迹模块能够提高仓储管理效率。
二、循迹模块的工作原理
循迹模块的工作原理基于红外光反射。模块内的发射管发出红外光线，而接收管则接收地面反射回来的红外光，判断路径并输出信号：
- 白色地面：红外光反射强，接收管收到信号，输出低电平。
- 黑色路径：红外光被吸收，反射较弱，输出高电平。
通过反射情况判断地面颜色，循迹模块能够精确地追踪小车行驶的路径。

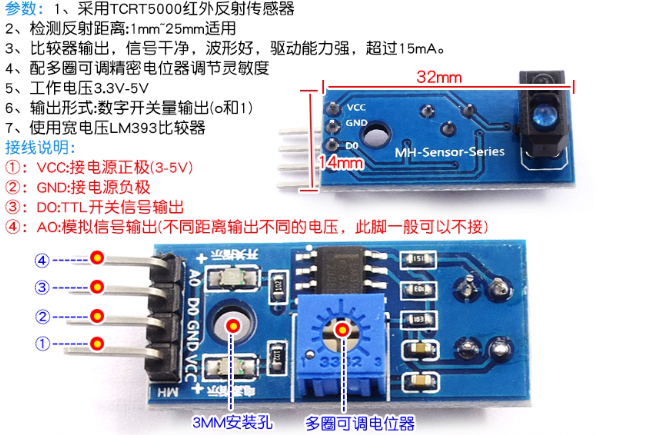

三、模块输出模式
循迹模块提供两种输出模式：模拟输出（AO）和数字输出（DO）。
1. 模拟输出（AO - Analog Output）
-
信号性质：连续变化的电压信号，与环境光强度成正比。
-
工作原理：模块内运算放大器将微小电信号放大，电压值与环境光线强度成正比。
-
特点：
- 信息丰富：能够获取详细的信号幅度和波形等信息。
- 精度高：STM32的12位ADC能精准分辨信号变化。
- 需处理：需要微控制器的ADC引脚读取，并进行进一步的软件分析。
2. 数字输出（DO - Digital Output）
-
信号性质：仅输出高低电平。
-
工作原理：通过比较器将模拟信号与设定的阈值进行比较，输出高电平或低电平。
-
特点：
- 使用简单：通过一个GPIO输入引脚即可读取。
- 抗干扰：能够忽略小的背景噪音，仅在信号达到阈值时触发。
- 信息量少：只能知道信号是否达到阈值，无法获取具体强度。

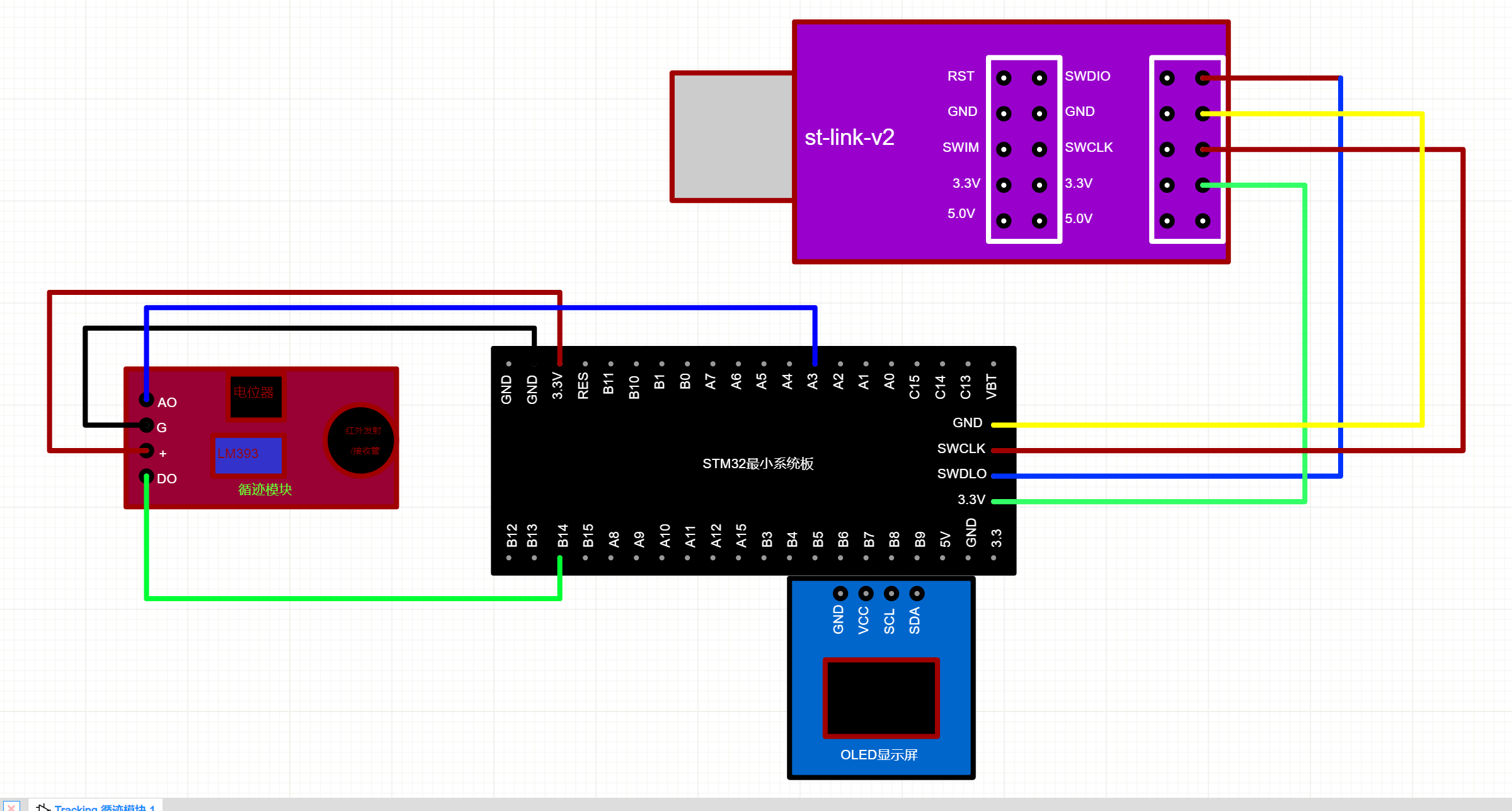

四、硬件连接
在STM32中连接循迹模块时，使用如下引脚：
- AO模拟信号输出引脚：连接至A3引脚。
- DO数字信号输出引脚：连接至B14引脚。
- 电源：模块的电源正极连接至3.3V，地连接至GND。
五、STM32CubeMX配置
要在STM32平台上配置循迹模块，需要进行如下设置：

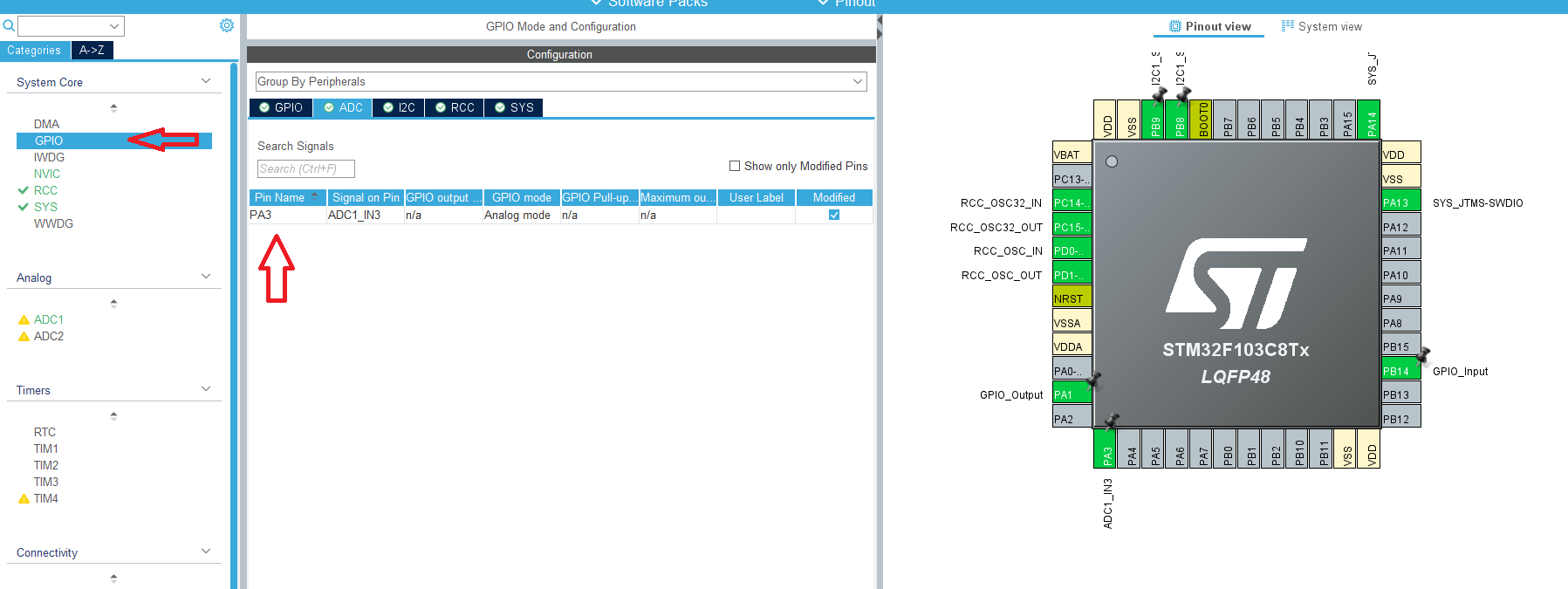

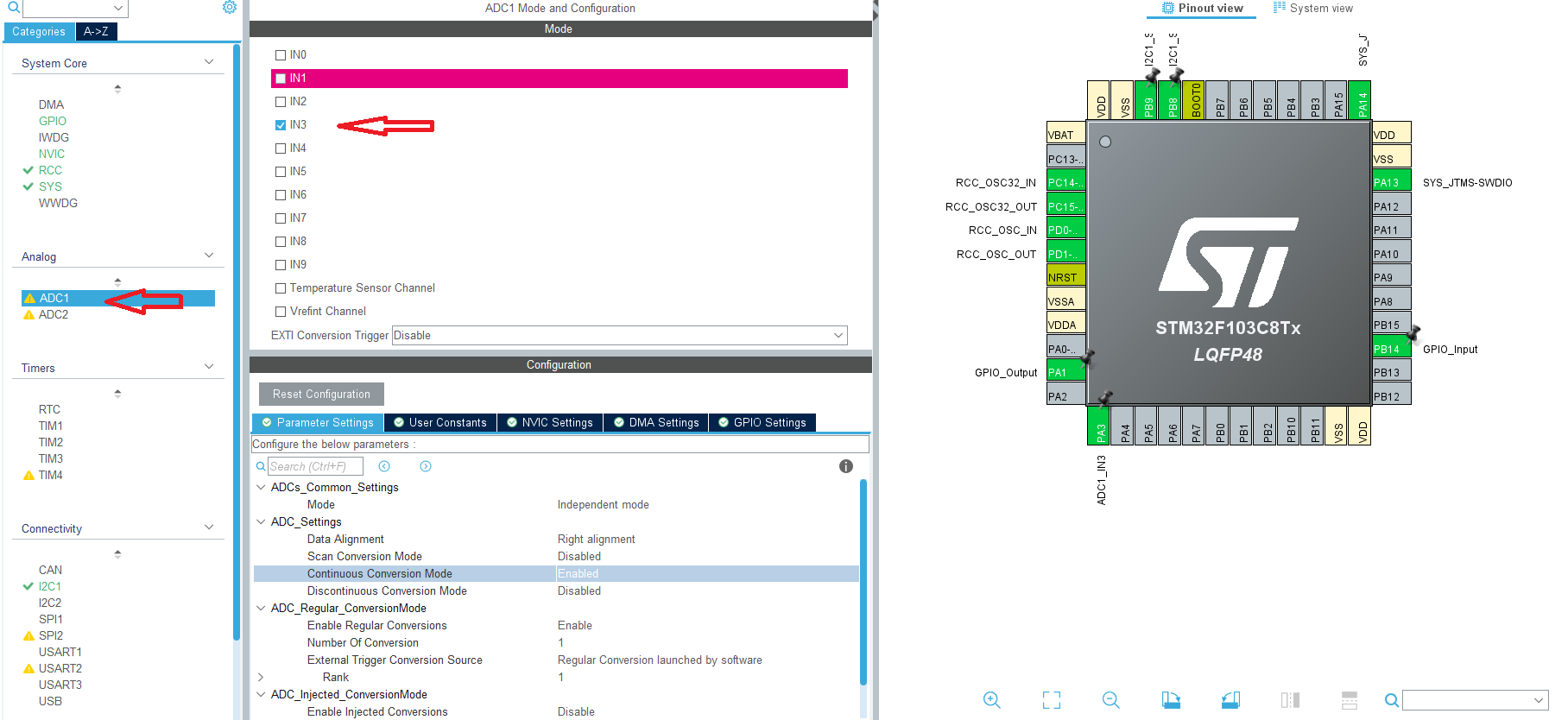

- ADC配置：将AO模拟信号引脚配置为ADC输入模式，确保STM32能够读取模拟信号。
- GPIO配置：将DO数字信号引脚配置为输入模式，以便读取数字信号。

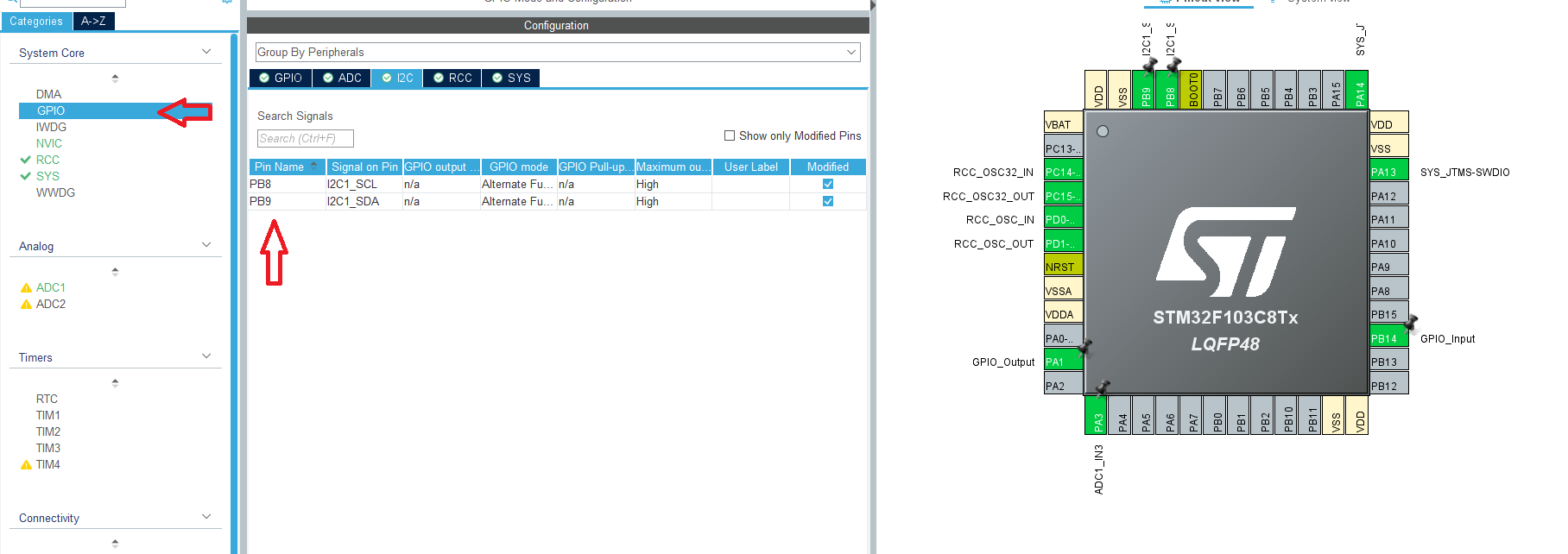

- I2C通信配置：若模块需要与其他外设进行通信，确保I2C引脚配置正确。

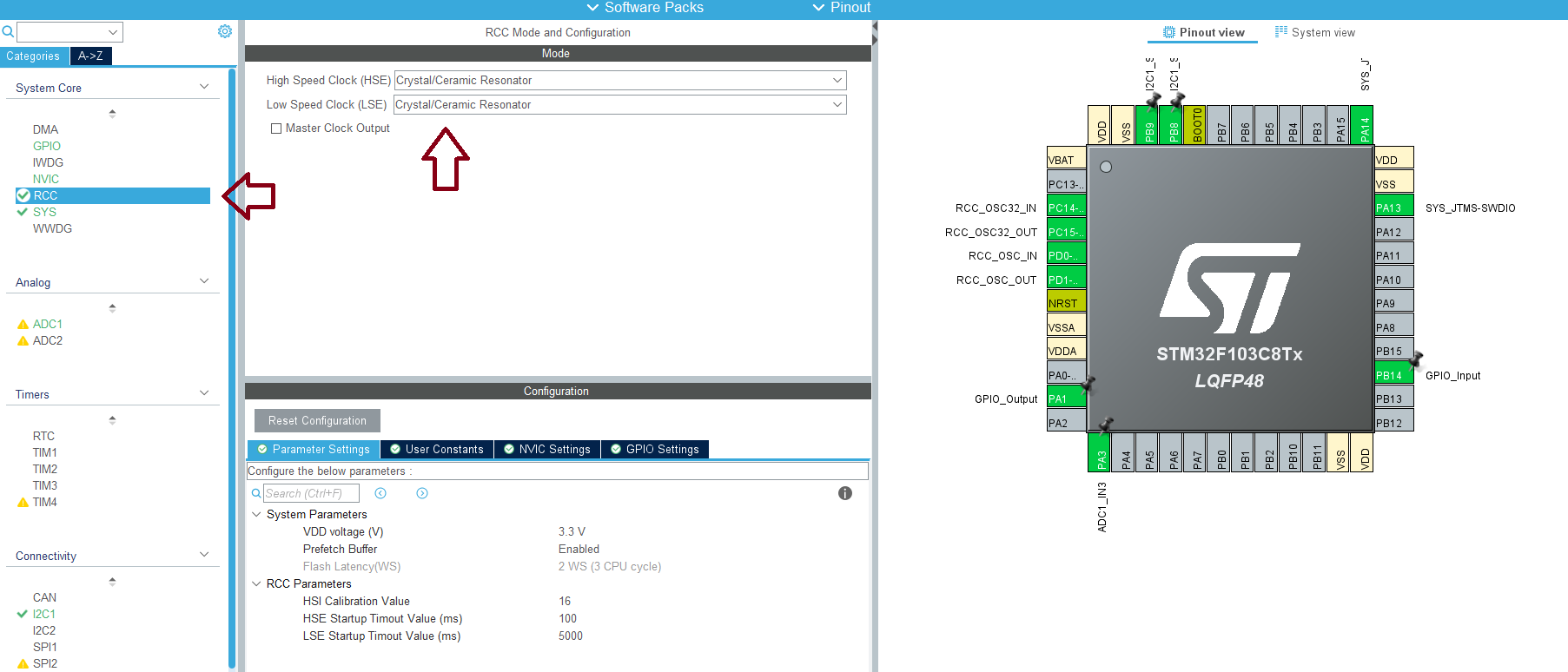

- RCC时钟配置：确保时钟配置正确，以满足ADC和GPIO工作需求。

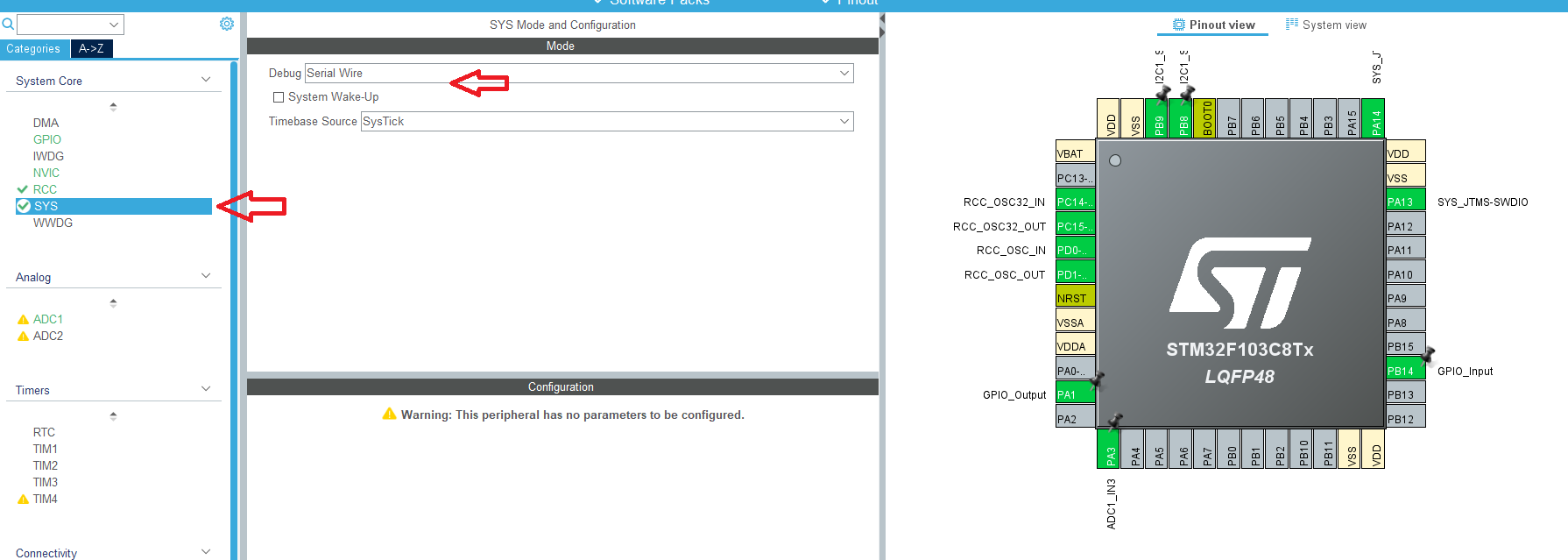

- 系统配置：配置系统时钟和其他必要功能，保证模块稳定运行。
六、总结
循迹模块通过红外反射原理实现精确的路径追踪，广泛应用于智能小车、自动驾驶、生产线自动化等多个领域。在STM32平台上连接和配置模块后，你可以通过读取模块的模拟或数字信号，实现自动化控制。希望通过今天的教程，大家能深入理解循迹模块的工作原理，并将其成功应用于自己的项目中。
运行效果与代码下载
循迹模块的效果可以通过实时测试来观察。你可以通过STM32的串口调试或显示工具，查看循迹模块如何根据不同的地面颜色改变输出信号，进而影响小车的运动路径。你还可以下载相关代码，在实际项目中进行实验。
代码下载位置：
通过网盘分享的文件：Tracking 循迹代码.zip
链接: https://pan.baidu.com/s/1CTOKehIB8OGLHjbPRceLUw?pwd=jkcf 提取码: jkcf
