人脸特征可视化进阶：用 dlib+OpenCV 绘制面部轮廓与器官凸包

在上一篇内容中，我们实现了 68 点人脸关键点的检测与标记，但单个的点仅能展示特征位置，无法直观呈现面部器官的整体形态。本文将基于已检测到的关键点，通过线段连接和凸包绘制两种方式，实现面部轮廓、眉毛、眼睛、嘴巴等器官的可视化，让人脸特征的呈现更清晰、更具实用性。

一、核心技术：为什么需要线段连接与凸包？

68 点关键点本身是离散的坐标，要形成有意义的面部结构，需要通过特定算法将其 “关联” 起来：

• 线段连接：适用于轮廓类特征（如下颌线、眉毛、鼻梁），通过按顺序连接相邻关键点，直接勾勒出特征的线性形态；
• 凸包（Convex Hull）：适用于闭合器官（如眼睛、嘴巴），通过计算关键点的凸包，生成包含所有关键点的最小凸多边形，能准确呈现器官的轮廓范围（即使部分关键点位置有微小偏差，凸包也能保证轮廓的完整性）。

二、完整代码实现与核心逻辑解析

1. 完整代码

import numpy as np
import dlib
import cv2# 函数1：按顺序连接关键点（绘制线性轮廓）
def drawLine(start, end):# 获取从start到end索引的关键点（左闭右开区间）pts = shape[start:end]  # 遍历关键点，依次连接相邻两点for l in range(1, len(pts)):ptA = tuple(pts[l - 1])  # 前一个关键点坐标ptB = tuple(pts[l])      # 当前关键点坐标# 绘制线段：绿色（0,255,0），线宽2像素cv2.line(image, ptA, ptB, (0, 255, 0), 2)# 函数2：绘制关键点的凸包（闭合器官轮廓）
def drawConvexHull(start, end):# 获取从start到end索引的关键点（左闭右闭区间，需+1）facial_pts = shape[start:end + 1]# 计算凸包：找到包含所有关键点的最小凸多边形hull = cv2.convexHull(facial_pts)# 绘制凸包轮廓：绿色（0,255,0），线宽2像素，-1表示不填充内部cv2.drawContours(image, [hull], -1, (0, 255, 0), 2)# 1. 读取待处理图像
image = cv2.imread("zjl2.png")
if image is None:print("Error: 无法读取图像，请检查路径是否正确！")exit()# 2. 初始化dlib人脸检测器与关键点预测器
detector = dlib.get_frontal_face_detector()  # 人脸检测器
# 加载68点关键点模型（确保模型路径正确）
predictor = dlib.shape_predictor("shape_predictor_68_face_landmarks.dat")# 3. 执行人脸检测
faces = detector(image, 0)  # 0表示不上采样，可根据需求调整为1# 4. 遍历每个人脸，绘制特征轮廓
for face in faces:# 4.1 预测当前人脸的68点关键点shape_dlib = predictor(image, face)# 4.2 将dlib关键点转换为numpy数组（便于索引和计算）shape = np.array([[p.x, p.y] for p in shape_dlib.parts()])# 4.3 调用函数绘制器官凸包（闭合轮廓）drawConvexHull(36, 41)  # 右眼（关键点36-41）drawConvexHull(42, 47)  # 左眼（关键点42-47）drawConvexHull(48, 59)  # 嘴巴外部（关键点48-59）drawConvexHull(60, 67)  # 嘴巴内部（关键点60-67）# 4.4 调用函数绘制线性轮廓（线段连接）drawLine(0, 17)   # 下颌线（关键点0-16，左闭右开需取到17）drawLine(17, 22)  # 左眉毛（关键点17-21）drawLine(22, 27)  # 右眉毛（关键点22-26）drawLine(27, 36)  # 鼻梁（关键点27-35）# 5. 显示结果与释放资源
cv2.imshow("Facial Features Visualization", image)
cv2.waitKey(0)  # 等待任意按键关闭窗口
cv2.destroyAllWindows()  # 释放所有OpenCV窗口

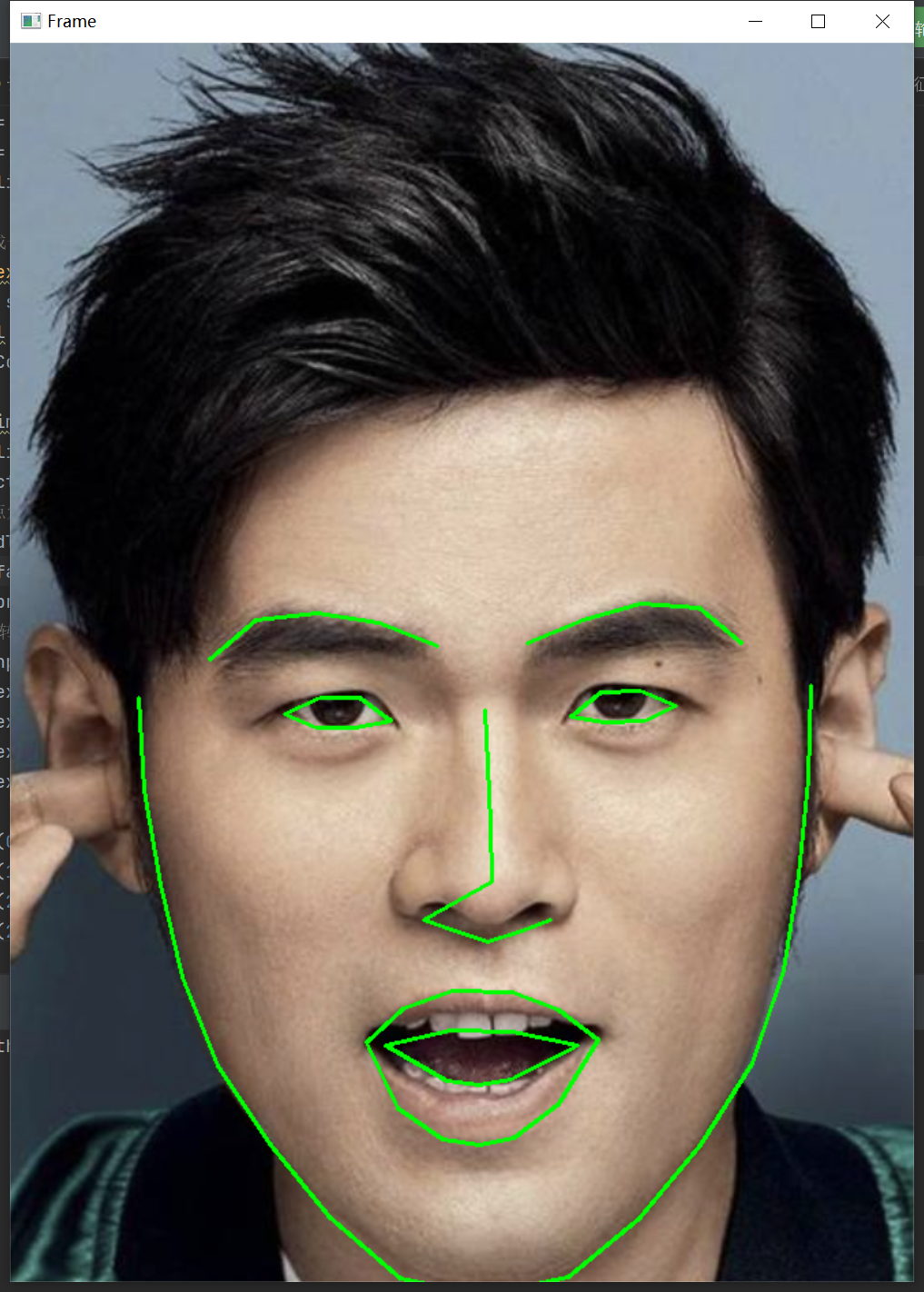

运行后的效果图

2. 核心函数与逻辑解析

（1）drawLine()：线性轮廓绘制函数

该函数的核心是按索引顺序连接相邻关键点，适用于线性特征（如下颌、眉毛），关键参数与逻辑如下：

• 参数start与end：表示关键点的起始索引和结束索引（左闭右开区间）。例如drawLine(0,17)表示连接索引 0 到 16 的关键点（共 17 个点，构成下颌线）；
• pts = shape[start:end]：从 numpy 数组shape中截取指定范围的关键点，得到该特征的所有坐标；
• cv2.line()：OpenCV 的线段绘制函数，参数依次为 “目标图像、起点、终点、颜色、线宽”，这里选择绿色（(0,255,0)）作为标记色，线宽 2 像素以保证清晰度。

（2）drawConvexHull()：凸包绘制函数

该函数的核心是计算关键点的凸包并绘制闭合轮廓，适用于眼睛、嘴巴等闭合器官，关键逻辑如下：

• 参数start与end：表示关键点的起始索引和结束索引（左闭右闭区间，需end+1才能截取到完整范围）。例如drawConvexHull(36,41)表示处理索引 36 到 41 的关键点（右眼）；
• cv2.convexHull()：OpenCV 的凸包计算函数，输入为关键点坐标数组，输出为凸包的顶点坐标（凸包是包含所有点的最小凸多边形，能完美贴合器官轮廓）；
• cv2.drawContours()：OpenCV 的轮廓绘制函数，参数[hull]表示传入单个轮廓，-1表示绘制所有层级的轮廓，线宽 2 像素，最终形成闭合的器官轮廓。

（3）关键点索引与特征对应关系

要正确调用上述两个函数，必须明确 68 点关键点的索引分布（这是后续所有操作的基础），具体对应关系如下表：

面部特征	关键点索引范围	绘制方式	函数调用示例
下颌线	0-16	线段连接	drawLine(0,17)
左眉毛	17-21	线段连接	drawLine(17,22)
右眉毛	22-26	线段连接	drawLine(22,27)
鼻梁	27-35	线段连接	drawLine(27,36)
右眼	36-41	凸包绘制	drawConvexHull(36,41)
左眼	42-47	凸包绘制	drawConvexHull(42,47)
嘴巴外部	48-59	凸包绘制	drawConvexHull(48,59)
嘴巴内部	60-67	凸包绘制	drawConvexHull(60,67)
