基于51单片机的自习室人数统计系统

news 2025/9/27 7:59:07

具体实现功能

设计介绍

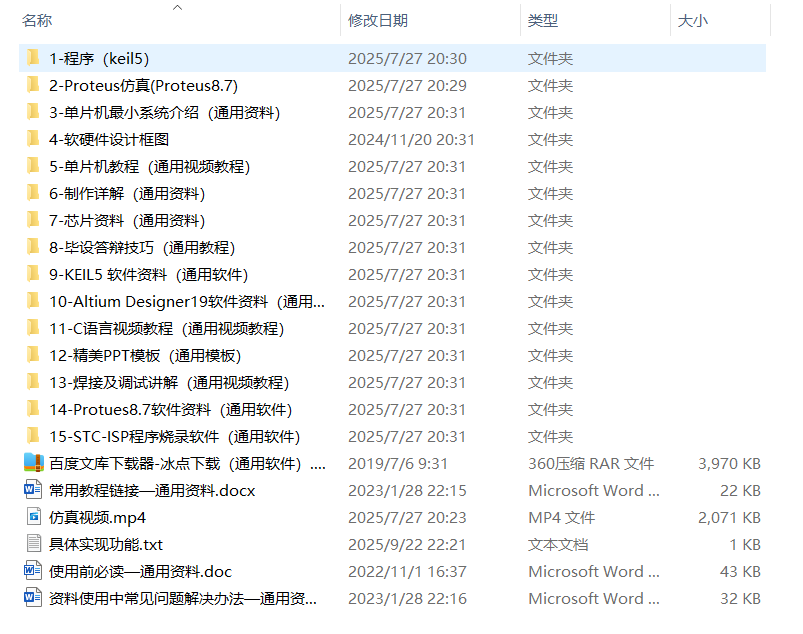

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）LCD1602实时显示当前时间（时分秒）、进入人数、出去人数、剩余人数，并通过串口远程发送；
（2）利用红外传感器检测进入人数和出去人数；
（3）剩余人数小于自习室座位数（20），绿灯亮；剩余人数超过自习室座位数，红灯亮。

仿真演示视频：

基于51单片机的自习室人数统计系统-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

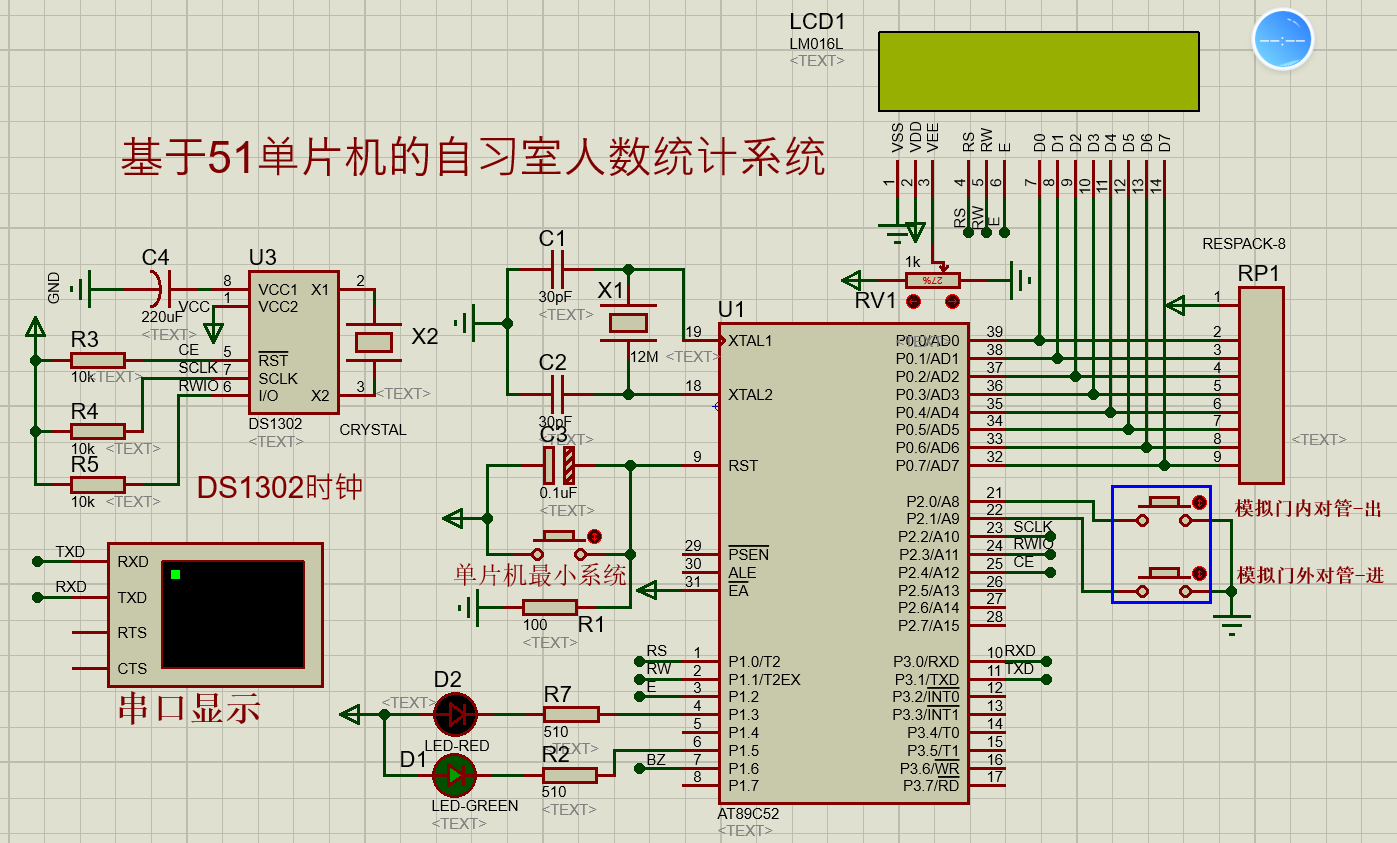

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

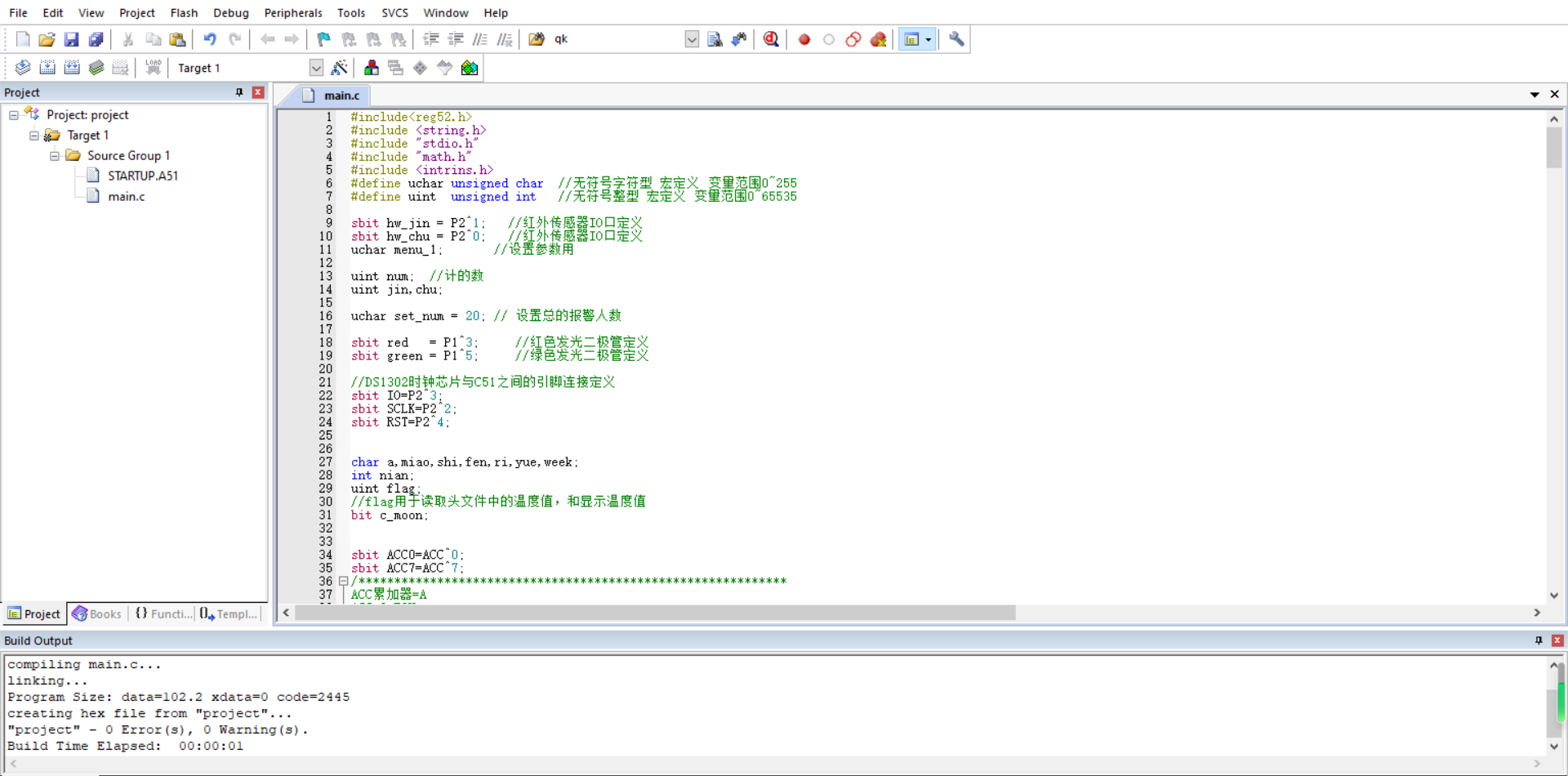

本设计利用KEIL5软件实现程序设计。

主函数如下：

///////////////////////////////////////////////////
/******************主程序**********************/
void main()
{ char string[40];uchar str[12];init_1602();	//lcd1602初始化ds1302_init();   //调用DS1302时钟的初始化子函数init();          //调用定时计数器的设置子函数uart_cfg(); //波特率4800    ,0xf9while(1){if(num>=set_num)		  //报警{red  = 0;  green = 1; //红灯亮 					}else{red  = 1;  green = 0; //绿灯亮 	}str[0]=0x30+yue/10;str[1]=0x30+yue%10;str[2]=0x30+ri/10;str[3]=0x30+ri%10;str[4]=0x30+shi/10;str[5]=0x30+shi%10;str[6]=0x30+fen/10;str[7]=0x30+fen%10;str[8]='-';str[9]=0x30+num/10%10;str[10]=0x30+num%10;sprintf(string,"时间与统计:2025%s\r\n",str);send_string(string);}
}

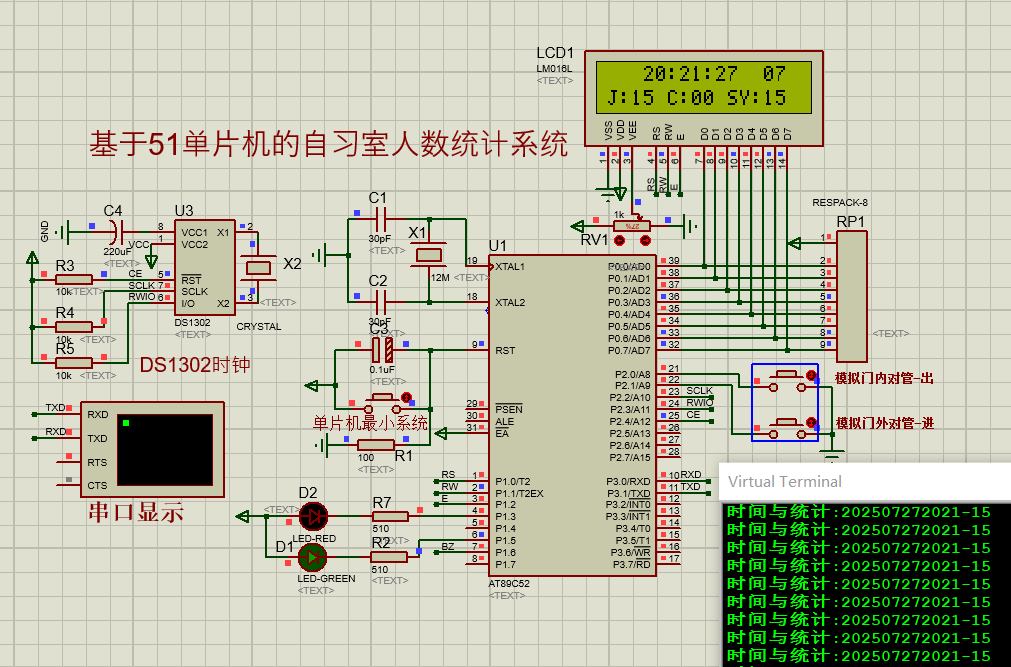

程序运行结果如图：
