Solidworks练习13-拉伸、拉伸切、筋
图 1

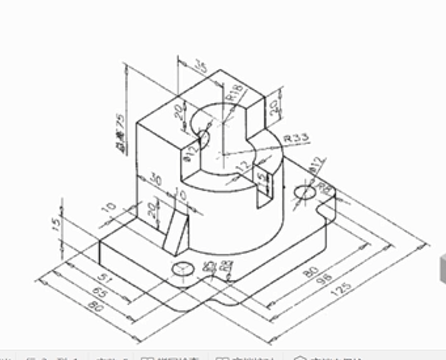

所用到的命令：拉伸、拉伸切、筋。
图 2

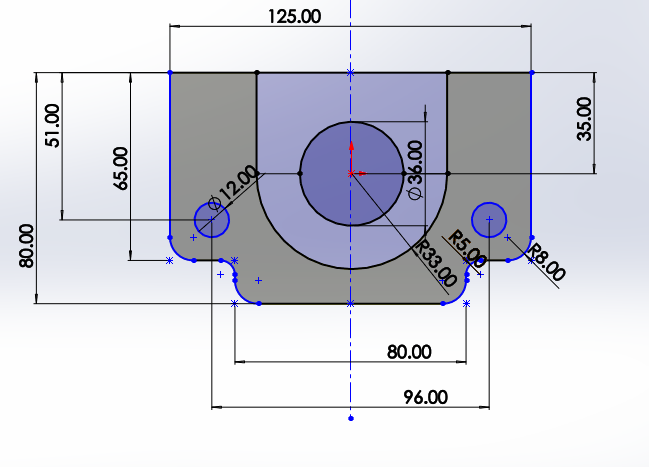

选择上视基准面草图绘制，尺寸见图所示
图 3

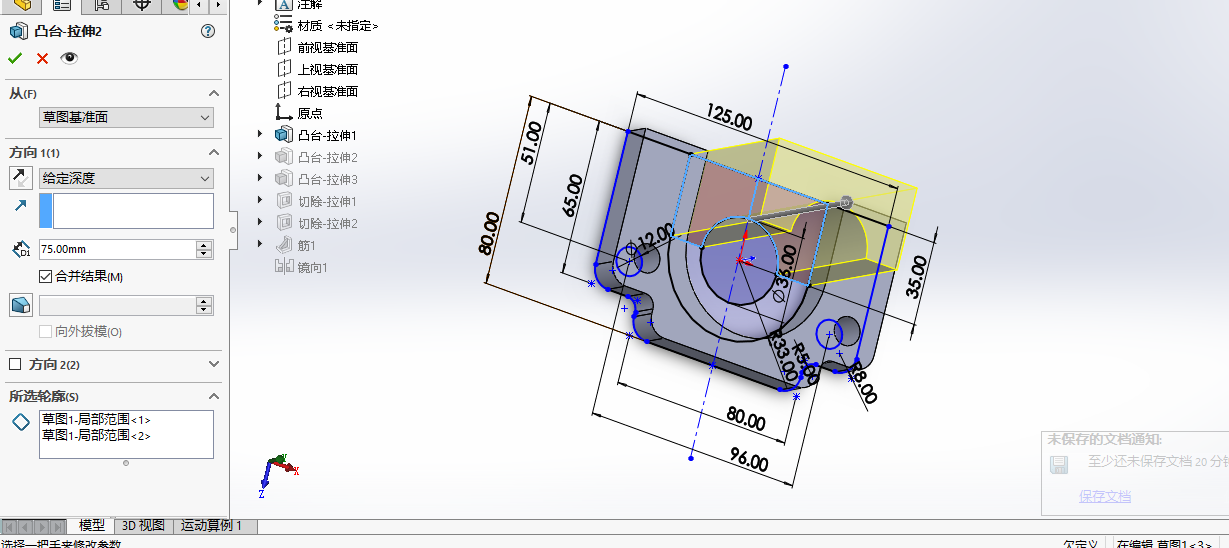

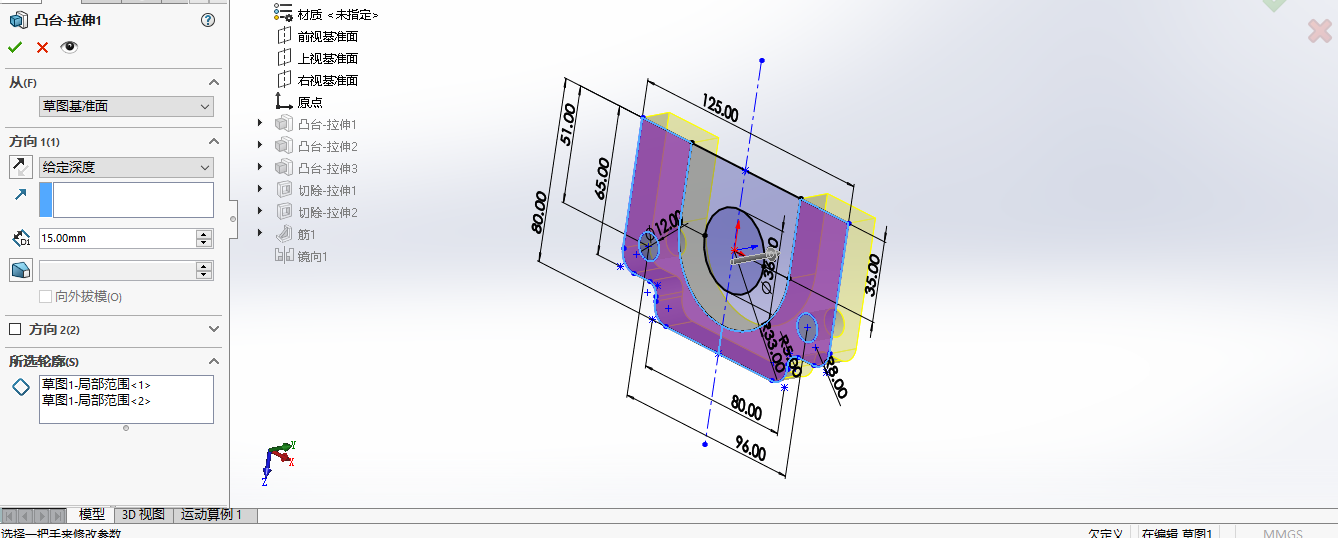

选择凸台拉伸，拉伸尺寸见图所示
图 4
选择凸台拉伸，拉伸尺寸见图所示
图 5
选择凸台-拉伸，拉伸尺寸见图所示
图 6
选择前视基准面草图绘制，尺寸见图所示
图 7

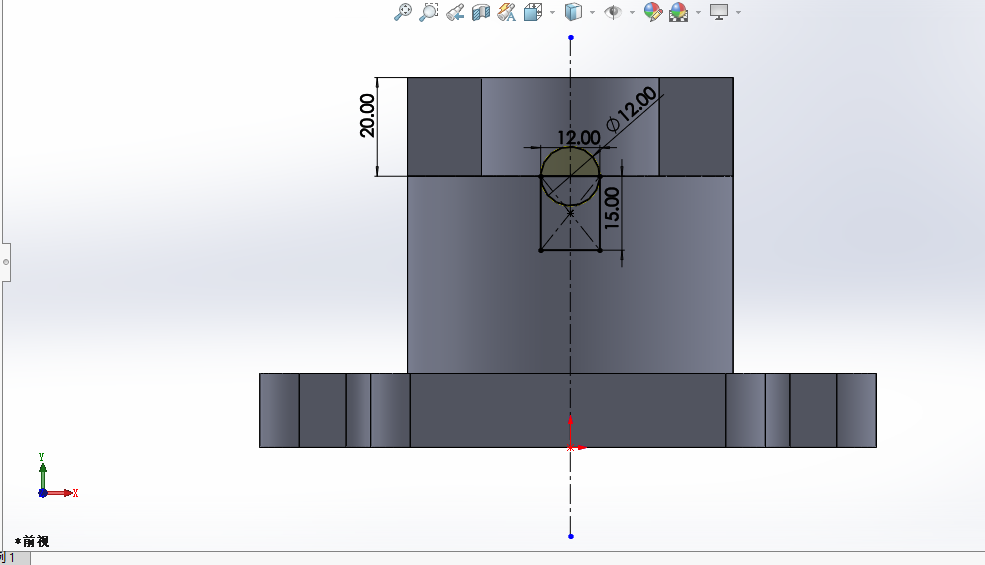

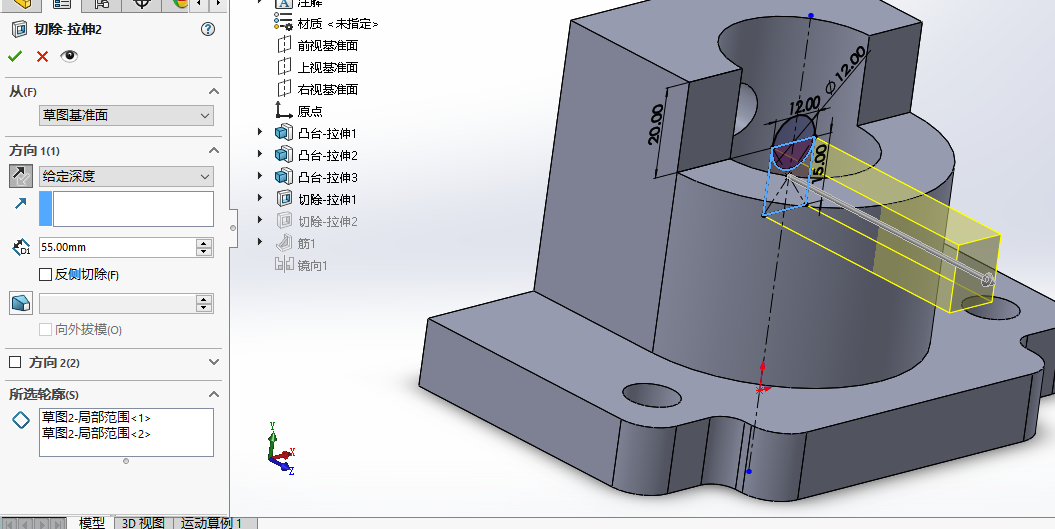

选择拉伸切除，尺寸见图所示
图 8

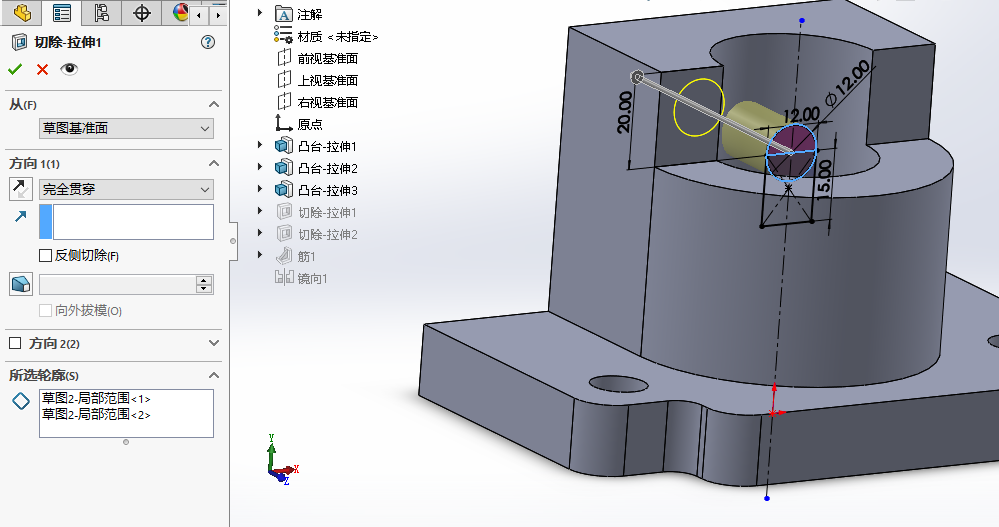

选择拉伸切除，尺寸如图所示
图 9

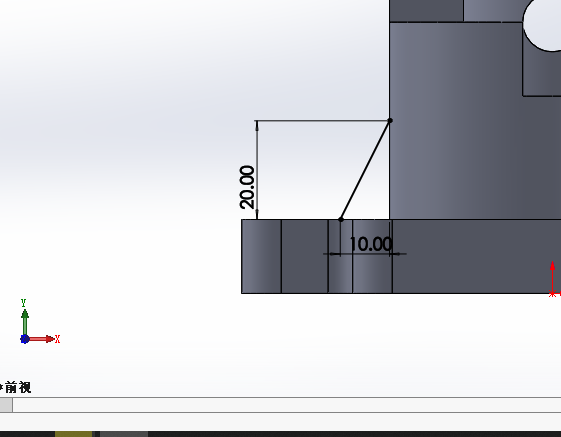

选择前视基准面绘制筋，见图所示
图 10

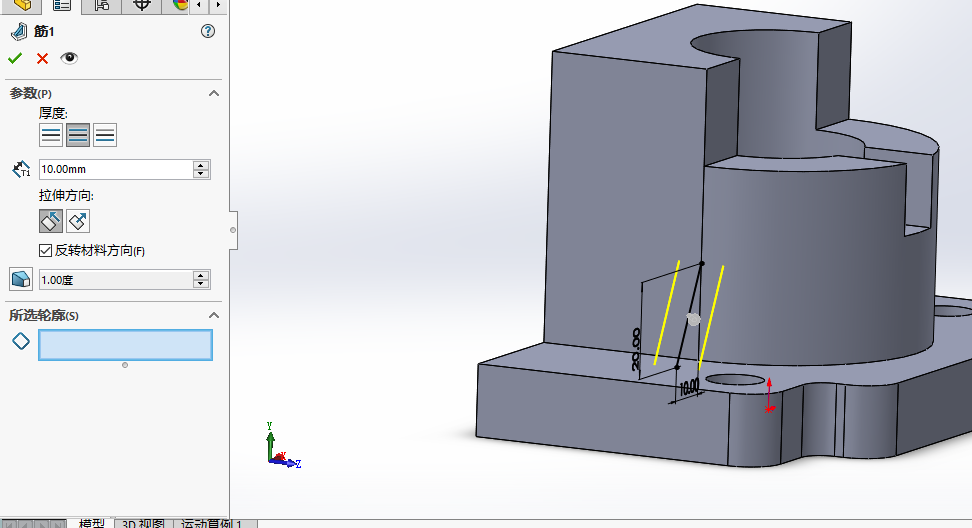

选择筋特征，如图所示
图 11

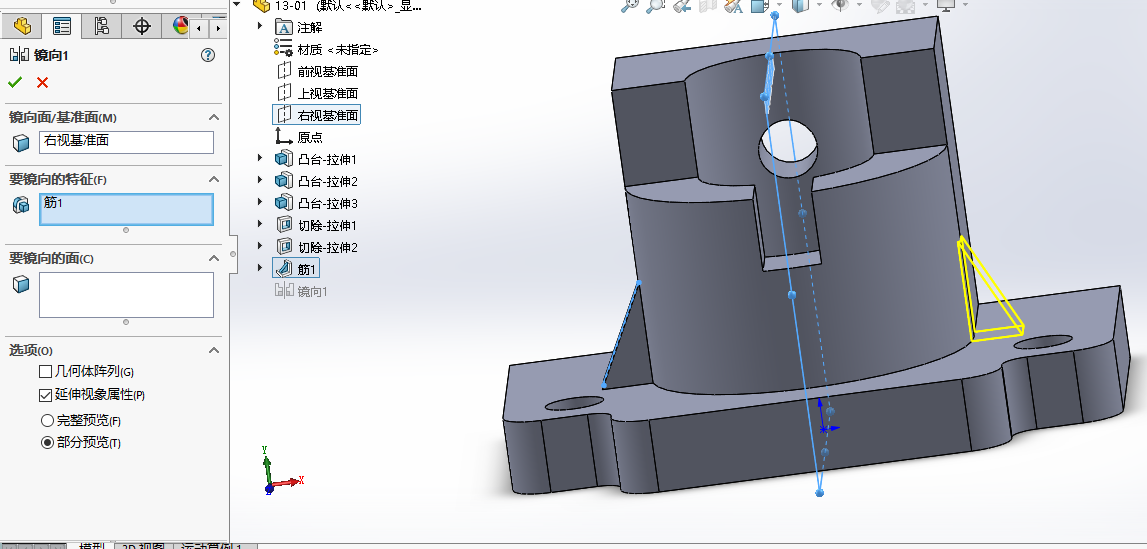

选择筋，进行镜像，如图所示
图 12

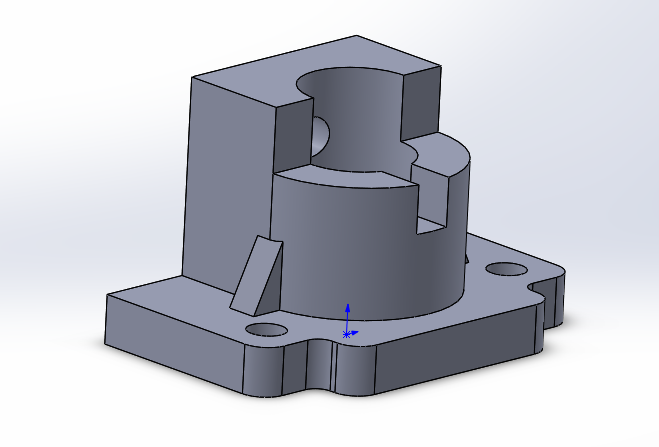

设置完成后，成品如图所示
