STM32H743-ARM例程6-RS422
目录
- 实验平台
- 串口通讯协议简介
- RS422
- RS422特点
- RS422接口
- RS422有关电气参数
- RS232、RS422和RS485的区别
- 协议层
- 原理图
- 配置CubeMX生成工程
- 实验程序
- 实验现象
实验平台
硬件:银杏科技GT7000双核心开发板-ARM-STM32H743XIH6,银杏科技iToolXE仿真器,银杏科技USB转485/232/422转换器
软件:最新版本STM32CubeH7固件库,STM32CubeMX v6.10.0,开发板环境MDK v5.35,串口工具putty
串口通讯协议简介
串口通讯(Serial Communication)是一种设备间非常常用的串行通讯方式,因为它简单便捷,大部分电子设备都支持该通讯方式,电子工程师在调试设备时也经常使用该通讯方式输出调试信息。
在计算机科学里,大部分复杂的问题都可以通过分层来简化。如芯片被分为内核层和片上外设;对于通讯协议,我们也以分层的方式来理解,最基本的是把它分为物理层和协议层。物理层规定通讯系统中具有机械、电子功能部分的特性,确保原始数据在物理媒体的传输。协议层主要规定通讯逻辑,统一收发双方的数据打包、解包标准。简单来说物理层规定我们用嘴巴还是用肢体来交流,协议层则规定我们用中文还是英文来交流。
RS422
RS-422标准全称是“平衡电压数字接口电路的电气特性”,它定义了接口电路的特性。实际上还有一根信号地线,共5根线。由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力,故允许在相同传输线上连接多个接收节点,最多可接10个节点。一个主设备(Master),其余为从设备(Slave),从设备之间不能通信,所以RS-422支持点对多的双向通信。接收器输入阻抗为4k,故发端最大负载能力是10×4k+100Ω(终接电阻)。
RS422特点
RS-422四线接口由于采用单独的发送和接收通道,因此不必控制数据方向,各装置之间任何必须的信号交换均可以按软件方式(XON/XOFF握手)或硬件方式(一对单独的双绞线)。RS-422的最大传输距离为4000英尺(约1219米),最大传输速率为10Mb/s。其平衡双绞线的长度与传输速率成反比,在100kb/s速率以下,才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。
RS-422需要一终接电阻,要求其阻值约等于传输电缆的特性阻抗。在短距离传输时可不需终接电阻,即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。
RS422接口
RS422设备为全双工设备,相当于两路RS485。RS422收发器有两个控制引脚、4个信号引脚(TX+、TX-、RX+、RX-),其中TX+等价RS485的485A引脚,TX-等价RS485的485B引脚。如果RS422接口标识为A、B、Y、Z四个名称,则Y对应RS422的A,Z对应RS422的B,A对应RS422的Y,B对应RS422的Z。
RS422收发器的两个控制引脚需要配合使用操作RS422的工作模式。

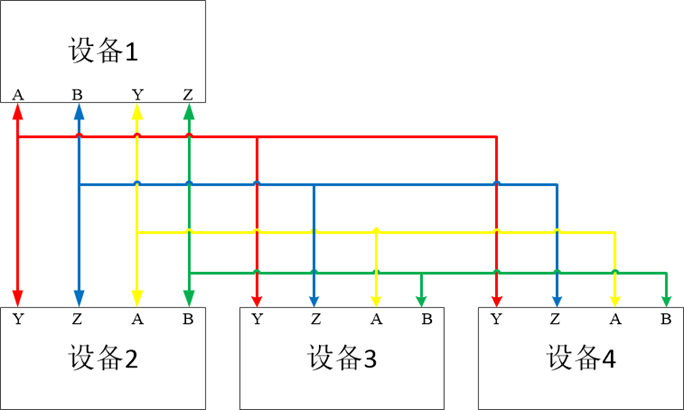

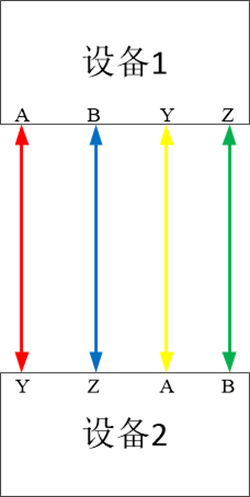

RS422设备也支持点对点连接和点对多点连接,接线方式与RS485接口连接有所不同。示意图如下,第一张图为点对点连接,第二张图为点对多点连接:

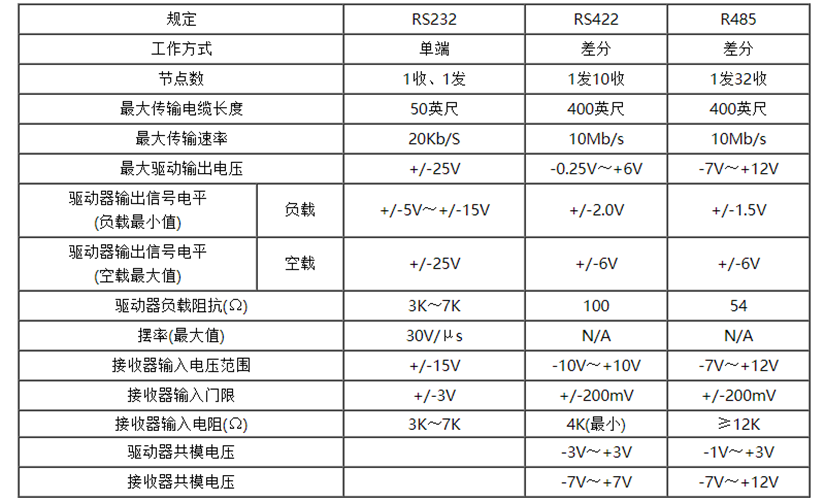

RS422有关电气参数
RS232、RS422和RS485的区别
RS-232是最常见的串口,是大部分兼容Windows的桌面计算机的一个标准组件。如今通过USB到RS-232转换器使用RS-232更为常见。RS-232只允许每根线使用一个发送器和接收器。RS-232也使用全双工双数方式。
RS-422(EIARS-422-AStandard)是传统Apple计算机的串口连接标准。该标准机制下的最高数据传输速度可达10Mb/s。RS-422使用两根线发送每个信号,以增加最大波特率和线缆长度。RS-422还指定用于多点通讯应用,一个发送器连接到最多10个接收器的总线并发送数据。
RS-485是RS-422的扩展集,对这些能力进行了扩展。RS-485解决了RS-422处理多点通讯的限制,通过同一数据线通信时最多允许32个设备。RS-485总线上的任意从设备都可以与任意其他32个从设备进行通信,无需经由主设备。由于RS-422是RS-485的子集,因而所有RS-422设备可能受RS-485控制。
RS-485和RS-422都支持多点通讯能力,但RS-485可允许最多32个设备,而RS-422的限制为10个。对于这两种串行通讯协议,您都需要自己添加终端匹配电路。
协议层

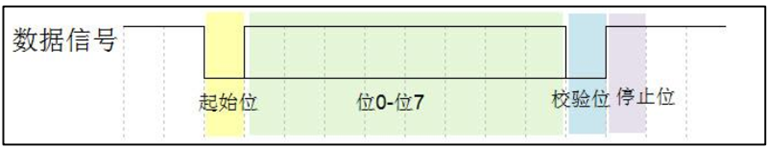

串口通讯的数据包由发送设备通过自身的 TXD 接口传输到接收设备的 RXD 接口。在串口通讯的协议层中,规定了数据包的内容,它由启始位、主体数据、校验位以及停止位组成,通讯双方的数据包格式要约定一致才能正常收发数据。串口数据包的基本组成如下图:
1.波特率
本实验中主要讲解的是串口异步通讯,异步通讯中由于没有时钟信号(如前面的 DB9接口中是没有时钟信号的),所以两个通讯设备之间需要约定好波特率,即每个码元的长度,以便对信号进行解码,上图中用虚线分开的每一格就是代表一个码元。常见的波特率为4800、 9600、 115200 等。
2. 通讯的起始和停止信号
串口通讯的一个数据包从起始信号开始,直到停止信号结束。数据包的起始信号由一个逻辑 0 的数据位表示,而数据包的停止信号可由 0.5、 1、 1.5 或 2 个逻辑 1 的数据位表示,只要双方约定一致即可。
3. 有效数据
在数据包的起始位之后紧接着的就是要传输的主体数据内容,也称为有效数据,有效数据的长度常被约定为 5、 6、 7 或 8 位长。
4. 数据校验
在有效数据之后,有一个可选的数据校验位。由于数据通信相对更容易受到外部干扰导致传输数据出现偏差,可以在传输过程加上校验位来解决这个问题。校验方法有奇校验(odd)、偶校验(even)、 0 校验(space)、 1 校验(mark)以及无校验(noparity),它们介绍如下:
奇校验要求有效数据和校验位中“1”的个数为奇数,比如一个 8 位长的有效数据为: 01101001,此时总共有 4 个“1”,为达到奇校验效果,校验位为“1”,最后传输的数据将是 8 位的有效数据加上 1 位的校验位总共 9 位。
偶校验与奇校验要求刚好相反,要求帧数据和校验位中“1”的个数为偶数,比如数据帧: 11001010,此时数据帧“1”的个数为 4 个,所以偶校验位为“0”。
0 校验是不管有效数据中的内容是什么,校验位总为“0”, 1 校验是校验位总为“1”。在无校验的情况下,数据包中不包含校验位。
在本实验中,我们的计算机通过转接模块连接GT7000的RS-422,通过串口工具向RS-422发送数据并接收RS-422发来的数据。

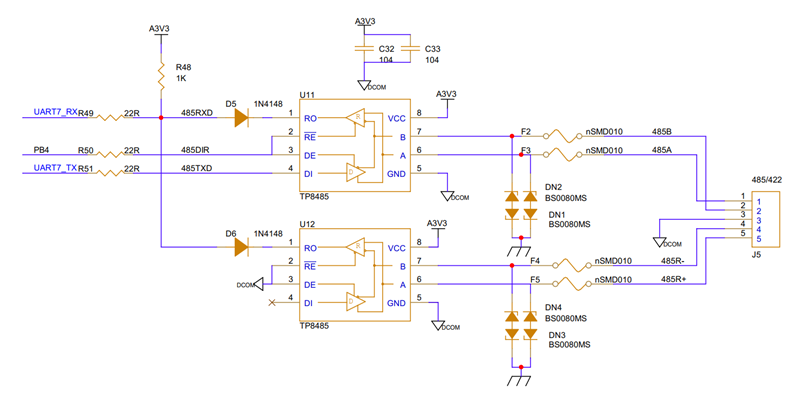

原理图
配置CubeMX生成工程
在前面章节我们介绍了如何使用ST32CubeMX新建工程节我们只介绍UART7(RS232)部分配置,其他细节可以参考结合CubeMX新建HAL库MDK工程文章。

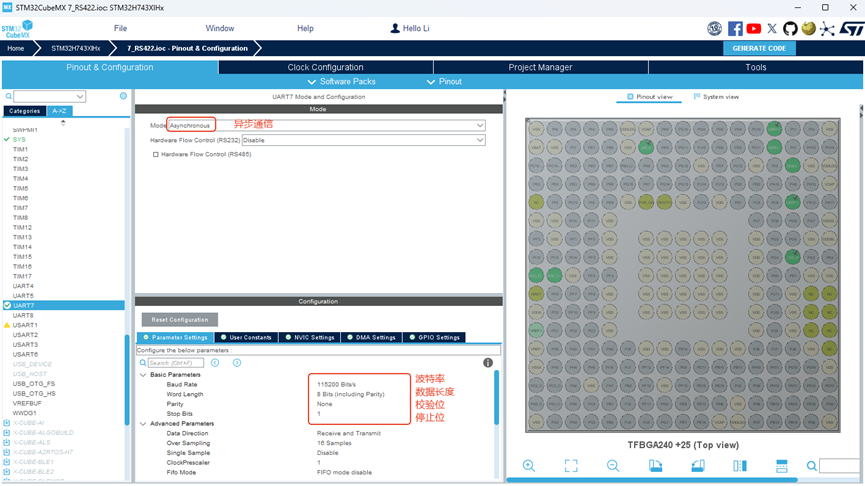

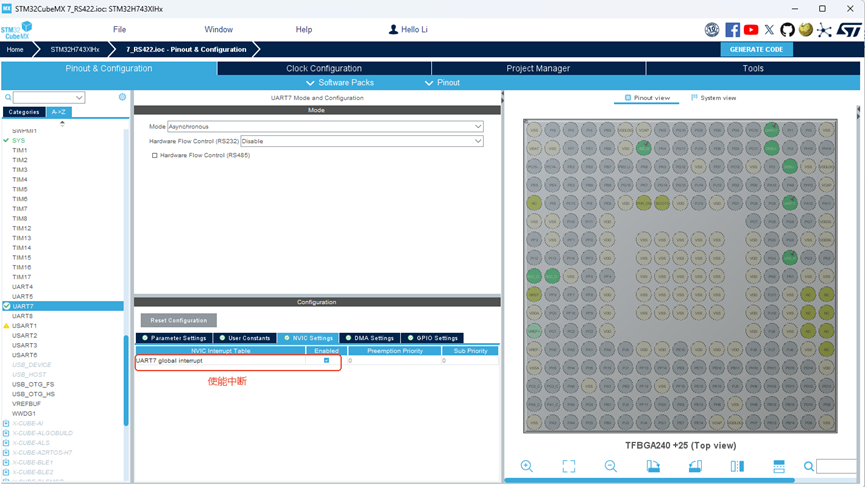

我们打开STM32CubeMX软件,在左侧选项栏中找到UART7如下图所示
配置完成后我们打开生成的MDK工程文件。
实验程序
1. 主函数
int main(void)
{char buffer[UART_BUFFER_SIZE];MPU_Config();HAL_Init();SystemClock_Config();MX_GPIO_Init();MX_UART7_Init();uart7.initialize(115200); uart7.printf("Hello, I am GT7000!\r\n");uart7.printf("This is the RS422 test interface!\r\n");uart7.printf("You can send data in the receiving section to see whether correct!\r\n");LED_ON;while (1){if(uart7.receive_ok_flag == 1) //接收完成{uart7.receive_ok_flag = 0;memset(buffer,0,UART_BUFFER_SIZE);memcpy(buffer,uart7.receive_buffer,UART_BUFFER_SIZE);memset(uart7.receive_buffer,0,UART_BUFFER_SIZE);uart7.printf(buffer); //将接收数据发送出去}}
}
2. UART结构体定义
UART_HandleTypeDef huart7;
UART的名称定义,这个结构体中存放了UART所有用到的功能,后面的别名就是我们所用的UART串口的别名
typedef struct __UART_HandleTypeDef
{ USART_TypeDef *Instance; //UART寄存器基地址 UART_InitTypeDef Init; //UART通信参数 uint8_t *pTxBuffPtr; //指向UART Tx传输缓冲区的指针 uint16_t TxXferSize; //UART Tx传输大小 __IO uint16_t TxXferCount; //UART Tx传输计数器uint8_t *pRxBuffPtr; //指向UART Rx传输缓冲区的指针 uint16_t RxXferSize; //UART Rx传输大小 __IO uint16_t RxXferCount; //UART Rx传输计数器 DMA_HandleTypeDef *hdmatx; //UART Tx DMA句柄参数 DMA_HandleTypeDef *hdmarx; //UART Rx DMA句柄参数 HAL_LockTypeDef Lock; //锁定对象 __IO HAL_UART_StateTypeDef gState;//与全局句柄管理有关的UART状态信息并且与Tx操作有关。 __IO HAL_UART_StateTypeDef RxState; //与Rx操作有关的UART状态信息 __IO uint32_t ErrorCode;
//UART错误代码
} UART_HandleTypeDef;
3. 串口发送/接收函数
HAL_UART_Transmit();串口发送数据,使用超时管理机制
HAL_UART_Receive();串口接收数据,使用超时管理机制
HAL_UART_Transmit_IT();串口中断模式发送
HAL_UART_Receive_IT();串口中断模式接收
HAL_UART_Transmit_DMA();串口DMA模式发送
HAL_UART_Transmit_DMA();串口DMA模式接收
串口发送数据
HAL_UART_Transmit(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout)
功能:串口发送指定长度的数据。如果超时没发送完成,则不再发送,返回超时标志(HAL_TIMEOUT)。
参数:
UART_HandleTypeDef*huart UART的别名 如: UART_HandleTypeDef huart2;别名就是huart2
*pData 需要发送的数据
Size 发送的字节数
Timeout 最大发送时间,发送数据超过该时间退出发送
中断接收数据:
HAL_UART_Receive_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)
功能:串口中断接收,以中断方式接收指定长度数据。
大致过程:设置数据存放位置,接收数据长度,然后使能串口接收中断。接收到数据时,会触发串口中断。之后,串口中断函数处理,直到接收到指定长度数据,而后关闭中断,进入中断接收回调函数,不再触发接收中断。(只触发一次中断)
参数:
*UART_HandleTypeDef huart UART的别名
*pData 接收到的数据存放地址
Size 接收的字节数
4. 串口中断函数
HAL_UART_IRQHandler(UART_HandleTypeDef *huart);
//串口中断处理函数
HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart);
//串口发送中断回调函数
HAL_UART_TxHalfCpltCallback(UART_HandleTypeDef *huart);
//串口发送一半中断回调函数(用的较少)
HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart);
//串口接收中断回调函数
HAL_UART_RxHalfCpltCallback(UART_HandleTypeDef *huart);
//串口接收一半回调函数(用的较少)
HAL_UART_ErrorCallback();
//串口接收错误函数
串口接收中断回调函数
HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart);
功能:HAL库的中断进行完之后,并不会直接退出,而是会进入中断回调函数中,用户可以在其中设置代码,串口中断接收完成之后,会进入该函数,该函数为空函数,用户需自行修改。
参数:
UART_HandleTypeDef *huart UART的别名
串口中断处理函数
HAL_UART_IRQHandler(UART_HandleTypeDef *huart);
功能:对接收到的数据进行判断和处理 判断是发送中断还是接收中断,然后进行数据的发送和接收,在中断服务函数中使用。
串口查询函数
HAL_UART_GetState();
//判断UART的接收是否结束,或者发送数据是否忙碌

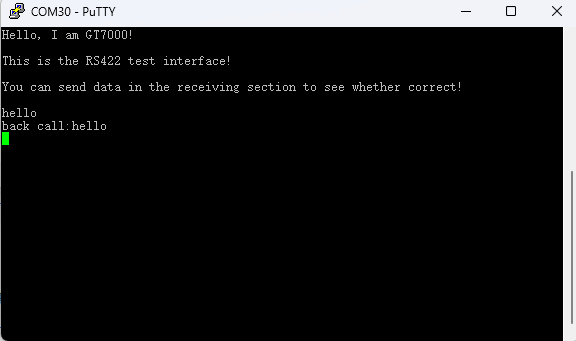

实验现象
通过串口工具向RS-422发送自定义数据,接收到来自RS-422的相同自定义数据。
