半导体数据分析：GPR算法小白入门（三） 晶体管I-V特性仿真教程
在前面的一篇文章中，我们在使用 GPR算法来预测晶体管IV特性的时候，使用了一种I-V模拟仿真的方法。有些小白同学对这个有些疑惑，我们今天就特别来学习一下这一个知识点。
目标：
通过Python和NumPy学习如何模拟真实的晶体管电流-电压特性，轻松掌握电子器件的核心原理。
什么是晶体管I-V特性？
💡 核心概念
I-V特性就是描述晶体管中电流(I)随电压(V)变化的关系。想象一下水龙头：电压就像水压，电流就像水流量。压力越大，水流越急！
这个关系非常重要，因为它决定了晶体管在电路中的表现。与普通的电阻器不同，晶体管的I-V关系不是简单的线性关系(欧姆定律 V=IR)，而是一个指数关系。这意味着电压的小幅增加会导致电流的急剧增长。
🔌 晶体管电路示意图
B: 基极(Base) C: 集电极(Collector) E: 发射极(Emitter)
晶体管方程的物理意义
晶体管的I-V关系由以下方程描述：
📐 晶体管方程
这个公式告诉我们：电流随电压呈指数增长！

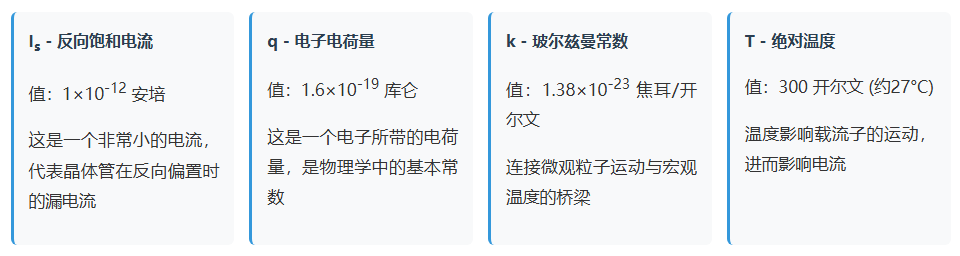

这个看起来复杂的方程实际上包含了深刻的物理意义：
从这个方程可以看出，当电压V增加时，指数项
会快速增长，导致电流呈指数增长。这就是为什么晶体管能够作为放大器使用 - 输入电压的微小变化会引起输出电流的显著变化。
为什么要仿真？
🎓 教学演示帮助学生直观理解晶体管的工作原理和特性曲线 | 🔧 电路设计在实际制作前预测电路性能，节省成本和时间 | 🧪 算法测试 验证信号处理算法的效果，如噪声滤波等 | 📊 数据分析生成可控的测试数据，研究噪声对测量的影响 |
在实际工程和科学研究中，仿真数据具有不可替代的价值：
教育与学习
对于学生和工程师来说，通过仿真可以直观地理解晶体管的工作原理。我们可以轻松地改变参数，观察结果的变化，这比查阅枯燥的教科书要有效得多。仿真让抽象的物理概念变得具体可感。
电路设计验证
在实际制造电路板之前，工程师需要验证设计的正确性。通过仿真，我们可以预测电路的性能，发现潜在问题，避免昂贵的制造错误。这在大规模集成电路设计中尤其重要。
算法开发与测试
在开发信号处理算法或机器学习模型时，我们需要大量的测试数据。真实的测量数据往往难以获得或者成本高昂，而仿真数据可以按需生成，且具有已知的特性，便于算法的开发和调试。
噪声与不确定性研究
真实的测量总是伴随着噪声和误差。通过在仿真中加入噪声，我们可以研究这些不确定因素对系统性能的影响，并开发相应的抗噪声技术。
注意：仿真不能完全替代实际测量，但它是理解物理现象、验证理论和开发技术的重要工具。好的仿真应该能够准确反映真实系统的关键特性。
实现方法详解
我们的仿真程序采用以下步骤来生成晶体管I-V特性数据：
生成电压序列
首先，我们需要创建一系列电压值。选择0.1V到1.2V的范围是因为这是晶体管正向导通的典型工作区域。电压过低时电流几乎为零，过高时可能损坏器件。使用numpy.linspace函数可以生成均匀分布的电压点。
计算理论电流值
根据晶体管方程计算每个电压点对应的理想电流。这一步使用numpy的向量化运算，能够同时计算所有电压点的电流值，效率很高。指数函数的计算是这一步的关键。
添加测量噪声
真实的电子测量总是受到各种噪声的影响，包括热噪声、量化噪声、环境干扰等。我们使用高斯(正态)分布的随机噪声来模拟这些影响。噪声的强度通常设置为最大电流值的一定百分比。
数据合理性检查
由于添加了随机噪声，某些数据点的电流可能变为负值或过小的值，这在物理上是不合理的。我们需要设置一个最小电流阈值，确保所有数据点都在合理范围内。
返回完整数据集
最终输出三个数组：电压数组、包含噪声的测量电流数组、以及理想的理论电流数组。这样既有用于实际应用的"真实"数据，也有用于对比的理论基准。
设计要点：整个函数设计为可配置的，用户可以调整采样点数和噪声水平，以适应不同的应用需求。函数接口简洁，易于理解和使用。
NumPy：科学计算的基石
NumPy (Numerical Python) 是Python科学计算生态系统的核心库。在我们的晶体管仿真中，NumPy发挥了关键作用。
为什么选择NumPy？
性能优势：NumPy的底层是用C语言实现的，比纯Python代码快10-100倍。对于需要处理大量数值计算的科学应用，这种性能提升是至关重要的。
向量化运算：NumPy支持向量化运算，这意味着我们可以对整个数组进行操作，而不需要编写显式的循环。例如，计算所有电压点的指数函数值只需要一行代码。
丰富的函数库：NumPy提供了大量的数学函数，包括三角函数、指数函数、对数函数、统计函数等，几乎涵盖了科学计算中需要的所有基本运算。

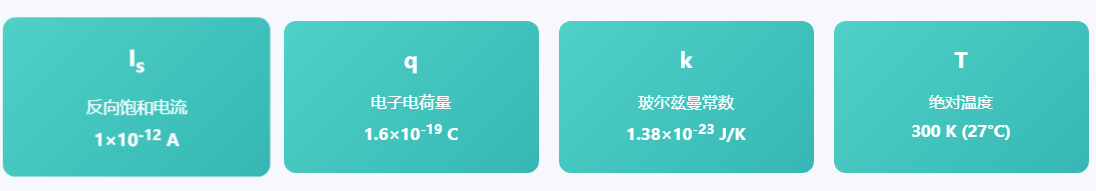

关键函数详解
这些函数的组合使用，让我们能够用简洁的代码实现复杂的数学运算。如果使用纯Python和循环来实现同样的功能，代码不仅会更长，运行速度也会慢很多。
完整代码实现
下面是完整的晶体管I-V特性仿真代码，包含详细的注释说明：
import numpy as npdef generate_transistor_iv_data(n_samples=50, noise_level=0.1):"""🔬 生成晶体管I-V特性仿真数据参数:n_samples (int): 数据点数量，默认50noise_level (float): 噪声水平（相对于最大电流的比例），默认0.1（10%）返回:tuple: (V, I_measured, I_ideal)- V: 电压数组 (V)- I_measured: 含噪声的测量电流 (A)- I_ideal: 理想的理论电流 (A)"""# 📐 步骤1: 生成电压数组 (0.1V 到 1.2V)V = np.linspace(0.1, 1.2, n_samples)# ⚙️ 物理参数定义Is = 1e-12 # 反向饱和电流 (A)q = 1.6e-19 # 电子电荷 (C)k = 1.38e-23 # 玻尔兹曼常数 (J/K)T = 300 # 温度 (K)# 🧮 步骤2: 计算理想电流I_ideal = Is * (np.exp(q * V / (k * T)) - 1)# 🎲 步骤3: 添加随机噪声noise_std = noise_level * np.max(I_ideal)noise = np.random.normal(0, noise_std, len(V))I_measured = I_ideal + noise# 🛡️ 步骤4: 确保电流不会过低I_measured = np.maximum(I_measured, Is * 0.1)return V, I_measured, I_ideal# 🧪 测试函数
if __name__ == "__main__":np.random.seed(42) # 设置随机种子，确保结果可重现V_data, I_noisy, I_true = generate_transistor_iv_data(n_samples=25,noise_level=0.05 # 5%噪声)# 📊 输出结果print(f"✅ 电压范围: {V_data.min():.2f}V ~ {V_data.max():.2f}V")print(f"✅ 电流范围: {I_noisy.min():.2e}A ~ {I_noisy.max():.2e}A")代码特点：这个实现充分利用了NumPy的向量化特性，整个计算过程没有使用任何显式循环，代码简洁且运行效率高。同时，详细的注释确保了代码的可读性和可维护性。
运行结果分析
运行上述代码后，我们得到以下典型输出：
| === 晶体管I-V特性仿真结果 === 电压范围: 0.10V 至 1.20V 理想电流范围: 1.00e-13A 至 1.23e-06A 测量电流范围: 9.58e-14A 至 1.24e-06A 数据点数量: 25 电流动态范围: 1.2e+07 |
结果解读
电压范围分析：我们选择的0.10V到1.20V范围很好地覆盖了晶体管从截止到导通的全过程。在0.1V时，晶体管几乎处于关断状态；在1.2V时，晶体管完全导通。
电流变化幅度：从结果可以看出，电流从皮安级(10-13A)增长到微安级(10-6A)，跨越了7个数量级。这种巨大的动态范围正是晶体管能够作为开关和放大器的基础。
噪声影响：通过比较理想电流和测量电流的范围，我们可以看到噪声对结果的影响相对较小，这说明我们选择的5%噪声水平是合理的，既能模拟真实测量条件，又不会完全掩盖信号的特性。

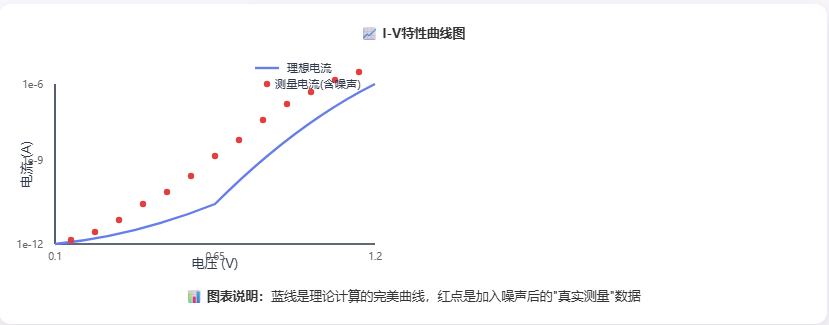

数据特性
I-V曲线特征：
• 低电压区域：电流几乎为零，晶体管处于截止状态
• 转折点：约在0.6-0.7V附近，电流开始快速增长
• 高电压区域：电流呈指数增长，晶体管完全导通
• 噪声特征：在整个曲线上叠加了随机波动，模拟真实测量
这种指数关系的I-V特性是所有双极型晶体管的基本特征，理解这一点对于电路设计和分析至关重要。
扩展应用与深入学习
参数影响研究
通过修改函数参数，我们可以研究不同因素对晶体管特性的影响：
温度效应：修改温度T参数，可以观察到温度对晶体管特性的影响。温度升高时，同样电压下的电流会增加，这在高温电路设计中需要特别考虑。
器件参数变化：不同的晶体管具有不同的Is值，通过修改这个参数可以模拟不同类型的晶体管特性。
噪声环境研究：调整noise_level参数可以模拟不同测量环境下的数据质量，这对于开发抗噪声算法很有帮助。
实际应用方向
电路仿真：这个模型可以作为SPICE等电路仿真软件的简化版本，用于快速验证电路设计概念。
机器学习训练：生成的数据可以用来训练神经网络，让AI系统学习晶体管的行为模式，用于自动化电路设计。
测量系统标定：在开发电子测量仪器时，可以使用这种已知特性的仿真数据来测试和标定系统性能。
教学工具：这个仿真程序是很好的教学工具，学生可以通过修改参数来直观理解各种因素对器件性能的影响。
进一步学习建议
掌握这个基础仿真后，你可以继续学习：
- 更复杂的器件模型：
- MOSFET建模：学习MOSFET的I-V特性，包含阈值电压（Vth）、沟道长度调制和亚阈值区行为。可以使用SPICE模型或BSIM模型进行仿真。
- JFET建模：研究结型场效应晶体管的电压控制电阻特性，探索其在高频电路中的应用。
- Bipolar晶体管（BJT）：掌握Ebers-Moll模型，理解BJT的电流增益和开关特性。
- 频率响应分析：
- 小信号分析：学习晶体管的小信号模型（如混合π模型），分析增益、输入/输出阻抗。
- Bode图：绘制频率响应图，研究带宽、截止频率和相位裕度。
- 仿真工具：使用LTspice或Multisim进行交流仿真，验证晶体管在放大器或振荡器中的频率特性。
- 高级仿真技术：
- 噪声建模：深入研究热噪声、闪烁噪声对晶体管性能的影响，改进噪声模拟（如代码中的noise_level）。
- 温度效应：扩展代码，加入温度对Is（反向饱和电流）或T（温度）的依赖关系。
- 蒙特卡洛分析：模拟器件参数（如Is或Vth）的制造偏差，分析电路鲁棒性。
