基于51单片机的气压检测及远程报警系统

news 2025/9/26 17:03:14

具体实现功能

设计介绍

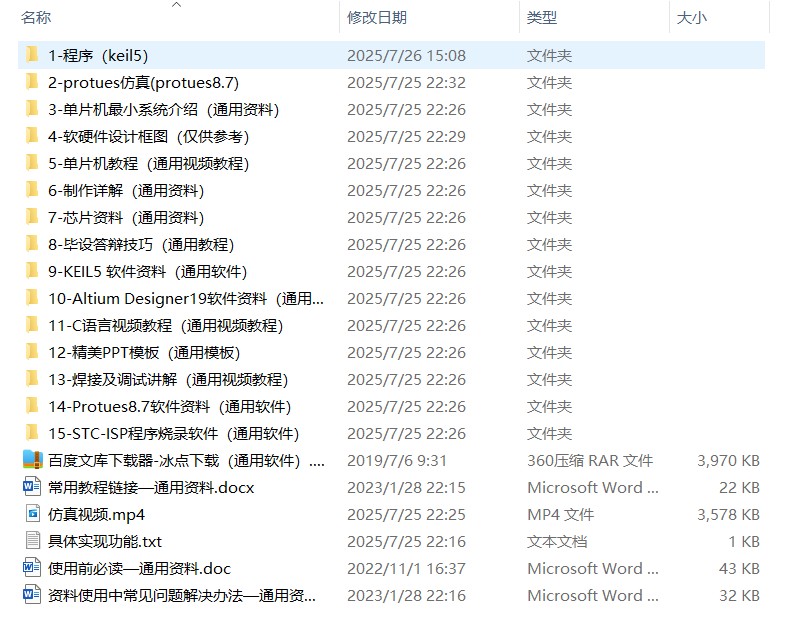

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）LCD1602实时显示当前时间、测得气压值及气压报警值；
（2）按键能够设定报警值，测得的气压值超过报警值声光报警，报警可手动取消；
（3）报警值可通过按键保存，重新上电后显示保存值。
（4）具备串口通信功能，超过报警值串口显示当前时间与气压值。

仿真演示视频：

基于51单片机的气压检测及远程报警系统-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

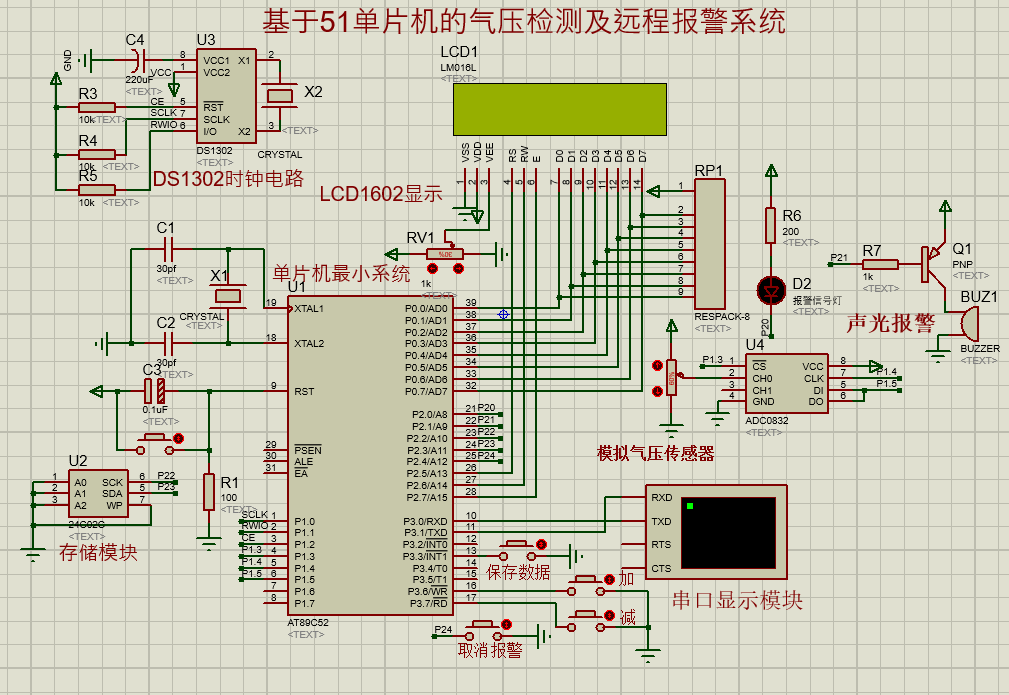

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

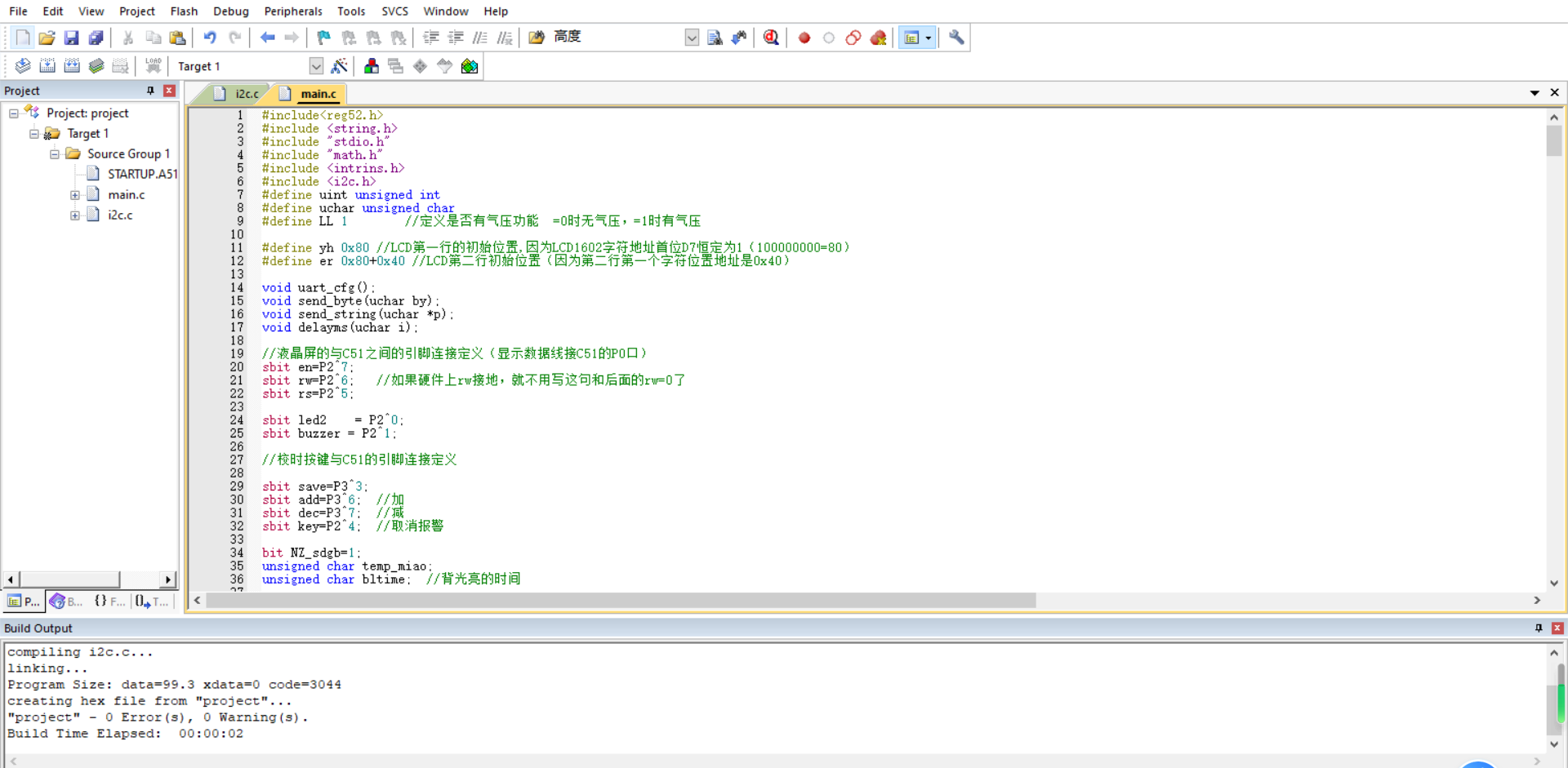

本设计利用KEIL5软件实现程序设计。

主函数如下：

///////////////////////////////////////////////////
//*******************主函数**************************
//***************************************************
uchar str[10];
void main()
{char string[40];alarm=At24c02Read(0);P1=0xff;lcd_init();      //调用液晶屏初始化子函数ds1302_init();   //调用DS1302时钟的初始化子函数init();          //调用定时计数器的设置子函数bit_flag=1;uart_cfg(); //???4800    ,0xf9while(1)  //无限循环下面的语句：{	if(save==0){At24c02Write(0,alarm);}if(add==0){delay(10);if(add==0){alarm++;if(alarm>=99){alarm=99;}		}while(!add);}if(dec==0){delay(10);if(dec==0){alarm--;if(alarm<=0){alarm=0;}		}while(!dec);}if((alarm<=flag)&&(bit_flag==1)){led2=0;buzzer=0;str[0]=0x30+yue/10;str[1]=0x30+yue%10;str[2]=0x30+ri/10;str[3]=0x30+ri%10;str[4]=0x30+shi/10;str[5]=0x30+shi%10;str[6]=0x30+fen/10;str[7]=0x30+fen%10;str[8]='-';str[9]=0x30+flag/100%10;str[10]=0x30+flag/10%10;str[11]=0x30+flag%10;sprintf(string,"当前时间与气压:2025%s \r\n",str);send_string(string);delayms(500); }else{led2=1;buzzer=1;}if(key==0){delayms(100);if(key==0){bit_flag=0;}while(!key);}}
}

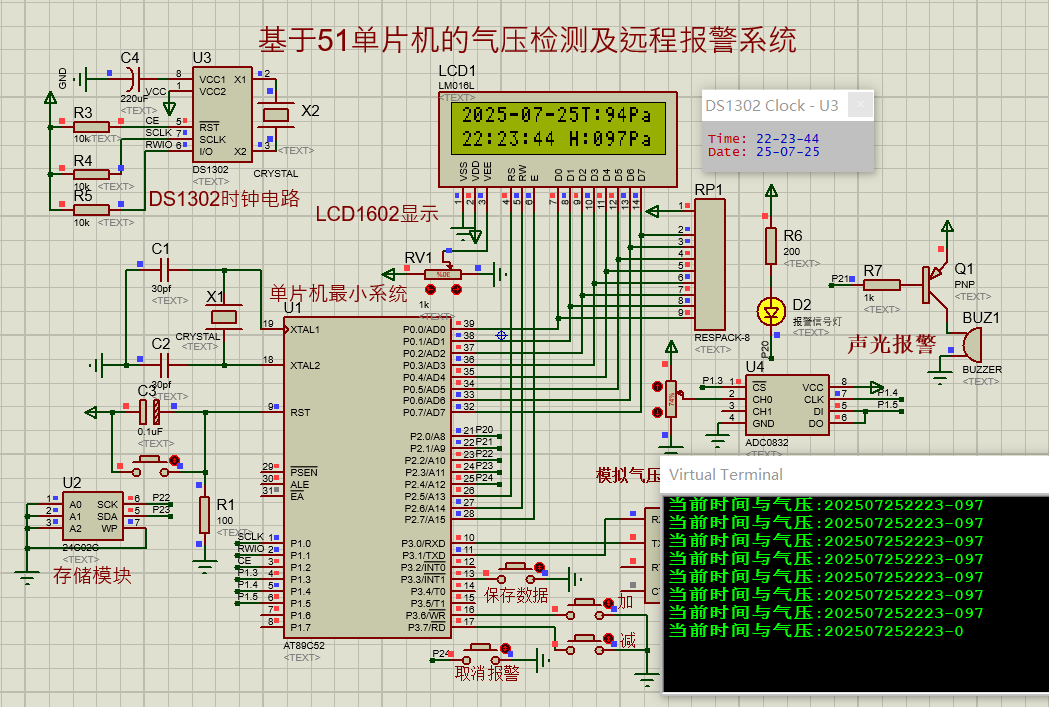

程序运行结果如图：
