Pythoner 的Flask项目实践-绘制点/线/面并分类型保存为shpfile功能（Mapboxgl底图）

news 2025/9/25 14:00:17

文章目录

    • 1、前端 Mapbox GL + Mapbox GL Draw
      • 1.1、mapbox-gl-draw插件
      • 1.2、实现效果
    • 2、后端 Flask
    • 3、下载游览

本文也是基于上几节文章中的案例项目继续完善实现新功能：MapboxGL作为底图，添加绘图工具，通过绘图工具面板绘制点线面，最后下载保存为shpfile，以zip压缩文件形式供用户下载使用。

具体实现思路，在 Mapbox GL 里：

  1. 添加 多个绘图工具（点 / 线 / 面 / 删除）

  2. 页面上有 多个功能面板（比如左边是“绘图工具栏”，右边是“图层/属性面板”）

  3. 用 Mapbox GL + Mapbox GL Draw + 自定义 CSS 布局 来实现。

1、前端 Mapbox GL + Mapbox GL Draw

  • 使用 Mapbox 自带的绘图插件（mapbox-gl-draw）

  • 提供 点 / 线 / 面 三种绘制工具，带默认工具栏面板

  • 用户可以自由绘制

1.1、mapbox-gl-draw插件

Mapbox GL 本身的核心库 不带绘图功能，但是官方提供了一个插件 mapbox-gl-draw，这是它的“自带”绘图工具扩展。

它提供了 点、线、面绘制工具栏 + 属性面板（绘制完成后可编辑、删除）。

  1. 基本示例（Mapbox GL Draw）
<!DOCTYPE html>
<html>
<head>
<meta charset="utf-8">
<title>Mapbox GL Draw 示例</title>
<meta name="viewport" content="initial-scale=1,maximum-scale=1,user-scalable=no">
<link href="https://api.mapbox.com/mapbox-gl-js/v2.16.1/mapbox-gl.css" rel="stylesheet">
<link href="https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-draw/v1.5.0/mapbox-gl-draw.css" rel="stylesheet" />
<style>body { margin:0; padding:0; }#map { position:absolute; top:0; bottom:0; width:100%; }
</style>
</head>
<body><div id="map"></div><script src="https://api.mapbox.com/mapbox-gl-js/v2.16.1/mapbox-gl.js"></script>
<script src="https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-draw/v1.5.0/mapbox-gl-draw.js"></script><script>
mapboxgl.accessToken = 'YOUR_MAPBOX_ACCESS_TOKEN';var map = new mapboxgl.Map({container: 'map',style: 'mapbox://styles/mapbox/streets-v12',center: [54.5, 24.0],zoom: 5
});// ✅ 添加 Mapbox Draw 工具栏（自带面板）
var Draw = new MapboxDraw({displayControlsDefault: true,   // 显示默认的所有工具controls: {point: true,line_string: true,polygon: true,trash: true,combine_features: false,uncombine_features: false}
});
map.addControl(Draw, 'top-left');  // 工具栏显示在左上角// ✅ 监听绘图事件
map.on('draw.create', updateFeatures);
map.on('draw.update', updateFeatures);
map.on('draw.delete', updateFeatures);function updateFeatures(e) {var data = Draw.getAll();console.log("当前要素:", data);alert("当前绘制了 " + data.features.length + " 个要素");
}
</script></body>
</html>

1.2、实现效果

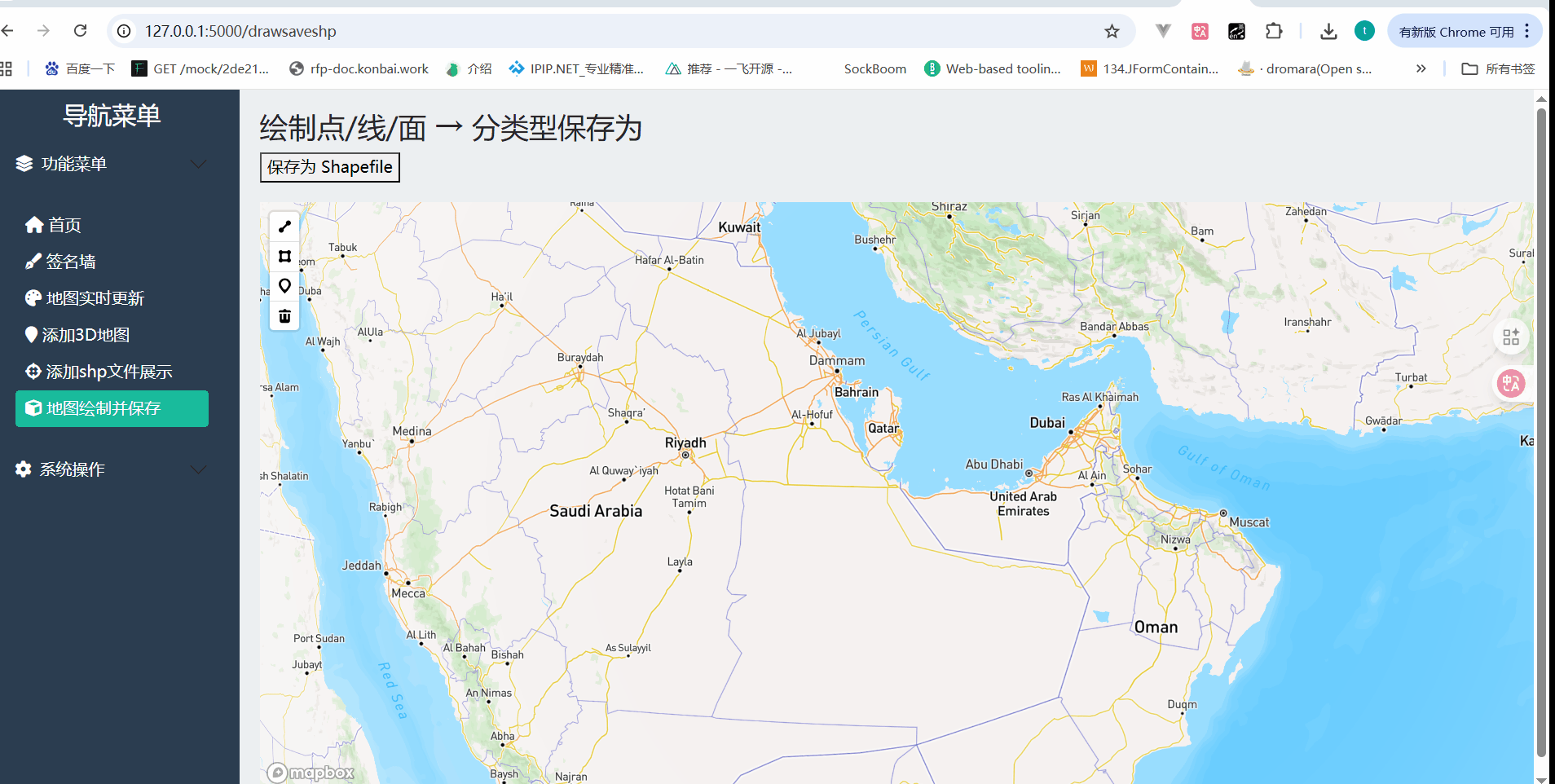

这是最小可运行的 内置绘图工具 + 工具栏面板：

在这里插入图片描述

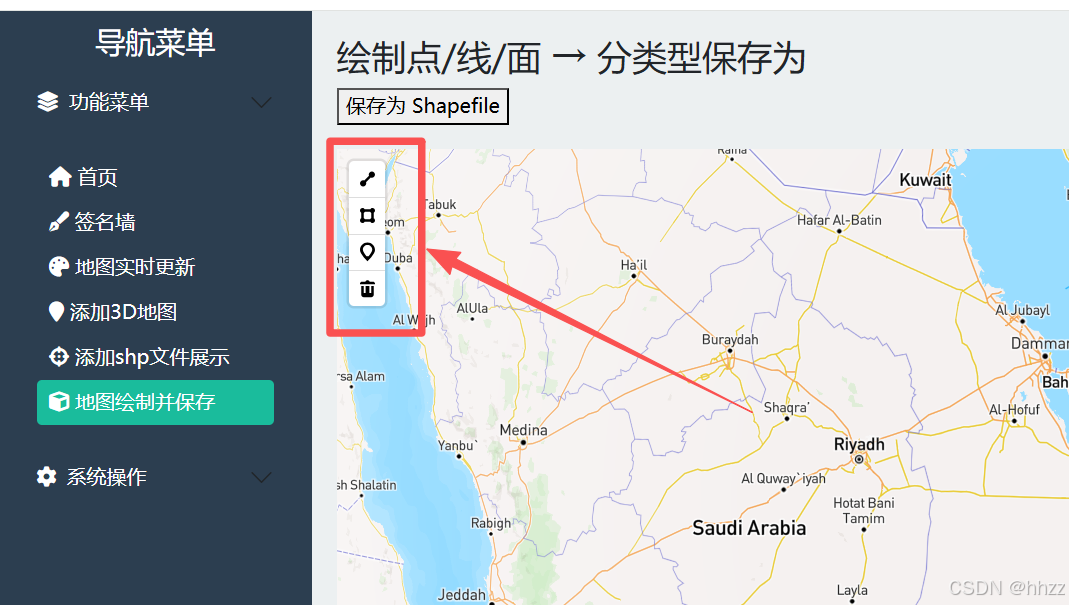

在地图左上角自动出现一个 工具栏面板：

  • 点 ✦

  • 线 ▬

  • 面 ⬠

  • 删除 🗑️

用户可以交互式画点、线、面，并随时修改或删除。

事件监听：

  • draw.create → 用户新建要素时触发

  • draw.update → 用户修改要素时触发

  • draw.delete → 用户删除要素时触发

  • 可以用 Draw.getAll() 获取当前所有要素（GeoJSON 格式）

说明：

Mapbox GL 原生没有绘图 UI，需要加载 mapbox-gl-draw 插件，这个插件就算是“官方自带”的绘图工具和面板，它返回的数据是标准 GeoJSON，所以很容易存数据库或导出为 Shapefile

导航栏小图标使用地址：https://fontawesome.com/icons/icons?s=solid

前端完整代码（drawsaveshpfile.html）：

{% extends "home.html" %}
{% block title %}地图绘制并保存{% endblock %}{% block content %}
<!-- Mapbox GL JS -->
<!DOCTYPE html>
<html>
<head>
<meta charset="utf-8">
<title>绘制点/线/面 → 分类型保存为</title>
<meta name="viewport" content="initial-scale=1,maximum-scale=1,user-scalable=no">
<link href="https://api.mapbox.com/mapbox-gl-js/v3.15.0/mapbox-gl.css" rel="stylesheet">
<script src="https://api.mapbox.com/mapbox-gl-js/v3.15.0/mapbox-gl.js"></script>
<style>
body { margin: 0; padding: 0; }
#map { position: absolute; top: 100px; bottom: 0; width: 100%; }
</style>
</head>
<body>
<h3>绘制点/线/面 → 分类型保存为</h3>
<button id="saveShpBtn">保存为 Shapefile</button>
<div id="map" style="width: 100%; margin-top:10px;"></div><!-- Mapbox GL -->
<link href="https://api.mapbox.com/mapbox-gl-js/v2.16.1/mapbox-gl.css" rel="stylesheet">
<script src="https://api.mapbox.com/mapbox-gl-js/v2.16.1/mapbox-gl.js"></script><!-- Mapbox GL Draw -->
<link rel="stylesheet" href="https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-draw/v1.5.0/mapbox-gl-draw.css" type="text/css"/>
<script src="https://api.mapbox.com/mapbox-gl-js/plugins/mapbox-gl-draw/v1.5.0/mapbox-gl-draw.js"></script><script>
mapboxgl.accessToken = 'pk.eyJ1IjoidGlnZXJiZ3AyMDIwIiwiYSI6ImNsaGhpb3Q0ZTBvMWEzcW1xcXd4aTk5bzIifQ.4mA7mUrhK09N4vrrQfZA_Q';var map = new mapboxgl.Map({container: 'map',style: 'mapbox://styles/mapbox/streets-v12',center: [54.5, 24.0],zoom: 5
});// 添加绘图工具
var Draw = new MapboxDraw({displayControlsDefault: true,controls: {point: true,line_string: true,polygon: true,trash: true,combine_features: false,uncombine_features: false}
});
map.addControl(Draw,'top-left');// 保存按钮
document.getElementById("saveShpBtn").addEventListener("click", function(){var data = Draw.getAll();if(data.features.length === 0){alert("请先绘制点/线/面！");return;}fetch("/save_shp", {method: "POST",headers: {"Content-Type": "application/json"},body: JSON.stringify(data)}).then(res => res.blob()).then(blob => {// 下载文件var url = window.URL.createObjectURL(blob);var a = document.createElement("a");a.href = url;a.download = "draw_shpfile.zip";  // shp 通常是多文件，后端打包为 zipa.click();window.URL.revokeObjectURL(url);}).catch(err => alert("保存失败: " + err));
});
</script>
</body>
</html>
{% endblock %}

2、后端 Flask

  • 获取前端传过来的 GeoJSON

  • 根据要素类型（Point / LineString / Polygon）分类

  • 各自保存为独立的 Shapefile（点.shp / 线.shp / 面.shp）

  • 打包成 zip 返回

@app.route("/drawsaveshp")
def drawsaveshp():return render_template("drawsaveshp.html")@app.route("/save_shp", methods=["POST"])
def save_shp():data = request.get_json()if not data or "features" not in data or len(data["features"]) == 0:return {"error": "没有有效的绘制结果"}, 400# 分类存储points, lines, polys = [], [], []for feat in data["features"]:geom_type = feat["geometry"]["type"]geom = shape(feat["geometry"])if geom_type == "Point":points.append({"geometry": geom})elif geom_type == "LineString":lines.append({"geometry": geom})elif geom_type == "Polygon":polys.append({"geometry": geom})tmp_dir = tempfile.mkdtemp()# 保存点if points:gdf_points = gpd.GeoDataFrame(points, crs="EPSG:4326")gdf_points.to_file(os.path.join(tmp_dir, "points.shp"), driver="ESRI Shapefile")# 保存线if lines:gdf_lines = gpd.GeoDataFrame(lines, crs="EPSG:4326")gdf_lines.to_file(os.path.join(tmp_dir, "lines.shp"), driver="ESRI Shapefile")# 保存面if polys:gdf_polys = gpd.GeoDataFrame(polys, crs="EPSG:4326")gdf_polys.to_file(os.path.join(tmp_dir, "polygons.shp"), driver="ESRI Shapefile")# 打包成 zipzip_path = os.path.join(tmp_dir, "features.zip")with zipfile.ZipFile(zip_path, "w") as zf:for f in os.listdir(tmp_dir):if f.endswith((".shp", ".shx", ".dbf", ".prj")):zf.write(os.path.join(tmp_dir, f), arcname=f)return send_file(zip_path, as_attachment=True, download_name="features.zip")

3、下载游览

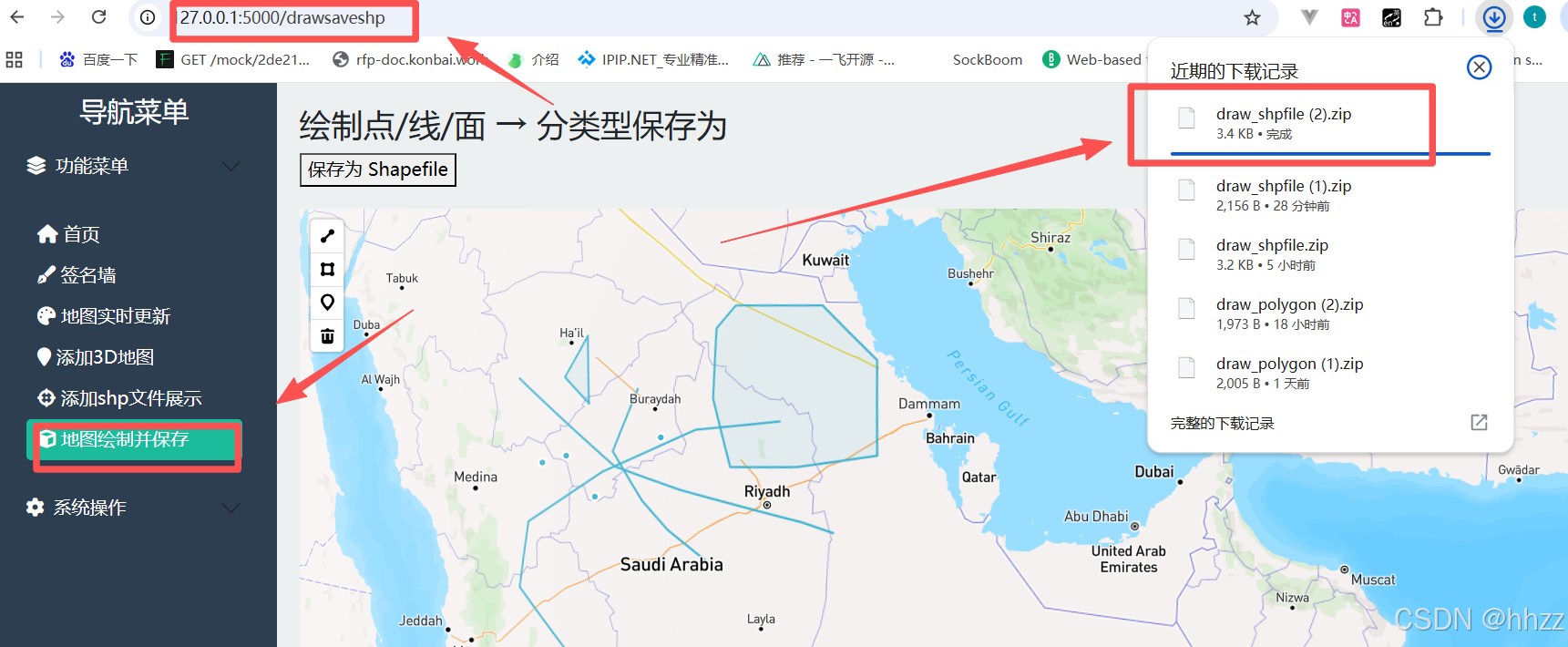

浏览器点击“保存”按钮 → 请求后端 → 自动下载 zip

在这里插入图片描述
效果：

在这里插入图片描述

在这里插入图片描述

“人的一生会经历很多痛苦，但回头想想，都是传奇”。
