基于51单片机温度烟雾检测报警—LCD1602

基于51单片机温度烟雾报警

（仿真＋程序＋原理图＋设计报告）

功能介绍

具体功能：

  整个系统以51单片机为核心器件，配合电阻电容晶振等器件，构成单片机的最小系统。

1.LCD1602液晶显示、DS18B20温度传感器、MQ-2烟雾传感器或MQ-5可燃气体传感器及ADC0832模数转换芯片；

2.实时显示当前的烟雾值和温度值；

3.温度和烟雾的报警阈值可以通过三个按键设定；

4.当前温度值超过上限时，红灯亮，蜂鸣器响；

5.当前烟雾值超过上限时，黄灯亮，蜂鸣器响；

硬件设计

使用元器件：

单片机：STC89C52；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

蜂鸣器:BUZZER；直插电解电容:10uf；

报警指示灯:LEDY、LEDR；

LCD1602液晶显示器；SWITCH；

DC电源座:POWER；排针4-Pin:Header；

排针 2-Pin:风扇接口；9脚排阻:10K；

PNP三极管:S9012；烟雾传感器:MQ-2；

色环电阻:4R7、10K、1k、2.2K；

按键6X6X5MM:SW-PB；

数字温度管:DS18B20；

AD转换器:ADC0832；

晶振:12MHZ；

导线：若干；

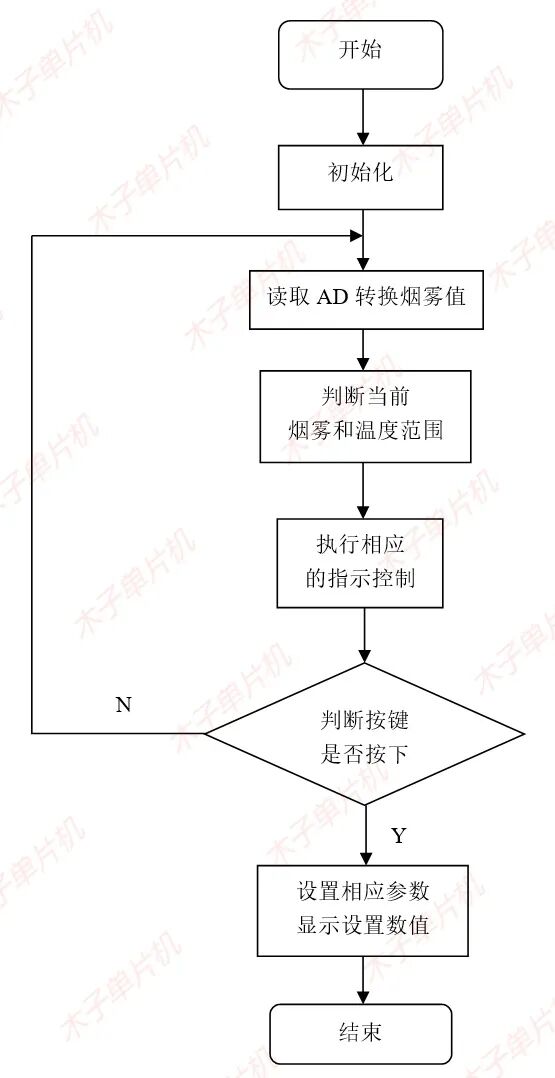

流程图：

设计资料

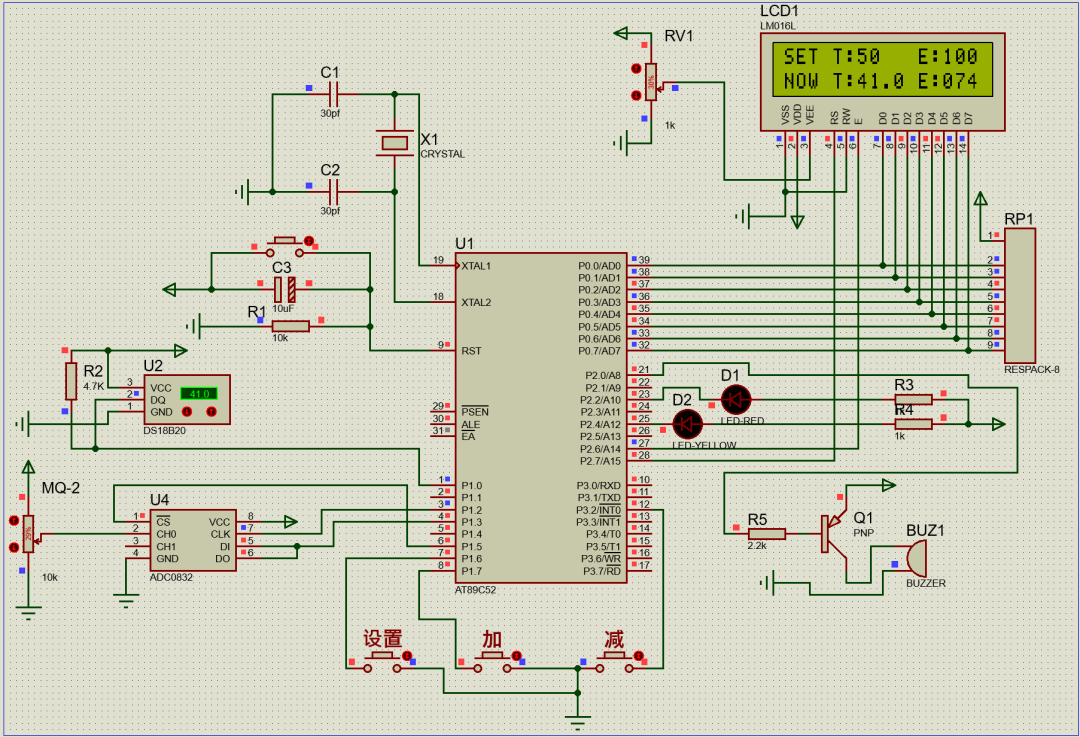

01仿真图

  本设计使用proteus7.8和proteus8.9两个版本设计！具体如图！

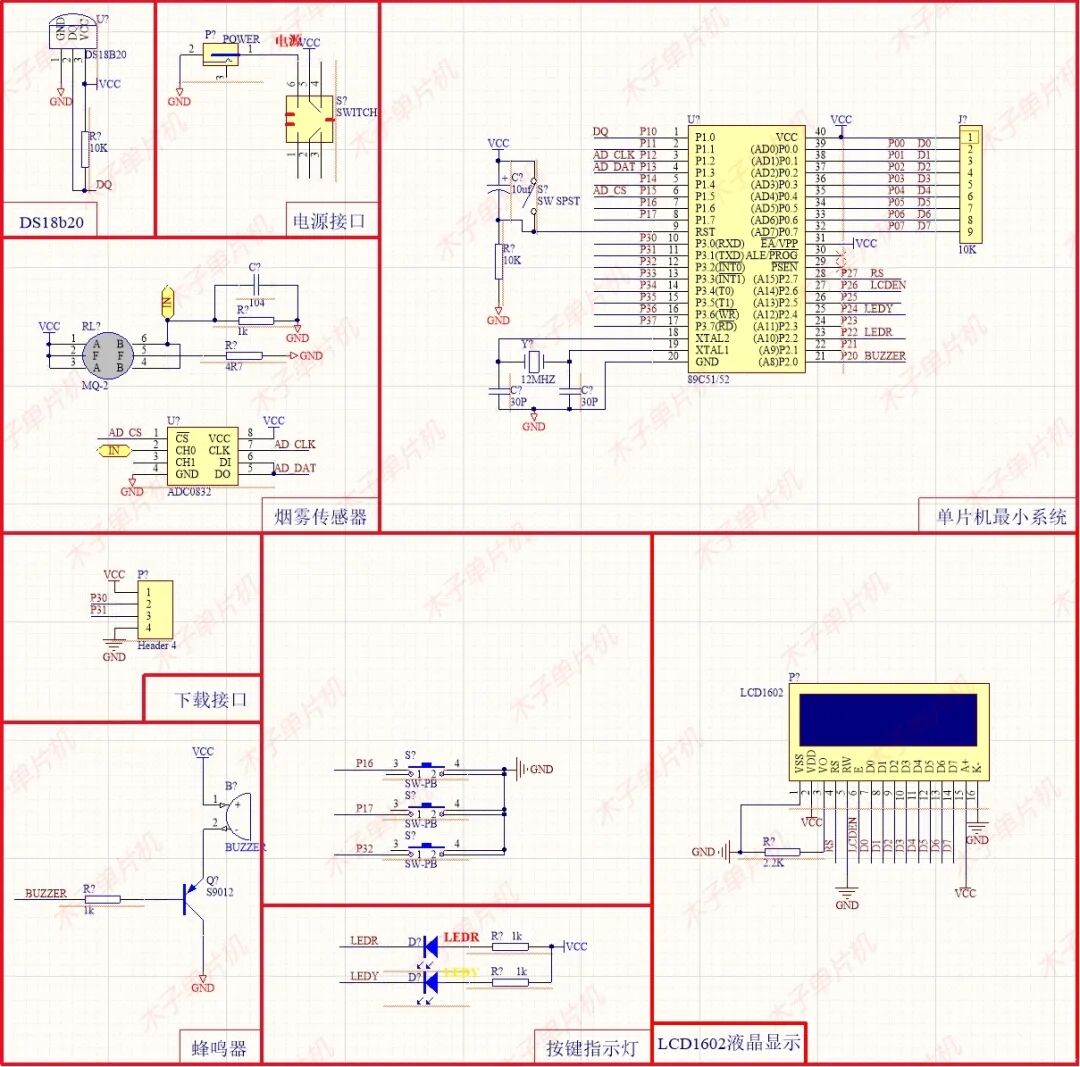

02原理图

   本系统原理图采用Altium Designer19设计，具体如图！

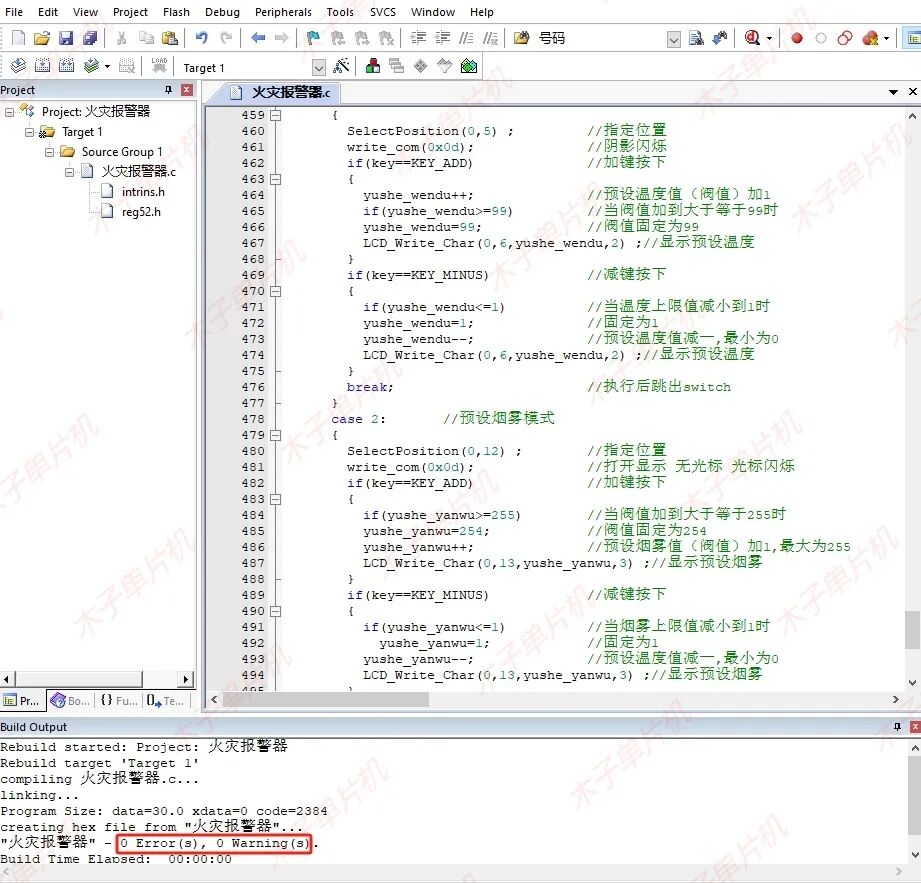

03程序

    本设计使用软件keil5版本编程设计！具体如图！

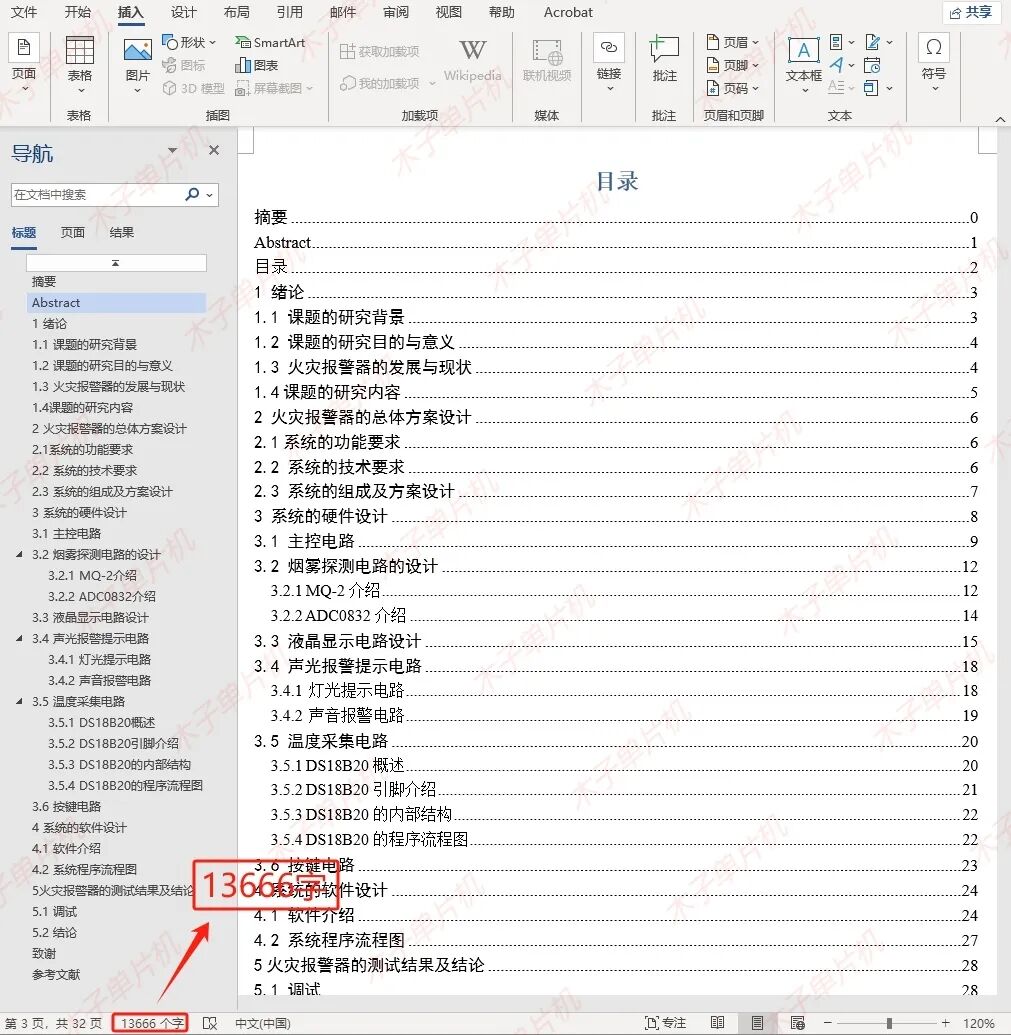

04设计报告

    一万三千字设计报告，具体如下！

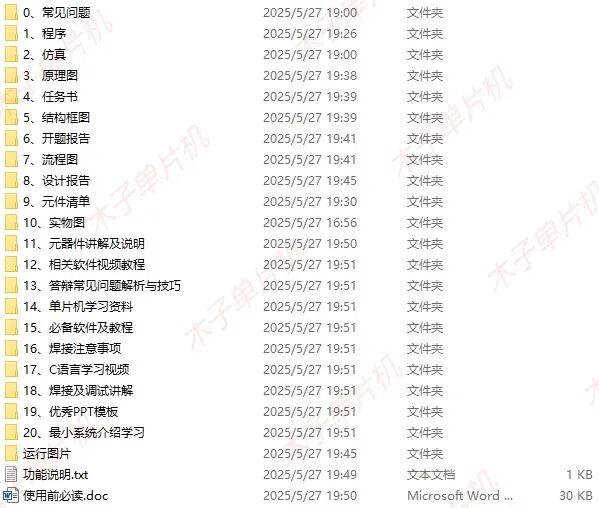

05设计资料

    全部资料包括程序（含注释）、仿真源文件 、AD原理图、任务书、开题报告、设计报告、流程图、实物图、元件清单等。具体内容如下，全网最全! ！
