动态路由（RIP原理及实验）

news 2025/9/24 17:32:34

一、基本概述

路由信息协议（RIP）是一种内部网关协议。RIP是一种分布式的基于距离向量的路由选择协议，是因特网的标准协议，其最大优点就是实现简单，开销较小。
PIR度量值为跳数：最大跳为15跳，16跳为不可达；
PIR更新时间：每隔30s发送路由更新消息，基于UDP，使用520 端口；
PIR 发送整个路由表信息
版本：三个版本，RIPV1，RIPV2（组播224.0.0.9），RIPng，v2版本有两种报文，一种是Reqest请求，一种是Response响应

二、防环机制

触发更新：当拓扑发送变化时，不等待更新计时器立刻触发路由表的更新
水平分割：禁止路由器将从一个接口学习到的路由，再从同一个接口通告出去。
毒性逆转：从某个接口学到的路由，转发回邻居时会将跳数置为16，为不可达

三、三种计时器

更新计时器：通告路由表收敛路由 30s
老化计时器：180s没收到路由回包就会将那条路由删除
垃圾回收计时器：设置时间120s后会将路由从Rip表中删除

四、实验（华为ENSP）

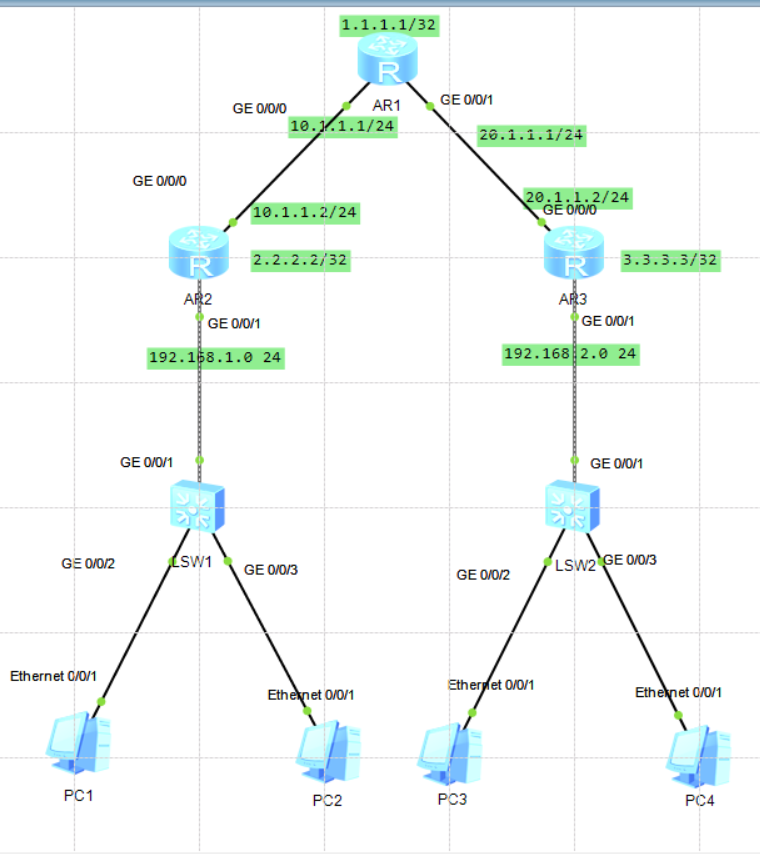

一、基本拓扑

二、实验步骤及代码

1、配置路由器AR1

[Huawei]sysname AR1
[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip address 10.1.1.1 24
[AR1-GigabitEthernet0/0/0]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip address 20.1.1.1 24
[AR1]int LoopBack 0  //创建环回接口
[AR1-LoopBack0]ip address 1.1.1.1 32
[AR1]dis ip interface brief //查看配置的IP地址

2、配置路由器AR2

[Huawei]sysname AR2
AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip address 10.1.1.2 24
[AR2-GigabitEthernet0/0/0]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip address 192.168.1.254 24
[AR2]int LoopBack 0  //创建环回接口
[AR2-LoopBack0]ip address 2.2.2.2 32
[AR2]dis ip interface brief  //查看配置IP地址

3、配置路由器AR3

[Huawei]sysname AR3
[AR3]int g0/0/0
[AR3-GigabitEthernet0/0/0]ip address 20.1.1.2 24
[AR3-GigabitEthernet0/0/0]int g0/0/1
[AR3-GigabitEthernet0/0/1]ip address 192.168.2.254 24
[AR3]int LoopBack 0  //创建环回接口
[AR3-LoopBack0]ip address 3.3.3.3 24

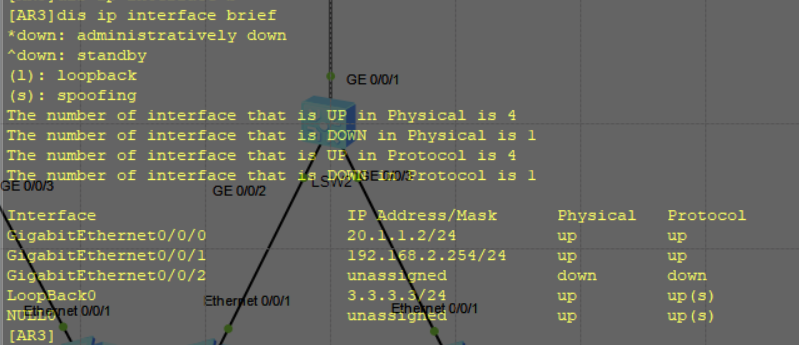

[AR3]dis ip interface brief  //查看IP地址配置

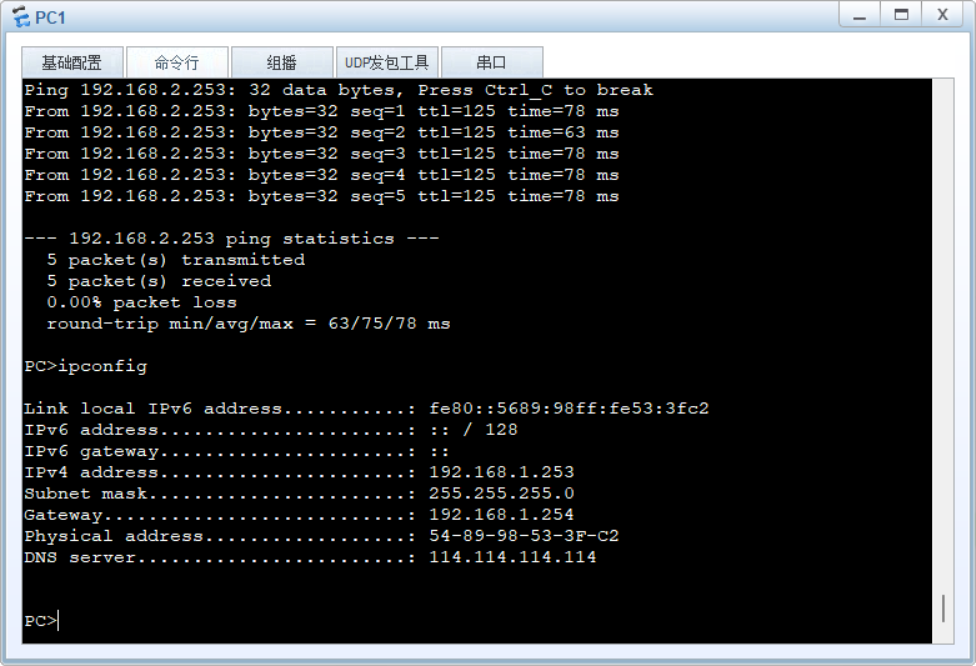

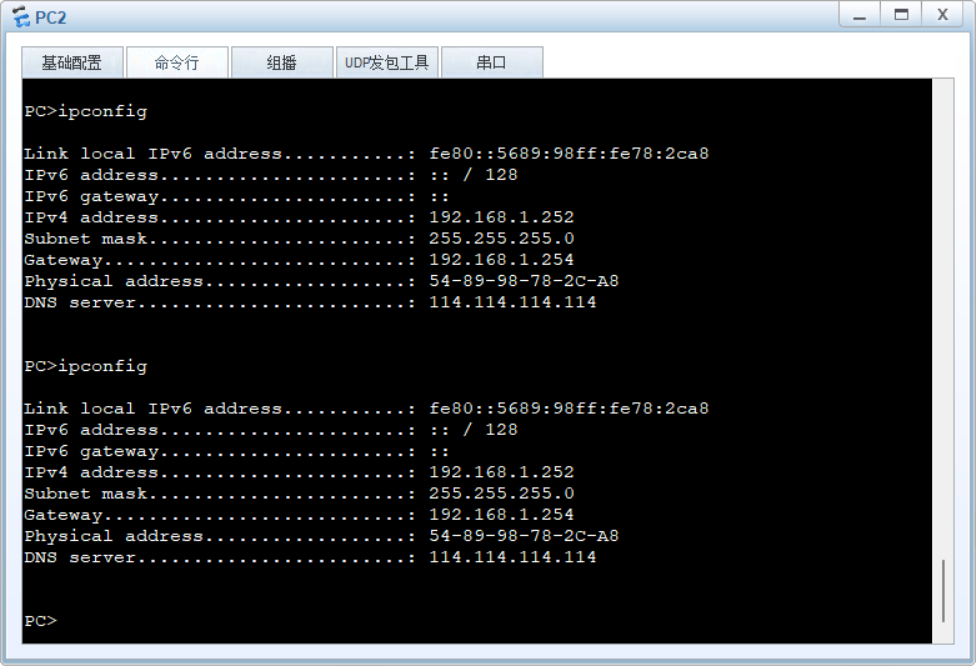

4、在路由器AR2部署DHCP，给PC1、PC2分配IP地址

[AR2]dhcp enable //开启DHCP功能
[AR2]ip pool test //创建全局地址池，名称为test
[AR2-ip-pool-test]network 192.168.1.0 mask 24  //配置可分配网段
[AR2-ip-pool-test]gateway-list192.168.1.254 //配置网关，网关IP要与路由器接口配置的IP相同
[AR2-ip-pool-test]dns-list 114.114.114.114   //配置dns信息
[AR2-ip-pool-test]int g0/0/1  //进入0/0/0接口
AR2-GigabitEthernet0/0/1]dhcp select global  // 在该接口下使能DHCP功能，使能后，该接口与全局地址池绑定，并且该接口可以接收DHCP报文

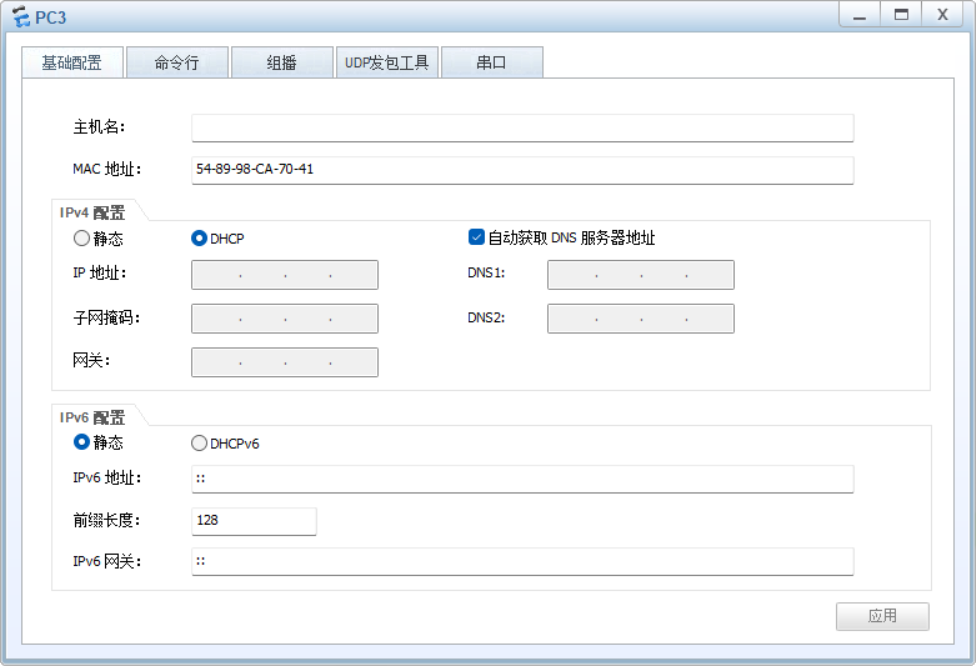

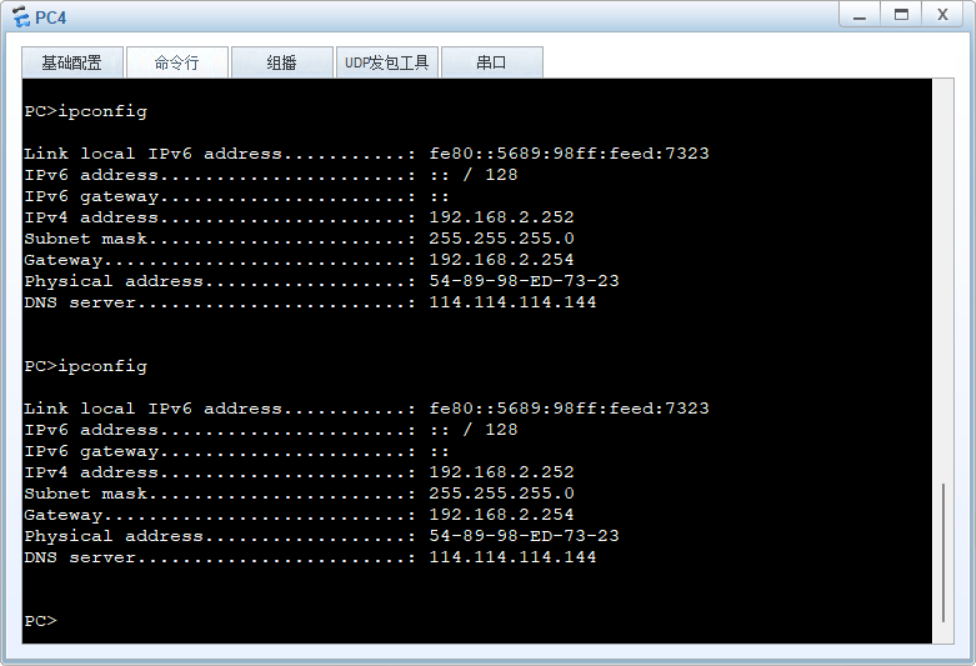

5、在路由器AR3部署DHCP，给PC3、PC4分配IP地址

[AR3]dhcp enable //开启DHCP功能
[AR3]ip pool test2 //创建全局地址池，名称为test2
[AR3-ip-pool-test2]network 192.168.2.0 mask 24  //配置可分配网段
[AR3-ip-pool-test2]gateway-list 192.168.2.254  //配置网关，网关IP要与路由器接口配置的IP相同
[AR3-ip-pool-test2]dns-list 114.114.114.114   //配置dns信息
[AR3-ip-pool-test2]int g0/0/1  //进入0/0/0接口
[AR3-GigabitEthernet0/0/1]dhcp select global  // 在该接口下使能DHCP功能，使能后，该接口与全局地址池绑定，并且该接口可以接收DHCP报文

6、部署动态路由协议rip进行共享路由表

[AR1]rip 1 //启动RIP进程，且配置进程号为1，进程号仅具有本地意义
[AR1-rip-1]version 1  //选择版本
[AR1-rip-1]network 1.0.0.0  //宣告，宣告时选主类宣告
[AR1-rip-1]network 10.0.0.0
[AR1-rip-1]network 20.0.0.0

[AR2]rip 1 //启动RIP进程，且配置进程号为1，进程号仅具有本地意义
[AR2-rip-1]version 1  //选择版本
[AR2-rip-1]network 2.0.0.0  //宣告，宣告时选主类宣告
[AR2-rip-1]network 10.0.0.0
[AR2-rip-1]network 192.168.1.0

[AR3]rip 1 //启动RIP进程，且配置进程号为1，进程号仅具有本地意义
[AR3-rip-1]version 1  //选择版本
[AR3-rip-1]network 3.0.0.0  //宣告，宣告时选主类宣告
[AR3-rip-1]network 20.0.0.0
[AR3-rip-1]network 192.168.2.0
