PyQt6+OpenCV 实战：打造功能完备的数字图像处理 GUI 系统

news 2025/9/24 15:39:22

基于PyQt6和OpenCV的数字图像处理GUI应用实现

在当今数字化时代，图像处理技术在各个领域都发挥着重要作用。无论是科研、工业检测还是日常娱乐，我们都离不开对图像的处理和分析。本文将介绍一个基于PyQt6和OpenCV开发的数字图像处理GUI应用，它提供了丰富的图像处理功能和友好的用户界面。

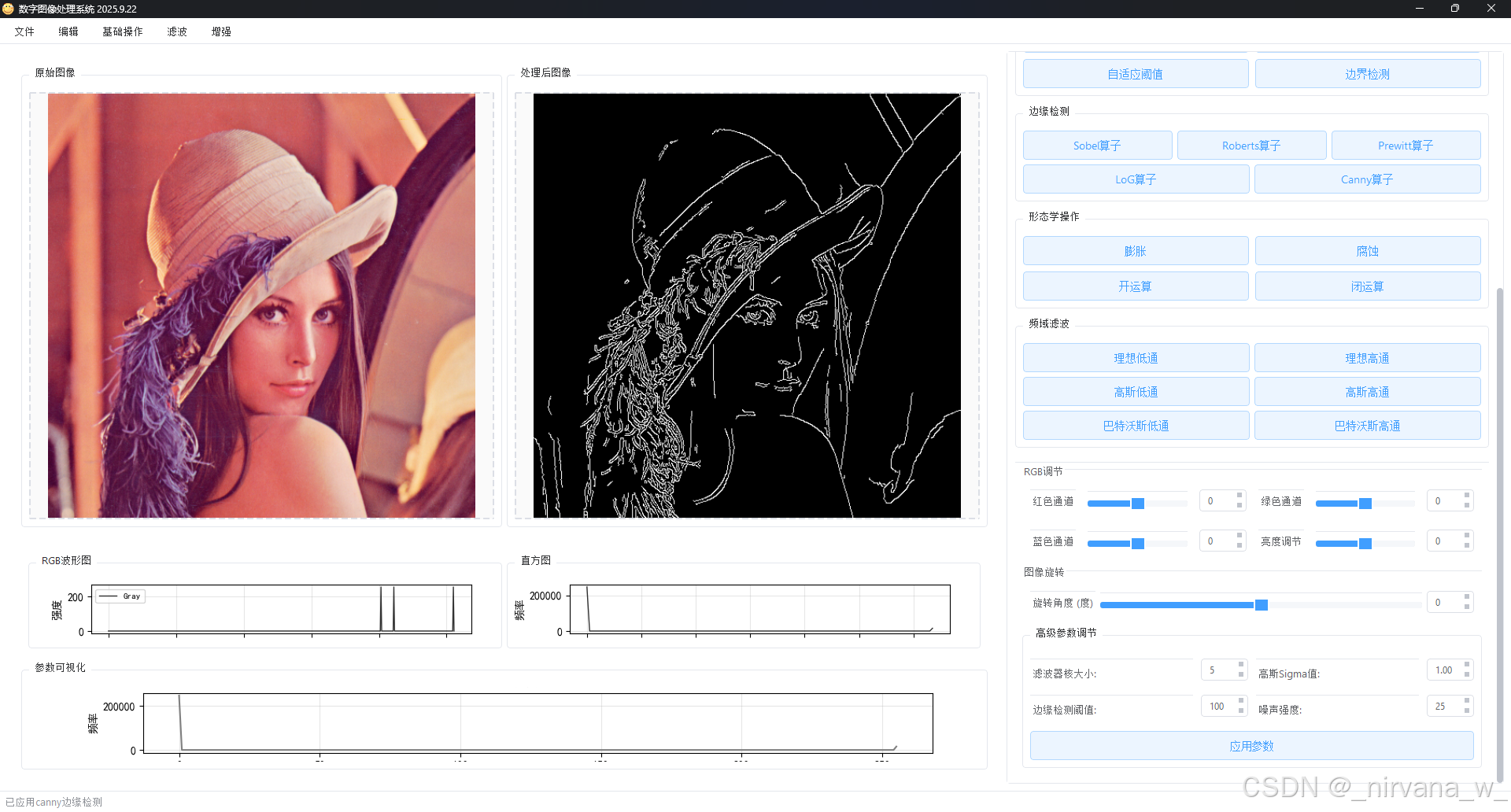

在这里插入图片描述

项目概述

这个数字图像处理系统集成了多种常用的图像处理算法，通过直观的图形界面让用户能够轻松地对图像进行各种操作和分析。应用采用了类ElementUI的设计风格，提供了现代化的交互体验。

技术栈：

PyQt6：用于构建跨平台的图形用户界面
OpenCV：提供核心的图像处理算法支持
NumPy：用于高效的数值计算和数组操作
Matplotlib：用于图像直方图和各种数据可视化

核心功能模块

1. 图像处理核心类 (ImageProcessor)

该类封装了所有的图像处理算法，采用静态方法设计，方便调用。主要功能包括：

噪声添加

支持四种常见噪声类型：

高斯噪声
泊松噪声
椒盐噪声
斑点噪声

每种噪声都可以通过强度参数调整效果，例如高斯噪声的实现：

@staticmethod
def add_noise(image, noise_type='gaussian', intensity=25):if noise_type == 'gaussian':row, col, ch = image.shape if len(image.shape) == 3 else (image.shape[0], image.shape[1], 1)mean = 0sigma = intensitygauss = np.random.normal(mean, sigma, (row, col, ch))gauss = gauss.reshape(row, col, ch)noisy = image + gaussreturn np.clip(noisy, 0, 255).astype(np.uint8)# 其他噪声类型的实现...

图像滤波

实现了多种滤波算法，适用于不同场景：

均值滤波：平滑图像，减少噪声
高斯滤波：保留边缘的同时减少噪声
中值滤波：有效去除椒盐噪声

边缘检测

提供多种边缘检测方法：

Sobel算子：计算水平和垂直方向梯度
Roberts算子：适用于边缘明显且噪声较少的图像
Prewitt算子：对噪声更敏感
Laplacian of Gaussian (LoG)：先平滑再求二阶导数
Canny边缘检测：多阶段边缘检测算法

其他功能

还包括RGB通道调整、亮度调整、形态学操作、图像旋转、直方图均衡化、阈值分割、图像缩放、裁剪、翻转等多种常用功能。

2. 数据可视化组件

为了帮助用户更好地理解图像处理效果，应用提供了多种数据可视化功能：

PlotCanvas：用于绘制RGB通道波形和图像直方图
ParameterVisualizationCanvas：用于参数对比分析、RGB分布对比和滤波器核可视化

例如，直方图绘制功能：

def plot_histogram(self, image):try:self.axes.clear()bins = 128  # 优化：减少bin数量提高性能if len(image.shape) == 3:colors = ['b', 'g', 'r']for i, color in enumerate(colors):hist = cv2.calcHist([image], [i], None, [bins], [0, 256])self.axes.plot(hist, color=color, alpha=0.8, linewidth=1)else:hist = cv2.calcHist([image], [0], None, [bins], [0, 256])self.axes.plot(hist, 'k', alpha=0.8, linewidth=1)self.axes.set_xlabel('像素值')self.axes.set_ylabel('频率')self.axes.set_title('图像直方图')self.axes.grid(True, alpha=0.3)self.fig.subplots_adjust(left=0.12, right=0.95, top=0.92, bottom=0.12)self.draw()except Exception as e:print(f"绘制直方图时出错: {e}")

3. 界面设计

应用采用了现代化的UI设计，主要包括：

自定义组件：实现了ElementUI风格的按钮、滑块和组框
布局结构：左侧为图像显示区域，右侧为控制面板
响应式设计：支持窗口大小调整，组件自动适应

例如，自定义按钮组件：

class ElementButton(QPushButton):"""ElementUI风格按钮"""def __init__(self, text, parent=None):super().__init__(text, parent)self.setStyleSheet("""QPushButton {background-color: #ecf5ff;color: #409EFF;border: 1px solid #b3d8ff;padding: 8px 16px;border-radius: 4px;font-size: 14px;font-weight: 500;}QPushButton:hover {background-color: #d9ecff;color: #409EFF;border: 1px solid #a0cfff;}/* 其他状态样式... */""")
