4.DSP学习记录之直流电机和步进电机驱动

一、电机类型及驱动方法

1.直流电机及驱动电路

（1）简介
直流电机的驱动较为简单，需要注意的是通常不建议用IO口直接驱动电机，因为电流较小，难以驱动，而且有可能会烧毁IO，故通常使用一个驱动芯片进行驱动
关于电机调速部分后面介绍

（2）驱动芯片：TC1508S（双通道直流马达驱动器）

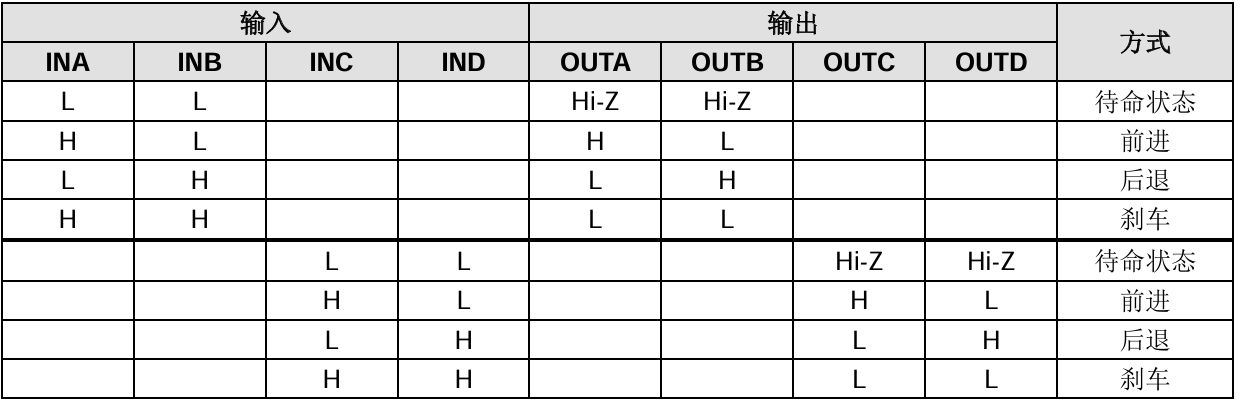

驱动逻辑：

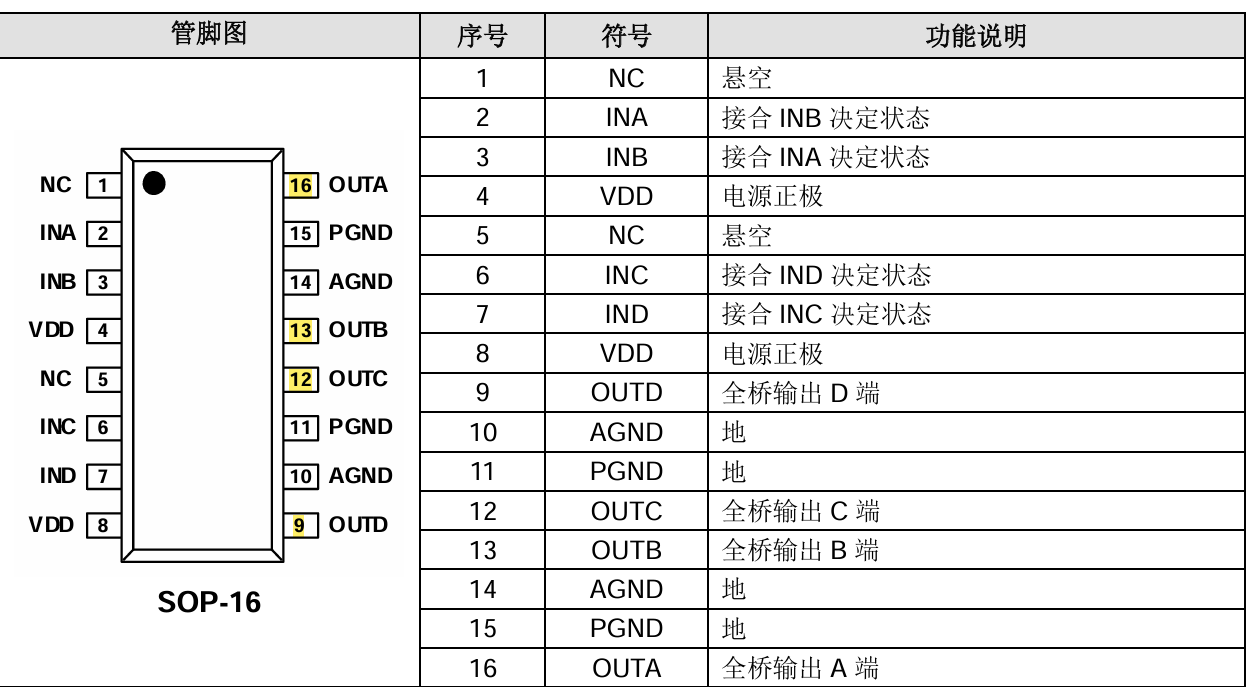

芯片管脚定义

该芯片可驱动两路电机：通过INA、INB（GPIO2、GPIO3）驱动电机1；INC、IND（GPIO4、GPIO5）驱动电机2

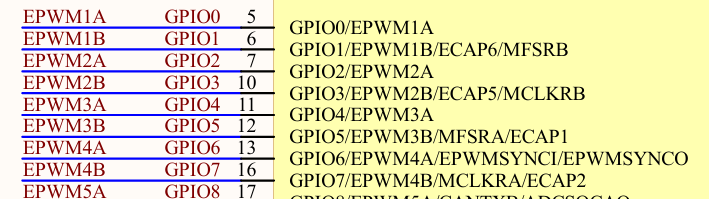

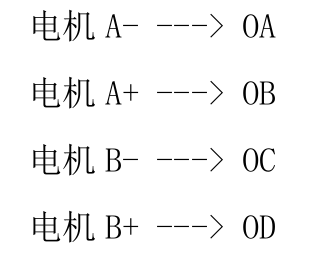

与控制芯片电路连接：

2.步进电机及驱动电路

（1）简介

步进电机不能直接接上电压就驱动，步进电机是靠脉冲电流信号来驱动的
举例：某步进电机旋转一圈需要200个脉冲信号，则每个脉冲信号能够使得步进电机旋转1.8°
步进电机的正反转由脉冲信号灯的方向控制

步进电机有三线式四线式等，根据每次励磁脉冲的个数区分控制方式：一相励磁、二相励磁等

（2）励磁驱动方式

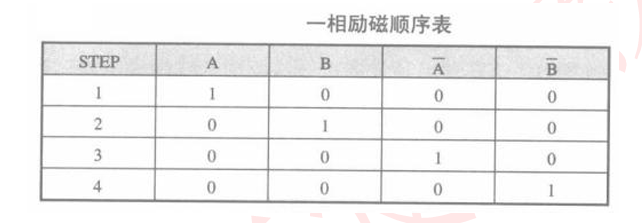

a.一相励磁（每次只有一相有脉冲）的实现：

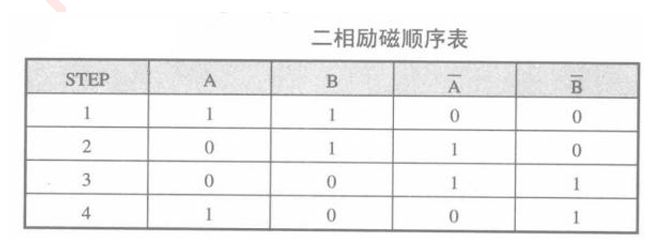

b.二相励磁（最常用）：在每一瞬间，步进电动机有两个线圈同时导通：
每送一个信号，电机旋转1.8°

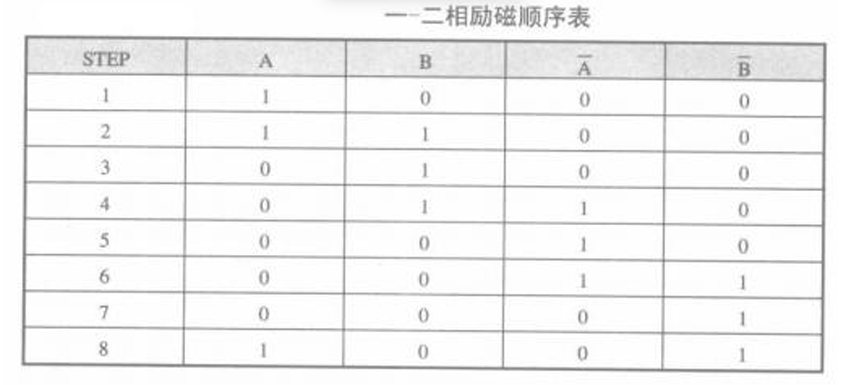

c.一二相励磁（分辨率高， 运转平滑）：为一相励磁与二相励磁交替导通
每送一次励磁信号， 步进电机旋转 0.9°

注意：以上三种励磁驱动方式，若要反向旋转，则反向送脉冲即可

（3）驱动电路

驱动芯片：ULN2003（上一篇中介绍的反相器）
电路连接和直流电机一样，控制端口为：GPIO2、GPIO3、GPIO4、GPIO5

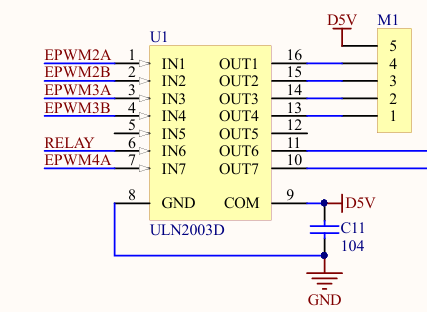

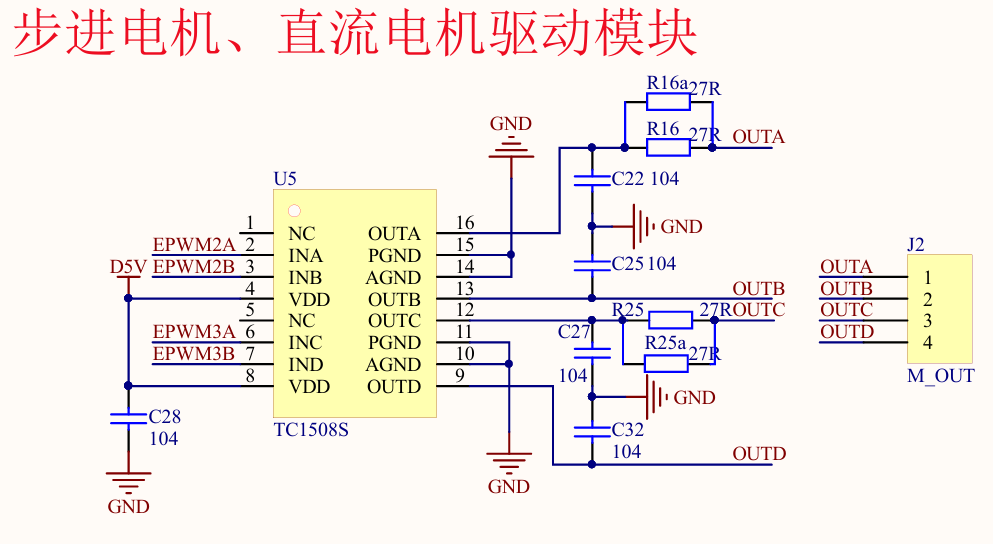

而硬件电路的连接如下图：

二、软件实现

1.直流电机

功能：通过三个按键控制电机正转反转停车
dc_moter.c文件：

#include "DSP2833x_Device.h"     // DSP2833x Headerfile Include File
#include "DSP2833x_Examples.h"   // DSP2833x Examples Include File#include "beep.h"
#include "beep.h"void DC_Moter_Init(void)
{EALLOW;SysCtrlRegs.PCLKCR3.bit.GPIOINENCLK = 1;//2.3GpioCtrlRegs.GPAMUX1.bit.GPIO2=0;GpioCtrlRegs.GPADIR.bit.GPIO2=1;GpioCtrlRegs.GPAPUD.bit.GPIO2=0;GpioCtrlRegs.GPAMUX1.bit.GPIO3=0;GpioCtrlRegs.GPADIR.bit.GPIO3=1;GpioCtrlRegs.GPAPUD.bit.GPIO3=0;GpioDataRegs.GPACLEAR.bit.GPIO2=1;GpioDataRegs.GPACLEAR.bit.GPIO3=1;EDIS;
}void Moter_Forward(void)
{GpioDataRegs.GPASET.bit.GPIO2=1;GpioDataRegs.GPACLEAR.bit.GPIO3=1;
}void Moter_Backward(void)
{GpioDataRegs.GPACLEAR.bit.GPIO2=1;GpioDataRegs.GPASET.bit.GPIO3=1;
}void Moter_Stop(void)
{GpioDataRegs.GPASET.bit.GPIO2=1;GpioDataRegs.GPASET.bit.GPIO3=1;
}

main.c文件：

#include "DSP2833x_Device.h"     // DSP2833x Headerfile Include File
#include "DSP2833x_Examples.h"   // DSP2833x Examples Include File
#include "beep.h"
#include "Key.h"
#include "LED.h"
#include "dc_moter.h"void main()
{InitSysCtrl();Key_Init();DC_Moter_Init();char key_num = 0;while(1){key_num = Key_Scan(0);switch(key_num){case 1:Moter_Forward();break;case 2:Moter_Backward();break;case 3:Moter_Stop();break;}}
}

2.步进电机

编程思路：
本实验采用二相励磁来驱动步进电机
步进电机的驱动需要持续的输出电平，因为考虑到对四个IO口进行操控，可以使用对整个GPIOA的32位寄存器进行all位写入来控制
首先，定义步进电机前进和后退的励磁逻辑数组
然后在按键控制下在循环中进行连续写入实现连续脉冲，间隔时间用完成

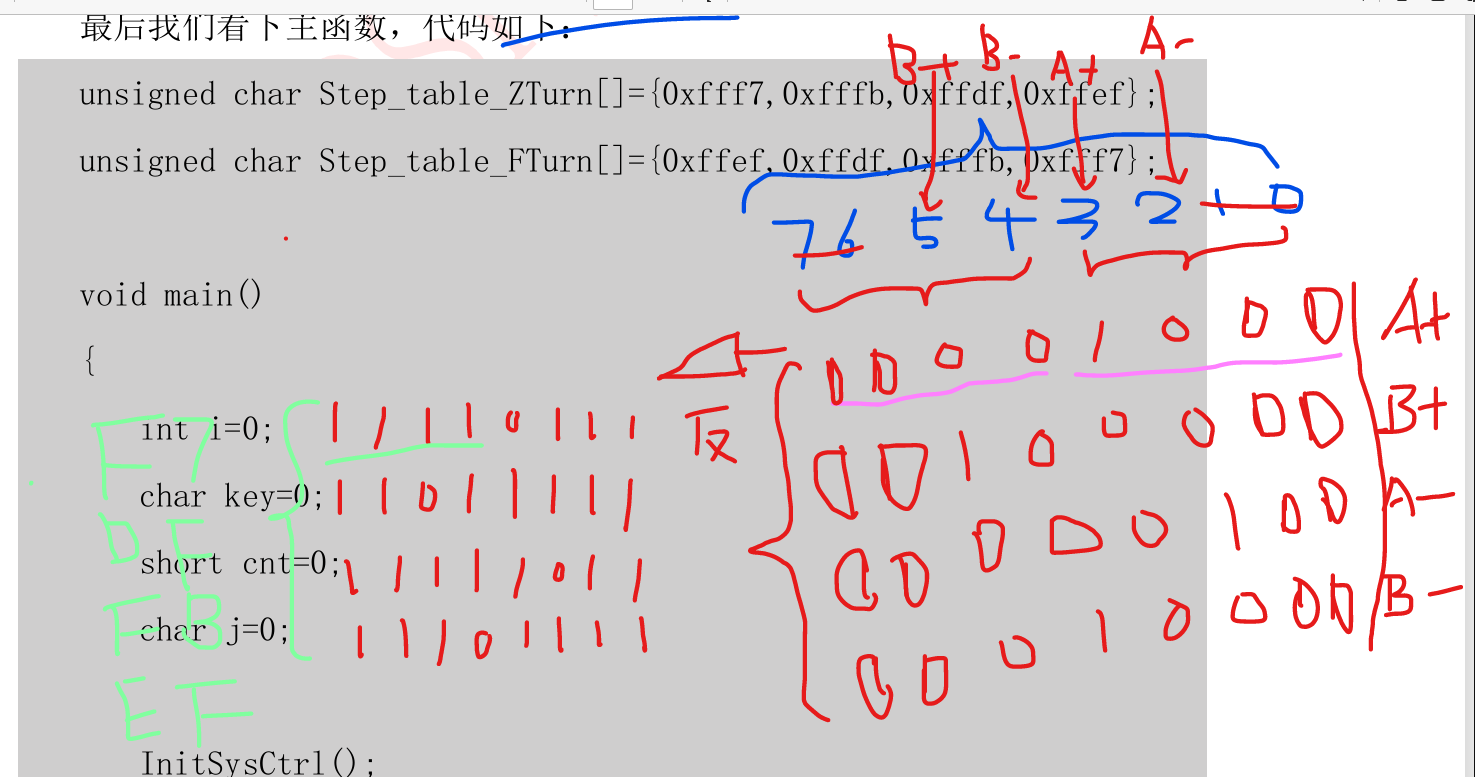

状态编码如下图关系：

step_Moter.c文件：（在直流基础上改的，原来代码没删）

//该代码为步进电机代码；未命名为step_Moter
#include "DSP2833x_Device.h"     // DSP2833x Headerfile Include File
#include "DSP2833x_Examples.h"   // DSP2833x Examples Include File#include "beep.h"
#include "dc_moter.h"//定义所需变量
char cnt;
int i =0;
char j = 0;//定义GPIOA的状态
unsigned char Forward_Array[] = {0xfff7,0xffdf,0xfffb,0xffef};
unsigned char Backword_Array[] = {0xffef,0xfffb,0xffdf,0xfff7};//该步进电机为四线双极性电机
void Step_Moter_Init(void)
{EALLOW;SysCtrlRegs.PCLKCR3.bit.GPIOINENCLK = 1;//2.3.4.5GpioCtrlRegs.GPAMUX1.bit.GPIO2=0;GpioCtrlRegs.GPADIR.bit.GPIO2=1;GpioCtrlRegs.GPAPUD.bit.GPIO2=0;GpioCtrlRegs.GPAMUX1.bit.GPIO3=0;GpioCtrlRegs.GPADIR.bit.GPIO3=1;GpioCtrlRegs.GPAPUD.bit.GPIO3=0;GpioCtrlRegs.GPAMUX1.bit.GPIO4=0;GpioCtrlRegs.GPADIR.bit.GPIO4=1;GpioCtrlRegs.GPAPUD.bit.GPIO4=0;GpioCtrlRegs.GPAMUX1.bit.GPIO5=0;GpioCtrlRegs.GPADIR.bit.GPIO5=1;GpioCtrlRegs.GPAPUD.bit.GPIO5=0;GpioDataRegs.GPACLEAR.bit.GPIO2=1;GpioDataRegs.GPACLEAR.bit.GPIO3=1;GpioDataRegs.GPACLEAR.bit.GPIO4=1;GpioDataRegs.GPACLEAR.bit.GPIO5=1;EDIS;
}//步进电机
void Step_Moter_Forward(void)
{cnt = 256;while(cnt--){for(j=0;j<4;j++){GpioDataRegs.GPADAT.all = Forward_Array[j];DELAY_US(5000);}}
}void Step_Moter_Backward(void)
{cnt = 256;while(cnt--){for(j=0;j<4;j++){GpioDataRegs.GPADAT.all = Backword_Array[j];DELAY_US(5000);}}
}void Step_Moter_Stop(void)
{GpioDataRegs.GPADAT.all = 0xffff;
}//直流电机
void Moter_Forward(void)
{GpioDataRegs.GPASET.bit.GPIO2=1;GpioDataRegs.GPACLEAR.bit.GPIO3=1;
}void Moter_Backward(void)
{GpioDataRegs.GPACLEAR.bit.GPIO2=1;GpioDataRegs.GPASET.bit.GPIO3=1;
}void Moter_Stop(void)
{GpioDataRegs.GPASET.bit.GPIO2=1;GpioDataRegs.GPASET.bit.GPIO3=1;
}

main.c文件：

#include "DSP2833x_Device.h"     // DSP2833x Headerfile Include File
#include "DSP2833x_Examples.h"   // DSP2833x Examples Include File
#include "beep.h"
#include "Key.h"
#include "LED.h"
#include "dc_moter.h"extern char key_num = 0;void main()
{InitSysCtrl();Key_Init();Step_Moter_Init();while(1){key_num = Key_Scan(0);switch(key_num){case 1:Step_Moter_Forward();break;case 2:Step_Moter_Stop();break;case 3:Step_Moter_Backward();break;}}
}

这儿留一点问题，原来用keil5的时候，在其他文件定义变量之后，在对应头文件声明为全局变量，然后就可以在主函数中调用，但是在CCS6中，我想要实现按下按键2就跳出电机运行，结果编译出错，求有看到这儿的大神解答
