高级IO——多路转接方案epoll原理及简单应用

news 2025/9/24 12:39:51

文章目录

多路转接方案epoll原理及简单应用
- epoll初识
- epoll相关系统调用
- 初步理解epoll底层实现原理
- - 宏观结构
  - 宏观执行流程
  - 回调机制
  - 细节部分
- 部分源码解析
- 代码实践——基于epoll的echo server

多路转接方案epoll原理及简单应用

虽然我们已经学习过两种多路转接的方案——select和poll。
但是，上述的两种方案还是各有一些缺点。实际上，使用最多的不是这两种方案。

在当今的系统内核中，最常用的，也是最好的解决方案是——epoll(extend poll)，其实就是poll的扩展版本(但其实在实现上差别还是很大的)。

epoll非常重要，我们将分为两个部分进行讲解。
本篇文章是是epoll的第一个部分，理解epoll的原理以及能够简单地实现应用！

epoll初识

首先明确epoll核心地位：epoll是基于对多个fd等待的就绪事件的通知机制，同select和poll！

按照 man 手册的说法: 是为处理大批量句柄而作了改进的 poll. 它是在 2.5.44 内核中被引进的(epoll(4) is a new API introduced in Linux kernel 2.5.44)
它几乎具备了之前所说的一切优点，被公认为 Linux2.6 下性能最好的多路 I/O 就绪通知方法

epoll相关系统调用

epoll讲解起来是比较复杂的。我们先来认识接口，然后再反向通过原理来理解这些接口。

epoll_create：

SYNOPSIS#include <sys/epoll.h>int epoll_create(int size);RETURN VALUEOn success, these system calls return a file descriptor (a nonnegative integer).  On error, -1 is returned, and errno is set to indicate the error.

作用：创建一个 epoll 的句柄，我们目前理解为创建一个epoll模型即可！先不做深究。

自从 linux 2.6.8 之后，size 参数是被忽略的.
用完之后, 必须调用 close()关闭

size参数在linux 2.6.8以前，是有作用的！表示epoll能够一次性等待的fd个数。
但是，在该版本后，该参数被忽略了。只要随便给一个大于0的数即可。

我们还会发现，epoll_create的返回值是一个文件描述符，所以，epoll是和Linux的文件管理相关的！但是具体如何关联的，我们放在原理部分来说。

epoll_ctl：

SYNOPSIS#include <sys/epoll.h>int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event);RETURN VALUEWhen successful, epoll_ctl() returns zero.  When an error occurs, epoll_ctl() returns -1 and errno is set appropriately.

这个从名字上来看：epoll control，即控制epoll的！

第一个参数就是我们通过epoll_create返回的一个epoll_fd
第二个op是操作：

EPOLL_CTL_ADD：注册新的 fd 到 epfd 中；
EPOLL_CTL_MOD：修改已经注册的 fd 的监听事件；
EPOLL_CTL_DEL：从 epfd 中删除一个 fd；

第三个参数是一个文件描述符，用户告诉内核要关注的！
第四个参数是一个结构体指针，结构体对象如下所示：

struct epoll_event {uint32_t     events;      /* Epoll events */epoll_data_t data;        /* User data variable */
};

uint32_t events：表示的对于fd这个文件描述符所需要关注的事件：

事件标志	描述
EPOLLIN	表示对应的文件描述符可以读（包括对端 Socket 正常关闭）
EPOLLOUT	表示对应的文件描述符可以写
EPOLLPRI	表示对应的文件描述符有紧急的数据可读（通常指带外数据到来）
EPOLLERR	表示对应的文件描述符发生错误
EPOLLHUP	表示对应的文件描述符被挂断
EPOLLET	将 EPOLL 设为边缘触发（Edge Triggered）模式（相对于水平触发模式）
EPOLLONESHOT	只监听一次事件，如需继续监听需重新将此 socket 加入到 EPOLL 队列中

这里和poll是一样的，所谓的事件就是一个个的宏定义过的值！且只有一个比特位上为1。
这里我们重点关注EPOLLIN 读和EPOLLOUT 写即可。

epoll_data_t data：这是一个联合体，其大小取决于内部最大的那个成员变量的大小。

typedef union epoll_data {void        *ptr;int          fd;uint32_t     u32;uint64_t     u64;
} epoll_data_t;

一般就是用来携带一些数据的，最常用的就是int fd，表示的被关注的fd。
(font color = “REd”>Tips：这个联合体部分虽然传入函数，但内核不做修改！)

该函数的返回值很简单：
操作成功返回0，反之返回-1！

epoll_wait：

SYNOPSIS#include <sys/epoll.h>int epoll_wait(int epfd, struct epoll_event *events,int maxevents, int timeout);
RETURN VALUEWhen  successful,  epoll_wait()  returns the number of file descriptorsready for the requested I/O, or zero if no file descriptor became readyduring the requested timeout milliseconds.  When an error occurs, epoll_wait() returns -1 and errno is set appropriately.

这个函数，是用来获取已就绪事件的！

第一个参数也是通过epoll_create返回的epoll_fd
第二个参数和第三个参数是配套使用的，就是一段连续空间和空间的大小！
每个空间内存储的就是struct epoll_event，这个在上面那个接口已经看过了
第四个参数就是超时时间，用法和poll那里是一致的，不再赘述。

返回值：
如果返回-1，说明出现错误。返回0代表超时，返回x(x > 0)，代表返回来的就绪事件个数！

初步理解epoll底层实现原理

接下来，我们直接来看epoll的底层实现原理，当然，一次性讲完不太可能。
我们这里主要是需要有一个对epoll的宏观认识，后序我们我们还要在理解epoll的其他细节。

宏观结构

这里就不讲什么例子来作为引入了，直接上原理：

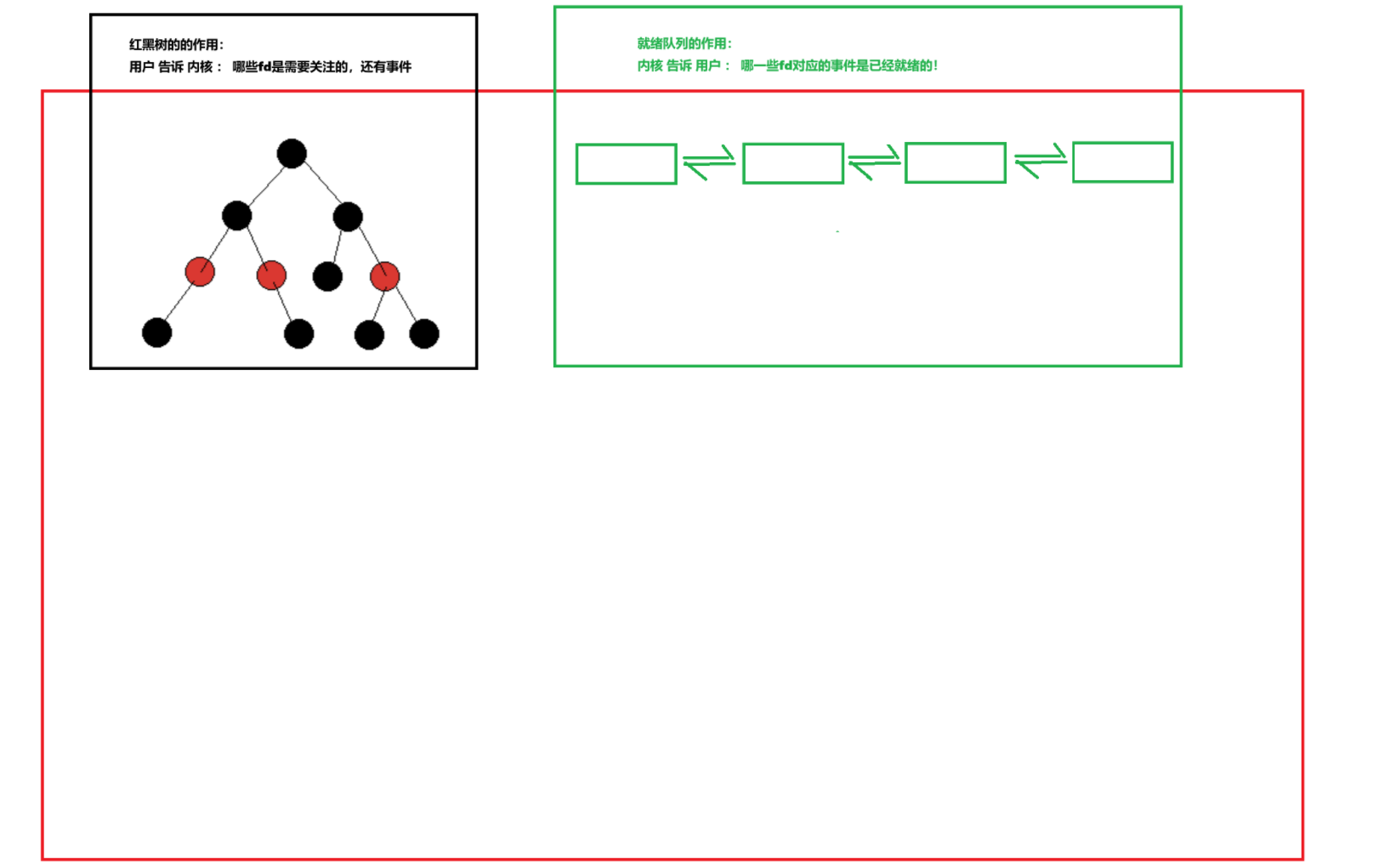

首先，epoll技术实现的时候，底层会有一个红黑树！还有一个就绪队列！
在这里插入图片描述
作用已经展示了，下面就不再说了！

首先，epoll_create是创建了什么？其实是创建了一整个epoll模型！(红色部分)

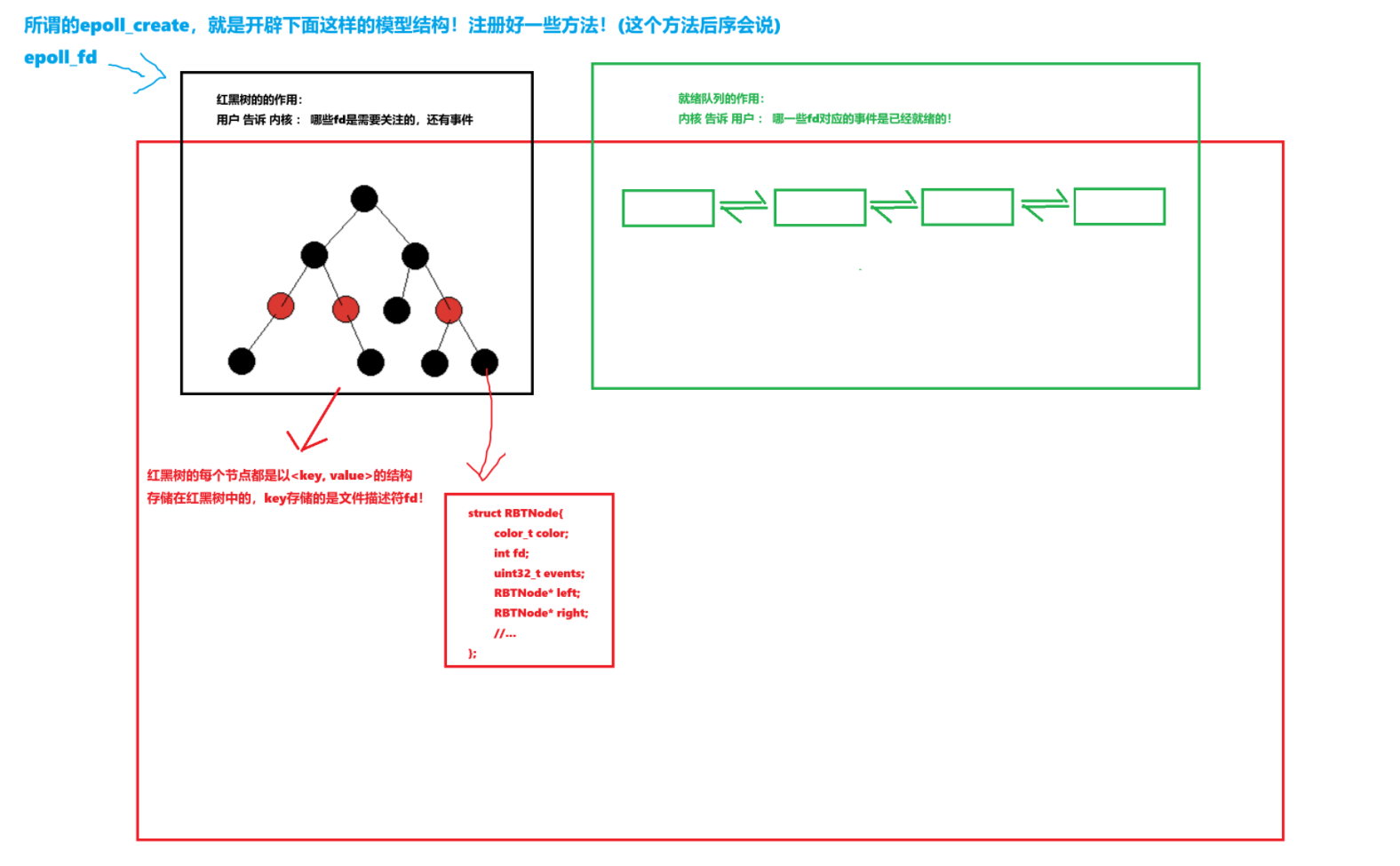

每个红黑树的节点大致是这样的：

struct RBTNode{color_t color; int fd;uint32_t events;RBTNode* left;RBTNode* right;//...
};

在这里插入图片描述

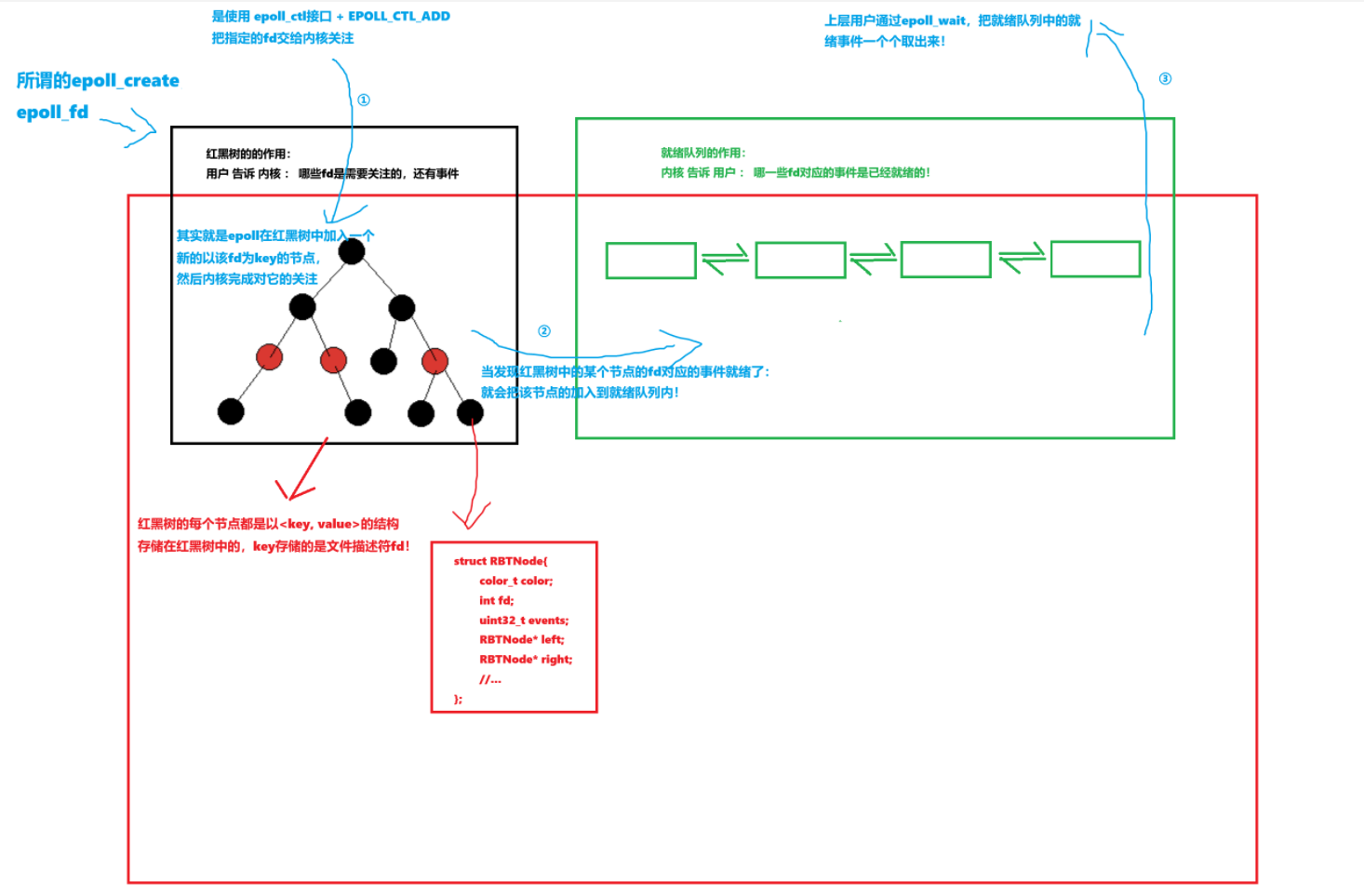

宏观执行流程

现在我们知道了epoll模型底层的结构，但是，它是如何运行起来的呢？
在这里插入图片描述
所以，epoll_create这个接口，创建的就是这个模型！注册好一些结构，方法。
(比如如何检测到事件就绪，如何把就绪事件链入到就绪队列)！然后返回一个文件描述符！
文件描述符指向的是一整个epoll模型！

epoll_ctl，控制的就是文件描述符是否需要关心，是否需要删除关注，是否修改关注事件！
本质上，就是在对模型内的红黑树进行增删改！(不需要进行查询！)

epoll_wait，就是从就绪队列里面拿取就绪事件到上层的缓冲区中！(缓冲区是用户管理的)。

回调机制

我们现在只是搞清楚了总体的流程，但是，对内的细节还是不太清楚。
现在，我们需要明白的是：
底层流程内，epoll如何知道事件就绪？如何检测到后再来进行红黑树节点链入队列呢？

首先，我们需要重新对epoll内的数据结构做重新认识：

我们上面那样画图，很容易会让人觉得，epoll内就是一个红黑树和一个队列。
当检测到红黑树内有一个fd就绪后，就把这节点从红黑树上复制一个，然后加入到队列。

实际上，这么做，完全没有问题，也没有错误！
但是，epoll内并不是这么做的，因为这样要存放两个数据结构！效率还是比较低的！

在最开始系统部分讲系统进程管理的时候，我们就知道：
不同类型的数据结构是可以共存的！比如进程中队列和链表共存！

其实就是通过在节点内存放一个链表节点list_head，真正起到节点连接的是这个链表节点，然后通过计算偏移量来获取下一个节点起始位置！

所以，在今天这个epoll模型内来看，红黑树和队列共存很难做到吗？很难理解吗？
一点也不难，队列实现基本上都是链表形式的！所以，只需要在红黑树的节点内加上这么一个list_head节点，然后有一个fd就绪，就把节点的链接节点进行连接操作即可！

其次，epoll是怎么检测到事件就绪的呢？我们就以读事件为例！
读事件就绪，就代表着底层有数据来了，可以进行读取了！在网络通信中，数据从对方的网卡发送来，也必然是我方主机的网卡先收到！

内核怎么知道数据已经发送来网卡处了呢？ -> 硬件中断！
操作系统就是一个基于中断的软件！所以，一旦有中断 -> 执行中断向量表内的方法。

然后向上交付，解包分用，直到传输层！

epoll的介入时机：
当数据到达socket缓冲区后，内核会检查是否有epoll监视该socket
若有，则触发epoll就绪回调（ep_poll_callback()），将socket加入就绪队列
该回调可能通过wake_up_locked()唤醒阻塞在epoll_wait()的进程

一旦检测到有事件就绪，且有epoll在监视该socket，就会执行回调方法！
这个回调方法是：激活红黑树中就绪fd对应的节点，链入就绪队列(本质是指针的操作)

这个回调方法是早就被设置好的！具体什么时候设置的呢？我们在细节部分进行讲解。

细节部分

1.如何正确看待就绪队列？
就绪队列，不能把它真的当作成是一个完整的数据结构队列，其实是在红黑树节点上通过链表节点进行连接的一个指针链罢了！

还有就是，就绪队列，不就是一个标准的生产者消费者模型吗？
当有事件就绪，epoll内执行回调方法，激活该节点，加入到就绪队列中。否则没办法加入。
上层用户通过epoll_wait来获取就绪事件，可以是阻塞、也可以是定时轮询。

这就是一个典型的生产者消费者模型！
所以，有没有可能同时多个进程/线程来对这个就绪队列进行加入/获取呢？
当然有可能！所以，需要保证这个临界资源的安全！
所以，epoll底层实现的时候，就已经做了线程安全的保证了！否则不可能应用广泛的。

2.从就绪队列读取就绪事件到上层缓冲区存储时，如果缓冲区大小不足以读完所有就绪事件？
假设现在就绪队列中，有128个事件就绪，等待上层用户取走处理。但是，我们的缓冲区大小只有64，一次处理不完怎么办，剩下的怎么办？

不用担心，拿不走就不拿！因为epoll会一直对红黑树中的节点进行监测。如果事件就绪了添加到就绪队列后，但是又没拿走处理。
下一次epoll还是能检测到它是没有被处理的，还是会继续触发回调，再次激活节点！

又或是epoll还专门针对于这个场景做了不同模式的处理，这个我们不需要担心！

3.注册回调函数的时机是什么时候？
答案：就是在使用epoll_ctl添加新的节点的时候！
添加新的节点的时候，大致需要做两件事情：

1.创建新的节点，添加到红黑树中(不激活)
2.对这个新的节点，进行注册回调方法！

注意，这个回调方法在内核中是看的见的：ep_poll_callback
但是，我们这里要说的是：每个节点都要注册该节点自己使用的回调方法！
而且，所有的回调方法也会按照链式结构进行连接！

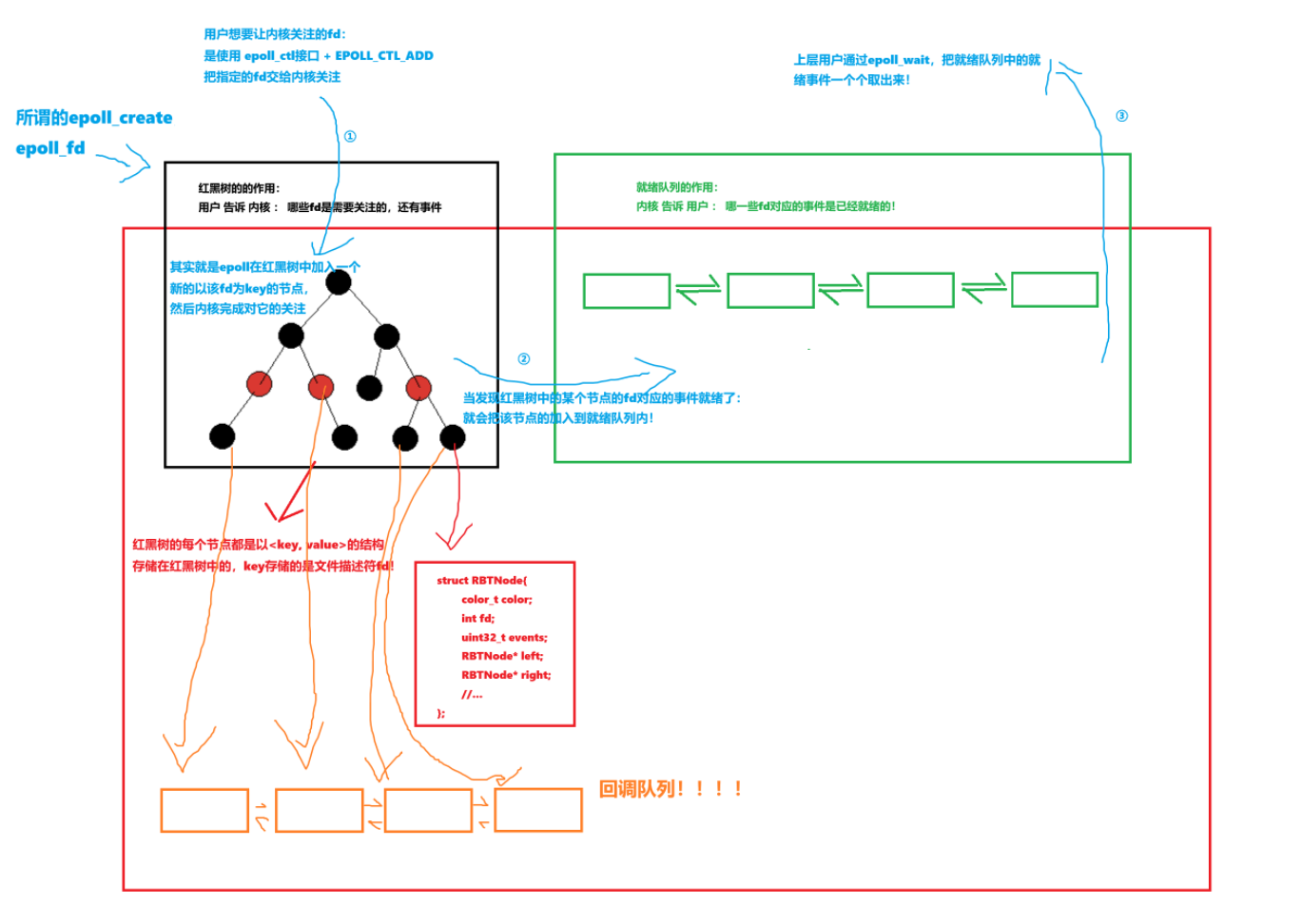

在这里插入图片描述
每个节点内都会有一个指针指向该回调函数，所有的回调函数会连接在一起形成回调队列。
(其实也就是也是链表 + 红黑树，上面为了逻辑清晰故意分开画的！)

问题：可问题是，上面说了回调函数都是ep_poll_callback，为什么还要每个节点都注册？
答案：因为每个节点关注的事件一定一样吗？那当然不一定！
所以，每个节点的回调函数虽然一样，但是需要根据该节点的关注的事件状况、来进行特定逻辑操作

所以，ep_poll_callback函数内，必然是会有根据不同的事件而执行不同的操作的逻辑的！

4.事件就绪检测的时间复杂度及上层处理的优化
所以，对于今天的epoll技术来说，检测事件是否就绪，是否还需要像select和poll那样，遍历整个位图或者数组吗？答案是：根本不需要！

对于select和poll来说，这是无奈之举！因为它们实现的机制就导致了必须要进行线性遍历。
但是，epoll不需要！它把未就绪和就绪分离了！
通过就绪队列的设置，只要判断就绪队列是否为空，就能判断是否有事件就绪。
时间复杂度直接从O(N) -> O(1)，在检测事件就绪这方面，效率大大提高！

上次不再需要使用额外的数据结构，只需要拿着一个缓冲区来进行接收即可。
内核会把就绪队列中的就绪事件，严格的按照从0下标的顺序拷贝至用户缓冲区的！
所以，最后得到的就绪事件个数 = min(上层缓冲区大小, 就绪队列大小)

而且上层从就绪队列中取出来的，都是已经就绪的！不需要再做检测！

部分源码解析

接下来，我们一起来看看epoll在底层实现的部分源码，加深对于epoll的理解！

首先，epoll_create的核心功能就是创建并初始化一个 struct eventpoll实例
它是整个 epoll机制管理结构：

struct eventpoll {spinlock_t lock;struct mutex mtx;wait_queue_head_t wq;wait_queue_head_t poll_wait;struct list_head rdllist;     // 就绪队列struct rb_root_cached rbr;    // 红黑树（优化版）// ...
};

其次即是红黑树节点、又是就绪队列节点的数据结构是struct epitem：

// fs/eventpoll.c
struct epitem {struct rb_node rbn;           // 红黑树节点（用于挂载到 eventpoll->rbr）struct list_head rdllink;     // 就绪队列链表节点（挂载到 eventpoll->rdllist）struct epitem *next;          // 用于溢出列表（eventpoll->ovflist）struct epoll_filefd ffd;      // 关联的文件描述符和文件对象struct eventpoll *ep;         // 指向所属的 eventpoll 实例struct list_head pwqlist;     // 等待队列（poll wait queues）链表头struct epoll_event event;     // 用户设置的事件掩码（EPOLLIN/OUT/ET 等）// ... 其他调试和统计字段
};

// fs/eventpoll.c
struct epoll_filefd {struct file *file;  // 指向文件对象的指针int fd;             // 文件描述符（用户层传入的 fd）
};

挂载到红黑树的是struct rb_node rbn，挂载到就绪队列的是struct list_head rdllink

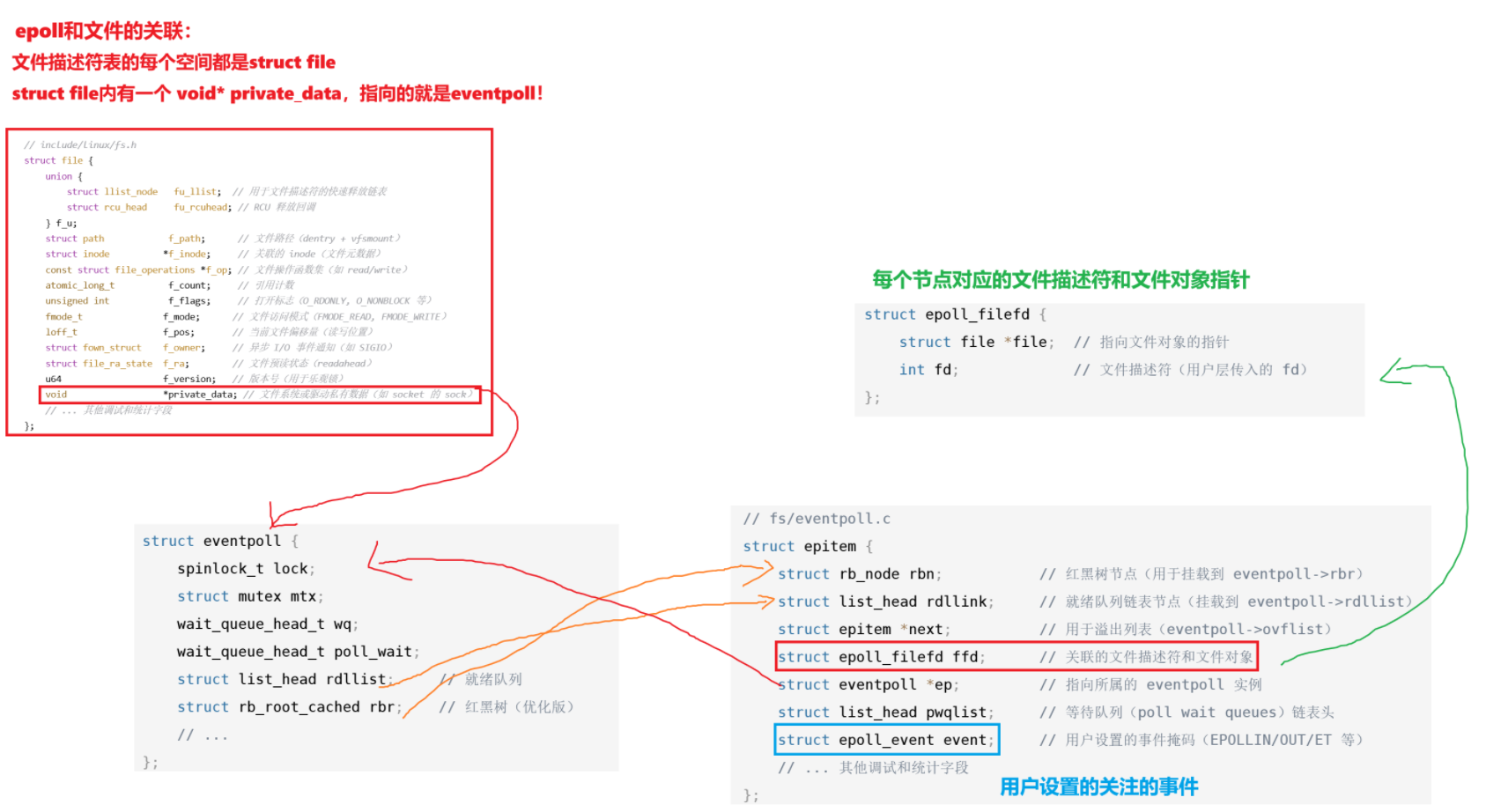

在这里插入图片描述

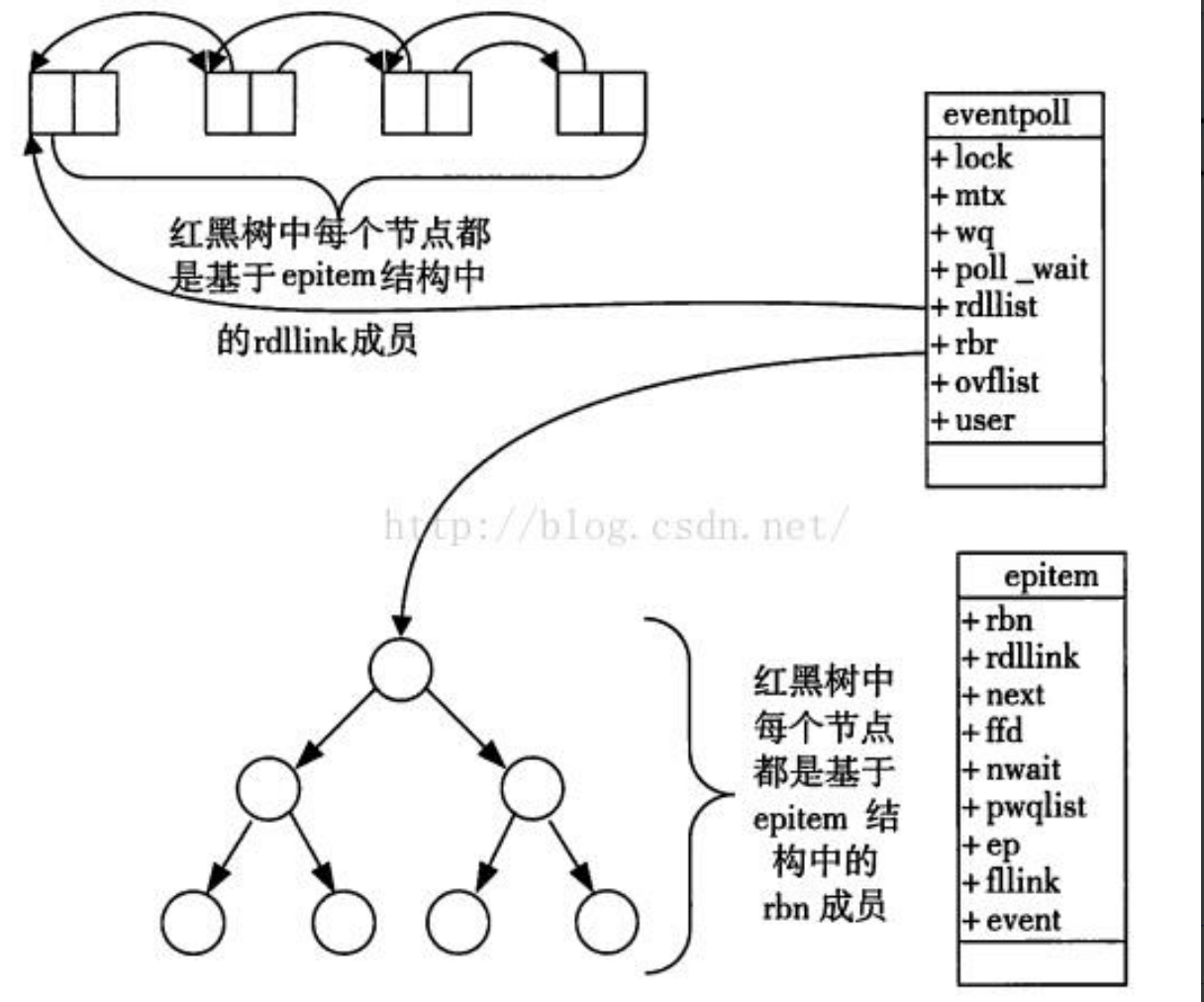

具体的代码逻辑如上述所示！下面我们用一张图来总结一下这个流程：
在这里插入图片描述

但是，上面我们没有说到关于回调机制是如何实现的！现在我们一起来看一下：
首先，我们已经知道：每个节点的回调函数是在添加节点到红黑树的时候做的！
也就是操作：

struct epoll_event ev;
//设置ev相关信息
epoll_ctl(epoll_fd, EPOLL_CTL_ADD, fd, &ev);

那我们要先找到这个操作：

// fs/eventpoll.c
asmlinkage long sys_epoll_ctl(int epfd, int op, int fd, struct epoll_event __user *event)
{int error;struct file *file, *tfile;struct eventpoll *ep;struct epitem *epi;struct epoll_event epds;// 1. 从用户空间拷贝 epoll_event 结构（ADD/MOD 操作需要）if (copy_from_user(&epds, event, sizeof(struct epoll_event)))return -EFAULT;// 2. 获取 epoll 实例的文件描述符（epfd）对应的 struct fileerror = -EBADF;file = fget(epfd);if (!file)goto error_return;// 3. 获取目标 fd（需要操作的文件描述符）对应的 struct filetfile = fget(fd);if (!tfile)goto error_fput;// 4. 检查 epfd 是否指向一个真正的 epoll 实例error = -EINVAL;if (!is_file_epoll(file))goto error_tgt_fput;// 5. 获取 epoll 实例的 eventpoll 结构ep = file->private_data;// 6. 针对不同操作进行处理switch (op) {case EPOLL_CTL_ADD:error = ep_insert(ep, &epds, tfile, fd);break;case EPOLL_CTL_DEL:error = ep_remove(ep, tfile, fd);break;case EPOLL_CTL_MOD:error = ep_modify(ep, &epds, tfile, fd);break;default:error = -EINVAL;break;}// 7. 清理资源
error_tgt_fput:fput(tfile);
error_fput:fput(file);
error_return:return error;
}

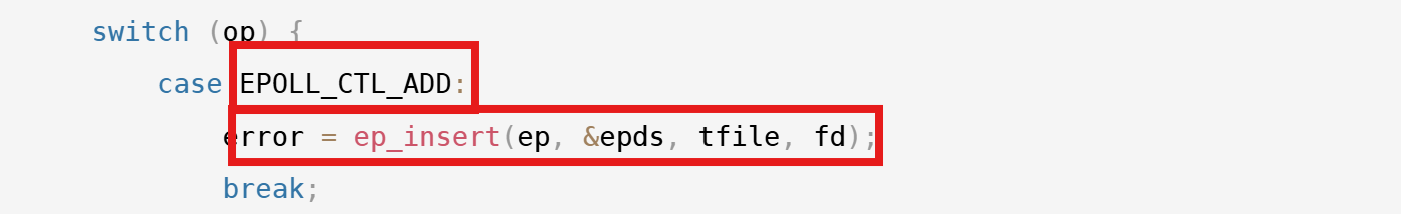

我们找到内部的添加新的节点到红黑树的逻辑：
在这里插入图片描述

然后进入接口ep_insert查看：

// fs/eventpoll.c
static int ep_insert(struct eventpoll *ep, struct epoll_event *event,struct file *tfile, int fd)
{int error, revents, pwake = 0;unsigned long flags;struct epitem *epi;struct ep_pqueue epq;// 1. 分配 epitem 内存(开辟节点空间)if (!(epi = kmem_cache_alloc(epi_cache, GFP_KERNEL)))return -ENOMEM;// 2. 初始化 epitem 结构体memset(epi, 0, sizeof(*epi));INIT_LIST_HEAD(&epi->rdllink);INIT_LIST_HEAD(&epi->pwqlist);epi->ep = ep;ep_set_ffd(&epi->ffd, tfile, fd);epi->event = *event;epi->nwait = 0;epi->revents = 0;// 3. 初始化 poll 队列epq.epi = epi;init_poll_funcptr(&epq.pt, ep_ptable_queue_proc);// 4. 调用文件系统的 poll 方法注册回调revents = tfile->f_op->poll(tfile, &epq.pt);// 5. 获取自旋锁保护数据结构(用于线程安全)spin_lock_irqsave(&ep->lock, flags);// 6. 检查是否成功注册了等待队列if (epi->nwait < 0) {error = -EINVAL;goto error_unlock;}// 7. 将 epitem 插入红黑树ep_rbtree_insert(ep, epi);// 8. 如果文件描述符已经就绪，将其加入就绪队列if ((revents & event->events) && !ep_is_linked(&epi->rdllink)) {list_add_tail(&epi->rdllink, &ep->rdllist);pwake = 1;}// 9. 释放自旋锁spin_unlock_irqrestore(&ep->lock, flags);// 10. 如果需要，唤醒等待的进程if (pwake)ep_poll_safewake(&ep->poll_wait);return 0;// 错误处理路径
error_unlock:spin_unlock_irqrestore(&ep->lock, flags);kmem_cache_free(epi_cache, epi);return error;
}

我们可以看到注册回调函数的逻辑！
在这里插入图片描述
我们进入到注册回调逻辑函数内部：

poll方法的作用：
检查当前文件描述符的就绪状态（如 socket 是否有数据可读）
调用 poll_table->qproc（即 ep_ptable_queue_proc）注册回调

poll方法的作用：

检查当前文件描述符的就绪状态（如 socket 是否有数据可读）
调用 poll_table->qproc（即 ep_ptable_queue_proc）注册回调

static void ep_ptable_queue_proc(struct file *file, wait_queue_head_t *whead,poll_table *pt) {struct epitem *epi = ep_item_from_epqueue(pt);struct eppoll_entry *pwq;// 分配等待队列条目pwq = kmem_cache_alloc(pwq_cache, GFP_KERNEL);init_waitqueue_func_entry(&pwq->wait, ep_poll_callback); // 绑定 ep_poll_callbackpwq->whead = whead;      // 设备的等待队列（如 socket 的 sk->sk_wq）pwq->base = epi;         // 关联的 epitem// 将回调添加到设备的等待队列add_wait_queue(whead, &pwq->wait);// 记录到 epitem 的 pwqlist（用于后续删除）list_add_tail(&pwq->llink, &epi->pwqlist);epi->nwait++;
}

注册回调函数ep_poll_callback：
在这里插入图片描述

把回调函数添加到回调函数队列在这里插入图片描述

回调函数内部实现：

// fs/eventpoll.c
static int ep_poll_callback(wait_queue_t *wait, unsigned mode, int sync, void *key)
{int pwake = 0;unsigned long flags;struct epitem *epi = ep_item_from_wait(wait);struct eventpoll *ep = epi->ep;// 获取自旋锁保护数据结构spin_lock_irqsave(&ep->lock, flags);// 1. 检查事件是否匹配用户设置if (key && !((unsigned long)key & epi->event.events))goto out_unlock;// 2. 如果用户设置了 EPOLLONESHOT，标记为已触发if (epi->event.events & EPOLLONESHOT) {if (epi->event.events & EPOLLIN)epi->event.events &= ~EPOLLIN;if (epi->event.events & EPOLLOUT)epi->event.events &= ~EPOLLOUT;}// 3. 将 epitem 加入就绪队列（如果尚未加入）if (!ep_is_linked(&epi->rdllink)) {list_add_tail(&epi->rdllink, &ep->rdllist);ep_pm_stay_awake(epi);pwake = 1;}// 4. 唤醒阻塞在 epoll_wait 的进程if (pwake && waitqueue_active(&ep->wq))wake_up_locked(&ep->wq);// 5. 如果使用了嵌套 epoll，唤醒父 epollif (waitqueue_active(&ep->poll_wait))pwake++;out_unlock:spin_unlock_irqrestore(&ep->lock, flags);// 6. 如果需要，唤醒父 epollif (pwake)ep_poll_safewake(&ep->poll_wait);return 1;
}
