基于51单片机的温度监测及远程报警系统

news 2025/9/24 12:36:20

具体实现功能

设计介绍

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）LCD1602实时显示当前时间（年月日时分秒）及温度值；
（2）能够按键设定报警阈值，超过阈值声光报警，按键可取消报警；
（3）具备串口通信功能，超过阈值发送当前时间及温度到串口显示。

仿真演示视频：

基于51单片机的温度监测及远程报警系统-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

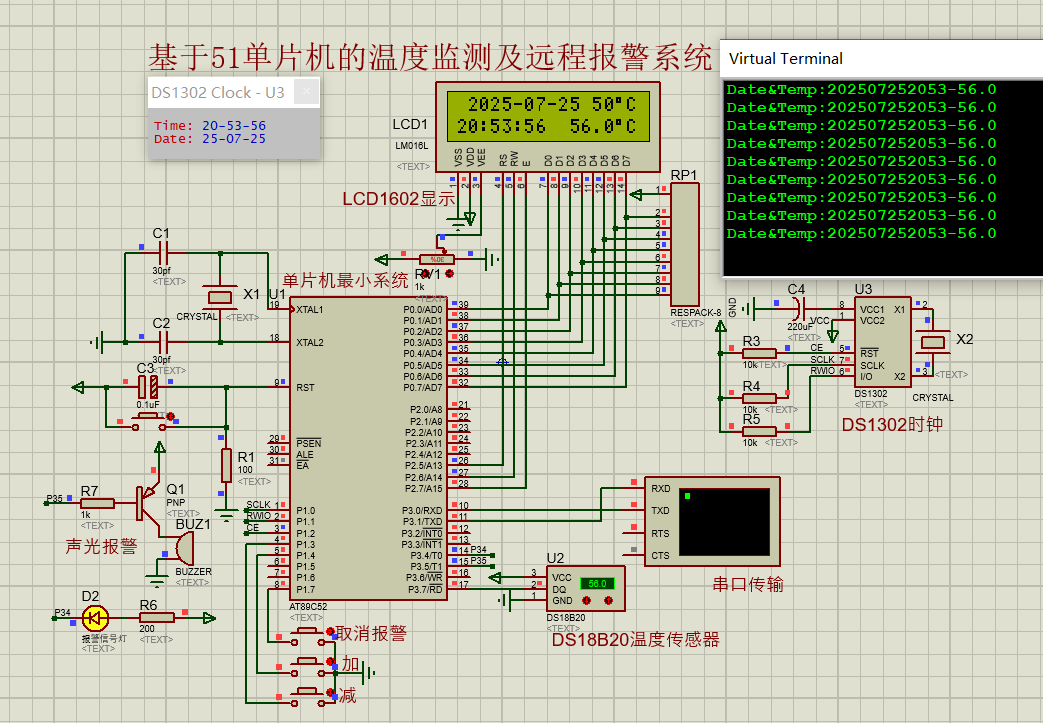

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

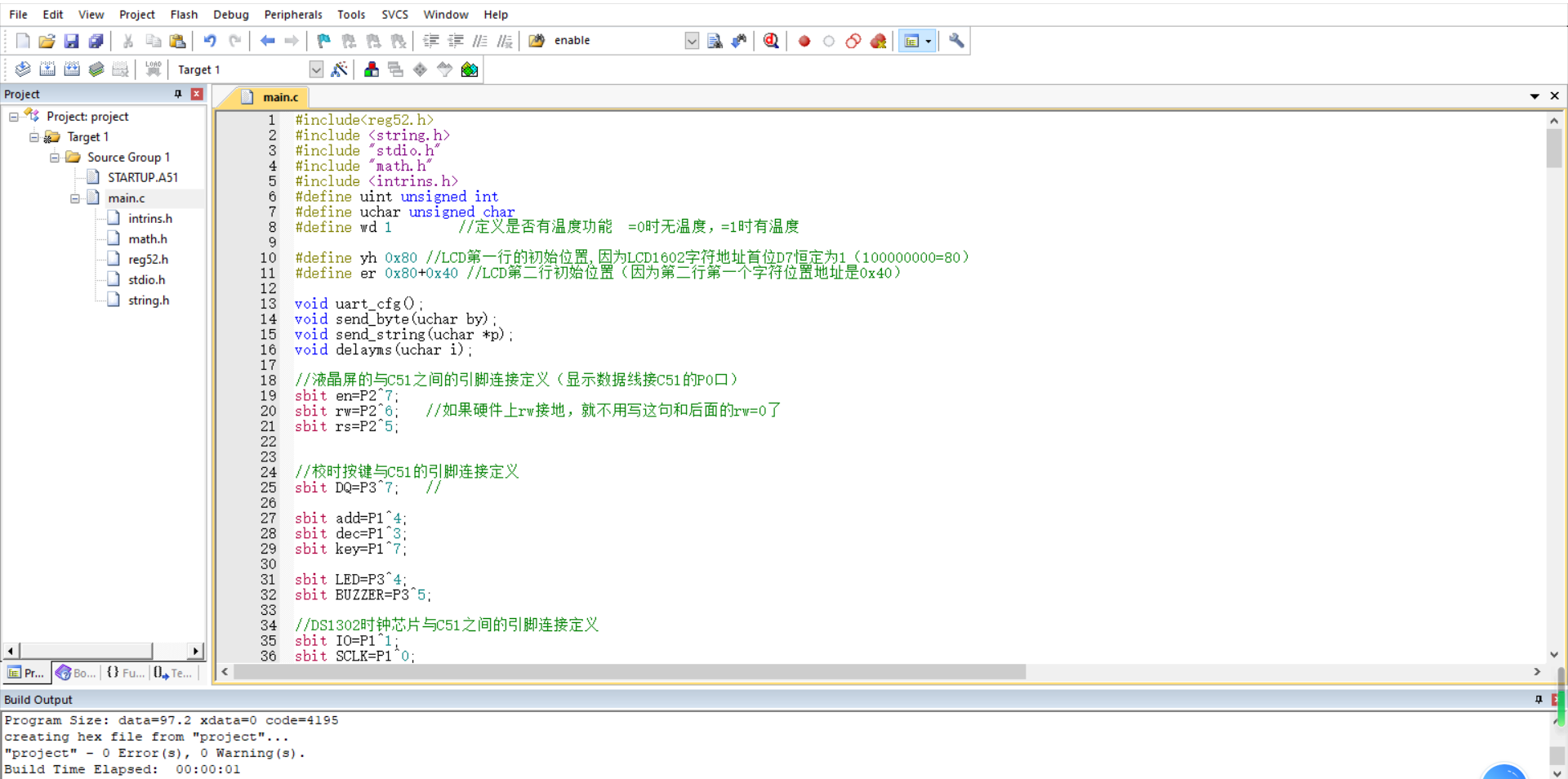

本设计利用KEIL5软件实现程序设计。

主函数如下：

///////////////////////////////////////////////////
//*******************主函数**************************
//***************************************************
void main()
{uchar str[15];uint xiaoshu;char string[30];bit_flag=1;
//	delay(2000);lcd_init();      //调用液晶屏初始化子函数ds1302_init();   //调用DS1302时钟的初始化子函数init();          //调用定时计数器的设置子函数uart_cfg(); //波特率4800    ,0xf9alarm=500;while(1)  //无限循环下面的语句：{	if((flag>=alarm)&&(bit_flag==1)){LED=0;BUZZER=0;}else{LED=1;BUZZER=1;}xiaoshu=flag;if(BUZZER==0){str[0]=0x30+yue/10;str[1]=0x30+yue%10;str[2]=0x30+ri/10;str[3]=0x30+ri%10;str[4]=0x30+shi/10;str[5]=0x30+shi%10;str[6]=0x30+fen/10;str[7]=0x30+fen%10;str[8]='-';str[9]=0x30+xiaoshu/100%10;str[10]=0x30+xiaoshu/10%10;str[11]='.';str[12]=0x30+xiaoshu%10;sprintf(string,"Date&Temp:2025%s\r\n",str);send_string(string);delayms(100); }if(key==0){bit_flag=0;}//读取秒时分周日月年七个数据（DS1302的读寄存器与写寄存器不一样）：miao = BCD_Decimal(read_1302(0x81));fen = BCD_Decimal(read_1302(0x83));shi  = BCD_Decimal(read_1302(0x85));ri  = BCD_Decimal(read_1302(0x87));yue = BCD_Decimal(read_1302(0x89));nian=BCD_Decimal(read_1302(0x8d));//week=BCD_Decimal(read_1302(0x8b));     //不读取，直接通过日期计算得到//显示温度、秒、时、分数据： if(wd){ flag=ReadTemperature();write_temp(10,flag);//显示温度，从第二行第12个字符后开始显示}write_temp1(12,alarm);//显示温度，从第二行第12个字符后开始显示write_sfm(6,miao);//秒，从第二行第8个字后开始显示（调用时分秒显示子函数）write_sfm(3,fen);//分，从第二行第5个字符后开始显示write_sfm(0,shi);//小时，从第二行第2个字符后开始显示//显示日、月、年数据：write_nyr(9,ri);//日期，从第二行第9个字符后开始显示write_nyr(6,yue);//月份，从第二行第6个字符后开始显示write_nyr(3,nian);//年，从第二行第3个字符后开始显示if(add==0){alarm=alarm+1;if(alarm>=999){alarm=999;}}if(dec==0){alarm--;if(alarm<=0){alarm=0;}}	 }
}

程序运行结果如图：
