STM32_08_中断（☆☆☆）

news 2025/9/24 10:57:36

中断介绍

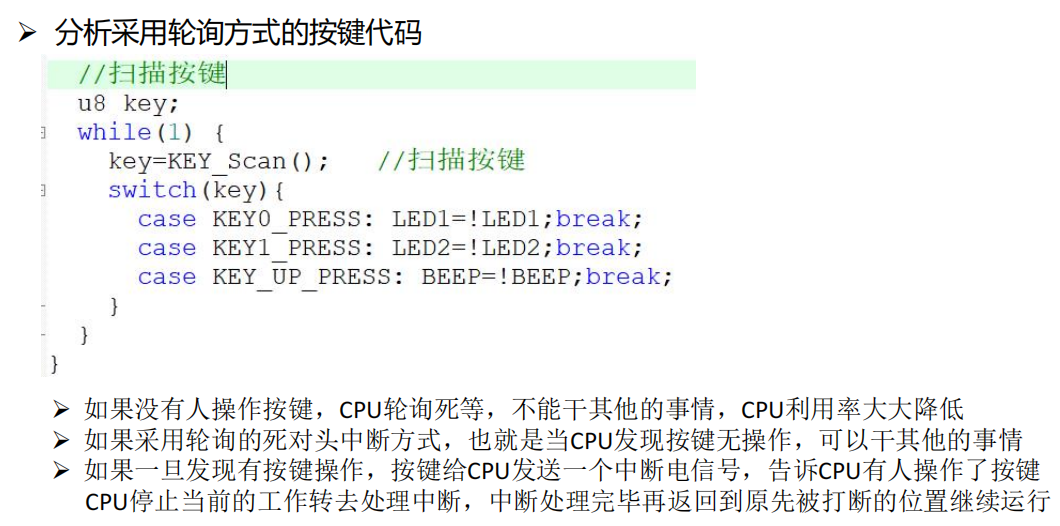

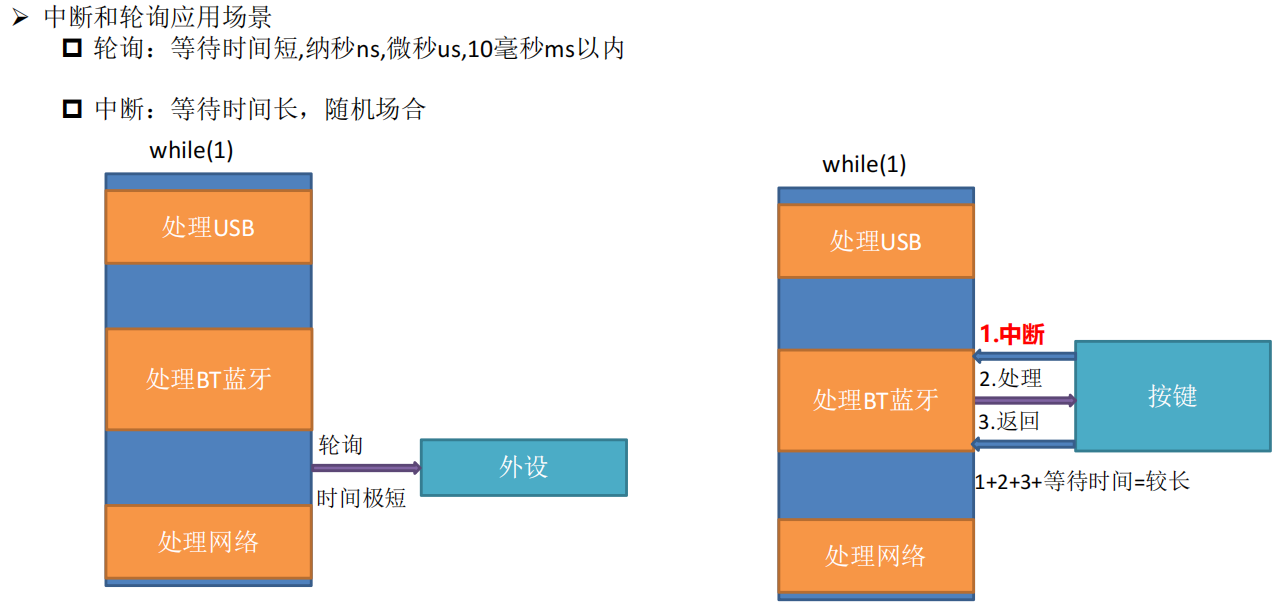

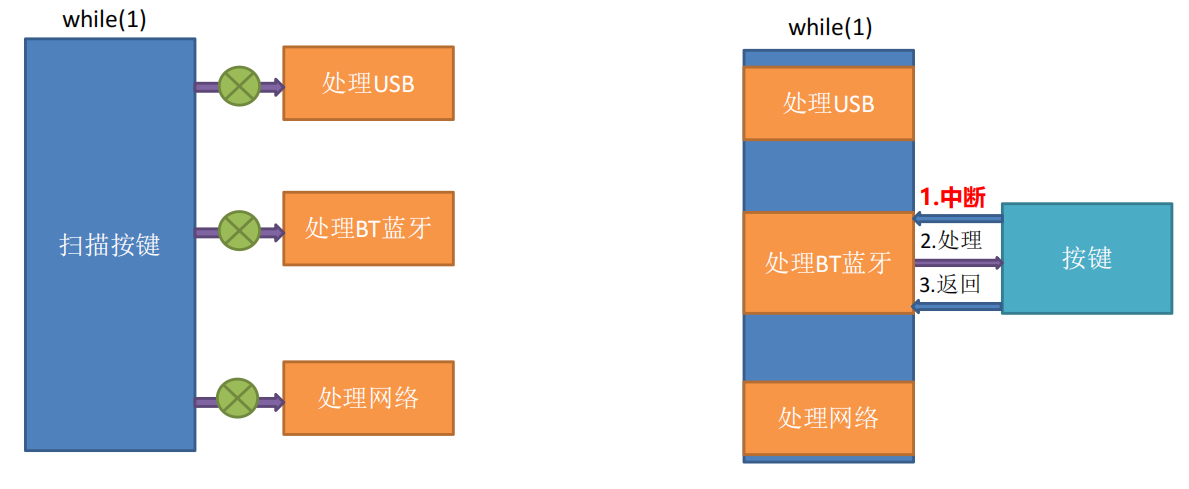

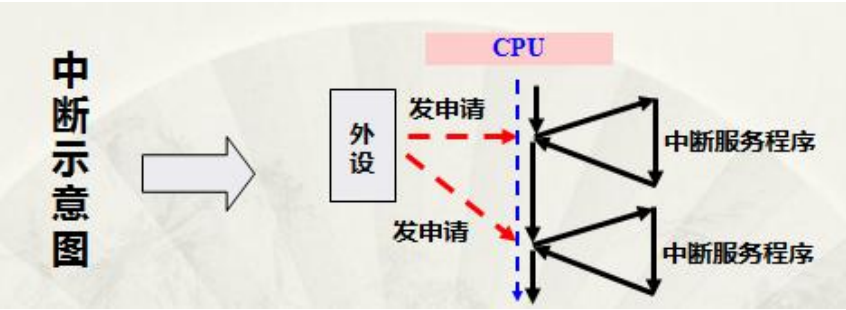

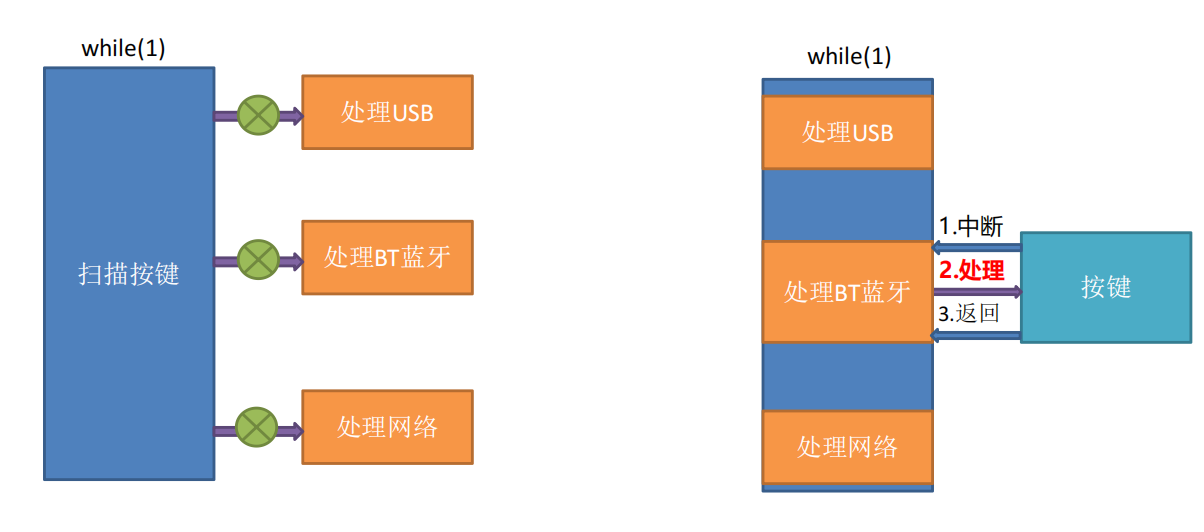

中断和轮询

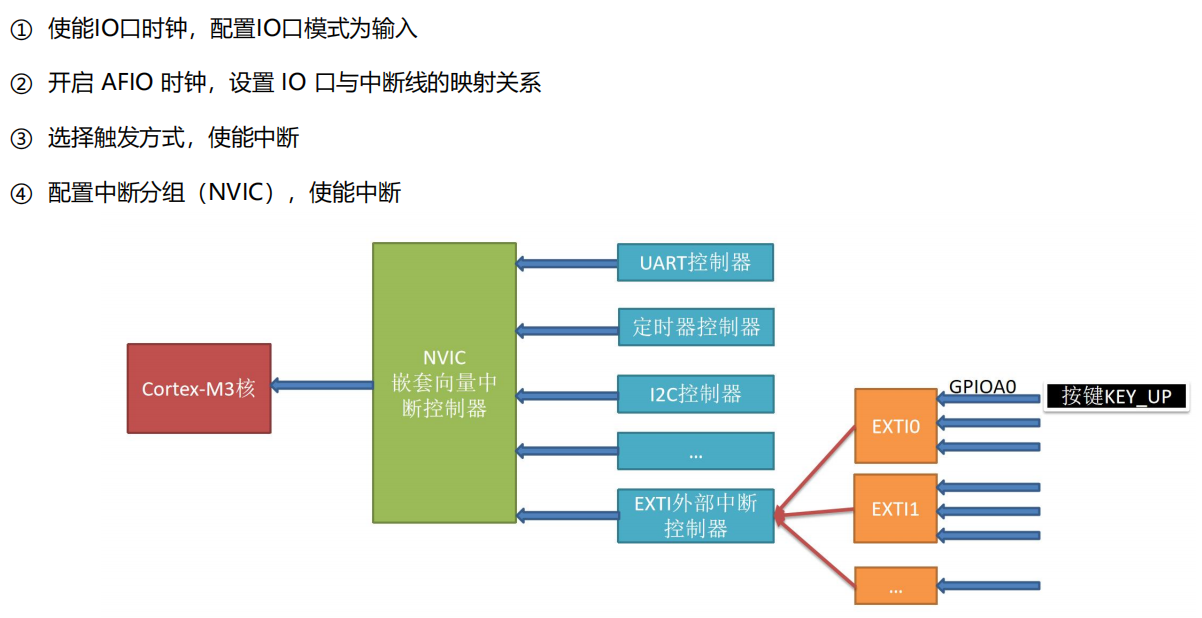

中断的硬件连接

EXTI0

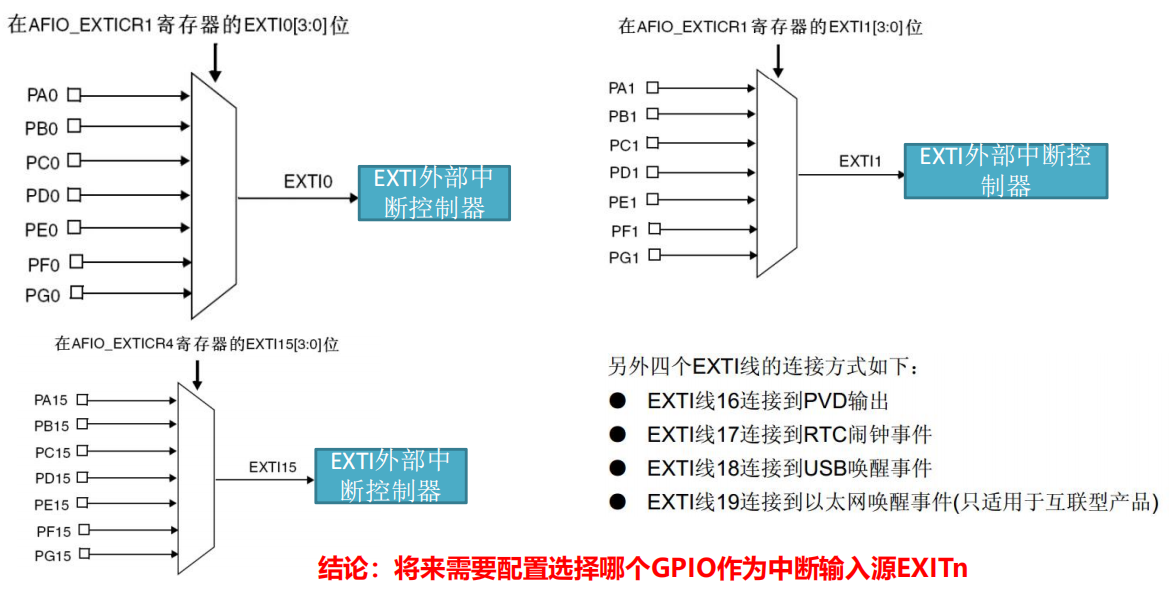

  • 类似这种梯形就是多选一，例如PB1这个引脚的电平变化会映射到EXTI1硬联。
  • STM32 通过SYSCFG（或 F1 系列的 AFIO）的 EXTICR 配置寄存器，将特定 GPIO 引脚（如 PA0、PB1 等）“绑定” 到对应的 EXTI 中断线（EXTIn）；当该引脚发生电平变化（上升沿、下降沿等）时，就会触发对应 EXTI 线，进而产生中断请求或事件信号。
  • 通过AFIO_EXTICRx配置GPIO线上的外部中断/事件，而如果想让GPIO线映射过来，首先要使能AFIO时钟。

  1. GPIO变化过程映射到EXTI线上

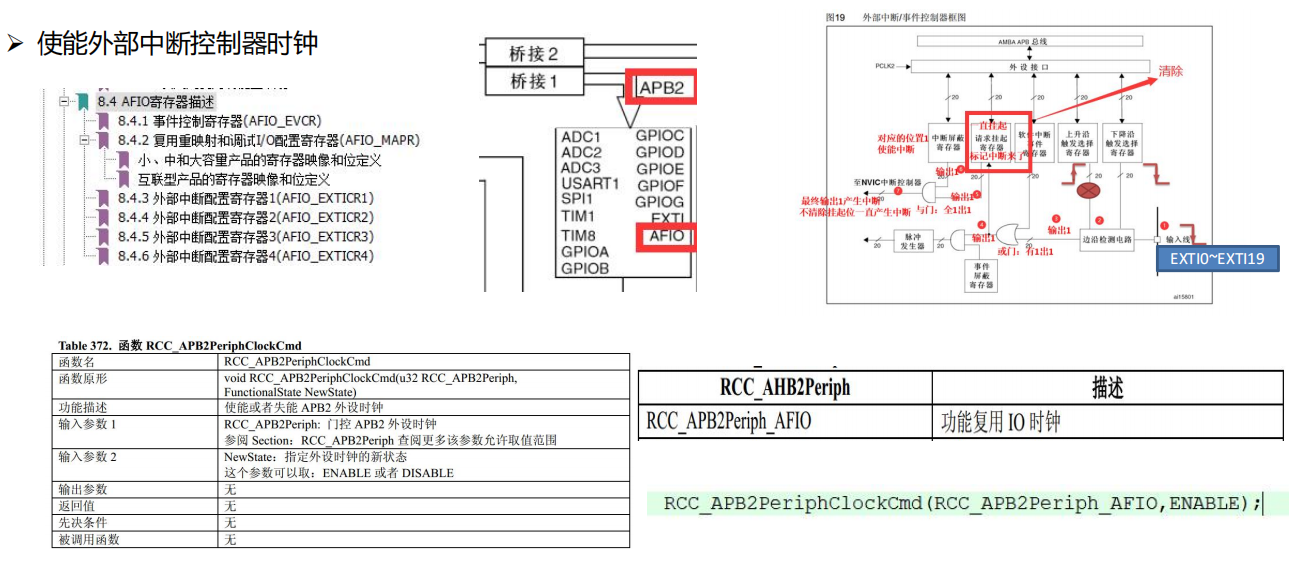

    打开AFIO时钟

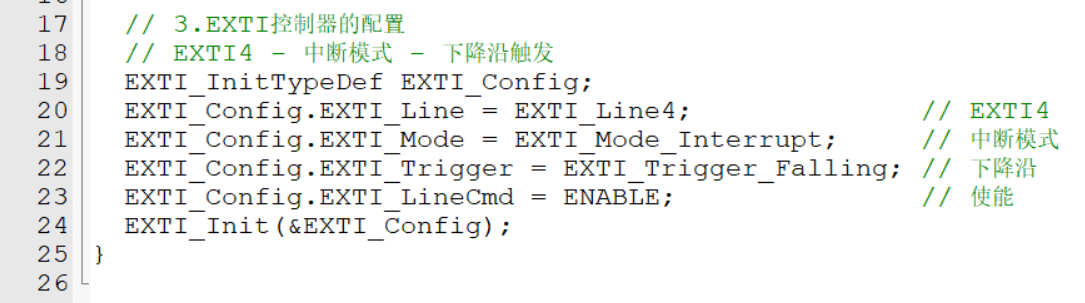

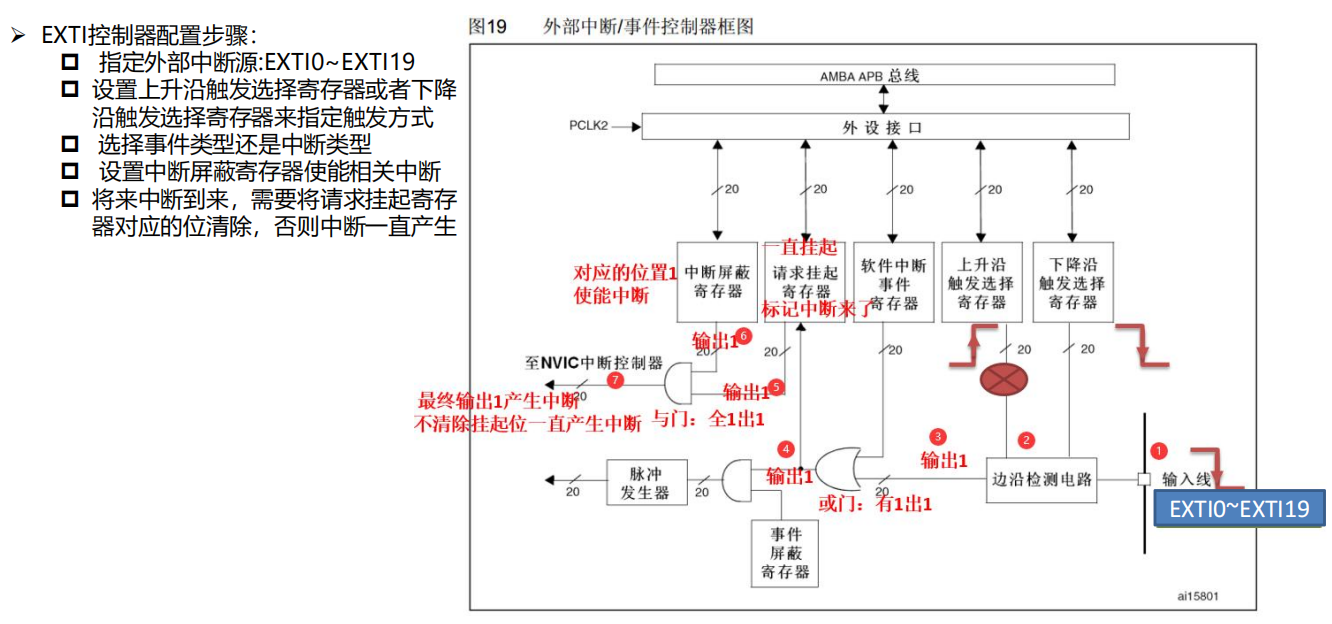

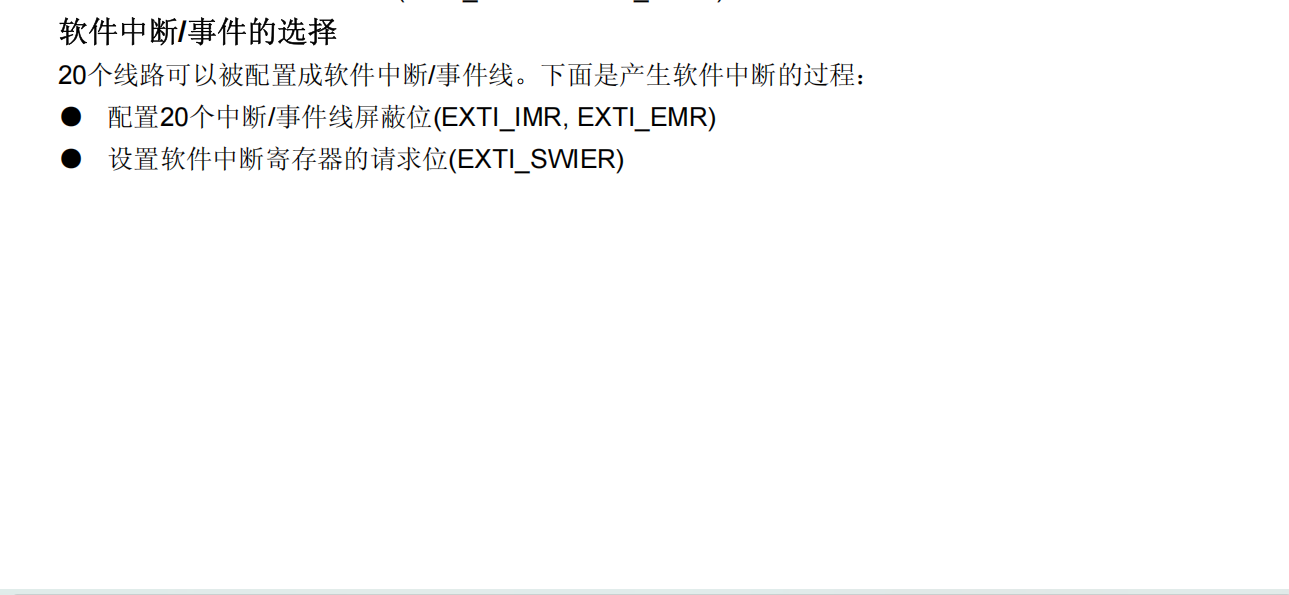

  2. EXTI控制器内部

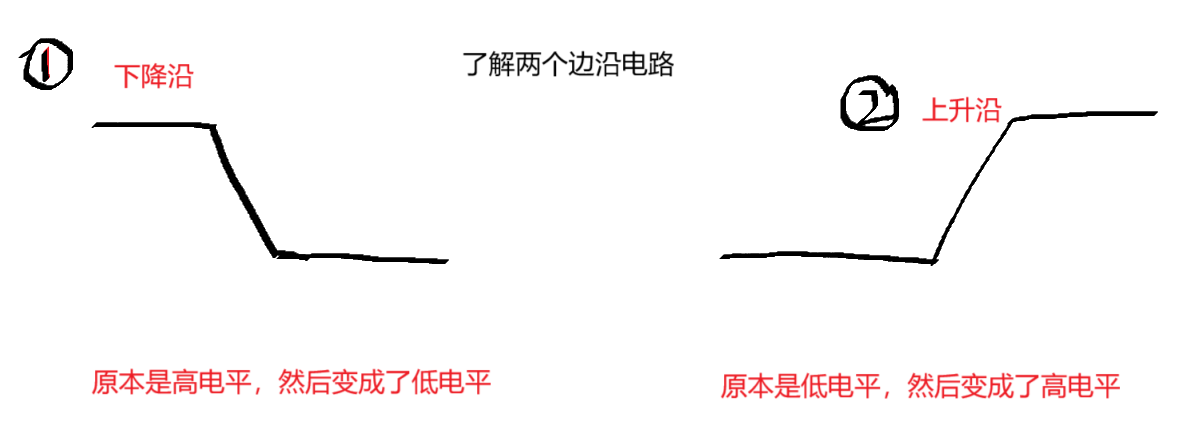

    上升沿/下降沿
    中断/事件
    清除中断到来位
    使能中断 - 不能屏蔽

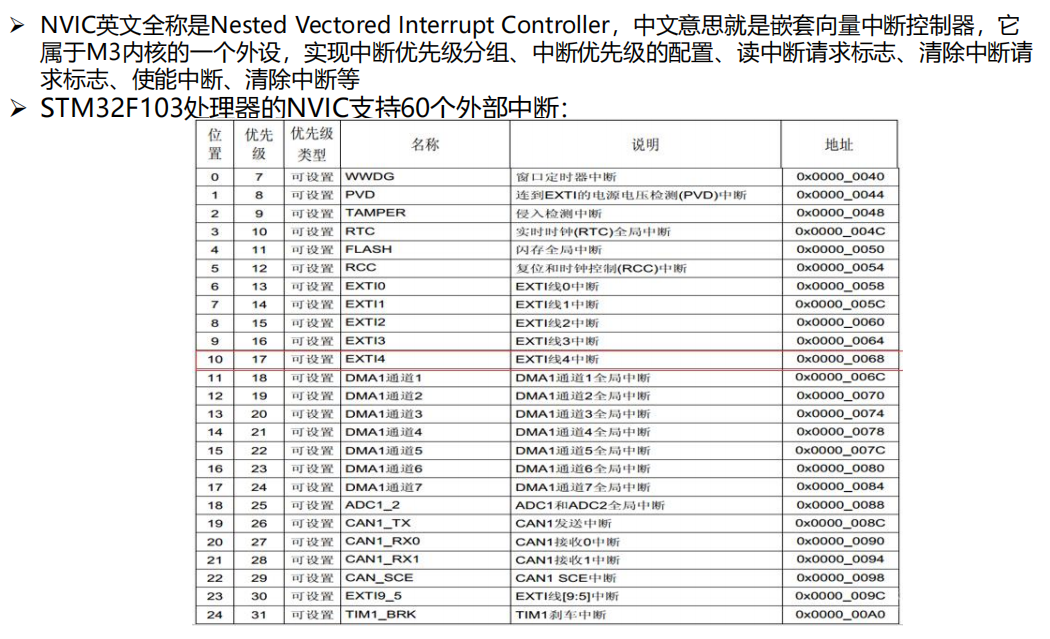

NVIC介绍

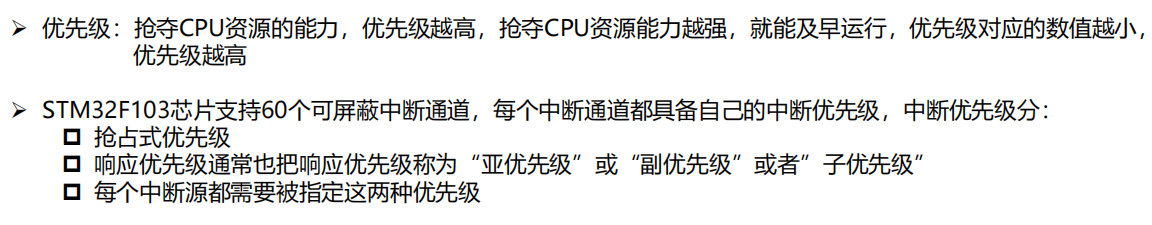

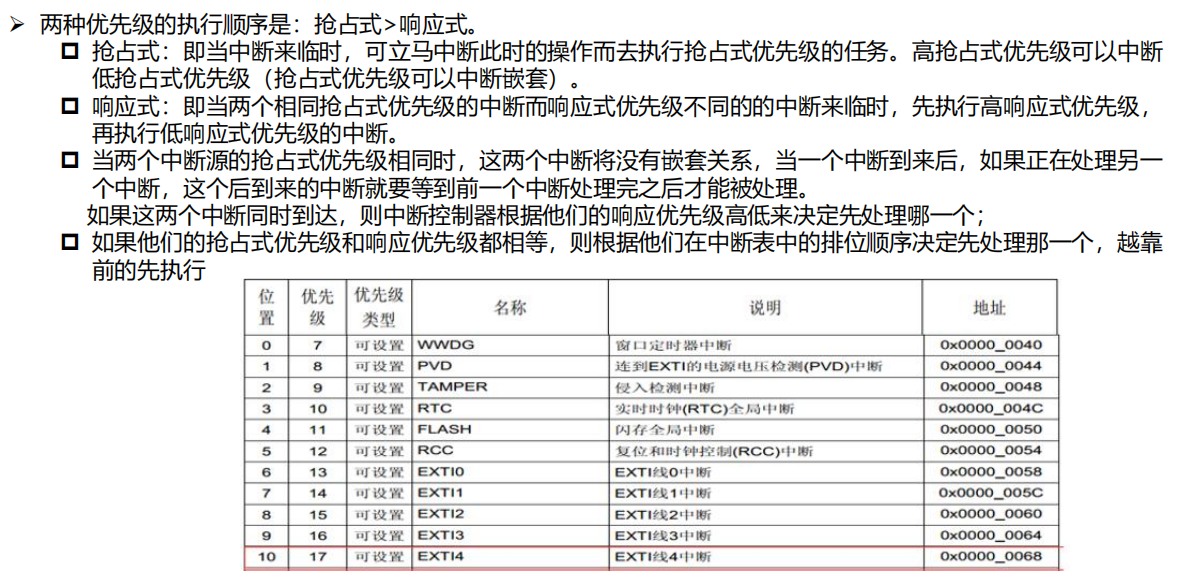

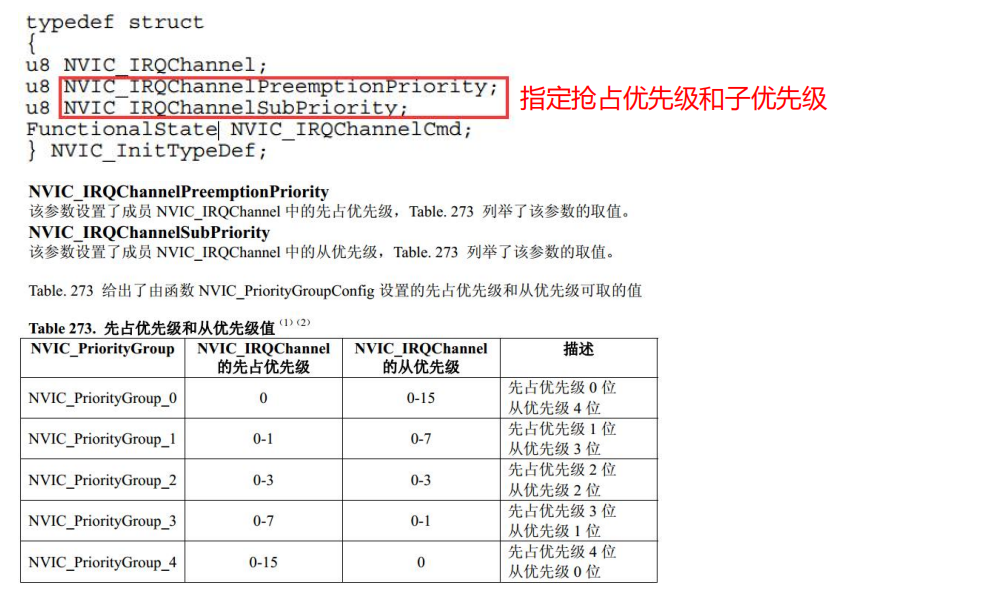

NVIC中断优先级

速记：抢占式优先级是主优先级，响应优先级是子优先级。

  1. 中断A:主1子0
    中断B:主0子2
    -> 同时到 -> B
  2. 中断A:主1子0
    中断B:主0子2
    -> A先到,执行, B到了 -> B会抢占A的资源
  3. 中断A:主1子0
    中断B:主1子2
    -> 同时到 -> A先执行
  4. 中断A:主1子0
    中断B:主1子2
    -> B先到, 执行, A到了 -> A不会抢占B的资源
  5. 中断A:主1子2
    中断B:主1子2
    -> 同时到 -> 看表（谁在前谁先运行）

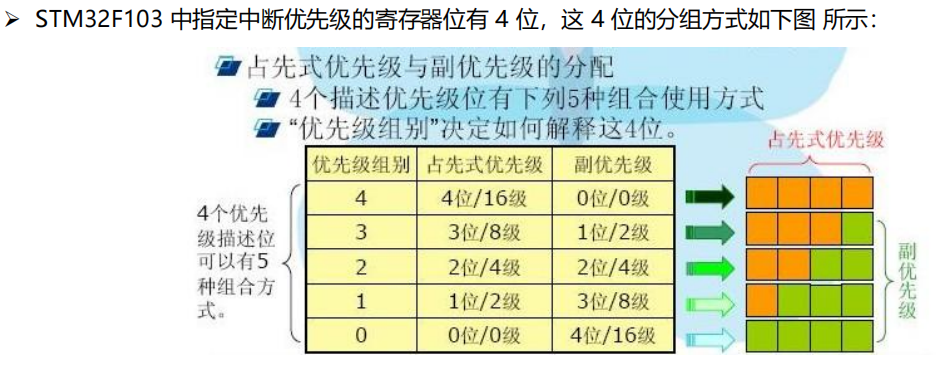

4bit:
主4子0
主:0-15子:                                        （ < 2的n次方）
主3子1
主:0-7子:0-1
主2子2
主:0-3子:0-3
主1子3
主:0-1子:0-7
主0子4
主: 子:0-15

外部EXTI配置

中断处理

思考：

PA0 - EXTI0 - EXTI - NVIC - CPU
谁触发的中断?
EXTI0触发的中断 ，并不是PA0，是PA0映射到了EXTI0，EXTI0一步步触发的中断。

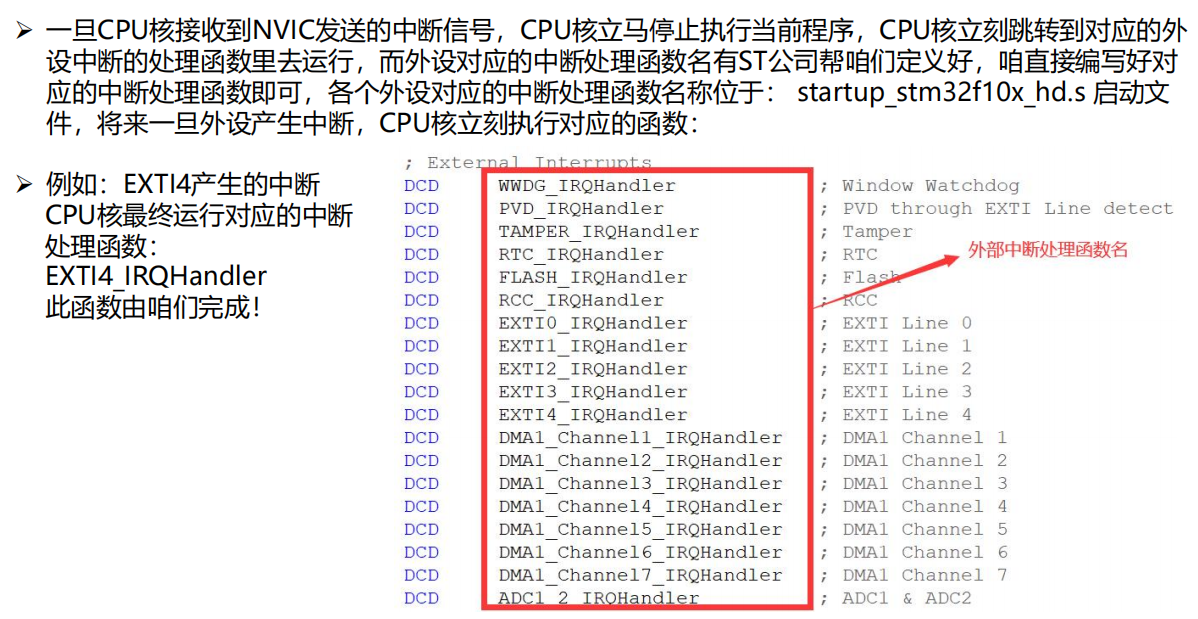

stm32 - 中断处理函数 - 名字定好了  - 启动文件中
打开启动文件: XXX_IRQHandler
EXTI0_IRQHandler
1.中断处理函数
2.EXIT0触发的中断调用该函数
中断处理函数没有定义, 需要开发人员自定义

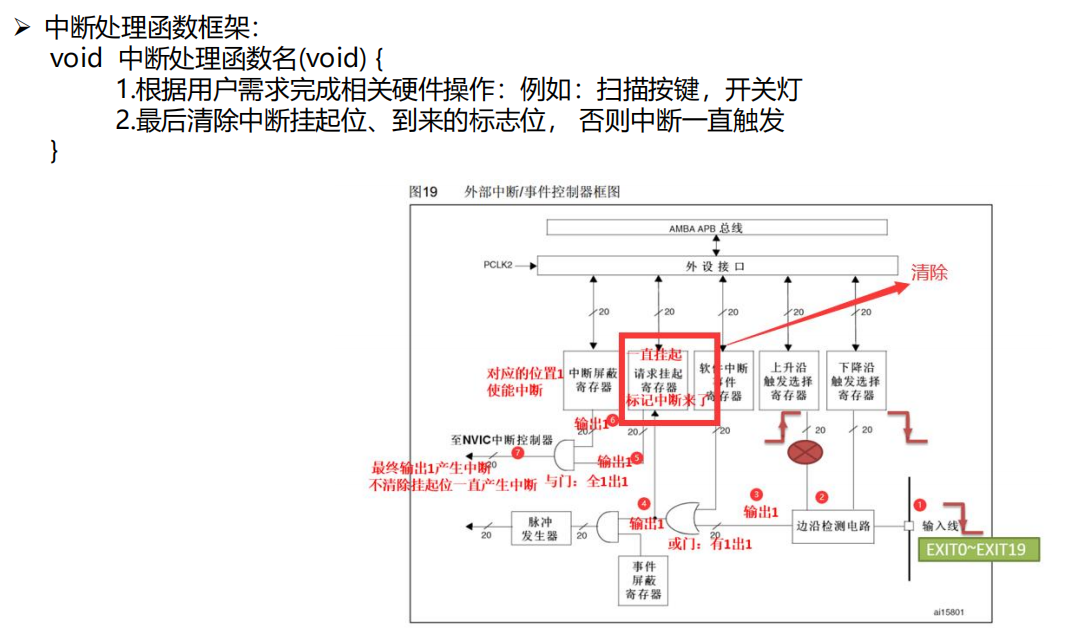

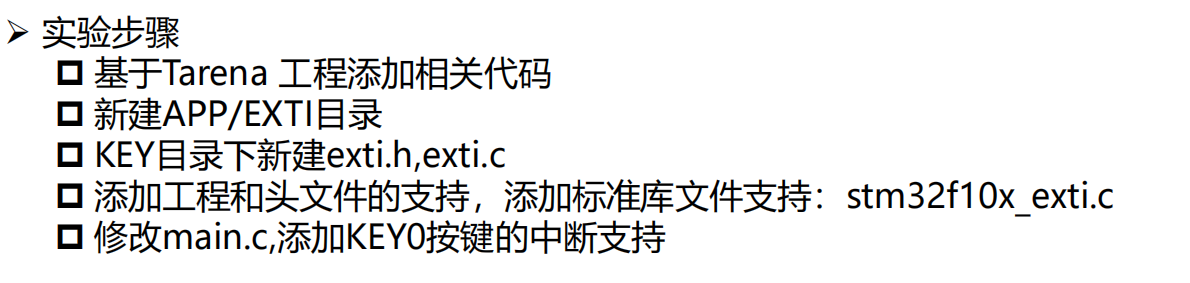

中断处理流程

中断处理函数

1.APP/EXTI目录
2.APP/EXTI
新建exti.c exti.h
3.添加工程组/ C/C++头文件路径
4.工程组添加 stm32f10x_exti.c - EXTI库函数

KEY0按键

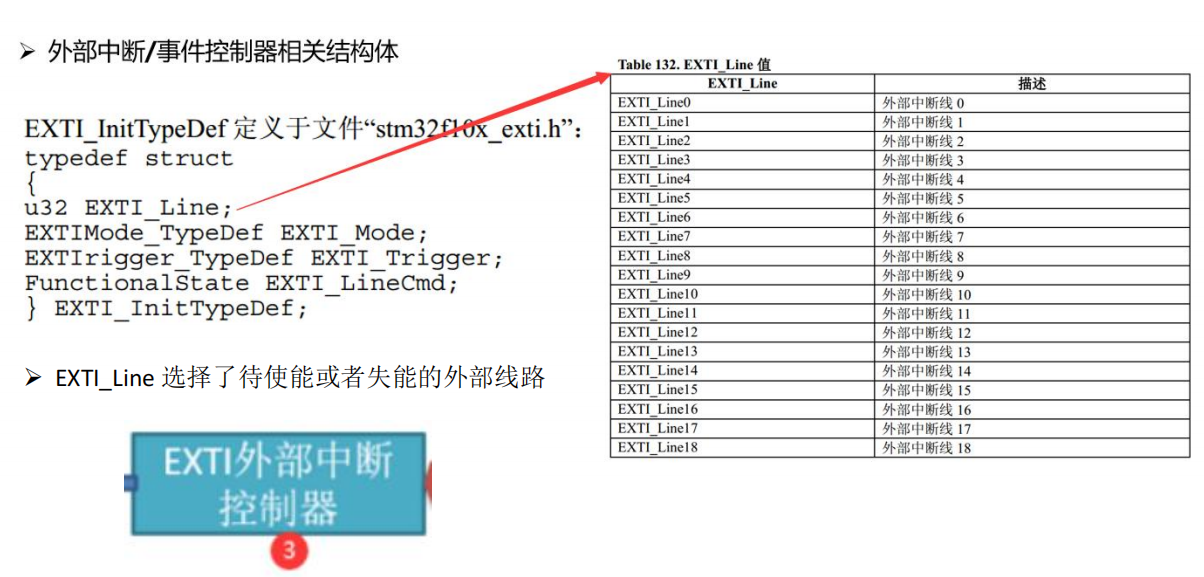

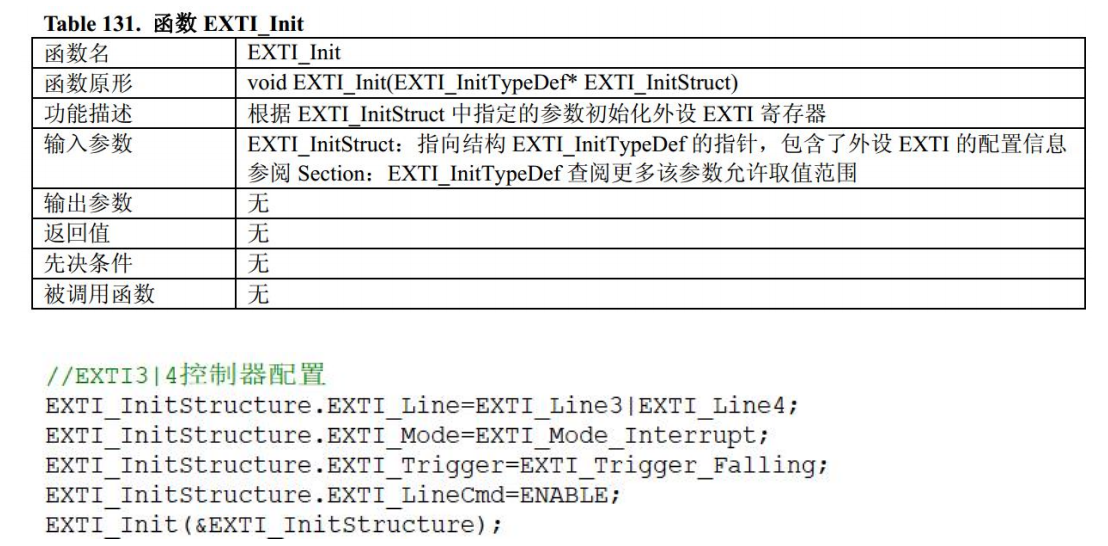

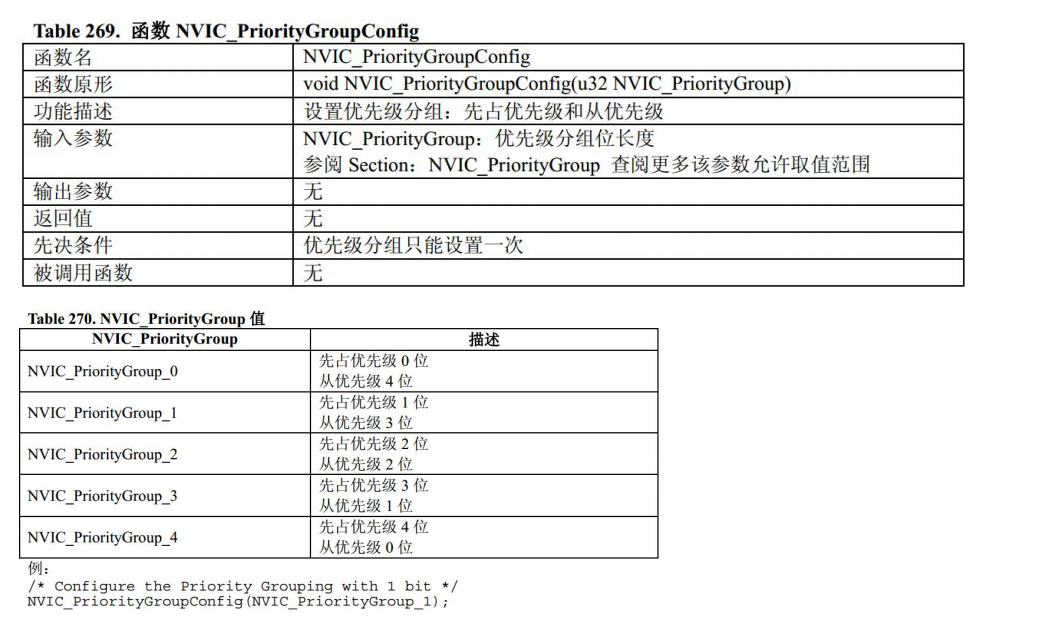

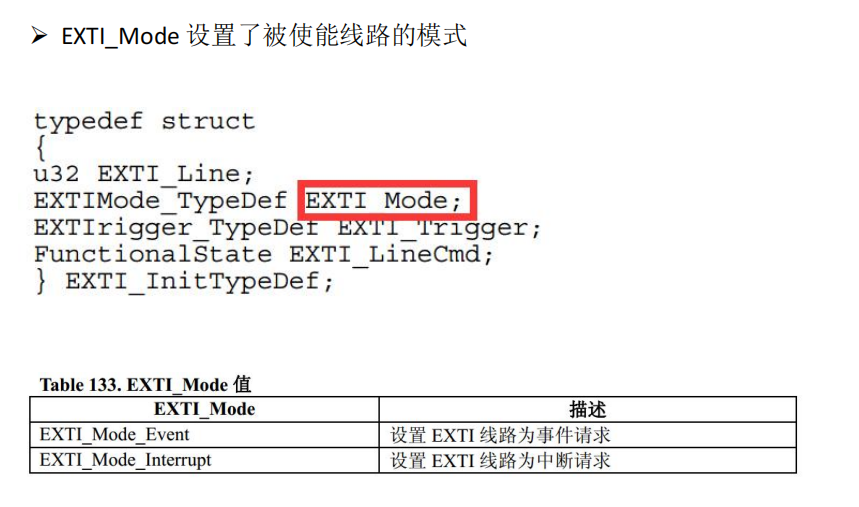

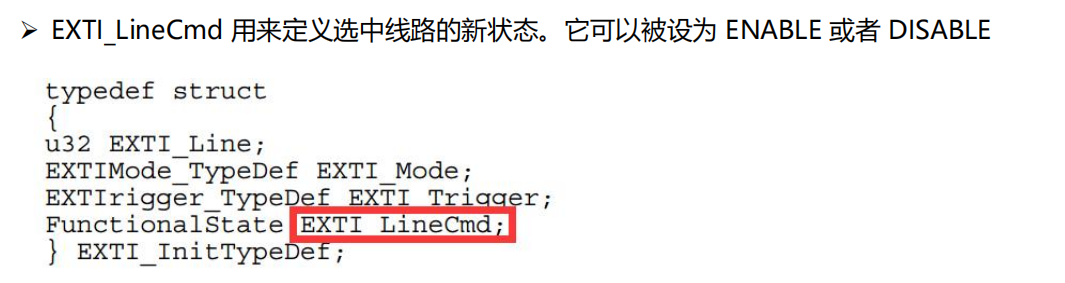

相关库函数和结构体

代码示例：

KEY0按键

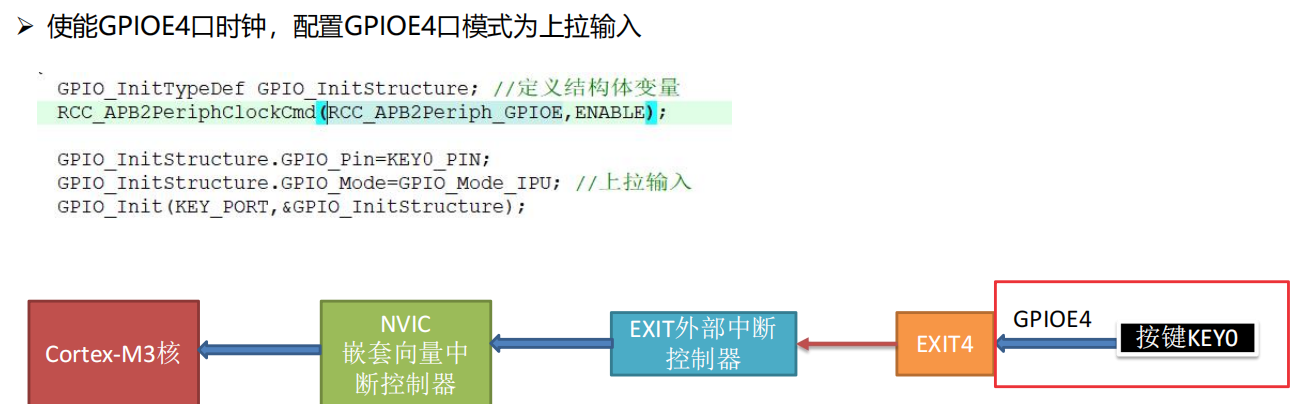

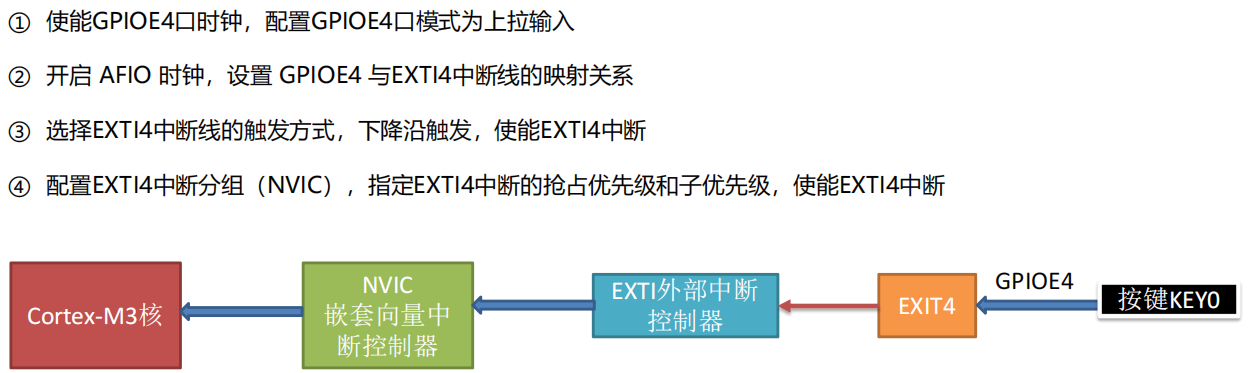

思路：

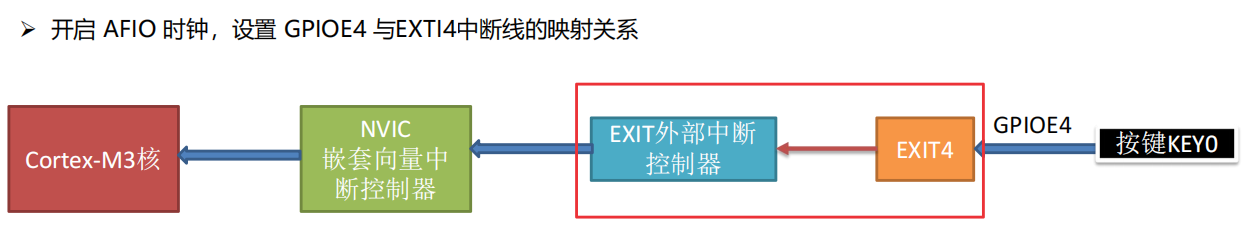

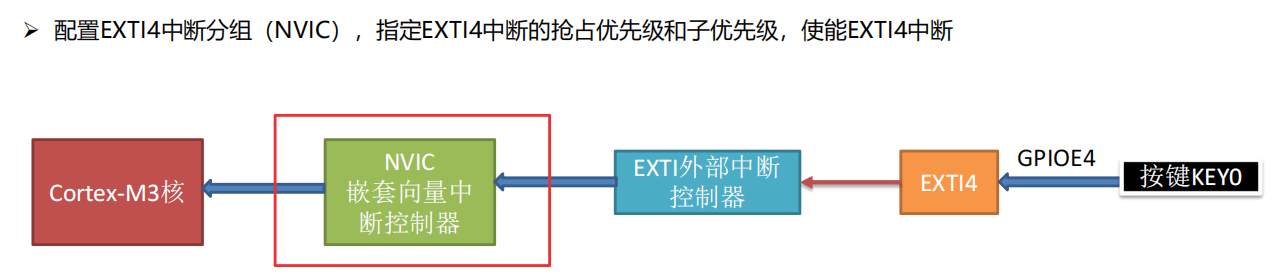

KEY0一旦按下，GPIOE4就映射到了EXTI4上，然后会有一个下降沿，EXTI4设置中断模式，又能检测下降沿，然后发送一个中断信号到NVIC，NVIC发现是EXTI4的中断，给你分配了一个主优先级和子优先级，然后NVIC把中断信号发送到CPU里。

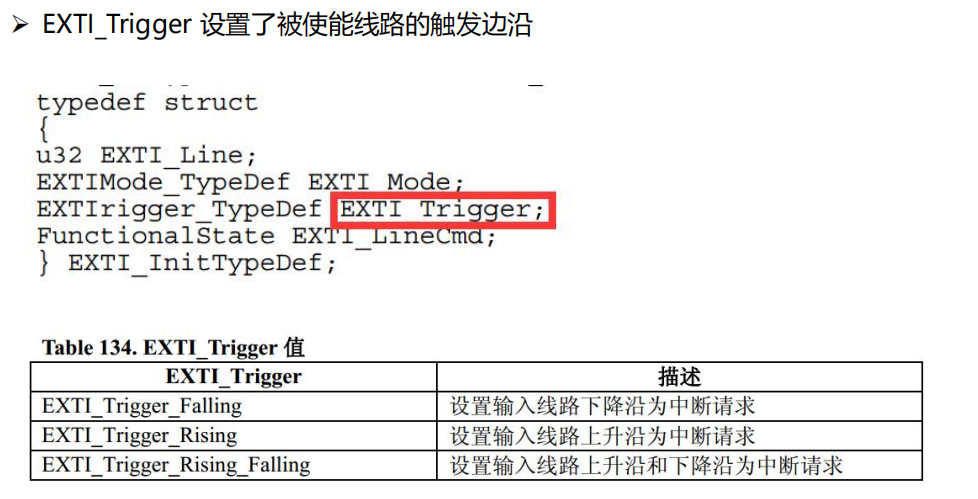

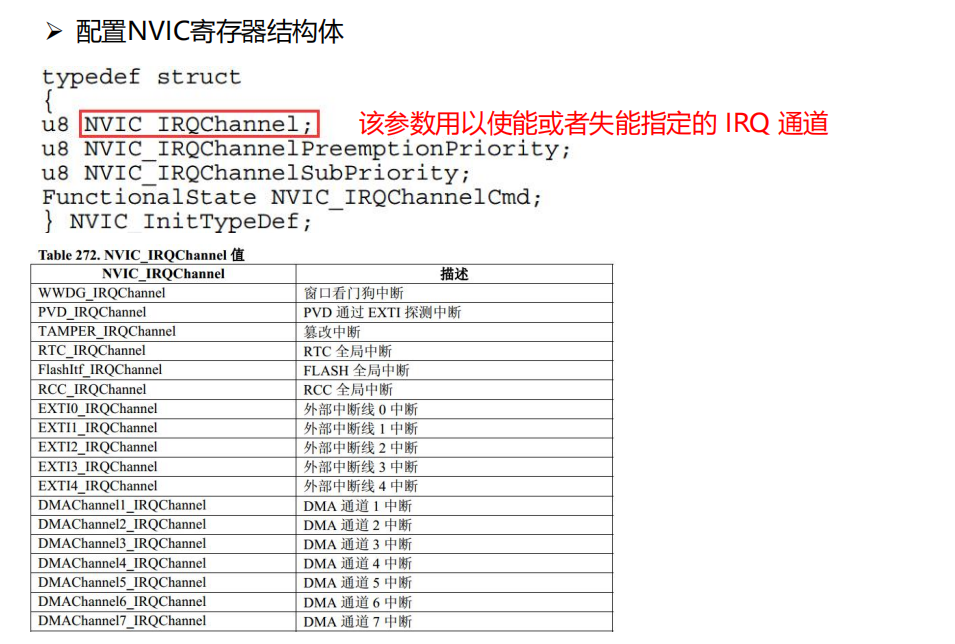

相关库函数和结构体

代码示例：

注意：

EXTI和NVIC有时钟，但是它们自动使能。IRQn在stm32f10x.h头文件的第167行，下面就是各个中断源。

xxxx_IRQn - 中断源 - 谁触发的中断 -

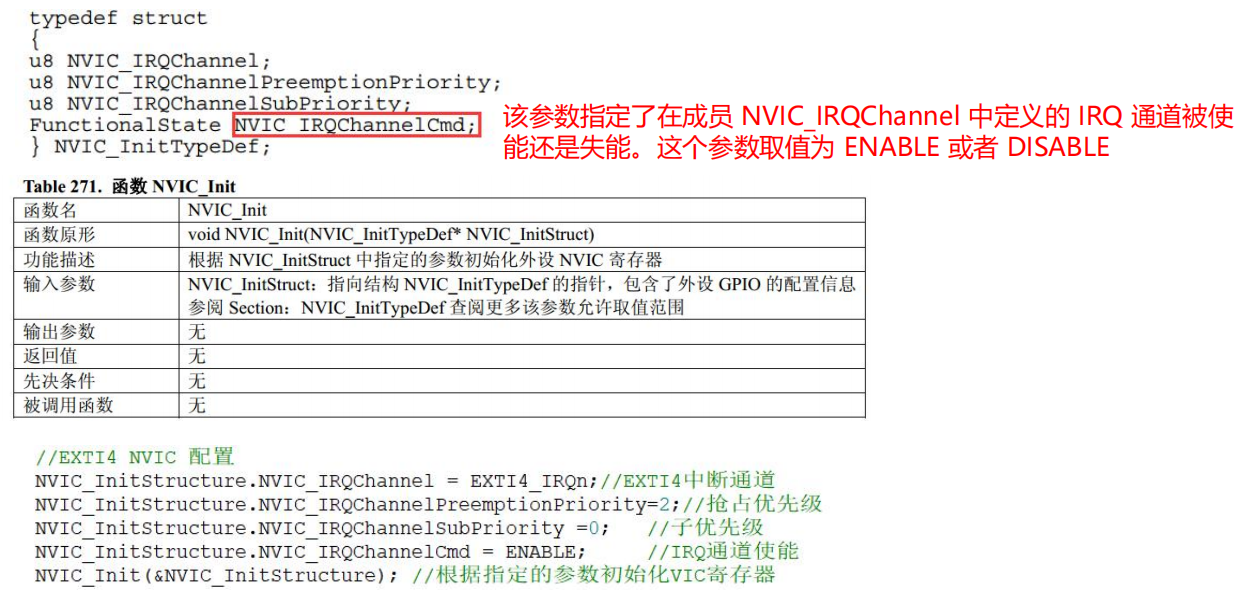

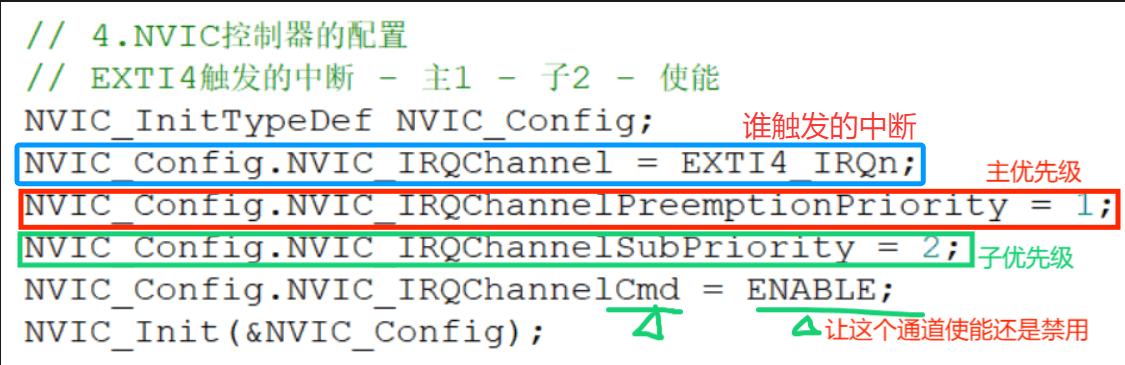

NVIC_InitTypeDef - IRQChannel - 赋值

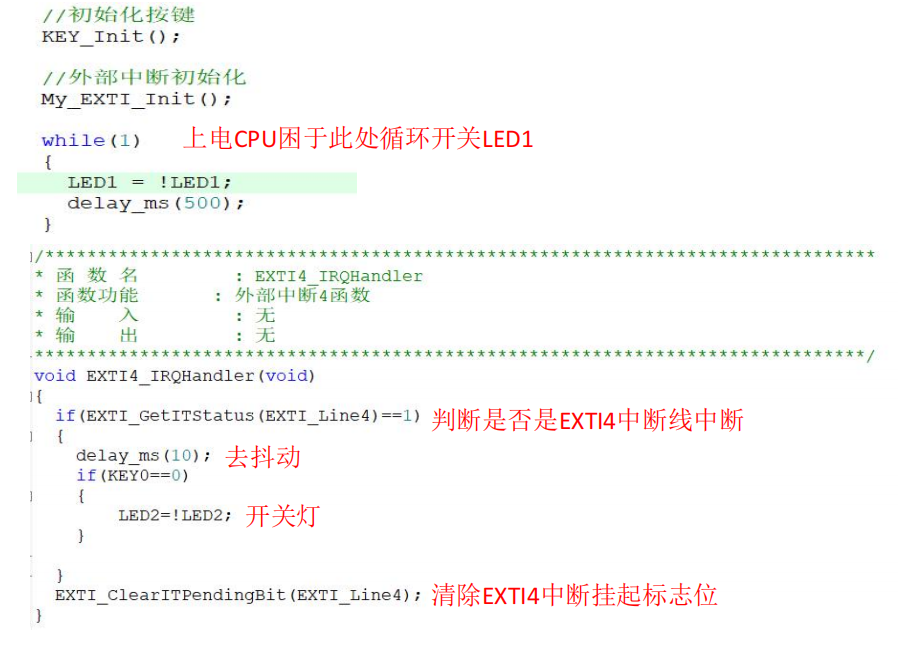

接下来调用中断处理函数

实战演练

代码示例：

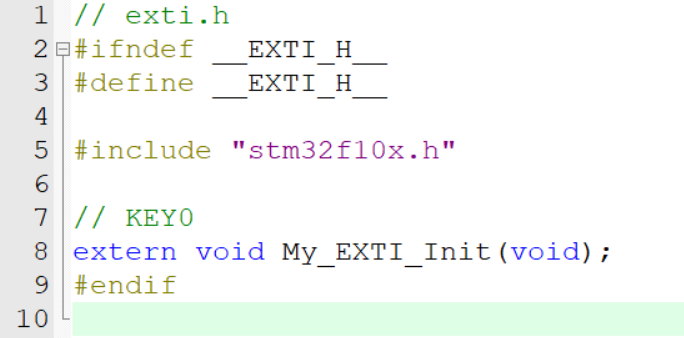

exti.h：

// exti.h
#ifndef __EXTI_H__
#define __EXTI_H__#include "stm32f10x.h"// KEY0
extern void My_EXTI_Init(void);
#endif

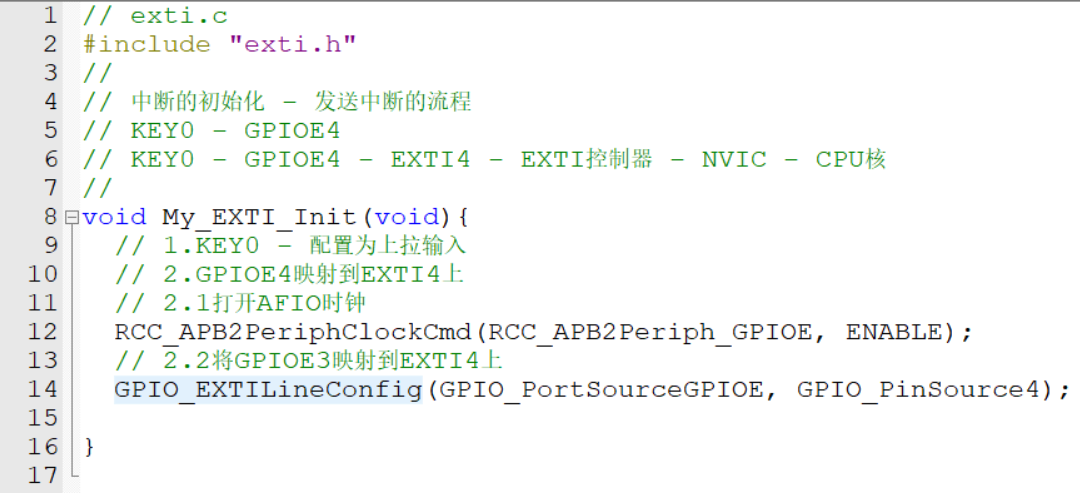

exti.c：

// exti.c
#include "exti.h"
#include "systick.h"
#include "beep.h"
#include "key.h"
//
// 中断的初始化 - 发送中断的流程
// KEY0 - GPIOE4
// KEY0 - GPIOE4 - EXTI4 - EXTI控制器 - NVIC - CPU核
//
void My_EXTI_Init(void){// 1.KEY0 - 配置为上拉输入// 2.GPIOE4映射到EXTI4上// 2.1打开AFIO时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);// 2.2将GPIOE3映射到EXTI4上GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource4);// 3.EXTI控制器的配置// EXTI4 - 中断模式 - 下降沿触发EXTI_InitTypeDef EXTI_Config;EXTI_Config.EXTI_Line = EXTI_Line4;							 // EXTI4EXTI_Config.EXTI_Mode = EXTI_Mode_Interrupt;		 // 中断模式EXTI_Config.EXTI_Trigger = EXTI_Trigger_Falling; // 下降沿EXTI_Config.EXTI_LineCmd = ENABLE;							 // 使能EXTI_Init(&EXTI_Config);// 4.NVIC控制器的配置// EXTI4触发的中断 - 主1 - 子2 - 使能NVIC_InitTypeDef NVIC_Config; NVIC_Config.NVIC_IRQChannel = EXTI4_IRQn; // EXTI4触发的中断NVIC_Config.NVIC_IRQChannelPreemptionPriority = 1;NVIC_Config.NVIC_IRQChannelSubPriority = 2;NVIC_Config.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_Config);
}
//
// 中断处理函数到启动文件(.s)中找
// 中断处理函数
// 触发该函数 - KEY0按下 - 蜂鸣器控制
//
void EXTI4_IRQHandler(void){// 判断是否是EXTI4触发的中断if(EXTI_GetITStatus(EXTI_Line4) == SET){// 业务处理delay_ms(10); // 去抖动if(KEY0 == 0)BEEP = !BEEP;}// 清除中断到来位EXTI_ClearITPendingBit(EXTI_Line4);
}

main.c：

// main.c
#include "stm32f10x.h"
#include "led.h"
#include "beep.h"
#include "system.h"
#include "systick.h"
#include "key.h"
#include "exti.h"int main(void)

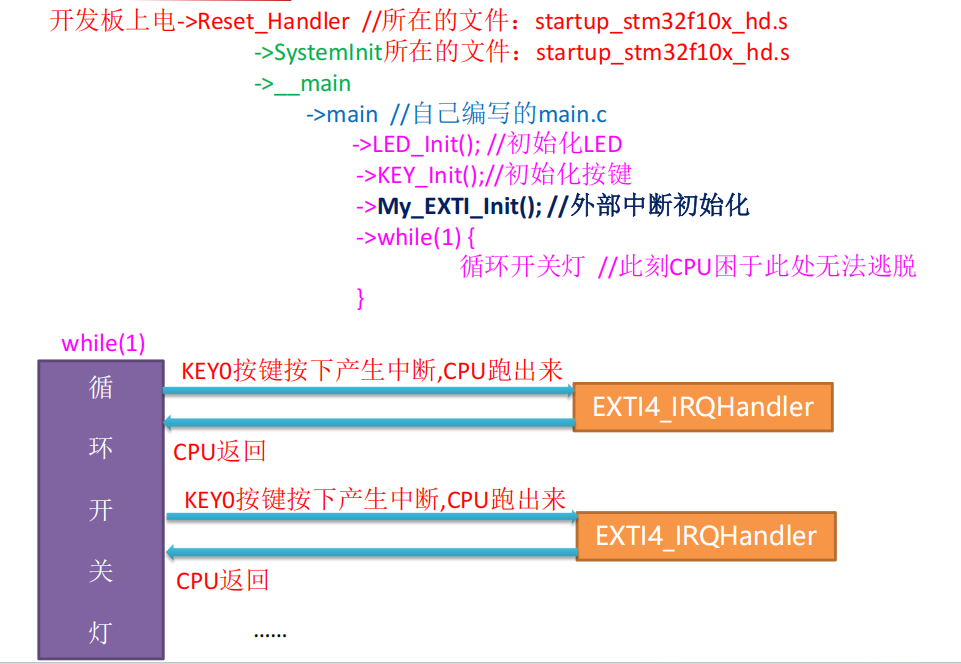

{// |--|--|NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);// LED初始化 LED_Init();// BEEP初始化 BEEP_Init();// systick初始化 Systick_Init();// KEY初始化KEY_Init();// EXTI初始化// 作用：按下KEY0 - EXTI4 - EXTI -NVIC -> 中断信号 -> CPU核My_EXTI_Init();while(1){// 业务逻辑 - 做其他事情LED1 = !LED1;delay_ms(1000);}// 启动文件 - main函数 - 初始化 - while(1)// while(1) -------(1)-----------------> 执行//								 ^CPU核// 								/// 按下KEY0->中断信号//										CPU核从(1)停止 -> 执行中断处理函数//																		EXTI4_IRQHandler//																    执行完返回(1)继续
}

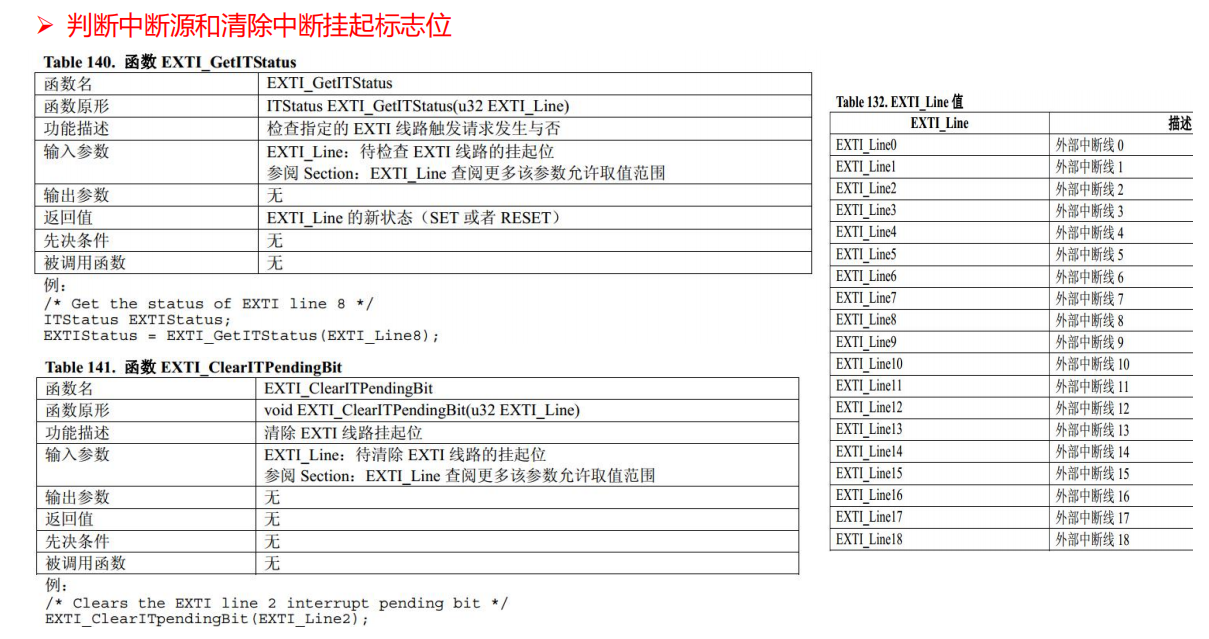

补充：

  1. 和中断相关的三类函数:
    xxx_ITConfig            - 打开/关闭控制器的某个中断
    xxx_GetITStatus         - 判断某个中断是否到来
    xxx_ClearITPendingBit   - 中断中断到来位
  2. EXTI_GetITStatus(EXTI_Line4) == SET的作用
    例如:
    EXTI6触发了中断, 调用其中断处理函数
    // EXTI5 6 7 8 9 触发的中断调用该函数
    // 问 - 是哪个硬件线触发的中断调用的该函数
    void EXTI9_5_IRQHandler(void){
    if(EXTI_GetITStatus(EXTI_Line5) == SET){...}
    else if(EXTI_GetITStatus(EXTI_Line6) == SET){...}
    else if(EXTI_GetITStatus(EXTI_Line7) == SET){...}
    else if(EXTI_GetITStatus(EXTI_Line8) == SET){...}
    else if(EXTI_GetITStatus(EXTI_Line9) == SET){...}
    }

拓展：

循环开关灯，按下key0触发中断，开启蜂鸣器；按下key_up触发中断，关闭蜂鸣器。

。

KEY_UP使用中断来触发:
PA0 - 下拉输入
低电平 - 高电平 - 低电平
检测 - 上升沿
谁触发的中断 - EXTI0

初始化函数:
1.PA0 映射到EXTI0
2.EXTI配置 - EXTI0, 中断模式, 上升沿, 使能
3.NVIC配置 - EXTI0, 主1, 子0, 使能

中断处理函数:
EXTI0_IRQHandler

exti.c：

// exti.c
#include "exti.h"
#include "systick.h"
#include "beep.h"
#include "key.h"
//
// 中断的初始化 - 发送中断的流程
// KEY0 - GPIOE4
// KEY0 - GPIOE4 - EXTI4 - EXTI控制器 - NVIC - CPU核
// KEY_UP - GPIOA0 - EXTI0 - EXTI控制器 - NVIC - CPU核
//
void My_EXTI_Init(void){// 1.KEY0 - 配置为上拉输入// 1.2KEY_UP配置为下拉输入// 2.GPIOE4映射到EXTI4上// 2.1打开AFIO时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);// 2.2将GPIOE3映射到EXTI4上GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource4);// 2.2将GPIOA0映射到EXTI0上GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);// 3.EXTI控制器的配置// EXTI4 - 中断模式 - 下降沿触发EXTI_InitTypeDef EXTI_Config;EXTI_Config.EXTI_Line = EXTI_Line4;							 // EXTI4EXTI_Config.EXTI_Mode = EXTI_Mode_Interrupt;		 // 中断模式EXTI_Config.EXTI_Trigger = EXTI_Trigger_Falling; // 下降沿EXTI_Config.EXTI_LineCmd = ENABLE;							 // 使能EXTI_Init(&EXTI_Config);// 3.2EXTI0 - 中断模式 - 上升沿触发EXTI_Config.EXTI_Line = EXTI_Line0;EXTI_Config.EXTI_Mode = EXTI_Mode_Interrupt;EXTI_Config.EXTI_Trigger = EXTI_Trigger_Rising;EXTI_Config.EXTI_LineCmd = ENABLE;EXTI_Init(&EXTI_Config);// 4.NVIC控制器的配置// EXTI4触发的中断 - 主1 - 子2 - 使能NVIC_InitTypeDef NVIC_Config; NVIC_Config.NVIC_IRQChannel = EXTI4_IRQn; // EXTI4触发的中断NVIC_Config.NVIC_IRQChannelPreemptionPriority = 1;NVIC_Config.NVIC_IRQChannelSubPriority = 2;NVIC_Config.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_Config);// 4.2EXTI0触发的中断 - 主1 - 子0 - 使能NVIC_Config.NVIC_IRQChannel = EXTI0_IRQn;NVIC_Config.NVIC_IRQChannelPreemptionPriority = 1;NVIC_Config.NVIC_IRQChannelSubPriority = 0;NVIC_Config.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_Config);
}
//
// 中断处理函数到启动文件(.s)中找
// 中断处理函数
// 触发该函数 - KEY0按下 - 蜂鸣器控制
//
void EXTI4_IRQHandler(void){// 判断是否是EXTI4触发的中断if(EXTI_GetITStatus(EXTI_Line4) == SET){// 业务处理delay_ms(10); // 去抖动if(KEY0 == 0)BEEP = 1;}// 清除中断到来位EXTI_ClearITPendingBit(EXTI_Line4);
}void EXTI0_IRQHandler(void){// 判断是否是EXTI0触发的中断if(EXTI_GetITStatus(EXTI_Line0) == SET){// 业务处理delay_ms(10);if(KEY_UP == 1)BEEP = 0;}// 清除中断到来位EXTI_ClearITPendingBit(EXTI_Line0);
}

main.c：

// main.c
#include "stm32f10x.h"
#include "led.h"
#include "beep.h"
#include "system.h"
#include "systick.h"
#include "key.h"
#include "exti.h"int main(void)
{// |--|--|NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);// |--|--|NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);// LED初始化 LED_Init();// BEEP初始化 BEEP_Init();// systick初始化 Systick_Init();// KEY初始化KEY_Init();// EXTI初始化// 作用：按下KEY0 - EXTI4 - EXTI -NVIC -> 中断信号 -> CPU核My_EXTI_Init();while(1){// 业务逻辑 - 做其他事情LED1 = !LED1;delay_ms(1000);}// 启动文件 - main函数 - 初始化 - while(1)// while(1) -------(1)-----------------> 执行//								 ^CPU核// 								/// 按下KEY0->中断信号//										CPU核从(1)停止 -> 执行中断处理函数//																		EXTI4_IRQHandler//																    执行完返回(1)继续
}
