工业视觉缺陷检测算法总结：从传统到深度学习，5类核心算法

🎯工业视觉缺陷检测算法总结：从传统到深度学习，5类核心算法

在工业视觉缺陷检测中，“算法选不对，一切都白费”——明明用灰度阈值就能搞定的电池极片漏涂，偏用深度学习导致开发成本翻倍；该用模板匹配的手机壳划痕检测，却用边缘检测导致误判率飙升。其实工业场景中没有“万能算法”，关键是让算法特性匹配缺陷特征：传统算法快、成本低，适合简单缺陷；深度学习擅处理复杂场景，但需数据支撑。今天我们拆解5类核心算法，讲清每类算法的原理、适用场景、优缺点，帮你快速选对“不漏判、高效率”的算法。

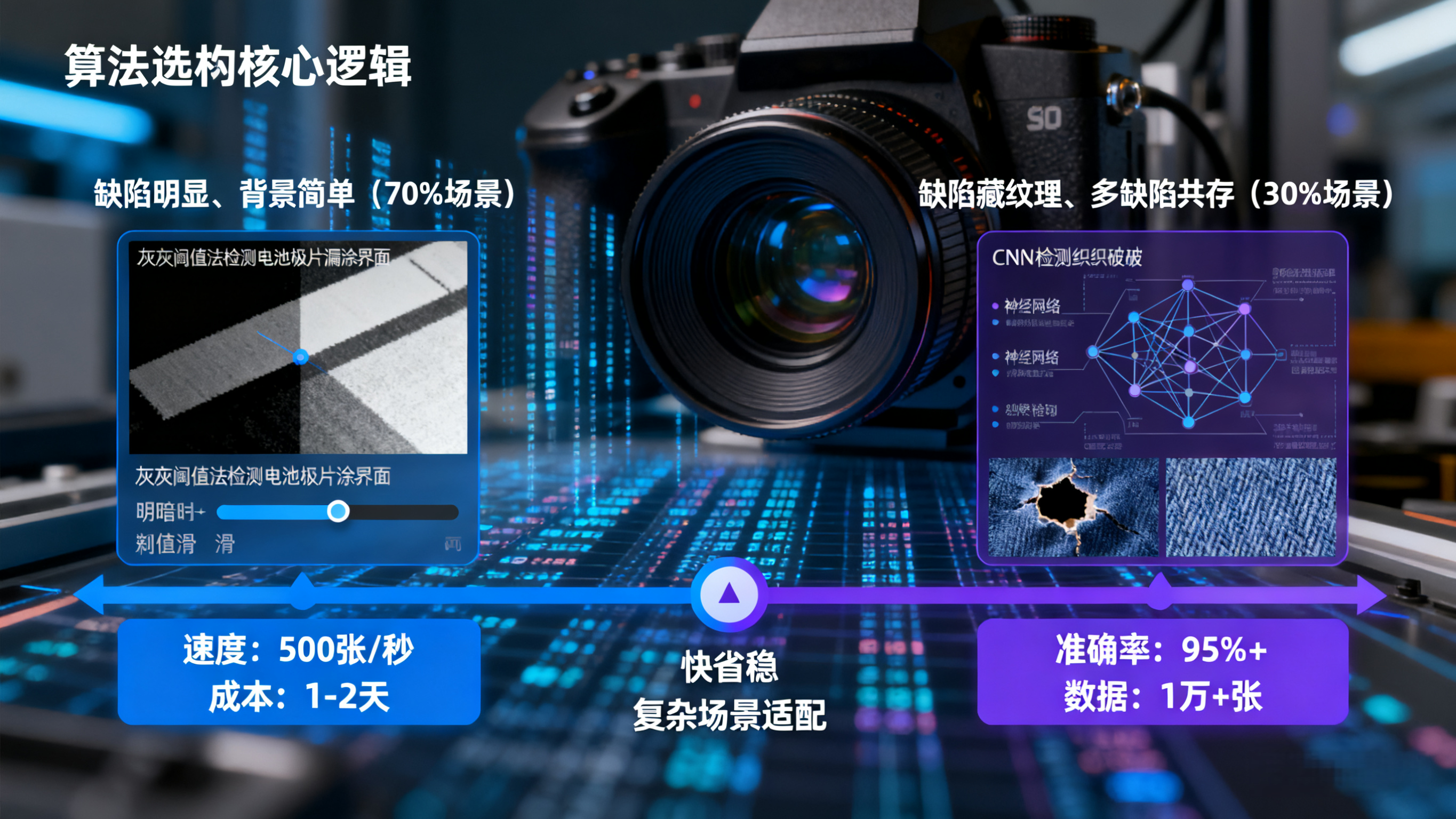

🎯一、先明确：算法选型的核心逻辑——不是“选先进”，是“选适配”

工业缺陷检测算法的本质是“从图像中提取缺陷特征并判断”，选型时无需纠结“技术新旧”，重点看3个维度：

1. 缺陷与背景的差异：比如漏涂和背景灰度差大，用简单算法就行；织物破洞藏在纹理里，需深度学习；
2. 精度与速度需求：高速流水线（如每秒500件）要选快算法（如灰度阈值）；半导体微米级检测要选高精度算法（如深度学习+边缘检测）；
3. 开发与维护成本：传统算法不用标注数据，深度学习需1万+张标注图，小项目选前者更划算。

工业中最常用的算法分两大阵营：传统视觉算法（适合简单缺陷，占70%场景）和深度学习算法（适合复杂缺陷，占30%场景），我们逐一拆解。

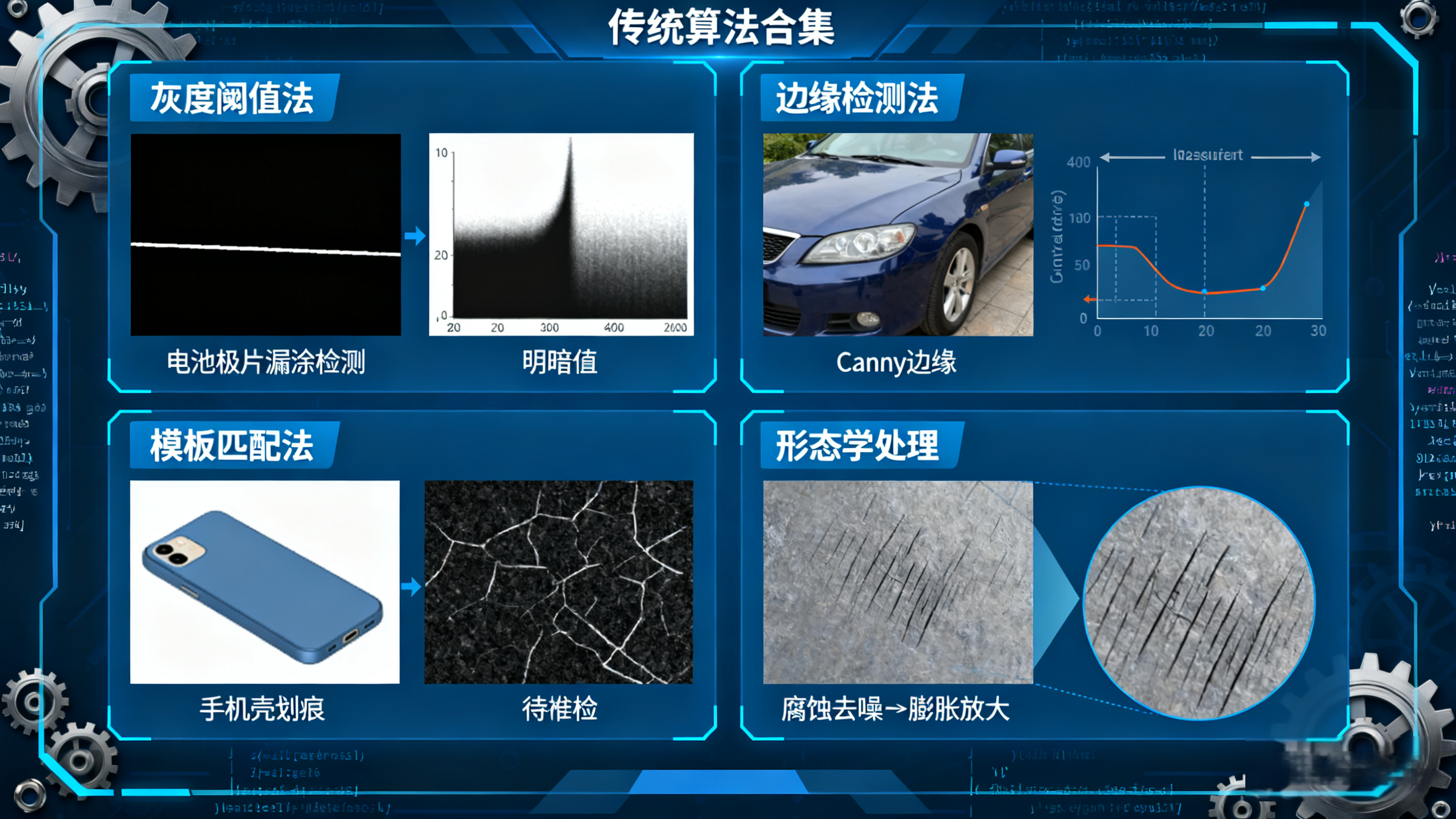

🎯二、传统视觉算法：快、省、稳，70%工业场景够用

传统算法基于“人工设计特征”，无需数据训练，开发快、成本低，适合缺陷特征明显、背景简单的场景，核心有4类：

1. 灰度阈值法：“找明暗差，最简单高效”

• 原理：用一个“灰度值标准”把图像分成两部分——缺陷区（灰度低于/高于标准）和背景区（灰度符合标准），比如漏涂区反光弱（灰度低），正常涂层反光强（灰度高）；
• 适用场景：缺陷与背景灰度差异大、无复杂纹理的场景：
  • 新能源：电池极片漏涂、隔膜破洞；
  • 包装：塑料薄膜污渍、食品包装袋漏印；
  • 电子：玻璃盖板杂质（背光下杂质呈暗点）；
• 优点：速度最快（每秒处理500-1000张图）、开发成本最低（1-2天就能调试好）；
• 缺点：对灰度差异小的缺陷无效（如金属表面轻微划痕）、受光照波动影响大；
• 实战案例：检测锂电池极片漏涂——用斜射光源让漏涂区呈暗区（灰度≤80），正常涂层呈亮区（灰度≥150），设阈值120，低于120的区域标记为漏涂，误判率＜0.5%，每秒处理600张图，完全适配高速流水线。

2. 边缘检测法：“找轮廓差，精准测尺寸”

• 原理：提取图像中“灰度突变的边缘”（缺陷边缘会有明显灰度变化），通过边缘形状、长度、面积判断是否为缺陷，比如划痕是长条状边缘，凹陷是圆形边缘；
• 适用场景：有明显边缘的缺陷，尤其需要测量尺寸的场景：
  • 汽车：冲压件凹陷（测直径）、轮毂划痕（测长度）；
  • 电子：PCB板线路毛刺（测宽度）、连接器针脚变形（测偏移）；
  • 机械：轴承滚道磕碰（测深度关联的边缘面积）；
• 优点：能精准定位缺陷边缘，支持尺寸测量（精度达0.01mm）；
• 缺点：对无明显边缘的缺陷（如色差、污渍）无效、受噪声干扰大（需先去噪）；
• 实战案例：检测汽车发动机缸体凹陷——先对图像去噪，再用Canny边缘检测算法提取凹陷边缘，拟合出圆形轮廓，计算直径，若＞0.5mm则判定不合格，测量误差≤0.02mm，满足汽车行业标准。

3. 模板匹配法：“找差异，产品固定优先用”

• 原理：先制作“合格产品的标准模板”，再将待检测图像与模板逐像素对比，差异超过阈值的区域就是缺陷，比如手机壳合格模板无划痕，待检图有划痕的地方与模板差异大；
• 适用场景：产品形状固定、缺陷位置不固定但特征明确的场景：
  • 消费电子：手机外壳划痕、平板电脑边框凹陷；
  • 半导体：芯片封装体裂纹、晶元表面污渍；
  • 五金：螺丝头部十字槽残缺、螺母螺纹变形；
• 优点：识别准确率高（误判率＜0.1%）、无需复杂参数调试；
• 缺点：产品形状多变时模板数量多（如不同型号手机壳需不同模板）、对图像旋转/缩放敏感（产品偏移会导致匹配失败）；
• 实战案例：检测手机玻璃盖板划痕——制作无划痕的盖板模板，待检图与模板对比，灰度差异＞20的区域标记为候选缺陷，再通过形状判断（长条状为划痕），排除圆形杂质，准确率达99.8%，适配手机组装线的多型号检测（每型号1个模板，切换方便）。

4. 形态学处理：“修细节，消除干扰”

• 原理：通过“膨胀、腐蚀、开运算、闭运算”等操作，优化图像特征——比如用“腐蚀”消除小噪声，用“膨胀”放大细微缺陷，本质是“帮其他算法扫清障碍”，很少单独使用；
• 适用场景：配合其他算法使用，解决“噪声干扰”或“缺陷太细”的问题：
  • 配合灰度阈值：检测金属零件表面油污（先腐蚀消除小噪声，再阈值分割）；
  • 配合边缘检测：检测PCB板细线路（先膨胀让线路边缘变清晰，再提取边缘）；
• 优点：能提升其他算法的准确率（减少噪声导致的误判）；
• 缺点：需根据缺陷调整形态学参数（如腐蚀核大小），参数错了会掩盖缺陷；
• 实战案例：检测不锈钢板细微划痕——划痕太细（宽度＜1像素），直接边缘检测看不清，先用3×3膨胀核放大划痕（宽度变3像素），再用边缘检测提取轮廓，漏判率从10%降至0.5%。

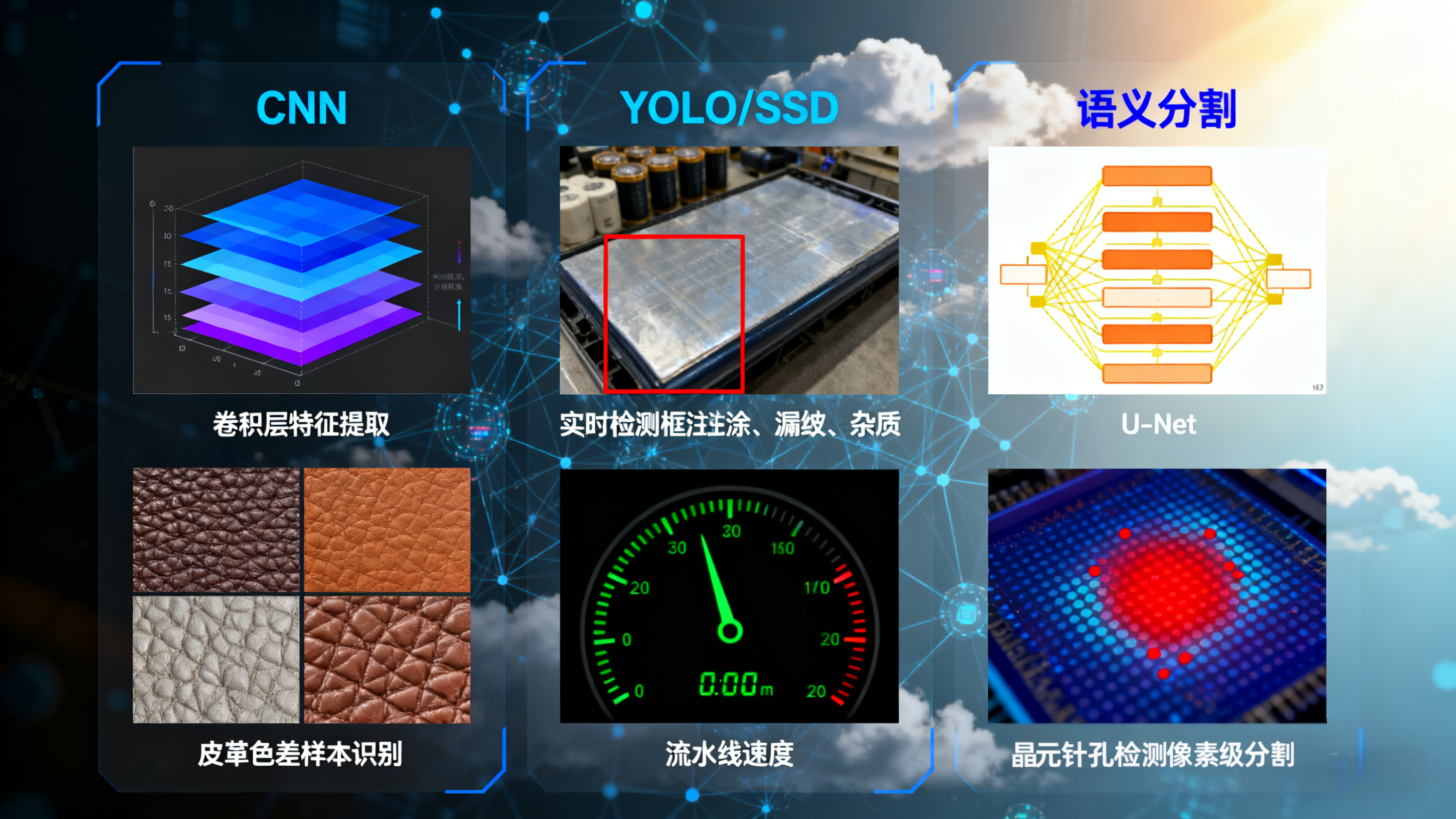

🎯三、深度学习算法：复杂缺陷“终结者”，30%高难度场景必备

当缺陷藏在复杂纹理中（如织物破洞）、缺陷类型多（同一图像有划痕+杂质+色差），传统算法无能为力，此时需深度学习算法——基于“数据训练”，让模型自己学会认缺陷，核心有3类：

1. 卷积神经网络（CNN）：“分类+定位，多缺陷通用”

• 原理：用多层卷积层提取图像的“深层特征”（不用人工设计），先训练模型识别“什么是缺陷”（分类），再定位缺陷位置，适合单类或多类缺陷检测；
• 适用场景：缺陷特征复杂、背景有纹理的场景：
  • 纺织：织物破洞、面料色差、毛线结；
  • 皮革：皮革表面压痕、毛孔瑕疵、染色不均；
  • 木材：木板结疤、裂纹、虫眼；
• 优点：适配复杂纹理背景（传统算法搞不定的织物缺陷，CNN准确率达95%+）、支持多缺陷同时检测；
• 缺点：需大量标注数据（至少1万+张，标注成本高）、开发周期长（2-4周训练模型）；
• 实战案例：检测牛仔布破洞——牛仔布有复杂纹理，传统阈值法会把纹理误判为破洞，用CNN模型，标注5万张“有破洞/无破洞”的牛仔布图训练，模型能区分纹理和破洞，准确率99%，每秒处理30张图，满足纺织厂流水线需求。

2. YOLO/SSD：“实时检测，高速场景适配”

• 原理：基于“单阶段检测框架”，比CNN更快（不用先分类再定位，一步完成），主打“实时性”，适合高速流水线的多缺陷检测；
• 适用场景：高速、多缺陷共存的场景：
  • 新能源：电池极片同时有漏涂+褶皱+杂质；
  • 汽车：车身覆盖件同时有划痕+凹陷+焊点缺陷；
  • 电子：手机屏幕同时有坏点+划痕+丝印模糊；
• 优点：速度快（每秒处理50-100张图，比传统CNN快3倍）、支持多缺陷实时检测；
• 缺点：小缺陷（如＜0.1mm的杂质）检测精度不如CNN；
• 实战案例：电池极片高速检测线（每秒10米）——极片同时有漏涂、褶皱、杂质3类缺陷，用YOLOv8模型，标注3万张图训练，模型每秒处理80张图，3类缺陷同时识别，误判率＜1%，比传统算法（需3套算法分别检测）效率提升2倍。

3. 语义分割：“像素级识别，精准到每一点”

• 原理：对图像的“每个像素”分类（标注为“背景”“划痕”“杂质”“漏涂”等），能精准区分缺陷边界，适合需要“精确分割缺陷区域”的场景；
• 适用场景：缺陷边界模糊、需计算缺陷面积的场景：
  • 半导体：晶圆表面针孔（需精确测针孔面积）；
  • 医疗：医用胶片缺陷（需区分不同类型缺陷的像素区域）；
  • 涂料：钢板涂层漏涂（需计算漏涂面积占比）；
• 优点：像素级精度（缺陷边界误差≤1像素）、能计算缺陷面积/占比；
• 缺点：速度最慢（每秒处理10-20张图）、训练数据标注难度大（需逐像素标注）；
• 实战案例：检测晶圆表面针孔——晶圆表面有微弱纹理，针孔边界模糊，用U-Net语义分割模型，逐像素标注2万张晶圆图，模型能精准分割针孔区域，计算面积，若＞0.5μm²则判定不合格，检测精度达0.1μm，满足半导体行业标准。

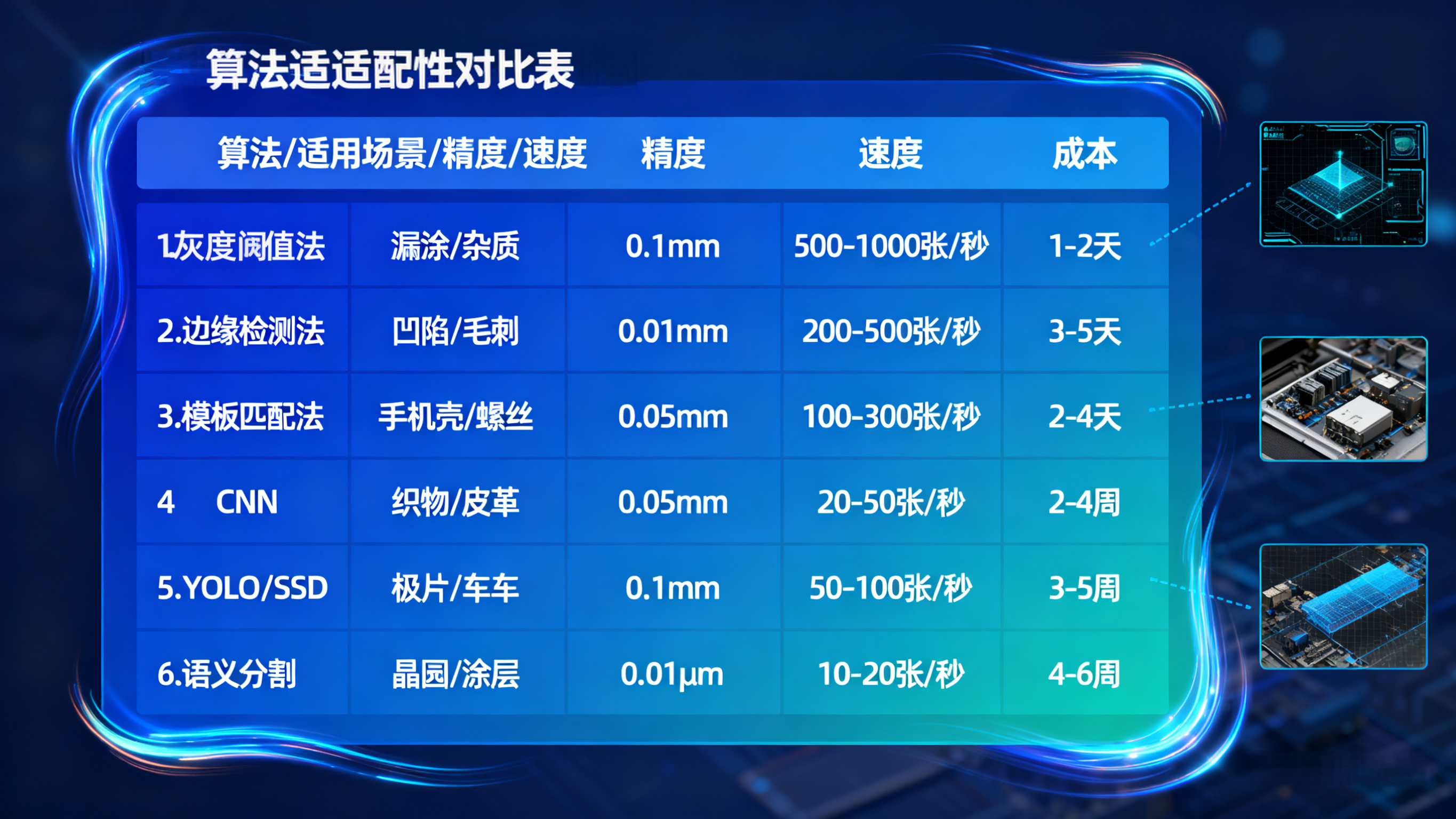

🎯四、5类算法对比表：1眼看清“适配性”

算法类型	适用缺陷特征	精度	速度（每秒处理图）	开发成本	典型场景
灰度阈值法	灰度差异大，无纹理	中等（0.1mm）	500-1000	低（1-2天）	电池极片漏涂、玻璃杂质
边缘检测法	有明显边缘，需测尺寸	高（0.01mm）	200-500	中（3-5天）	汽车零件凹陷、PCB毛刺
模板匹配法	产品固定，缺陷特征明确	高（0.05mm）	100-300	中（2-4天）	手机壳划痕、螺丝十字槽残缺
CNN	复杂纹理，单/多缺陷	高（0.05mm）	20-50	高（2-4周）	织物破洞、皮革色差
YOLO/SSD	高速，多缺陷共存	中等（0.1mm）	50-100	高（3-5周）	电池极片多缺陷、车身检测
语义分割	缺陷边界模糊，需像素级分割	极高（0.01μm）	10-20	极高（4-6周）	晶圆针孔、涂层漏涂面积

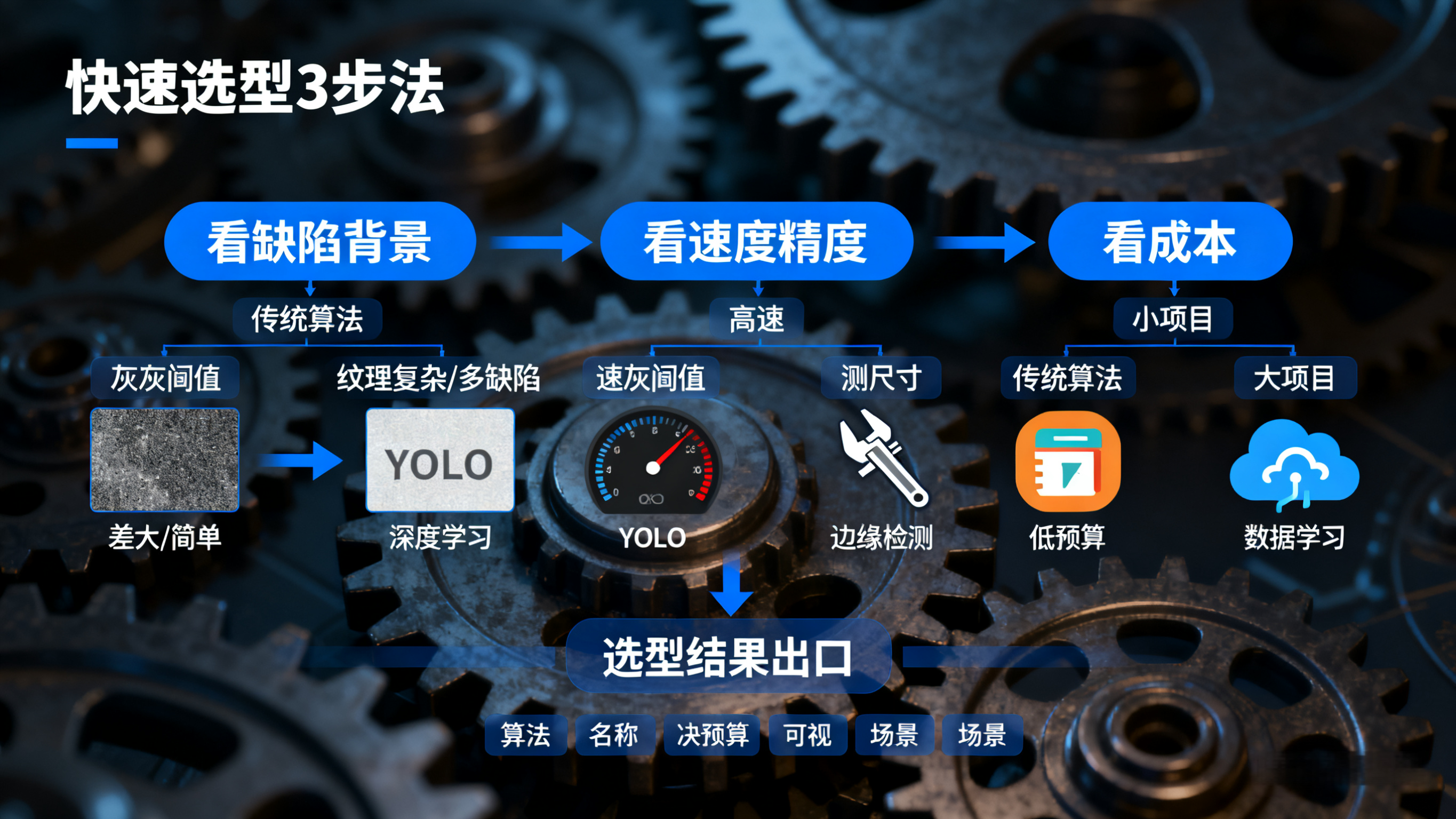

🎯五、3步算法选型法：不用记原理，直接套

第一步：看“缺陷与背景的关系”定大方向

• 缺陷与背景灰度差大、无纹理→传统算法（优先灰度阈值）；
• 缺陷藏在纹理中、多缺陷共存→深度学习算法（优先YOLO/CNN）。

第二步：看“精度与速度需求”选具体算法

• 高速流水线（＞100张/秒）→传统算法（灰度阈值、边缘检测）；
• 高精度检测（＜0.05mm）→边缘检测、语义分割；
• 多缺陷同时检测→YOLO/SSD。

第三步：看“成本预算”做调整

• 小项目/预算有限（＜1万）→传统算法（不用标注数据，开发快）；
• 大项目/长期使用→深度学习（前期投入高，后期适配多场景）。

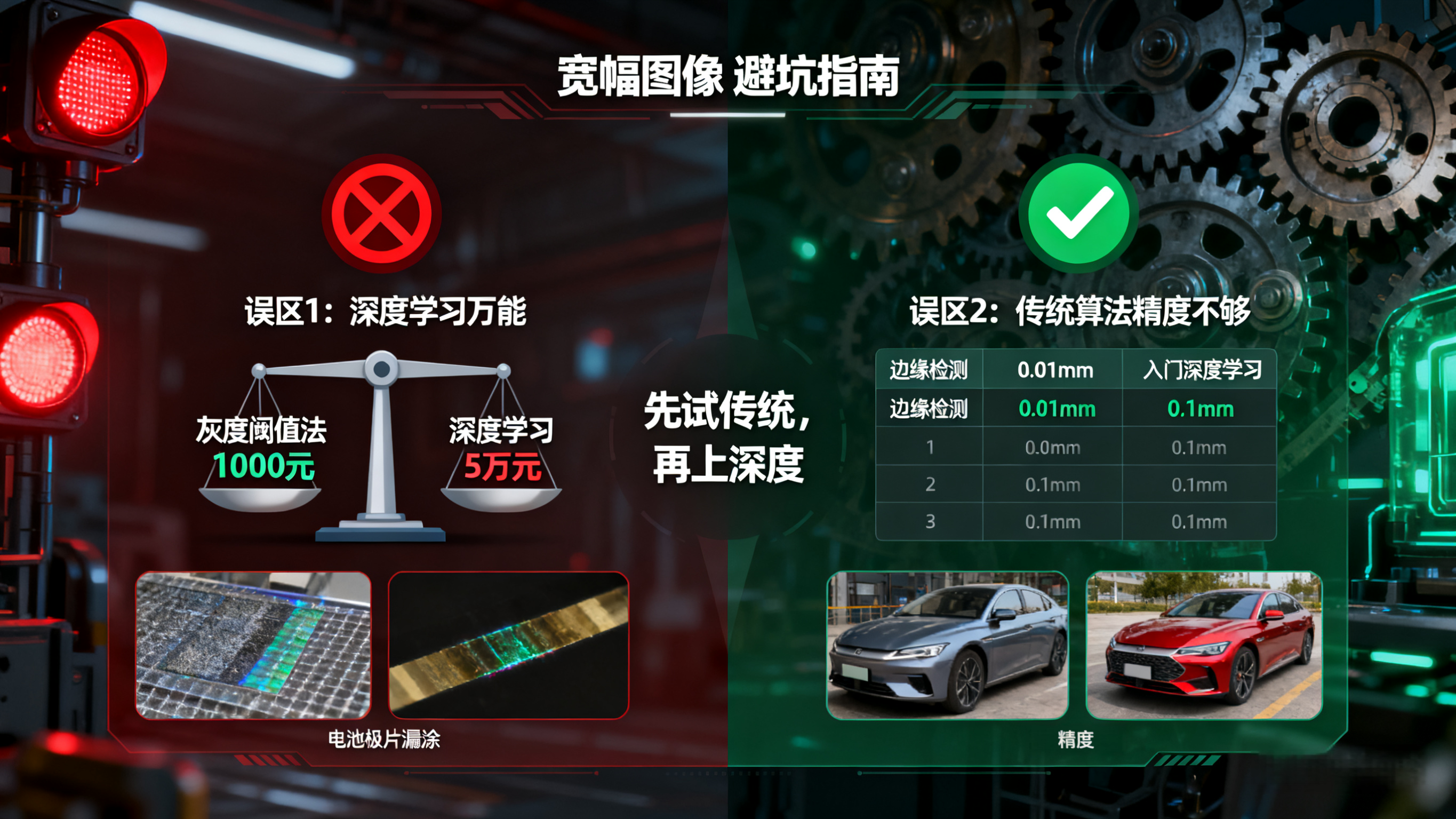

🎯六、避坑指南：4个工业常见误区

1. 误区1：“深度学习万能，所有场景都用”
   简单缺陷（如电池极片漏涂）用灰度阈值法开发成本仅1000元，用深度学习需5万元标注+训练，成本差50倍，完全没必要。
   正确做法：先试传统算法，搞不定再用深度学习。

2. 误区2：“传统算法太老，精度不够”
   边缘检测法配合相机标定，精度可达0.01mm，完全满足汽车、电子行业需求，比入门级深度学习（精度0.1mm）更高。
   正确做法：传统算法能解决的，不盲目上深度学习。

3. 误区3：“深度学习数据越多越好”
   数据量超过5万张后，模型精度提升＜1%，反而增加标注成本，通常1-3万张足够。
   正确做法：数据量满足“覆盖所有缺陷类型+不同场景（光照、角度）”即可，不用贪多。

4. 误区4：“算法选好就完事，不用优化”
   工业场景会变（如光源老化、产品批次变化），需定期优化算法：传统算法调参数，深度学习补标注数据，否则漏判率会上升。
   正确做法：上线后每月抽检1000张图，漏判率超1%就优化。

🎯七、总结：选型口诀+互动答疑

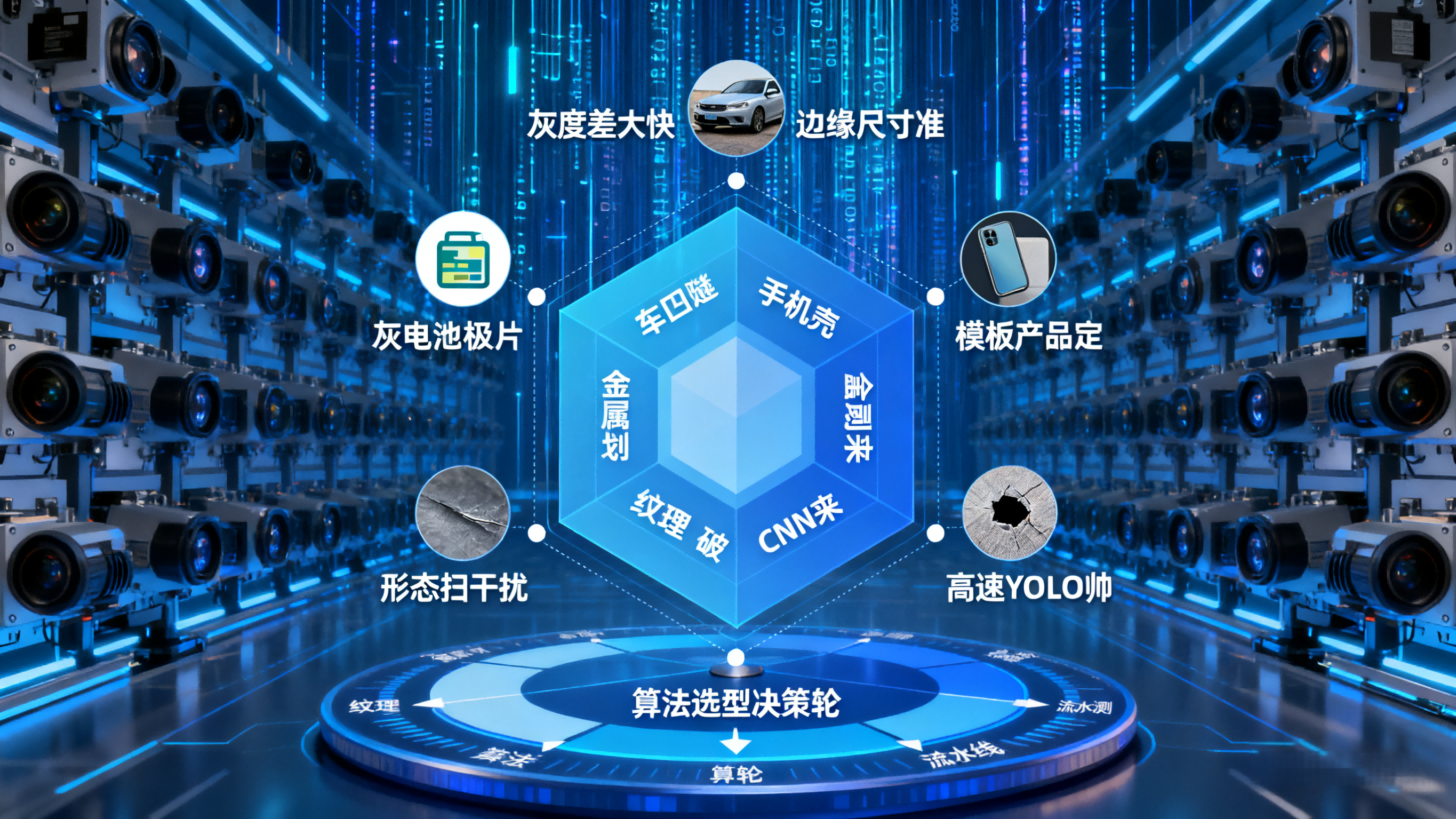

选型口诀

灰度阈值差大快，边缘检测尺寸准；
模板匹配产品定，形态学处理扫干扰；
纹理复杂CNN来，高速多缺陷YOLO帅；
像素级分割精度高，按需选型成本少。
