dify 源码分析 agent

dify 源码分析（一）概述

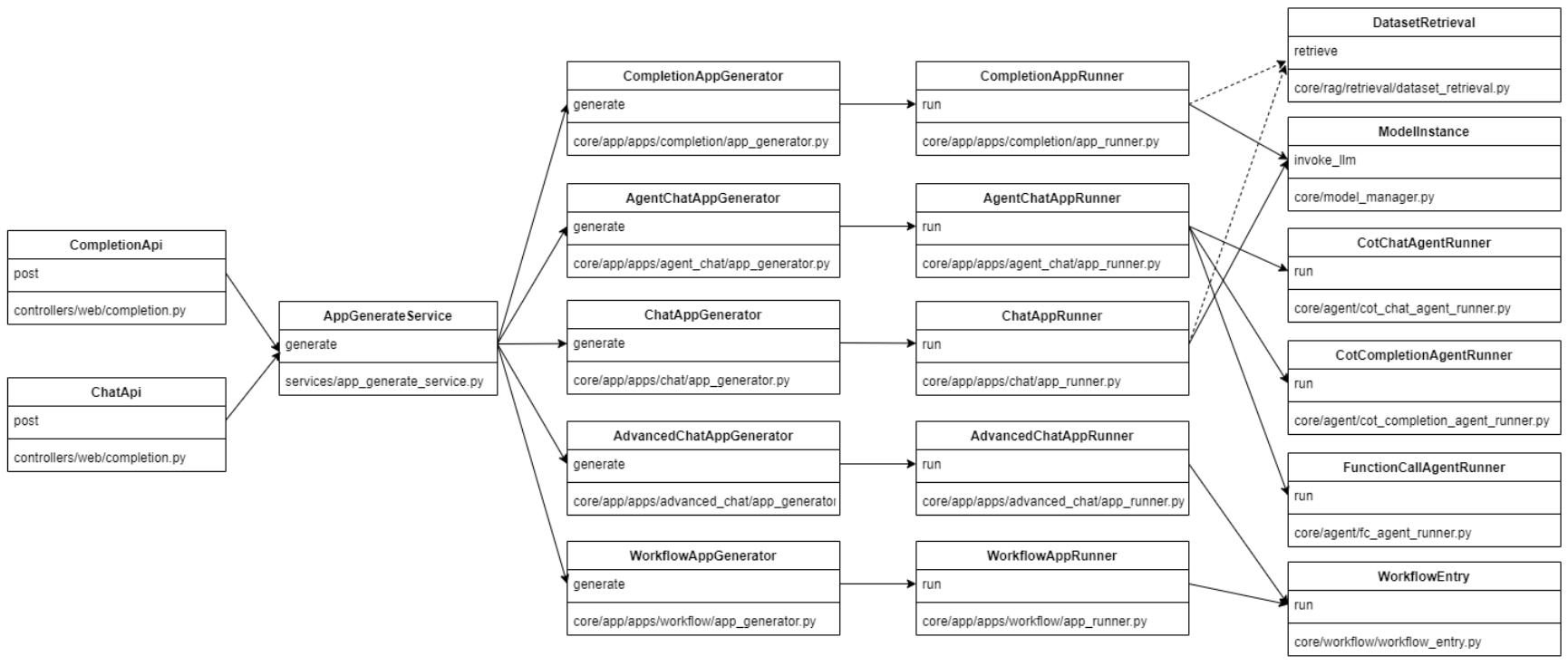

1. Agent 系统架构

● 接口暴露实现：dify/api/controllers
● 接口逻辑细节基本都是调用封装了的各种 Service 来操作：dify/api/services
● 各个模块的实现细节：dify/api/core
● celery 的异步任务实现：dify/api/tasks

2. 核心模块 core/agent

2.1. Agent 源码架构

2.1.1. 源码结构

├── output_parser
│   └── cot_output_parser.py 				# Chain of Thought输出解析器的实现
├── prompt									#
│   └── template.py 						# Agent提示模板的实现
├── strategy
│   ├── base.py
│   └── plugin.py 							# Agent提示模板的实现
├── __init__.py
├── base_agent_runner.py 					# Agent框架的基础实现
├── cot_agent_runner.py 					# Chain of Thought (CoT) Agent Runner的实现
├── cot_chat_agent_runner.py 				# CoT Chat Agent Runner的实现
├── cot_completion_agent_runner.py 			# CoT Completion Agent Runner的实现
├── fc_agent_runner.py 						# CoT Completion Agent Runner的实现
├── entities.py 							# 定义了Agent框架中的核心实体和数据结构
└── plugin_entities.py

2.1.2. 结构概述

系统主要包含以下几种 Agent Runner：

1. BaseAgentRunner：所有 Agent Runner 的基类，提供了基础功能如：
   工具初始化和转换
   Agent 思考过程的创建和保存
   历史消息的组织和处理
   文件处理
2. CoT Agent Runner：基于 Chain of Thought 的 Agent 实现
   继承自 BaseAgentRunner
   实现了反应式思考过程
   支持多轮迭代工具调用
   使用 CotAgentOutputParser 解析模型输出
3. CoT Chat/Completion Agent Runner：针对不同场景的 CoT 实现
   继承自 CotAgentRunner
   分别处理聊天和完成任务两种场景
4. Function Calling Agent Runner：基于函数调用的 Agent 实现
   继承自 BaseAgentRunner
   专门处理支持函数调用的模型

2.2. BaseAgentRunner

https://blog.csdn.net/orchidofocean/article/details/149393292?spm=1001.2014.3001.5502

2.2.1. 功能定位：代理（Agent）运行的「中枢协调器」

BaseAgentRunner 类，是代理聊天应用的核心运行器。它的核心职责是：协调代理（Agent）在处理用户请求时的全流程操作，包括：
整合历史对话与上下文
管理可用工具（如数据集检索工具、第三方 API 工具）
与大语言模型（LLM）交互，生成思考或工具调用指令
记录代理的「思考过程」（如调用了哪些工具、观察到什么结果）
处理模型特性（如流式工具调用、视觉能力）
简单说：当用户向 AI 代理提问时，BaseAgentRunner 就是背后「指挥代理思考、调用工具、生成回答」的总指挥。

2.2.2. 核心架构：5 大模块的协同设计

类的结构可拆解为 5 个核心模块，彼此配合完成代理的运行逻辑：

模块	作用	关键属性/方法
初始化模块	接收外部参数，初始化运行环境	init 方法
工具管理模块	将工具转换为模型可识别的格式，管理工具实例	_convert_tool_to_prompt_message_tool，_init_prompt_tools
历史消息模块	整理历史对话与代理思考记录，构建模型输入的上下文	organize_agent_history，organize_agent_user_prompt
思考记录模块	创建和保存代理的思考过程（如调用工具的输入输出、LLM 使用量）	create_agent_thought，save_agent_thought
模型交互模块	适配模型特性（如流式调用、视觉能力），准备模型输入	模型特性检查（stream_tool_call、files）

2.2.3. 关键流程：用户提问后，代理如何「思考并行动」

假设用户提问：「帮我查下本季度产品销量，并总结趋势」，我们结合流程理解代码逻辑：
1. 初始化：接收参数，搭建运行环境（__init__ 方法）

当用户提问触发代理运行时，__init__ 会先完成初始化，核心操作包括：

• 接收核心参数
  租户 ID（多租户隔离）、对话实例（conversation）、模型配置（model_config）、用户消息（message）等。
• 初始化工具与回调
  初始化回调处理器（如 DifyAgentCallbackHandler），用于实时反馈代理状态（如 “正在检索数据”）;
  加载数据集检索工具（dataset_tools），用于查询「产品销量数据」。
• 记录思考计数
  查询当前消息已有的代理思考次数（agent_thought_count），用于后续排序。
• 检查模型能力
  通过 model_schema 判断模型是否支持「流式工具调用」（stream_tool_call）—— 若支持，可边调用工具边返回结果；
  若模型支持「视觉能力」（ModelFeature.VISION），则接收用户上传的图片（files）。

2. 工具准备：让模型「知道如何调用工具」（工具管理模块）

代理要查销量，需调用「数据集检索工具」。但模型无法直接理解工具的参数格式，因此需要先将工具「翻译」为模型可识别的格式：

• 工具转模型格式：_convert_tool_to_prompt_message_tool 方法将工具（如 AgentToolEntity）转换为 PromptMessageTool 格式，包含：
  例：数据集检索工具可能被转换为：

PromptMessageTool(name=tool.tool_name,description=tool_entity.entity.description.llm,parameters={"type": "object","properties": {},"required": [],},)
# 工具名称（name）、描述（description）—— 告诉模型 “这个工具能做什么”；
# 参数定义（parameters）—— 告诉模型 “调用时需要传哪些参数”（如查询的时间范围 start_date、end_date）。
# name="dataset_search",
# description="查询指定时间范围的产品销量数据",
# parameters={
#    "properties": {
#        "start_date": {
#            "type": "string",
#            "description": "开始日期，格式YYYY-MM-DD"
#        },
#        "end_date": {
#            "type": "string",
#            "description": "结束日期，格式YYYY-MM-DD"
#        }
#    },
#    "required": [
#        "start_date",
#        "end_date"
#    ]
# }

• 初始化工具集：_init_prompt_tools 方法整合所有可用工具（应用配置的工具 + 数据集工具），生成 tool_instances（工具实例，用于实际调用）和 prompt_messages_tools（模型可识别的工具列表）。

3. 上下文构建：让模型「了解历史」（历史消息模块）

模型需要结合历史对话生成回答，organize_agent_history 方法会整理两类历史信息：

• 用户与代理的对话记录：
  从数据库查询当前对话的历史消息（messages），排除当前消息后，按时间顺序整理为用户消息（UserPromptMessage）和代理消息（AssistantPromptMessage）。

• 代理的历史思考过程：
  若历史消息中包含代理的思考记录（MessageAgentThought），则将其拆分为「思考内容」+「工具调用记录」+「工具返回结果」，例如：
  思考内容：agent_thought.thought（如 “我需要调用销量查询工具”）
  工具调用：tool_calls（如调用 dataset_search 时的参数）
  工具结果：tool_call_response（如工具返回的销量数据）

4. 思考与行动：代理如何「调用工具并记录过程」（思考记录模块）

当模型决定调用工具（如 dataset_search）时，需要记录这一过程，以便后续追溯或计费：

• 创建思考记录：
  create_agent_thought 方法在数据库中创建一条 MessageAgentThought 记录，包含工具名称、输入参数、位置序号（position）等初始信息。
• 更新思考记录：
  save_agent_thought 方法在工具调用完成后，更新记录：
  补充工具返回结果（observation）；
  记录 LLM 的 token 使用量（llm_usage），用于计算成本；
  序列化工具输入输出（如将字典转为 JSON 字符串），确保存储格式统一。

5. 模型交互：适配模型特性，准备最终输入

最后，BaseAgentRunner 会根据模型特性，调整输入格式：
若模型支持「流式工具调用」（stream_tool_call=True），则采用流式方式返回工具调用结果，提升用户体验；
若模型支持「视觉能力」，则将用户上传的图片（files）转换为模型可识别的格式（如 ImagePromptMessageContent），作为上下文输入。

2.3. CotAgentRunner（思维链）

https://blog.csdn.net/orchidofocean/article/details/149403070?spm=1001.2014.3001.5502
要理解 CotAgentRunner 类，需要从「思维链（Chain of Thought, CoT）」的核心逻辑出发。这类代理的特点是：通过多轮「思考→调用工具→观察结果→再思考」的循环，逐步解决复杂问题，而不是一次性生成答案。下面我们结合代码，从「功能定位→核心流程→关键模块→实战场景」四个层面深入剖析。

2.3.1. 功能定位：思维链代理的「迭代决策引擎」

CotAgentRunner 继承自 BaseAgentRunner，是基于思维链逻辑的代理运行器。它的核心使命是：让 AI 代理像人类一样「逐步思考」—— 面对复杂问题时，先分析需求，调用工具获取信息，根据结果调整策略，直到得出最终答案。
例如：当用户提问「分析近 3 个月公司产品销量 Top3 的地区，并预测下月趋势」时，普通代理可能直接回答（或失败），而 CotAgentRunner 会：

• 思考：“需要先查近 3 个月的销量数据（调用销售数据集工具）”；
• 调用工具：获取各地区销量数据；
• 观察结果：发现北京、上海、广州是 Top3；
• 再思考：“需要基于历史数据预测趋势（调用预测工具）”；
• 调用工具：获取预测结果；
• 最终整理：输出分析和预测。

这种「分步拆解」的能力，正是 CotAgentRunner 的核心价值。

2.3.2. 核心流程：多轮迭代的「思考 - 行动 - 观察」循环

run 方法是整个类的核心，它实现了思维链的迭代逻辑。我们以「用户查询季度销量趋势」为例，拆解完整流程：
** 1：初始化与参数准备**

def run(...):self._repack_app_generate_entity(app_generate_entity)  # 整理输入参数self._init_react_state(query)  # 初始化思维链状态（如记录思考步骤）# 处理模型stop词（确保模型输出在"Observation"处停止，避免输出混乱）if "Observation" not in app_generate_entity.model_conf.stop:app_generate_entity.model_conf.stop.append("Observation")# 初始化指令（填充用户输入到提示模板）self._instruction = self._fill_in_inputs_from_external_data_tools(instruction, inputs)# 初始化工具（同BaseAgentRunner，转换为模型可识别的格式）tool_instances, prompt_messages_tools = self._init_prompt_tools()

关键操作：
为模型添加 Observation 作为停止词：确保模型在生成工具调用结果（观察）前停止，避免输出冗余内容。
初始化思维链状态：通过 _init_react_state 初始化 _agent_scratchpad（记录每步思考的列表），用于跟踪代理的「思考 - 行动 - 观察」过程。

2：多轮迭代循环（核心逻辑）
代理通过循环迭代（最多 max_iteration_steps 次）完成思考过程，每次迭代包含「生成思考→决定是否调用工具→执行工具→记录结果」四步：

iteration_step = 1
max_iteration_steps = min(app_config.agent.max_iteration, 99) + 1  # 限制最大迭代次数（避免无限循环）while function_call_state and iteration_step <= max_iteration_steps:# 1. 创建本轮思考记录（数据库中保存）agent_thought = self.create_agent_thought(...)# 2. 调用LLM生成思考或工具调用指令prompt_messages = self._organize_prompt_messages()  # 构建包含历史的提示chunks = model_instance.invoke_llm(...)  # 流式调用LLMreact_chunks = CotAgentOutputParser.handle_react_stream_output(chunks, usage_dict)  # 解析LLM输出为思维链结构# 3. 解析LLM输出，提取思考和工具调用指令scratchpad = AgentScratchpadUnit(...)  # 记录本轮思考的细节（思考内容、行动指令等）for chunk in react_chunks:if isinstance(chunk, AgentScratchpadUnit.Action):  # 若输出是工具调用指令scratchpad.action = chunk  # 记录工具名称和参数else:  # 若输出是自然语言思考scratchpad.thought += chunk  # 记录思考内容yield ...  # 流式返回思考过程（用户可实时看到代理"思考"）# 4. 判断是否需要调用工具if scratchpad.is_final():  # 若代理决定输出最终答案final_answer = ...  # 提取答案function_call_state = False  # 结束循环else:  # 若需要调用工具# 调用工具并获取结果observation, tool_invoke_meta = self._handle_invoke_action(...)scratchpad.observation = observation  # 记录工具返回结果function_call_state = True  # 继续下一轮迭代iteration_step += 1  # 迭代次数+1

核心逻辑解析：
多轮迭代的必要性：
复杂问题无法一次解决（如需要多次调用工具），循环确保代理能「逐步逼近答案」。
流式输出：
通过 yield 返回 LLMResultChunk，让用户实时看到代理的思考过程（如 “我现在需要查询销量数据…”），提升交互体验。
状态记录：
AgentScratchpadUnit 类是核心状态容器，记录每轮的「思考内容（thought）→工具调用（action）→观察结果（observation）」，确保迭代过程可追溯。

3：工具调用与结果处理
当代理决定调用工具（如「销量查询工具」）时，_handle_invoke_action 方法负责执行调用并返回结果：

def _handle_invoke_action(...):tool_instance = tool_instances.get(tool_call_name)  # 获取工具实例# 解析工具参数（如将JSON字符串转为字典）if isinstance(tool_call_args, str):tool_call_args = json.loads(tool_call_args)# 调用工具tool_invoke_response, message_files, tool_invoke_meta = ToolEngine.agent_invoke(...)# 发布工具返回的文件（如图表）for message_file_id in message_files:self.queue_manager.publish(QueueMessageFileEvent(...))return tool_invoke_response, tool_invoke_meta

关键操作：
工具参数兼容性处理：支持字符串或字典格式的参数，通过 json.loads 容错解析。
工具调用结果实时发布：若工具返回文件（如销量趋势图），通过队列管理器实时推送给用户。

4：结束迭代与结果发布
当迭代达到最大次数或代理生成最终答案时，循环结束，发布最终结果：

# 输出最终答案
yield LLMResultChunk(...)
# 保存最后一轮思考记录
self.save_agent_thought(...)
# 发布结束事件（通知前端对话完成）self.queue_manager.publish(QueueMessageEndEvent(...))

2.3.3. 关键模块：支撑思维链逻辑的 5 大核心组件

CotAgentRunner 的复杂逻辑依赖于多个模块的协同，以下是最关键的 5 个组件：

模块 / 类	作用	核心方法 / 属性
思维链解析器	将 LLM 的原始输出（字符串）解析为结构化的「思考 - 行动 - 观察」数据	CotAgentOutputParser.handle_react_stream_output
状态容器	记录每轮迭代的思考、工具调用和结果，是迭代的「记忆载体」	AgentScratchpadUnit 类
工具调用引擎	执行工具调用，处理参数解析和结果返回	ToolEngine.agent_invoke、_handle_invoke_action
历史消息转换器	将历史对话转换为思维链格式，确保代理能基于历史继续思考	_organize_historic_prompt_messages
迭代控制器	管理迭代次数、判断是否终止循环（如达到最大步数或生成最终答案）	function_call_state 变量、max_iteration_steps

2.3.4. 实战场景：一次完整的思维链交互示例

假设用户提问：「查询本季度（2024Q3）产品销量 Top3 的地区，并生成趋势图表」，我们跟踪 CotAgentRunner 的执行过程：

• 初始化：
  接收用户 query，初始化 _agent_scratchpad（空列表）。
  加载工具：「销量数据集检索工具」「图表生成工具」。
  设置最大迭代次数（如 5 次），避免无限循环。

• 第 1 轮迭代：
  生成思考：调用 LLM，输入包含用户问题和工具列表的提示，LLM 输出：“我需要先查询 2024Q3 各地区的销量数据，使用销量数据集检索工具。”
  解析输出：CotAgentOutputParser 将上述内容解析为 AgentScratchpadUnit，其中 action 为 {“action_name”: “sales_dataset”, “action_input”: {“quarter”: “2024Q3”}}。
  调用工具：_handle_invoke_action 调用「销量数据集检索工具」，返回结果：{“北京”: 1200, “上海”: 1000, “广州”: 800}。
  记录状态：scratchpad.observation 保存工具返回结果，迭代次数变为 2。

• 第 2 轮迭代：
  生成思考：LLM 基于历史（第 1 轮的思考和结果），输出：“已获取销量数据，Top3 为北京、上海、广州。需要生成趋势图表，使用图表生成工具。”
  解析输出：action 为 {“action_name”: “chart_generator”, “action_input”: {“data”: {…}}}。
  调用工具：调用「图表生成工具」，返回图表文件 ID（如 file_123）。
  发布文件：通过 QueueMessageFileEvent 将图表推送给用户，用户此时可看到图表预览。

• 第 3 轮迭代：
  生成思考：LLM 基于图表结果，输出：“趋势显示北京销量持续上升，上海稳定，广州略有下降。可以得出最终结论。”
  解析输出：is_final() 为 True，提取最终答案：“2024Q3 销量 Top3 地区为北京（1200）、上海（1000）、广州（800）…（附趋势图表）”。

• 结束迭代：
  输出最终答案，发布 QueueMessageEndEvent 通知对话完成，保存所有思考记录到数据库。

2.4. CotChatAgentRunner

https://blog.csdn.net/orchidofocean/article/details/149428878?spm=1001.2014.3001.5502
CotChatAgentRunner 类继承自 CotAgentRunner，是专门为聊天场景优化的思维链代理运行器。其核心职责是构建符合思维链范式的提示模板，将系统指令、用户问题、历史对话和工具信息整合为大语言模型可理解的格式。下面我们从「功能定位→核心方法→构建流程→技术细节」四个层面进行剖析。

2.4.1. 功能定位：聊天场景下的「提示工程师」

CotChatAgentRunner 的核心作用是将复杂的对话上下文转化为引导模型思考的提示信息。它解决了两个关键问题：

• 结构化提示构建
  将系统指令、工具列表、历史对话等信息组织成特定格式（如 ReACT 范式），引导模型按思维链方式思考。
• 多模态支持
  处理用户上传的文件（如图像），将其转化为模型可理解的格式（如文本描述）。

例如，当用户发送包含图片的问题（如「分析这张销售图表的趋势」）时，CotChatAgentRunner 会：
将图片转换为文本描述（如「一张柱状图，展示了 2024 年 1-6 月各地区销售额」）；
结合系统指令（如「你是数据分析师，请使用工具分析图表数据」）；
历史对话（如用户之前的问题）；
可用工具（如「数据可视化工具」「趋势预测工具」）；
构建完整的提示模板，发送给模型。

2.4.2. 核心方法：三大提示构建器

类中定义了三个核心方法，分别负责构建系统提示、用户查询和完整提示链：
1. _organize_system_prompt()：构建系统指令

def _organize_system_prompt(self)-> SystemPromptMessage:assert self.app_config.agent and self.app_config.agent.promptfirst_prompt = self.app_config.agent.prompt.first_prompt# 填充模板变量system_prompt =(first_prompt.replace("{{instruction}}", self._instruction).replace("{{tools}}", json.dumps(jsonable_encoder(self._prompt_messages_tools))).replace("{{tool_names}}",", ".join([tool.name for tool in self._prompt_messages_tools]))
)return SystemPromptMessage(content=system_prompt)

关键操作：

• 从配置中获取初始提示模板（如 first_prompt）；
• 动态填充三个关键变量：
  {{instruction}}：用户指令（如「分析销量趋势」）；
  {{tools}}：可用工具列表的 JSON 字符串（包含工具名称、描述、参数）；
  {{tool_names}}：工具名称的逗号分隔列表（如 sales_dataset, chart_generator）。

示例输出（简化版）：

你是一位专业的数据分析师。可用工具包括：
[{"name": "sales_dataset", "description": "查询销售数据集", ...},{"name": "chart_generator", "description": "生成图表", ...}
]
请根据用户需求，合理使用工具解决问题。

2. _organize_user_query()：处理用户输入（含多模态）

def _organize_user_query(self, query, prompt_messages):if self.files:# 如果用户上传了文件（如图像）contents =[TextPromptMessageContent(data=query)]# 文本部分# 获取图像细节配置（如高/中/低描述）image_detail_config = self.application_generate_entity.file_upload_config.image_config.detailimage_detail_config = image_detail_config or ImagePromptMessageContent.DETAIL.LOW# 将每个文件转换为模型可理解的格式for file in self.files:contents.append(file_manager.to_prompt_message_content(file, image_detail_config=image_detail_config))prompt_messages.append(UserPromptMessage(content=contents))
else:# 纯文本输入prompt_messages.append(UserPromptMessage(content=query))return prompt_messages

关键操作：

• 处理多模态输入：将用户上传的文件（如图片）转换为 ImagePromptMessageContent 对象，包含图像描述；
• 图像细节配置：通过 image_detail_config 控制描述的详细程度（如「低」仅包含基本信息，「高」包含像素级细节）。

示例场景：
用户发送问题「分析这张图表」并上传图片 → 方法将图片转换为「一张包含 2024 年各季度销量数据的折线图」，与文本问题合并为多模态输入。

3. _organize_prompt_messages()：整合所有提示组件

def _organize_prompt_messages(self)->list[PromptMessage]:# 1. 构建系统提示system_message = self._organize_system_prompt()# 2. 构建当前助手回复（基于历史思考步骤）if self._agent_scratchpad:assistant_message = AssistantPromptMessage(content="")for unit in self._agent_scratchpad:if unit.is_final():assistant_message.content +=f"Final Answer: {unit.agent_response}"else:assistant_message.content +=f"Thought: {unit.thought}\n\n"if unit.action_str:assistant_message.content +=f"Action: {unit.action_str}\n\n"if unit.observation:assistant_message.content +=f"Observation: {unit.observation}\n\n"assistant_messages =[assistant_message]else:assistant_messages =[]# 3. 构建用户查询query_messages = self._organize_user_query(self._query,[])# 4. 整合历史消息和当前消息if assistant_messages:historic_messages = self._organize_historic_prompt_messages([system_message,*query_messages,*assistant_messages, UserPromptMessage(content="continue")])messages =[system_message,*historic_messages,*query_messages,*assistant_messages, UserPromptMessage(content="continue")]else:historic_messages = self._organize_historic_prompt_messages([system_message,*query_messages])messages =[system_message,*historic_messages,*query_messages]return messages

关键操作：

• 思维链格式化：将历史思考步骤（_agent_scratchpad）转换为 ReACT 格式的文本（如 Thought: … Action: … Observation: …）；
• 历史对话整合：通过 _organize_historic_prompt_messages 方法，将历史消息转换为模型可理解的格式，并添加 continue 标记，引导模型继续思考；
• 多轮对话支持：在多轮迭代中，动态更新 assistant_messages，保留完整的思考链条。

2.4.3. 构建流程：从用户输入到模型提示

以用户提问「分析近 3 个月销量趋势」为例，看 CotChatAgentRunner 如何构建提示：
1. 系统提示（简化版）：
你是一位专业的数据分析师。可用工具包括：[“sales_dataset”, “chart_generator”]。

请按以下格式回答：
Thought: 我需要...
Action: {"name": "工具名", "parameters": {"param1": "value"}}
Observation: 工具返回的结果
...（重复思考-行动-观察）
Final Answer: 最终答案

2. 用户查询：
User: 分析近3个月销量趋势

3. 第一轮思考（假设模型输出）：
Assistant:

Thought: 我需要先获取近3个月的销量数据，使用sales_dataset工具。
Action: {"name": "sales_dataset", "parameters": {"time_range": "近3个月"}}

4. 工具调用与观察：
系统调用 sales_dataset 工具，获取数据；
将结果作为 Observation 添加到思考链：
Observation: 近3个月销量数据：1月1000，2月1200，3月1300，呈上升趋势。

5. 第二轮思考（模型基于观察继续思考）：
Thought: 已获取数据，销量呈上升趋势。需要生成图表可视化，使用chart_generator工具。

Action: {"name": "chart_generator", "parameters": {"data": [...]}}

6. 最终答案：
Final Answer: 近3个月销量呈上升趋势（1月1000→2月1200→3月1300）。已为您生成趋势图（见附件）。

2.5. CotCompletionAgentRunner

https://blog.csdn.net/orchidofocean/article/details/149428923?spm=1001.2014.3001.5502
CotCompletionAgentRunner 类承自 CotAgentRunner，是专为完成式（Completion）场景优化的思维链代理实现。与聊天场景不同，完成式场景更注重将所有上下文整合为单个提示，引导模型生成连贯的回答。下面我们从架构定位、核心功能、设计模式和技术细节四个层面进行剖析。

2.5.1. 架构定位：完成式场景的思维链代理

CotCompletionAgentRunner 在继承体系中的位置如下：

AppRunner (基础层)↑
BaseAgentRunner (中间层)↑
CotAgentRunner (CoT基础实现)↑
├─ CotChatAgentRunner (聊天场景特化)
└─ CotCompletionAgentRunner (完成式场景特化)

与 CotChatAgentRunner 的对比：

• 聊天场景: 以对话形式交互，维护多轮消息列表（如 [System, User, Assistant, User, …]）
• 完成式场景: 将所有上下文整合为单个提示，更接近传统的「指令 - 回答」模式

这种设计遵循了「单一职责原则」，通过继承实现功能复用，同时针对不同场景进行特化优化。

2.5.2. 核心功能：三大提示构建器

类中定义了三个核心方法，分别负责构建指令提示、历史提示和整合所有提示组件：
1. _organize_instruction_prompt()：构建指令提示

def_organize_instruction_prompt(self)->str:assert self.app_config.agent and self.app_config.agent.promptfirst_prompt = self.app_config.agent.prompt.first_prompt# 填充模板变量system_prompt =(first_prompt.replace("{{instruction}}", self._instruction).replace("{{tools}}", json.dumps(jsonable_encoder(self._prompt_messages_tools))).replace("{{tool_names}}",", ".join([tool.name for tool in self._prompt_messages_tools]))
)return system_prompt

关键操作：

• 从配置中获取基础提示模板（如 first_prompt）
• 动态填充三个关键变量：
  {{instruction}} 用户指令（如「分析销量趋势」）
  {{tools}} 可用工具列表的 JSON 字符串
  {{tool_names}} 工具名称的逗号分隔列表

与聊天场景的区别：
直接返回字符串而非 SystemPromptMessage 对象
不区分系统消息和用户消息，全部整合为单个提示

2. _organize_historic_prompt()：构建历史提示

def _organize_historic_prompt(self, current_session_messages=None)->str:historic_prompt_messages = self._organize_historic_prompt_messages(current_session_messages)historic_prompt =""for message in historic_prompt_messages:if isinstance(message, UserPromptMessage):historic_prompt +=f"Question: {message.content}\n\n"elif isinstance(message, AssistantPromptMessage):if isinstance(message.content,str):historic_prompt += message.content +"\n\n"elif isinstance(message.content,list):for content in message.content:if isinstance(content, TextPromptMessageContent):historic_prompt += content.datareturn historic_prompt

关键操作：
将历史消息转换为特定格式（如 Question: … 和 Answer: …）
处理不同类型的消息内容（字符串或列表）
过滤非文本内容（如图片、文件）

设计亮点：
使用 Question: 和 Answer: 标签明确区分用户问题和 AI 回答
支持嵌套内容（如多模态消息中的文本部分）
通过 _organize_historic_prompt_messages 方法复用历史消息处理逻辑

3. _organize_prompt_messages()：整合所有提示组件

def _organize_prompt_messages(self)->list[PromptMessage]:# 1. 构建系统提示system_prompt = self._organize_instruction_prompt()# 2. 构建历史提示historic_prompt = self._organize_historic_prompt()# 3. 构建当前助手消息（思维链）assistant_prompt =""for unit in self._agent_scratchpad or[]:if unit.is_final():assistant_prompt +=f"Final Answer: {unit.agent_response}"else:assistant_prompt +=f"Thought: {unit.thought}\n\n"if unit.action_str:assistant_prompt +=f"Action: {unit.action_str}\n\n"if unit.observation:assistant_prompt +=f"Observation: {unit.observation}\n\n"# 4. 构建当前查询query_prompt =f"Question: {self._query}"# 5. 整合所有提示prompt =(system_prompt.replace("{{historic_messages}}", historic_prompt).replace("{{agent_scratchpad}}", assistant_prompt).replace("{{query}}", query_prompt))return [UserPromptMessage(content=prompt)]

关键操作：
将系统提示、历史对话、当前思考步骤和用户查询整合为单个字符串
通过模板替换（{{historic_messages}}, {{agent_scratchpad}}, {{query}}）动态组合内容
返回包含完整提示的单个 UserPromptMessage

与聊天场景的区别：
不区分消息类型（系统 / 用户 / 助手），全部整合为用户消息
使用额外的模板变量（如 {{historic_messages}}）来组织更复杂的提示结构

2.5.3. 设计模式分析

1. 模板方法模式
与 CotChatAgentRunner 类似，CotCompletionAgentRunner 重写了父类的几个关键方法：

def _organize_instruction_prompt(self)->str:
# 特化实现...def _organize_historic_prompt(self, current_session_messages=None)->str:
# 特化实现...def _organize_prompt_messages(self)->list[PromptMessage]:
# 特化实现...

模式应用：
父类 CotAgentRunner 定义算法骨架
子类重写特定步骤以适应完成式场景
整体流程保持一致，但具体实现不同

2. 策略模式
在处理不同类型的历史消息时，代码使用了策略模式的变体：

for message in historic_prompt_messages:if isinstance(message, UserPromptMessage):# 处理用户消息的策略elif isinstance(message, AssistantPromptMessage):# 处理助手消息的策略

设计优势：
可扩展性：若需支持新的消息类型（如系统通知），只需添加新的条件分支
单一职责：每种消息类型的处理逻辑分离
松耦合：消息类型与处理逻辑解耦

3. 组合模式
在组织最终提示时，代码使用了组合模式：

prompt =(system_prompt.replace("{{historic_messages}}", historic_prompt).replace("{{agent_scratchpad}}", assistant_prompt).replace("{{query}}", query_prompt)
)

设计特点：
不同类型的提示组件（系统提示、历史对话、思维链）被组合成一个整体
组件之间松耦合，可独立变化
整体提示对 LLM 呈现为统一的输入

2.6. FunctionCallAgentRunner

https://blog.csdn.net/orchidofocean/article/details/149428953?spm=1001.2014.3001.5502
在 AI 代理系统中，「工具调用能力」是区分普通对话机器人与智能助手的核心标志。FunctionCallAgentRunner 作为 Dify 框架中处理函数调用的核心组件，实现了 AI 代理「感知需求→调用工具→整合结果→生成回答」的完整逻辑。本文将从架构定位、核心流程、关键技术到设计智慧，全面剖析这一组件的实现。

2.6.1. 架构定位：函数调用代理的「总指挥」

FunctionCallAgentRunner 继承自 BaseAgentRunner，是专为「结构化工具调用」场景设计的代理运行器。其核心使命是：让 AI 代理能够理解工具调用规范，根据用户需求自动选择工具、传递参数，并将工具返回结果整合为自然语言回答。

与之前分析的 CotChatAgentRunner（基于自然语言思维链）不同，FunctionCallAgentRunner 的特点是：

• 结构化工具调用：依赖 LLM 返回的tool_calls字段（而非自然语言中的 “Action” 标记），更直接、更规范；
• 原生函数调用支持：适配 LLM 的函数调用 API（如 OpenAI 的function_call），减少自然语言解析的歧义；
• 流式与阻塞双模式：同时支持流式工具调用（边生成边处理）和阻塞式调用（完整结果后处理）。

2.6.2. 核心流程：从用户提问到工具调用的闭环

run 方法是 FunctionCallAgentRunner 的核心，包含了「初始化→LLM 交互→工具调用→结果整合」的完整闭环。我们以「查询今日北京天气并生成温度趋势图」为例，拆解其工作流程：

1. 初始化与参数准备

def run(self, message: Message, query:str,**kwargs: Any)-> Generator[LLMResultChunk,None,None]:self.query = queryapp_generate_entity = self.application_generate_entityapp_config = self.app_configassert app_config and app_config.agent  # 校验必要配置# 初始化工具：将工具转换为LLM可识别的格式（名称、参数等）tool_instances, prompt_messages_tools = self._init_prompt_tools()# 迭代控制：限制最大工具调用次数（避免无限循环）iteration_step = 1max_iteration_steps =min(app_config.agent.max_iteration,99)+1function_call_state =True# 标记是否需要继续调用工具llm_usage ={"usage":None}# 记录LLM的token使用量final_answer =""# 最终回答trace_manager = app_generate_entity.trace_manager  # 追踪管理器（用于调试/监控）

关键操作：
校验应用配置（如app_config），确保工具和代理参数已设置；
通过_init_prompt_tools加载可用工具（如「天气查询工具」「图表生成工具」），并转换为 LLM 可理解的格式（包含名称、参数描述）；
限制最大迭代次数（max_iteration_steps），防止因工具调用逻辑错误导致无限循环。

2. 迭代工具调用循环
代理通过循环迭代实现「调用工具→处理结果→决定是否继续调用」的逻辑，直到无需工具或达到最大次数：

while function_call_state and iteration_step <= max_iteration_steps:function_call_state =False# 默认为不需要继续调用，除非检测到工具调用指令# 1. 创建本轮思考记录（数据库存储，用于追踪）agent_thought = self.create_agent_thought(...)# 2. 组织提示信息（系统指令+历史对话+用户查询）prompt_messages = self._organize_prompt_messages()self.recalc_llm_max_tokens(self.model_config, prompt_messages)# 计算LLM最大token限制# 3. 调用LLM，获取响应（支持流式/阻塞式）chunks = model_instance.invoke_llm(prompt_messages=prompt_messages,tools=prompt_messages_tools,# 告诉LLM可用工具stream=self.stream_tool_call,# 是否流式响应（由模型能力决定）
...
)

核心逻辑：
每次迭代创建agent_thought记录，用于存储本轮的思考、工具调用、结果等信息（可追溯）；
_organize_prompt_messages
整合上下文（系统指令、历史对话、用户当前查询），确保 LLM 理解完整场景；
调用 LLM 时传入tools参数，明确告知可用工具的结构（名称 + 参数），引导 LLM 生成规范的工具调用指令。

3. 处理 LLM 响应：提取工具调用指令
LLM 的响应分为「流式」和「阻塞式」两种，代码需分别处理并提取工具调用指令：

• （1）处理流式响应（stream=self.stream_tool_call=True）
  若模型支持流式工具调用（如 GPT-4），响应会以「分块」形式返回，需逐块解析：

if isinstance(chunks, Generator):# 流式响应（分块返回）is_first_chunk =Truefor chunk in chunks:# 遍历每个响应块if is_first_chunk:# 首次接收块时，发布「开始思考」事件（前端可显示"AI正在思考..."）self.queue_manager.publish(QueueAgentThoughtEvent(...))is_first_chunk =False# 检查当前块是否包含工具调用指令if self.check_tool_calls(chunk):function_call_state =True# 需要继续调用工具# 提取工具调用信息：(工具调用ID, 工具名称, 调用参数)tool_calls.extend(self.extract_tool_calls(chunk) or [])# 记录工具名称和参数（用于存储）tool_call_names =";".join([tool_call[1] for tool_call in tool_calls])tool_call_inputs = json.dumps({tool_call[1]: tool_call[2] for tool_call in tool_calls})# 累加响应内容（用于生成最终回答）if chunk.delta.message and chunk.delta.message.content:response +=str(chunk.delta.message.content)# 累加token使用量（用于计费/监控）if chunk.delta.usage:increase_usage(llm_usage, chunk.delta.usage)yield chunk  # 实时返回给前端，实现"边想边说"的效果

• （2）处理阻塞式响应（stream=False）
  若模型不支持流式工具调用，响应会一次性返回，直接解析完整结果：

else:# 阻塞式响应（完整返回）result = chunks# 检查是否包含工具调用指令if self.check_blocking_tool_calls(result):function_call_state =Truetool_calls.extend(self.extract_blocking_tool_calls(result)or[])tool_call_names =";".join([tool_call[1]for tool_call in tool_calls])tool_call_inputs = json.dumps(...)# 累加响应内容和token使用量response +=str(result.message.content)increase_usage(llm_usage, result.usage)# 发布思考事件并返回结果self.queue_manager.publish(...)yield LLMResultChunk(...)

关键方法：
check_tool_calls
/check_blocking_tool_calls：检查 LLM 响应中是否包含工具调用指令（通过tool_calls字段判断）；
extract_tool_calls
/extract_blocking_tool_calls：从响应中提取工具调用细节（如工具 ID、名称、参数），例如从tool_calls中解析出(“call_123”, “weather_query”, {“city”: “北京”, “date”: “today”})。

4. 执行工具调用并处理结果
提取工具调用指令后，代理需执行工具并处理返回结果：

    # 调用工具并收集结果tool_responses =[]for tool_call_id, tool_call_name, tool_call_args in tool_calls:# 获取工具实例（如"weather_query"对应「天气查询工具」）tool_instance = tool_instances.get(tool_call_name)if not tool_instance:# 工具不存在（容错处理）tool_response ={"tool_call_id": tool_call_id,"tool_response":f"工具{tool_call_name}不存在","meta": ToolInvokeMeta.error_instance(...)}else:# 调用工具tool_invoke_response, message_files, tool_invoke_meta = ToolEngine.agent_invoke(tool=tool_instance,tool_parameters=tool_call_args,# 参数：{"city": "北京", "date": "today"}user_id=self.user_id,...)# 发布工具返回的文件（如图表生成工具返回的图片）for message_file_id in message_files:self.queue_manager.publish(QueueMessageFileEvent(message_file_id=message_file_id))tool_response ={"tool_call_id": tool_call_id,"tool_response": tool_invoke_response,# 如"北京今日气温25℃，晴""meta": tool_invoke_meta.to_dict()}tool_responses.append(tool_response)# 将工具结果添加到上下文（供下一轮LLM参考）self._current_thoughts.append(ToolPromptMessage(content=str(tool_response["tool_response"]),tool_call_id=tool_call_id,name=tool_call_name))

关键操作：
通过 ToolEngine.agent_invoke 执行工具调用，传入参数（如城市、日期）；
处理工具返回的文件（如图表），通过 QueueMessageFileEvent 实时推送给用户，提升体验；
将工具结果封装为 ToolPromptMessage，添加到上下文（_current_thoughts），确保下一轮 LLM 能参考该结果。

5. 记录与更新状态
工具调用完成后，更新本轮思考记录，并决定是否继续迭代：

# 保存本轮思考记录（包含工具调用、结果、token使用量）
self.save_agent_thought(agent_thought=agent_thought,tool_name=tool_call_names,tool_input=tool_call_inputs,observation={t["tool_call_name"]: t["tool_response"]for t in tool_responses},llm_usage=current_llm_usage,
...
)
self.queue_manager.publish(QueueAgentThoughtEvent(agent_thought_id=agent_thought.id))iteration_step +=1# 迭代次数+1

关键逻辑：
save_agent_thought 将工具调用细节、结果、token 使用量等存入数据库，支持后续审计、计费或调试；
发布 QueueAgentThoughtEvent 事件，通知前端或其他服务「本轮思考已完成」，可更新 UI 显示（如展示工具调用结果）。

6. 生成最终回答并结束
当无需继续调用工具（function_call_state=False）或达到最大迭代次数时，生成最终回答并发布结束事件：

# 发布结束事件（包含最终回答和token使用量）
self.queue_manager.publish(QueueMessageEndEvent(llm_result=LLMResult(model=model_instance.model,message=AssistantPromptMessage(content=final_answer),# 最终回答usage=llm_usage["usage"],# 总token使用量...)),PublishFrom.APPLICATION_MANAGER
)

2.6.3. 核心方法解析：支撑代理运行的「关键齿轮」

除了 run 方法，类中其他核心方法负责处理提示构建、工具调用检测、多模态输入等关键逻辑，共同构成代理的「运转齿轮」。

1. 提示信息组织：_organize_prompt_messages
该方法整合系统指令、历史对话、用户查询和工具调用记录，生成 LLM 的完整输入：

def _organize_prompt_messages(self):# 1. 初始化系统提示（如"你是智能助手，可调用工具解决问题..."）prompt_template = self.app_config.prompt_template.simple_prompt_template or""self.history_prompt_messages = self._init_system_message(prompt_template, self.history_prompt_messages)# 2. 组织用户查询（支持多模态，如文本+图片）query_prompt_messages = self._organize_user_query(self.query or"",[])# 3. 整合历史消息与当前思考（确保上下文连贯）self.history_prompt_messages = AgentHistoryPromptTransform(model_config=self.model_config,prompt_messages=[*query_prompt_messages,*self._current_thoughts],# 当前查询+工具调用记录history_messages=self.history_prompt_messages,# 历史对话memory=self.memory  # 内存管理（避免token超限）).get_prompt()# 4. 组装最终提示（历史+当前查询+当前思考）prompt_messages =[*self.history_prompt_messages,*query_prompt_messages,*self._current_thoughts]# 5. 首次迭代后清除图片信息（部分模型不支持多轮图片输入）if len(self._current_thoughts)!=0:prompt_messages = self._clear_user_prompt_image_messages(prompt_messages)return prompt_messages

核心作用：
确保 LLM 获得完整上下文（历史对话 + 当前查询 + 工具调用记录）；
处理多模态输入（如用户上传的图片），转换为模型可理解的格式；
通过AgentHistoryPromptTransform管理上下文长度（避免超过模型 token 限制）。

2. 多模态输入处理：_organize_user_query
该方法将用户输入（文本 + 文件 / 图片）转换为统一格式，支持多模态工具调用：

def _organize_user_query(self, query:str, prompt_messages:list[PromptMessage])->list[PromptMessage]:if self.files:# 处理用户上传的文件（如图像）contents:list[PromptMessageContentUnionTypes]=[TextPromptMessageContent(data=query)]# 图像细节配置（高/中/低，控制描述详细程度）image_detail_config = self.application_generate_entity.file_upload_config.image_config.detail or"low"# 转换文件为模型可理解的格式（如图片→文本描述）for file in self.files:contents.append(file_manager.to_prompt_message_content(file, image_detail_config=image_detail_config))prompt_messages.append(UserPromptMessage(content=contents))else:# 纯文本输入prompt_messages.append(UserPromptMessage(content=query))return prompt_messages

示例场景：
用户提问「分析这张北京天气趋势图」并上传图片 → 方法将图片转换为文本描述（如「一张展示北京近 7 天气温的折线图，最高温 30℃，最低温 20℃」），与文本问题合并为多模态输入，确保 LLM 能理解图片内容。

3. 工具调用检测与提取
LLM 的工具调用指令通过tool_calls字段传递（结构化格式），以下方法负责检测和提取：

• check_tool_calls：检查流式响应中是否包含工具调用
  def check_tool_calls(self, llm_result_chunk: LLMResultChunk)->bool:

return bool(llm_result_chunk.delta.message.tool_calls)# 若有tool_calls则返回True

• extract_tool_calls：从流式响应中提取工具调用细节
  def extract_tool_calls(self, llm_result_chunk: LLMResultChunk)->list[tuple[str,str,dict]]:

    tool_calls =[]for tool_call in llm_result_chunk.delta.message.tool_calls:# 解析参数（如{"city": "北京"}）args = json.loads(tool_call.function.arguments)if tool_call.function.arguments else{}tool_calls.append((tool_call.id, tool_call.function.name, args))return tool_calls

关键作用：
从 LLM 响应中精准提取工具调用信息（ID、名称、参数），为后续工具执行提供输入；
支持流式和阻塞式两种响应格式，兼容不同模型特性（如 GPT-4 支持流式，部分模型仅支持阻塞式）。
