CK-FR08-E00是一款基于射频识别技术的高频 RFID 标签读卡器，读卡器工作频率为

13.56MHZ，支持对 I-CODE 2、I-CODE SLI 等符合 ISO15693 国际标准协议格式标签的读取。

读卡器同时支持标准工业通讯协议 ModBus TCP 和自定义协议(Free Procotol)、UDP，方便用户通集成到 PLC 等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。

本期主题：围绕CK-FR08-E00产品的MODBUSTCP通讯协议与三菱QJ71E71-100模块进行通讯配置说明。

0、准备阶段

l编程软件：GX Works2

l工业RFID读写器：CK-FR08-E00

lPLC：三菱Q03

l通讯协议：MODBUSTCP

l连接方式：以太网

1、修改设备IP

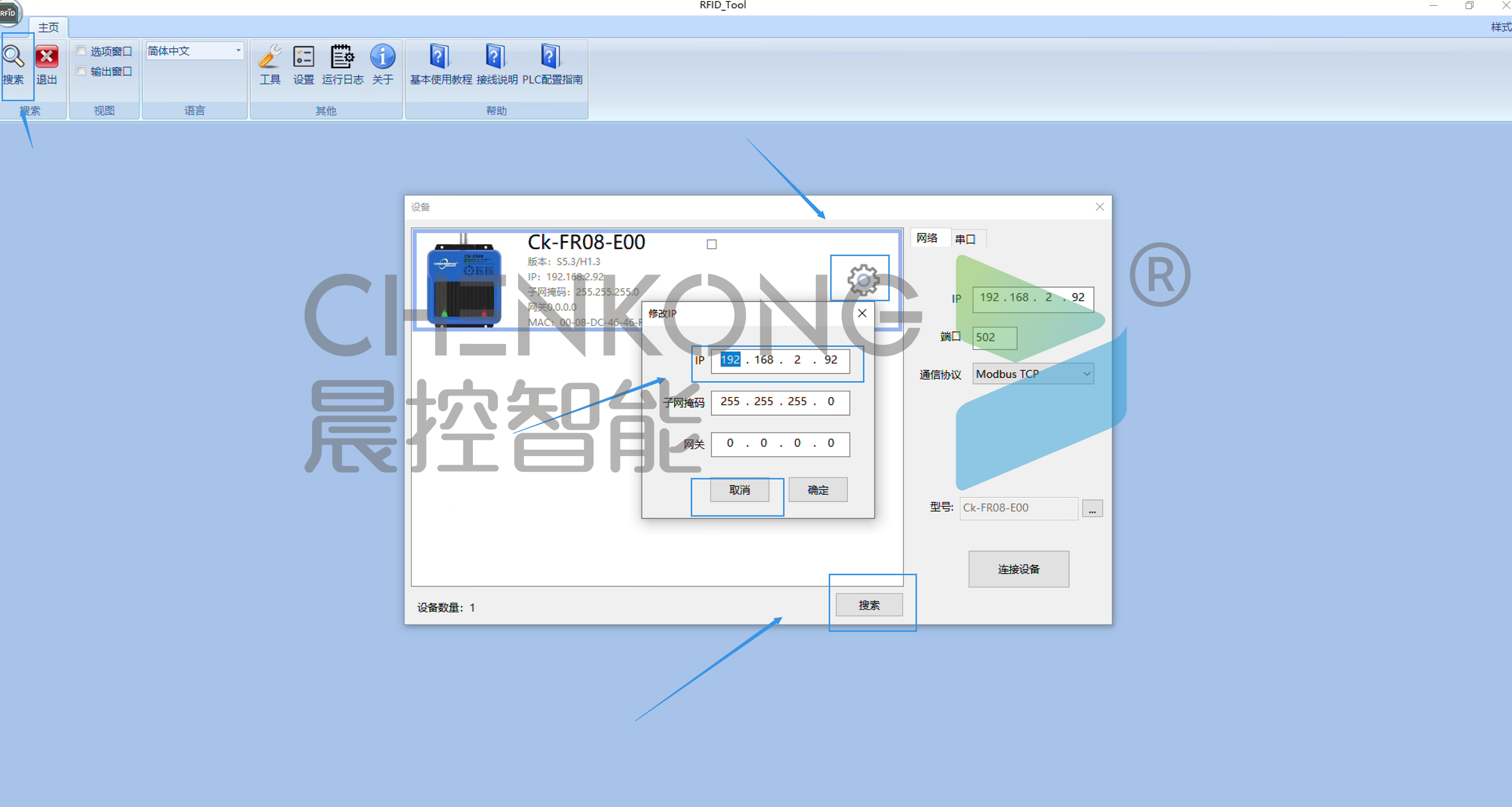

打开RFID_TOOL

点击搜索，搜索出来设备

点击齿轮，修改使用IP，点击确定

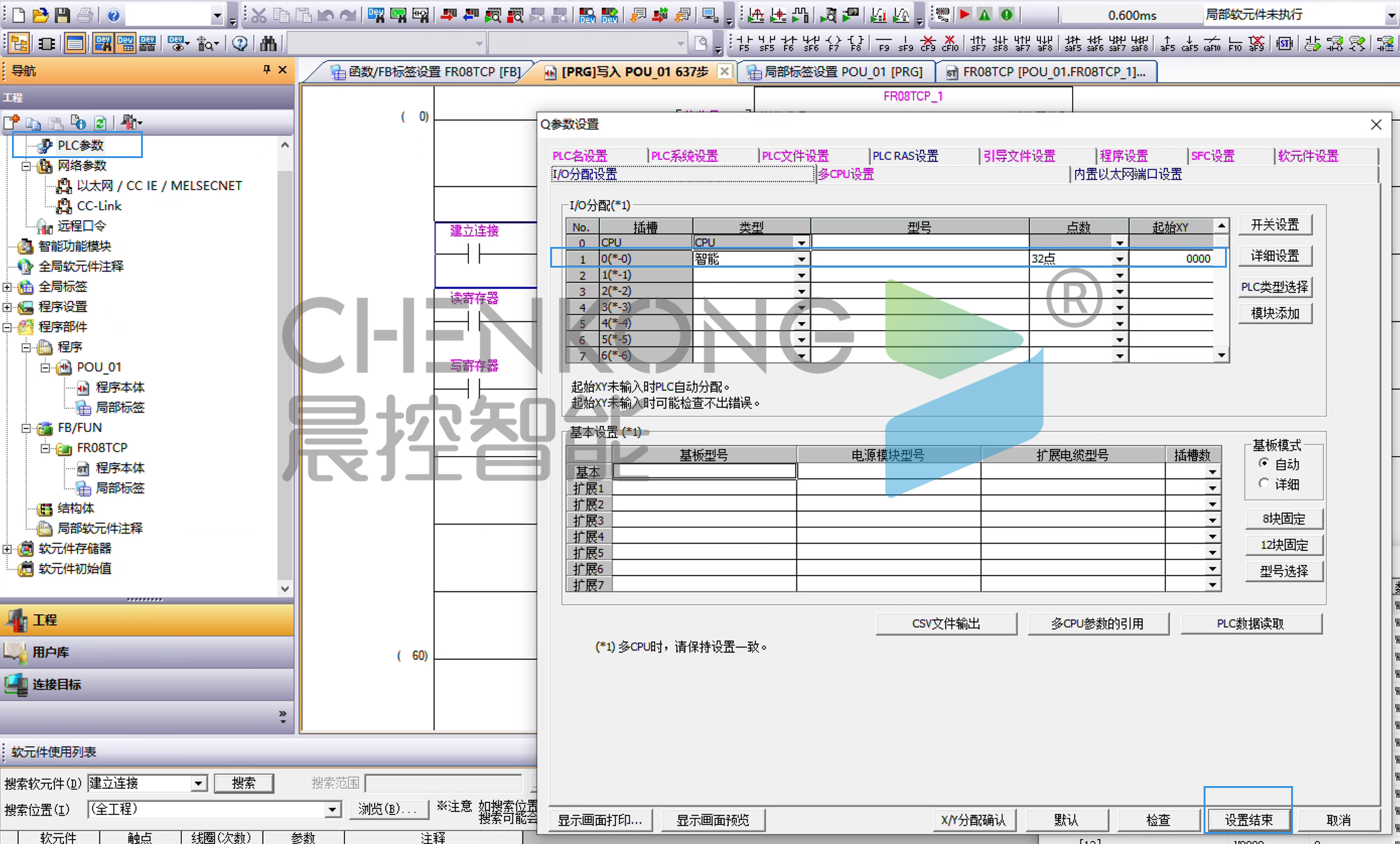

2、设置模块

打开PLC参数

在I/O分配设置添加QJ71E71-100模块

点击设置结束保存

3、设置以太网参数

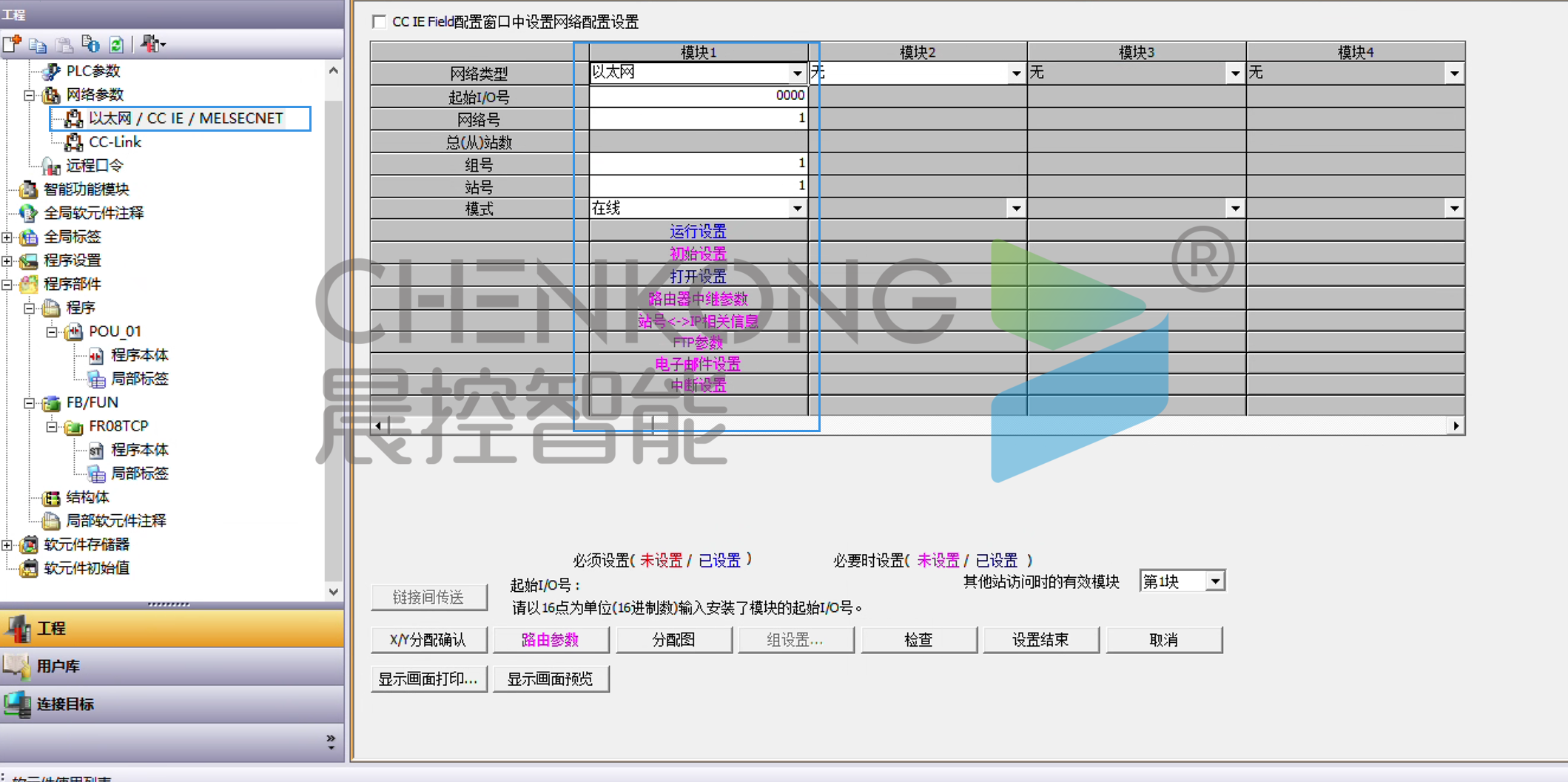

打开网络参数-以太网参数

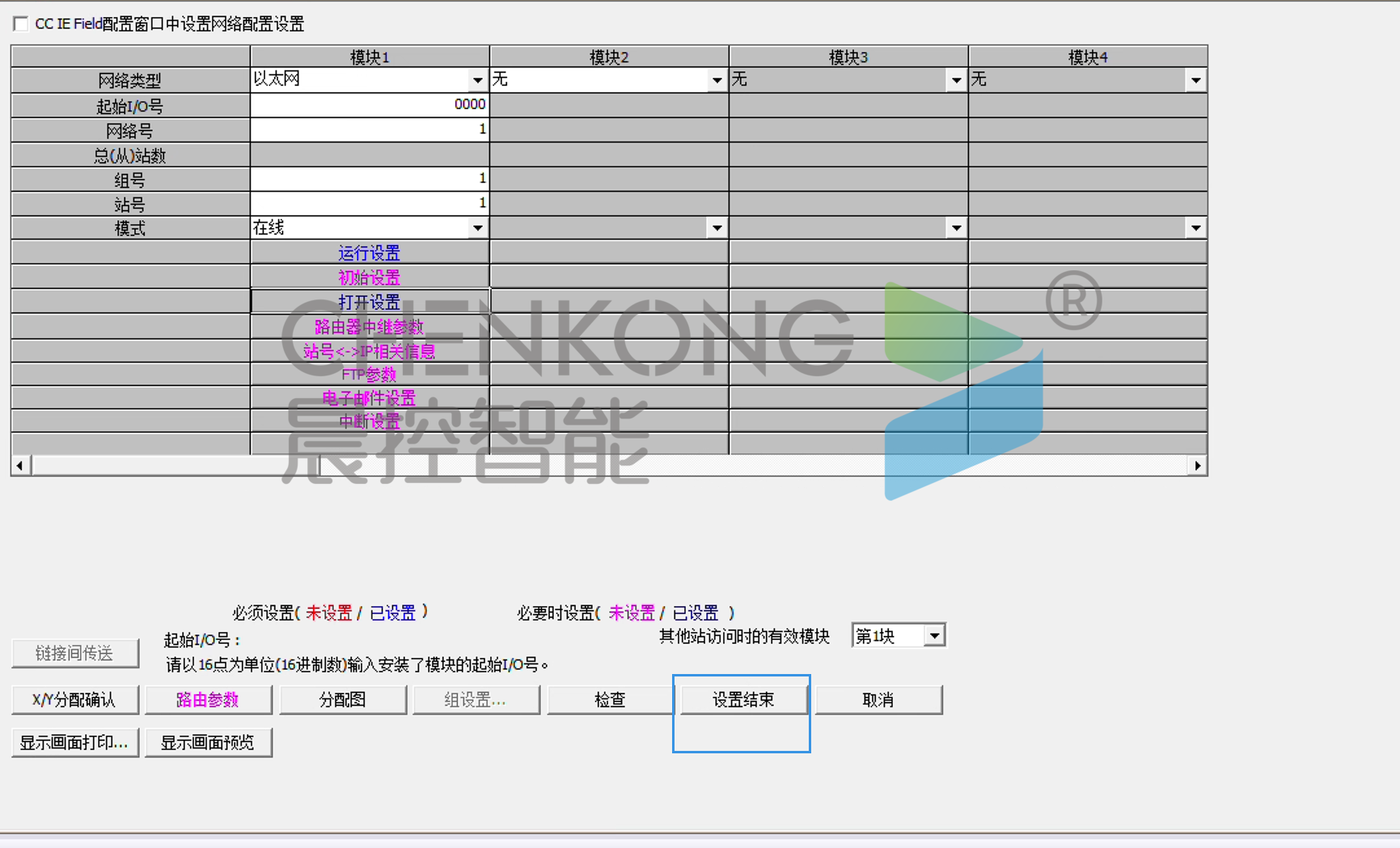

设置以太网参数

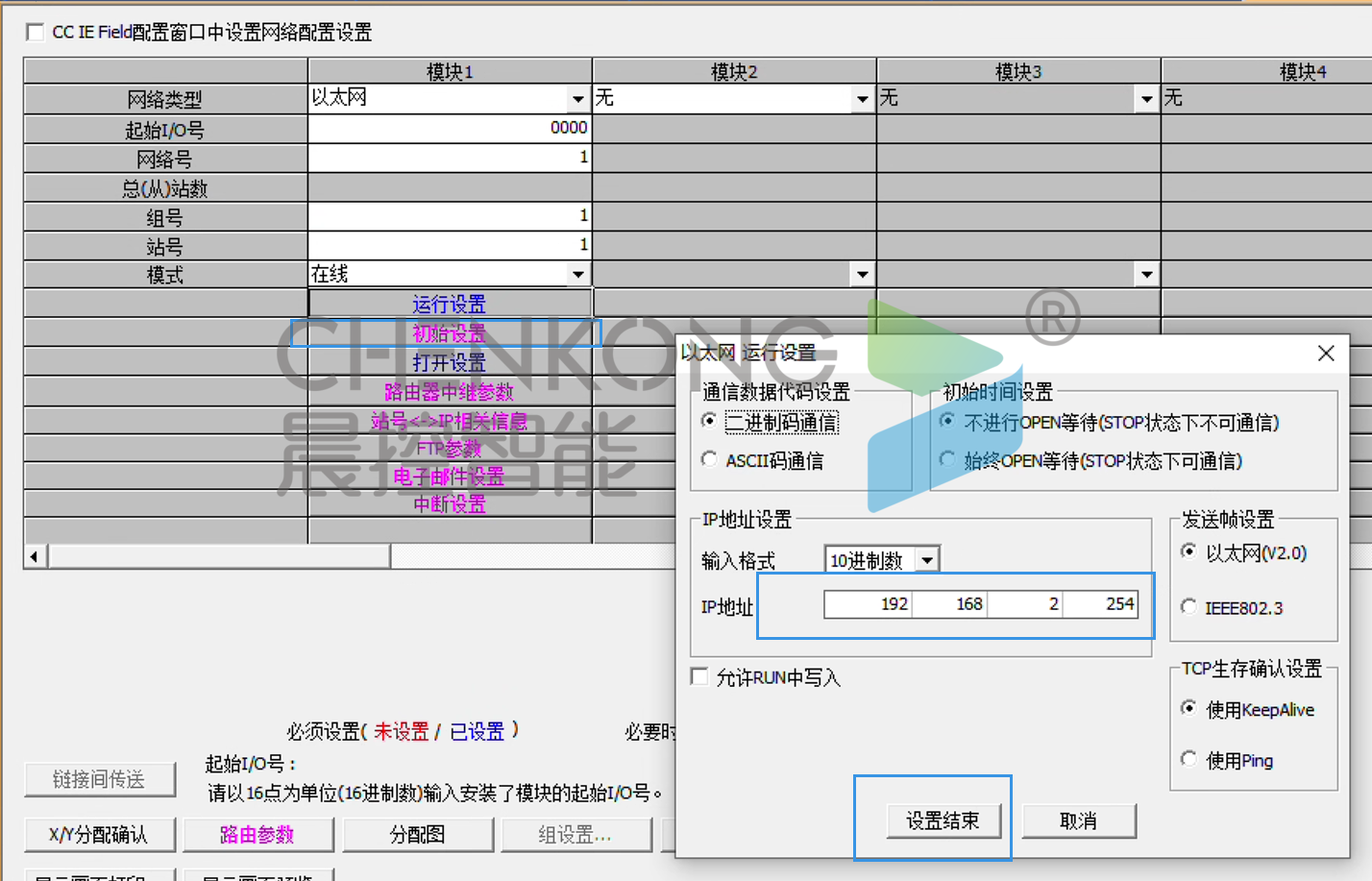

4、设置模块IP

打开运行设置

设置模块IP

点击设置结束保存

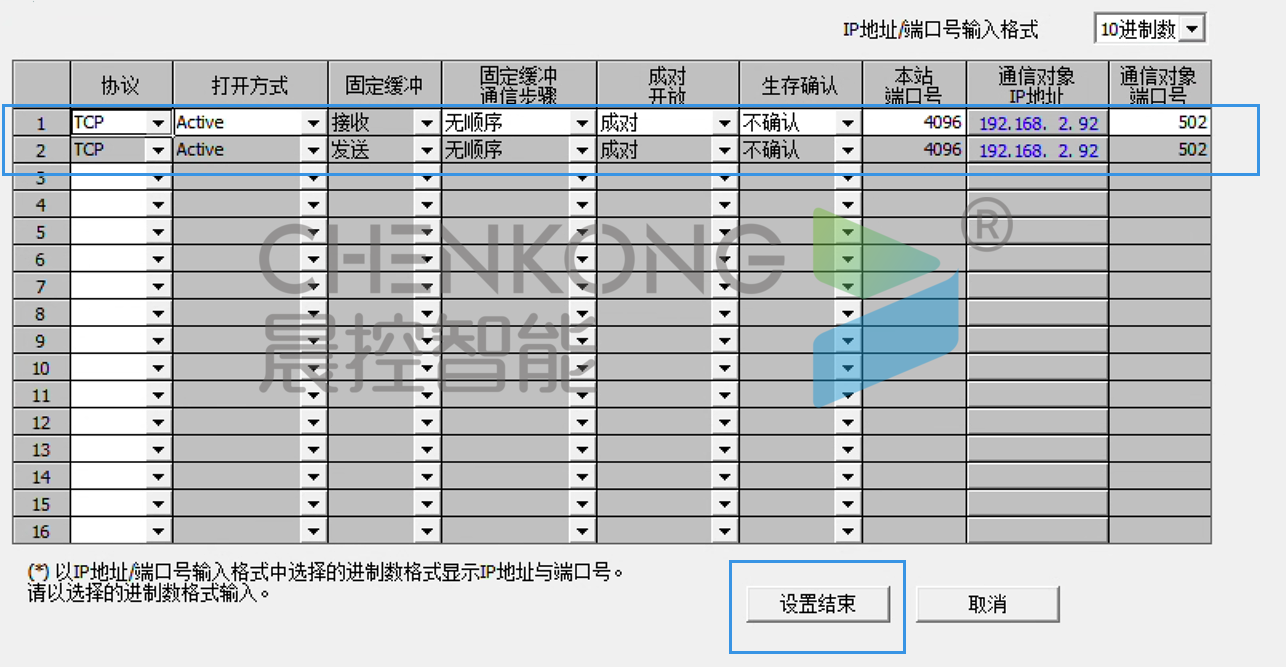

5、设置连接配置

点击打开设置

添加设备，需要设置成对开放，端口号502设备

点击设置结束保存配置

6、确定配置

点击设置结束，保存以上所有设置

将程序配置下载到PLC

然后断电重启plc，让PLC确定配置

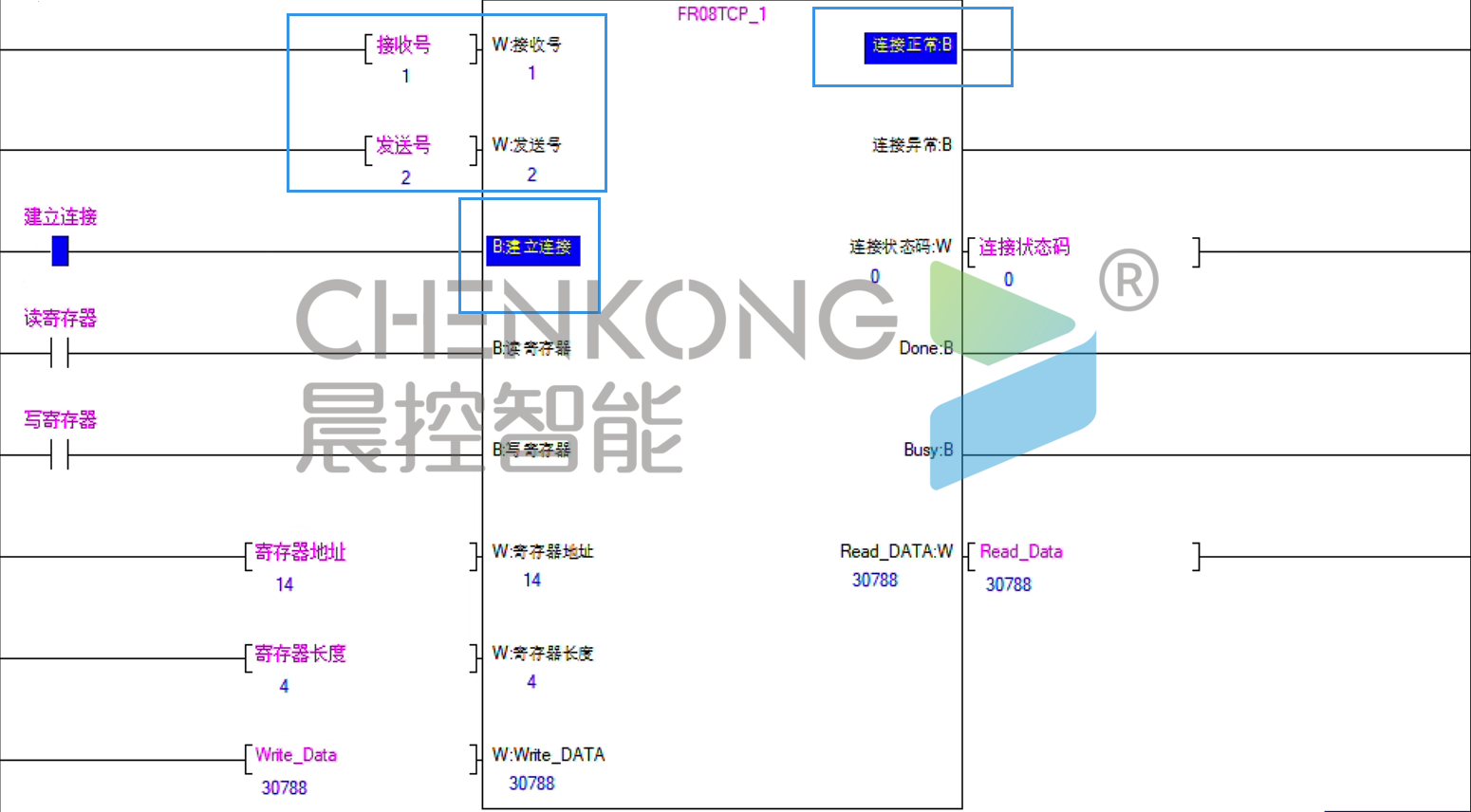

7、通讯连接

功能块填写接收号和发送号（上方连接配置中的接收发送端的编号）

置位建立连接引脚，等待连接正常置位，建立连接

复位建立连接引脚，断开连接

8、功能块以及操作说明

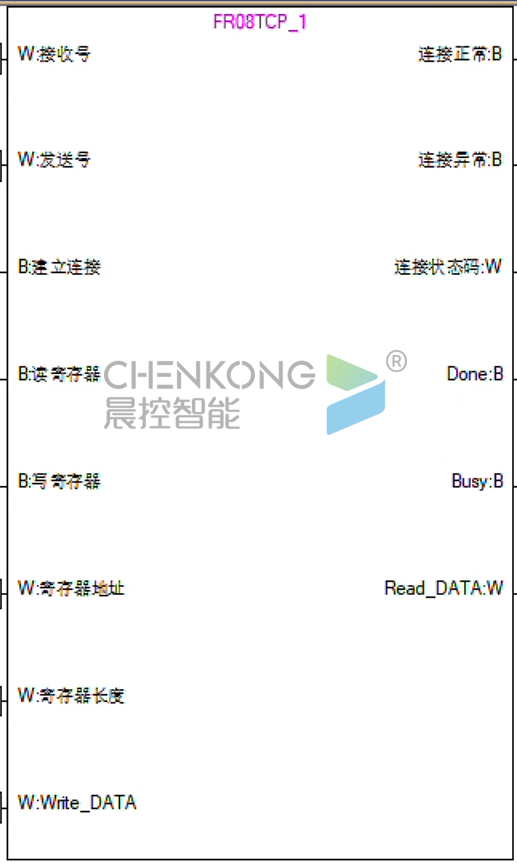

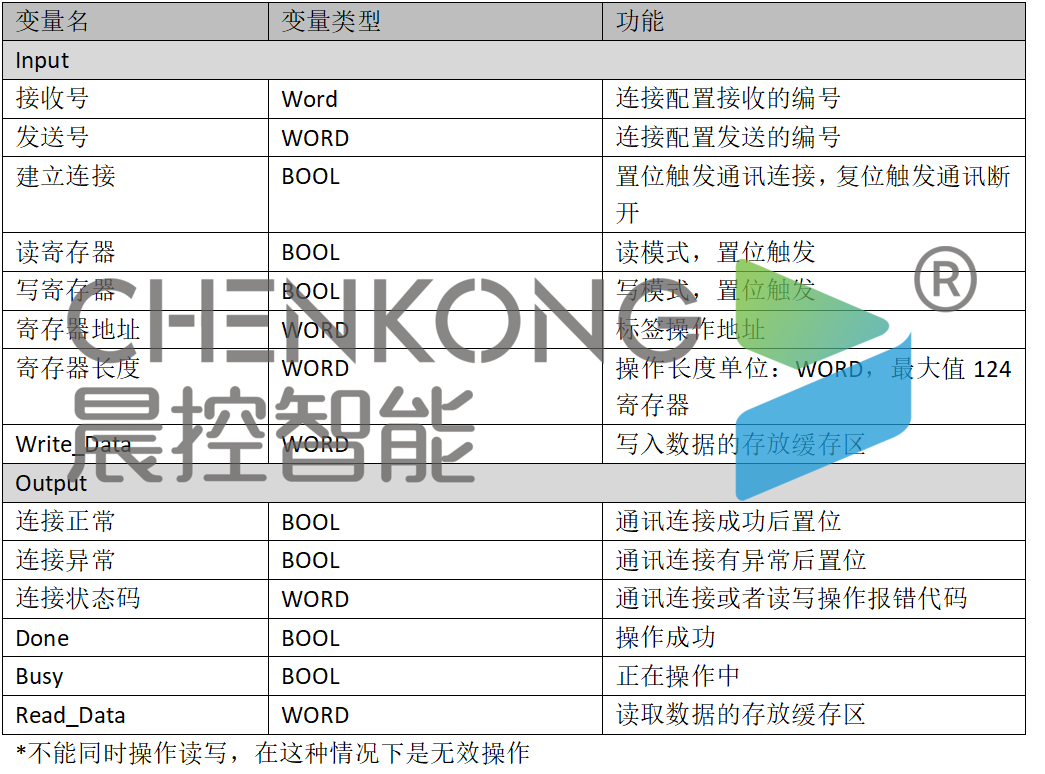

功能块引脚说明

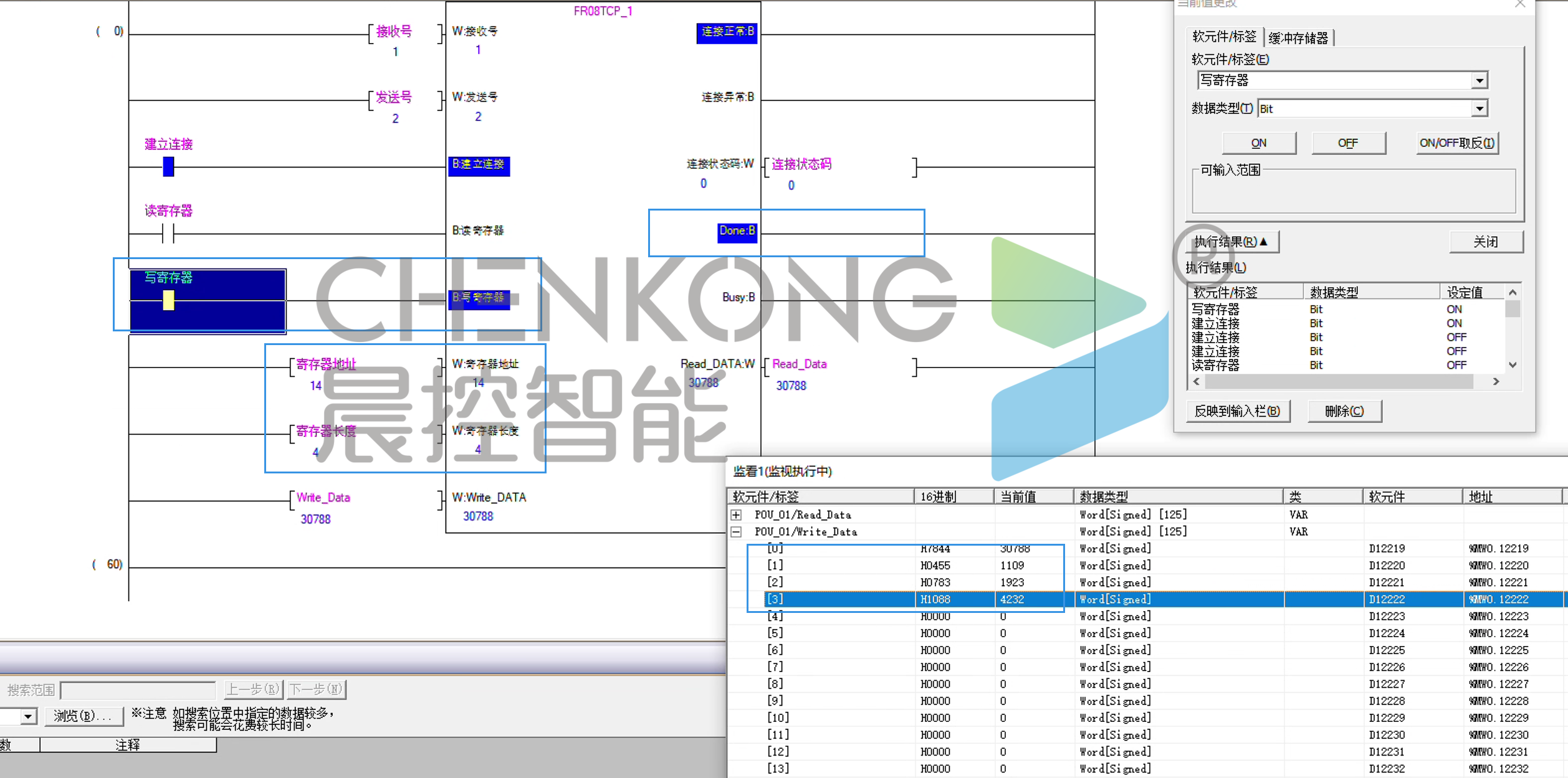

写操作说明：

将需要写入的数据的放到写入缓存区

置位写寄存器

等待done完成，即写入完成。

读取寄存器数据操作

置位读寄存器

等待done完成，即写入完成。

读取的数据缓存到读取缓存区
