基于物联网的智能衣柜系统的设计（论文+源码）

2.1  系统整体方案设计

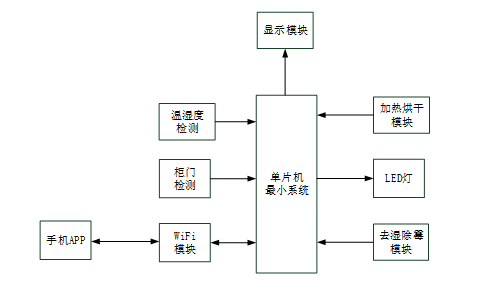

本次基于物联网的智能衣柜系统的设计，制定了如图2.1所示的系统框图，整个系统包含了STM32单片机最小系统，温湿度检测，柜门检测，WIFI通信模块，显示模块，加热烘干模块，LED灯，祛湿除霉模块等等。在功能上设计如下：

1. 具有自动和手动两种模式；
2. 可以实现温湿度检测功能；

（3）具有柜门检测功能，当衣柜打开则自动打开LED灯，衣柜关闭则自动灭灯；

（4）可以实现加热烘干，去潮防霉的功能，其不仅可以手动控制实现，而且当在自动模式下，如果湿度太低则可以自动进行通风以实现去潮防霉；

（5）具有Wifi通信功能，用户可以通过手机APP完成对智能衣柜的控制，实现手动/自动模式的切换，加热烘干，去潮防霉的控制，并实时了解情况；

（6）具有显示模块，显示衣柜的相关信息；
