全面理解 LVS：Linux 内核级负载均衡的架构设计、三种工作模式与十大调度算法详解

一、LVS简介

LVS（Linux Virtual Server，Linux虚拟服务器）是由章文嵩博士主导的开源负载均衡项目，目前已集成到Linux内核模块中，核心是在IP层实现数据请求的负载均衡调度，为大规模服务器集群提供高可用、高并发的访问能力。

核心逻辑

终端用户访问LVS调度器（Director Server）的虚拟IP（VIP），调度器根据预设算法将请求分发至后端真实服务器（Real Server，RS）；所有RS提供一致的服务（如Web、数据库）并共享存储资源，整个集群对用户完全透明（用户感知不到多台RS的存在）。

关键术语

  • VIP（Virtual IP）：虚拟服务IP，对外提供服务的统一入口，用户仅需访问此IP。
  • RIP（Real IP）：后端真实服务器（RS）的IP，仅用于集群内部通信。
  • DIP（Director IP）：调度器（Director）的内网IP，用于与后端RS通信。
  • LB（Load Balancer）：负载均衡器，即LVS调度器，负责请求分发。
  • RS（Real Server）：后端真实服务器，实际处理用户请求。

官方资源

  • 官方站点：http://www.linuxvirtualserver.org

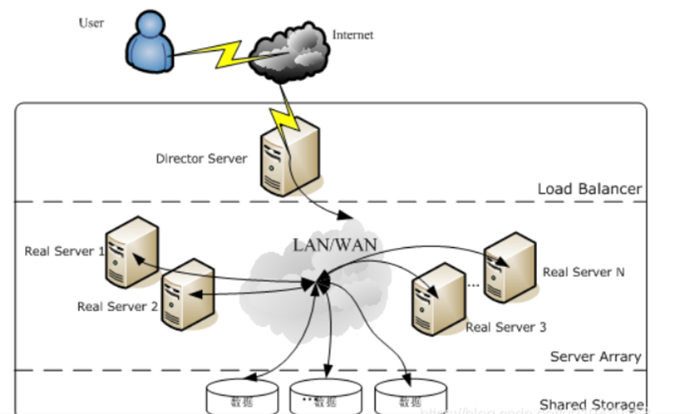

二、LVS体系结构

在这里插入图片描述

LVS集群系统由三层架构组成，各层分工明确，确保高可用与高扩展性，整体架构对用户透明。

层级核心组件功能说明
负载均衡层（Load Balancer）1-多台调度器（Director Server）1. 接收用户请求（目标IP为VIP）；
2. 按算法分发请求至RS；
3. 监控RS健康状态（通过ldirectord模块）；
4. 剔除故障RS，恢复后重新加入集群。
服务器群组层（Server Array）多台真实服务器（RS）1. 运行实际业务服务（Web、Mail、FTP等）；
2. 处理调度器分发的请求；
3. 支持跨系统（Linux、Windows、Solaris等）。
数据共享存储层（Shared Storage）磁盘阵列、集群文件系统1. 为所有RS提供统一共享存储（避免数据不一致）；
2. 常用方案：NFS（简单场景）、GFS（RedHat）、OCFS2（Oracle，高并发场景）。

架构注意事项

  • 调度器（Director）仅支持Linux/FreeBSD系统（Linux 2.6+内核默认集成LVS模块），RS支持任意操作系统。
  • 调度器可同时兼任RS角色（小规模集群场景），但会增加调度器负载，不建议大规模使用。

三、LVS管理工具

LVS的管理依赖内核模块（ipvs） 与用户空间工具（ipvsadm） 配合，ipvs实现核心转发逻辑，ipvsadm用于配置与管理集群。

1. 核心组件分工

组件运行位置核心作用
ipvs内核空间1. 实现IP层负载均衡转发；
2. 维护虚拟服务（VIP:Port）与真实服务（RIP:Port）的映射关系；
3. 执行调度算法（如轮询、最少连接）。
ipvsadm用户空间1. 命令行工具，用于配置/修改/删除虚拟服务与RS；
2. 查看集群状态、保存/重载配置；
3. 是用户操作LVS的唯一入口。

2. ipvsadm核心命令与参数

ipvsadm命令格式：ipvsadm [选项] [参数]，关键参数按功能分类如下：

（1）虚拟服务管理（集群级配置）
选项含义示例（添加TCP虚拟服务，轮询算法）
-A添加虚拟服务ipvsadm -A -t 192.168.100.100:80 -s rr
-E修改已存在的虚拟服务ipvsadm -E -t 192.168.100.100:80 -s wrr
-D删除虚拟服务ipvsadm -D -t 192.168.100.100:80
-C清空所有虚拟服务配置ipvsadm -C
-L/-l列出虚拟服务与RS状态ipvsadm -Ln（-n：IP/端口不解析为域名，加速显示）
-S保存配置到标准输出ipvsadm -Sn > /etc/sysconfig/ipvsadm（推荐保存路径）
-R从标准输入重载配置ipvsadm -R < /etc/sysconfig/ipvsadm
（2）真实服务（RS）管理（服务级配置）
选项含义示例（添加RS到虚拟服务，DR模式）
-a为虚拟服务添加RSipvsadm -a -t 192.168.100.100:80 -r 192.168.100.20:80 -g
-e修改已存在的RSipvsadm -e -t 192.168.100.100:80 -r 192.168.100.20:80 -w 2（调整权重为2）
-d从虚拟服务删除RSipvsadm -d -t 192.168.100.100:80 -r 192.168.100.20:80
（3）模式与权重参数
选项含义适用场景
-t指定虚拟服务为TCP协议Web（80/443）、SSH（22）等TCP服务
-u指定虚拟服务为UDP协议DNS（53）、NTP（123）等UDP服务
-r指定RS的IP:Port若端口与虚拟服务一致，可省略端口（如-r 192.168.100.20）
-g转发模式为DR（默认）DR模式（同网段、高性能场景）
-i转发模式为TUNTUN模式（跨网段、大规模集群）
-m转发模式为NATNAT模式（小规模、简单部署场景）
-w指定RS权重（默认1）权重越高，接收的请求越多（适合RS性能差异大的场景）

3. 配置保存与重载

LVS配置默认保存在内存中，重启后丢失，需手动保存到文件：

# 保存配置（推荐路径：/etc/sysconfig/ipvsadm）
ipvsadm -Sn > /etc/sysconfig/ipvsadm# 重载配置（重启ipvsadm服务也会自动加载此文件）
systemctl restart ipvsadm
# 或手动重载
ipvsadm -R < /etc/sysconfig/ipvsadm

四、LVS工作模式及原理

LVS核心工作模式分为NAT模式、DR模式、TUN模式，三者在转发方式、网段要求、性能表现上差异显著，需根据业务场景选择。

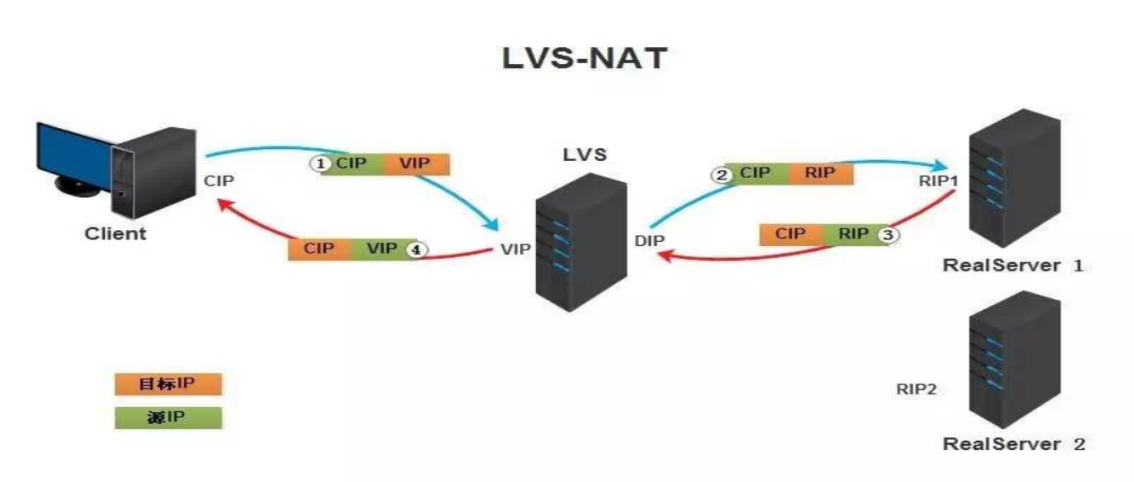

1. NAT模式（Network Address Translation）

在这里插入图片描述

核心原理：地址转换

通过修改IP地址实现请求转发，所有流量（请求+回包）均需经过调度器（LB），是最易部署的模式。

转发流程（以HTTP请求为例）
  1. 客户端请求：客户端发送请求，目标IP=VIP（如172.16.30.10），目标端口=80，源IP=CIP（客户端IP）。
  2. LB转发请求：LB接收请求后，按算法选择RS（如192.168.100.20），将请求的目标IP改为RIP，目标端口不变，转发给RS。
  3. RS处理请求：RS接收请求（目标IP=自身RIP），处理后生成回包，源IP=RIP，目标IP=CIP；因RS网关指向LB的DIP，回包发送至LB。
  4. LB回包给客户端：LB接收RS回包，将源IP改为VIP，目标IP=CIP，转发给客户端。
关键配置要求
  • RS的默认网关必须指向LB的DIP（否则回包无法送达LB）。
  • LB需双网卡：一张网卡绑定VIP（对外），一张绑定DIP（对内与RS通信）。
优缺点与适用场景
优点缺点适用场景
1. 部署简单，无需特殊配置RS；
2. RS支持任意操作系统；
3. 仅需LB配置公网IP。		1. 所有流量经LB，高并发时LB易成瓶颈；
2. 最多支持10-20台RS。		小规模集群（如测试环境、小型Web服务）

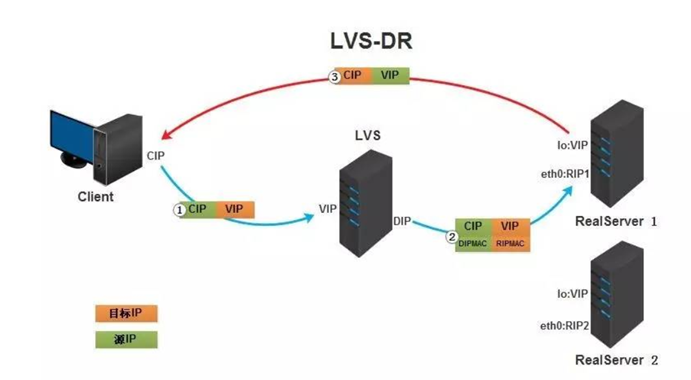

2. DR模式（Direct Routing，直接路由）

在这里插入图片描述

核心原理：MAC地址修改

仅修改数据帧的目标MAC地址（改为RS的MAC），不修改IP地址，RS处理后直接回包给客户端（不经过LB），是性能最优的模式。

转发流程
  1. 客户端请求：客户端发送请求，目标IP=VIP，目标MAC=LB的MAC（客户端通过ARP请求获取VIP的MAC）。
  2. LB转发请求：LB接收请求后，按算法选择RS，将数据帧的目标MAC改为RS的MAC，IP地址不变（仍为VIP→CIP），转发给RS。
  3. RS处理请求：RS接收请求（目标MAC=自身，目标IP=VIP），因RS的lo接口已配置VIP（仅本机可见），可正常处理；回包直接发送给客户端（源IP=VIP，目标IP=CIP），不经过LB。
关键配置要求
  • ARP抑制：RS需配置内核参数（arp_ignore=1、arp_announce=2），避免RS响应客户端对VIP的ARP请求（防止客户端直接与RS通信，绕开LB）。
  • 同网段要求：LB与RS必须在同一物理网段（MAC地址仅在同网段有效）。
  • VIP配置：LB与所有RS均需在lo接口配置VIP（掩码/32，仅本机可见）。
优缺点与适用场景
优点缺点适用场景
1. 性能最优，仅请求经LB，回包直连客户端；
2. 支持大规模RS（无LB瓶颈）。		1. 需配置ARP抑制，部署较复杂；
2. LB与RS必须同网段。		中大规模集群（如高并发Web服务、电商平台）

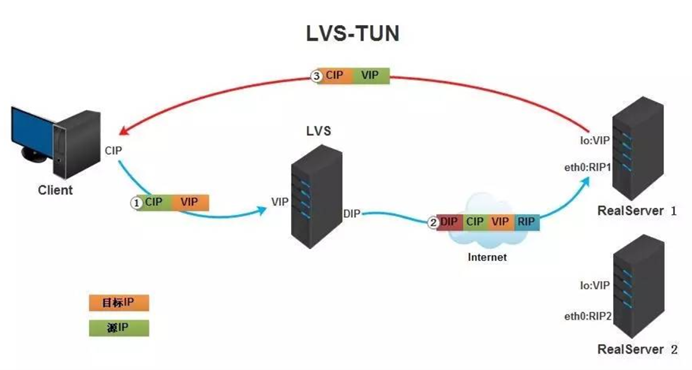

3. TUN模式（IP Tunneling，IP隧道）

在这里插入图片描述

核心原理：IP隧道封装

通过“IP隧道”封装请求（双层IP头），实现跨网段转发，RS处理后直接回包给客户端，解决DR模式“同网段”限制。

转发流程
  1. 客户端请求：客户端发送请求，目标IP=VIP，源IP=CIP。
  2. LB封装隧道：LB接收请求后，按算法选择RS，在原IP头外层新增一层IP头（源IP=LB的DIP，目标IP=RS的RIP），形成“IP隧道”，转发给RS。
  3. RS解封装与处理：RS接收隧道包后，解封装外层IP头，发现内层目标IP=自身lo接口的VIP，处理请求；回包直接发送给客户端（不经过LB）。
关键配置要求
  • IPIP模块：LB与RS需加载ipip内核模块（支持IP隧道协议），RS需在tunl0（隧道设备）配置VIP。
  • 反向路径过滤：RS需关闭rp_filter（反向路径过滤，设为0），避免内核丢弃隧道包（隧道包源IP与接收接口路由不匹配）。
  • RS公网IP：RS需有公网IP（或能直接与客户端通信的IP），否则无法直连客户端。
优缺点与适用场景
优点缺点适用场景
1. 支持跨网段部署（RS可分布在不同地域）；
2. 性能接近DR，无LB瓶颈。		1. 需加载IPIP模块，部署复杂；
2. RS需支持IP隧道协议（主要为Linux）。		超大规模集群（如跨地域分布式服务、CDN）

4. 三种模式核心差异对比

特性NAT模式DR模式TUN模式
转发方式IP地址修改（目标→RIP，源→VIP）MAC地址修改（目标→RS的MAC）IP隧道封装（双层IP头）
流量路径客户端→LB→RS→LB→客户端客户端→LB→RS→客户端客户端→LB→RS→客户端
LB负载高（所有流量经LB）低（仅请求经LB）低（仅请求经LB）
网段要求无（RS可跨网段）必须同网段无（支持跨网段）
RS配置复杂度低（仅需设网关）中（ARP抑制+VIP配置）高（IPIP模块+关闭rp_filter）
最大RS数量10-20台数百台数千台

五、LVS调度算法

LVS调度算法分为静态算法（仅按预设规则分发，不考虑RS负载）和动态算法（根据RS实时负载调整分发），共10种，需根据业务场景选择。

1. 静态调度算法（4种）

静态算法不感知RS的实时负载（如连接数、CPU使用率），仅按固定规则分发请求，适合RS性能一致的场景。

算法名称英文缩写核心逻辑适用场景
轮询调度RR均等分发请求，每台RS接收请求数相同，不考虑负载。RS性能完全一致（如相同配置的Web服务器）
加权轮询WRR按RS权重分发请求，权重越高，接收请求越多（权重可手动配置）。RS性能差异大（如高配服务器权重高）
源地址散列调度SH根据客户端IP（CIP）通过散列函数映射到固定RS，相同CIP始终访问同一RS。需会话保持的场景（如登录状态、购物车）
目标地址散列调度DH根据目标IP（如VIP或请求的域名解析IP）映射到固定RS，相同目标IP访问同一RS。反向代理、DNS服务（需固定IP-RS映射）

2. 动态调度算法（6种）

动态算法实时感知RS的负载（如连接数、响应时间），优先将请求分发至负载较低的RS，适合RS负载波动大的场景。

算法名称英文缩写核心逻辑适用场景
最少连接调度LC优先将请求分发至当前连接数最少的RS，不考虑权重。RS性能一致，负载波动大（如突发流量）
加权最少连接WLC结合权重与连接数，公式：(当前连接数/权重)，值越小的RS优先接收请求。RS性能差异大，需动态调整负载（推荐首选）
基于局部性的最少连接LBLC对相同目标IP（如用户访问的页面IP），优先分发至之前处理过该IP的RS（利用缓存），若该RS负载过高则选择其他RS。静态资源服务（如图片、CSS，利用缓存加速）
复杂的基于局部性最少连接LBLCR维护“目标IP→RS组”的映射，而非“目标IP→单RS”，避免单RS负载过高。大规模静态资源服务（如CDN节点）
最少期望延迟SED不考虑非活动连接，按公式(当前活动连接数+1)/权重计算，值越小的RS优先接收请求（权重高的RS更易被选中）。高并发场景，需优先调度高性能RS
永不排队NQ若存在RS的当前连接数为0，直接将请求分发至该RS，无需排队；无空闲RS时按SED算法调度。低延迟要求场景（如实时通信、交易系统）

3. 算法选择建议

  • 小规模测试环境：优先RR（简单易理解）。
  • 生产环境（RS性能一致）：优先LC（动态适应负载）。
  • 生产环境（RS性能差异大）：优先WLC（兼顾权重与负载）。
  • 需会话保持：优先SH（基于客户端IP）。
  • 静态资源/CDN：优先LBLC/LBLCR（利用缓存）。

六、配置 LVS-NAT 模式的 HTTPD 负载集群（HTTP）

环境说明核心逻辑

LVS-NAT 模式的核心是地址转换：客户端请求先发给 DR（调度器）的 VIP，DR 将目标 IP（VIP）转换为后端 RS 的 RIP，转发请求；RS 处理后，回包通过 DR（因 RS 网关指向 DR 的 DIP），DR 再将源 IP（RIP）转换为 VIP，返回客户端。所有流量需经过 DR，因此 DR 可能成为瓶颈，但配置简单，适合小规模集群。

主机名称网卡信息（ens160为nat、ens192为仅主机）核心作用
Client客户端192.168.100.200（ens160）（仅访问 VIP）发起 HTTP 请求，验证负载均衡
DRDIP：192.168.100.10，集群内；VIP：172.16.30.10，客户端访问入口接收请求、地址转换、调度 RS
RS1/RS2RIP:192.168.100.20/30(ens33)运行 HTTPD，处理请求并回包给 DR
1、DR、RS1、RS2三台主机都关闭防火墙和selinux
[root@dr ~]# systemctl stop firewalld  // 临时关闭防火墙（立即生效，重启失效）
[root@dr ~]# systemctl disable firewalld
// 永久关闭防火墙（重启后生效）
[root@dr ~]# cat /etc/sysconfig/selinux
SELINUX=disabled  // 永久关闭SELinux（需重启系统生效，临时关闭用setenforce 0）// RS1、RS2操作同上
[root@rs1 ~]# systemctl stop firewalld
[root@rs1 ~]# systemctl disable firewalld
[root@rs1 ~]# cat /etc/sysconfig/selinux
SELINUX=disabled[root@rs2 ~]# systemctl stop firewalld
[root@rs2 ~]# systemctl disable firewalld
[root@rs2 ~]# cat /etc/sysconfig/selinux
SELINUX=disabled
  • 防火墙会拦截 LVS 转发的流量（如 80 端口）和集群内通信，SELinux 是 Linux 安全策略，会限制服务端口和 IP 转发，因此必须关闭（测试环境，生产环境需精细化放行规则）。
  • 若仅执行stop不执行disable，服务器重启后防火墙会重新启动，导致集群失效。
2、配置ip信息
DR 配置（双 IP：DIP+VIP）
[root@dr ~]# nmcli connection add con-name ens36 ifname ens36 type ethernet  // 创建新网卡连接（ens36为新增物理/虚拟网卡）
[root@dr ~]# nmcli connection modify ens36 ipv4.addresses 172.16.30.10/24 ipv4.method manual connection.autoconnect yes
// 配置VIP（172.16.30.10），手动IP，开机自启
[root@dr ~]# nmcli connection up ens36  // 激活网卡连接（立即生效VIP）
  • DR 需要两个 IP：DIP（192.168.100.10）用于和后端 RS 通信，VIP（172.16.30.10）用于接收客户端请求，因此需新增网卡（ens36）绑定 VIP。
RS1/RS2 配置（RIP + 网关指向 DIP）
// RS1配置
[root@rs1 ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33  // 编辑网卡配置文件
...
IPADDR=192.168.100.20  // 配置RIP（集群内唯一标识）
PREFIX=24  // 子网掩码（255.255.255.0）
GATEWAY=192.168.100.10  // 网关必须指向DR的DIP！NAT模式下RS回包需经DR转发
[root@rs1 ~]# systemctl restart network
// 重启网络服务// RS2配置（同RS1，仅RIP不同）
[root@rs2 ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
...
IPADDR=192.168.100.30
PREFIX=24
GATEWAY=192.168.100.10
[root@rs2 ~]# systemctl restart network
  • RS 的网关必须指向 DR 的 DIP，这是 NAT 模式的核心：RS 处理完请求后，会将回包发给网关（DR），由 DR 转换源 IP（RIP→VIP）后返回客户端，若网关错误，回包无法到达客户端。
3. 后端 RS1 和 RS2 部署 WEB 服务器（HTTPD）
// RS1部署
[root@rs1 ~]# yum -y install httpd  // 安装Apache（HTTPD）服务
[root@rs1 ~]# echo RS1 > /var/www/html/index.html  // 写入测试页面（标识当前RS，方便验证负载均衡）
[root@rs1 ~]# systemctl restart httpd  // 重启HTTPD服务
[root@rs1 ~]# systemctl enable httpd  // 设置HTTPD开机自启（避免重启后服务停止）// RS2部署（同RS1，仅测试页面不同）
[root@rs2 ~]# yum -y install httpd  // 原步骤写“root@rs1”，属于笔误，需改为root@rs2
[root@rs2 ~]# echo RS2 > /var/www/html/index.html  // 测试页面写RS2，与RS1区分
[root@rs2 ~]# systemctl restart httpd.service
[root@rs2 ~]# systemctl enable httpd.service

备注：

  • 后端 RS 的核心作用是提供 WEB 服务，因此需安装 HTTPD；测试页面写入 “RS1/RS2”，是为了客户端访问时能直观看到请求被调度到哪个 RS，验证负载均衡是否生效。
4. 配置 DR（核心：开启转发 + 添加 LVS 规则）
（1）开启 IP 转发功能
[root@dr ~]# vim /etc/sysctl.conf  // 编辑内核参数配置文件（原步骤写sysctl.con，少f，需修正）
net.ipv4.ip_forward = 1  // 开启IPv4转发功能（NAT模式必须，否则DR无法转发流量）
[root@dr ~]# sysctl -p  // 加载内核参数（立即生效，无需重启系统）
net.ipv4.ip_forward = 1
  • Linux 默认关闭 IP 转发（net.ipv4.ip_forward=0），DR 作为调度器需要转发客户端→RS、RS→客户端的流量，因此必须开启转发；sysctl -p用于让修改后的内核参数立即生效，避免重启系统。
（2）安装 ipvsadm 并添加 LVS 规则
[root@dr ~]# yum -y install ipvsadm  // 安装LVS管理工具（ipvsadm是操作LVS内核模块的命令）
// 添加LVS规则：将VIP:80的请求调度到RS1:80，模式为NAT（-m）
[root@dr ~]# ipvsadm -a -t 172.16.30.10:80 -r 192.168.100.20:80 -m
// 添加LVS规则：将VIP:80的请求调度到RS2:80，模式为NAT（-m）
[root@dr ~]# ipvsadm -a -t 172.16.30.10:80 -r 192.168.100.30:80 -m
// 查看LVS规则（-L：列表，-n：IP不解析为域名，-v：详细信息）
[root@dr ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.16.30.10:80 rr  // rr：轮询调度（Round Robin），请求依次分配给RS1、RS2-> 192.168.100.20:80            Masq    1      0          0  // Masq即NAT模式，Weight=1（权重，默认1）-> 192.168.100.30:80            Masq    1      0          0  // 保存LVS规则到配置文件（避免重启后规则丢失）
[root@dr ~]# ipvsadm -Sn > /etc/sysconfig/ipvsadm
// 重启ipvsadm服务（加载保存的规则）
[root@dr ~]# systemctl restart ipvsadm.service
// 设置ipvsadm开机自启（确保重启后规则自动加载）
[root@dr ~]# systemctl enable ipvsadm.service
  • ipvsadm是 LVS 的核心工具，常用参数含义：
    • -A：添加虚拟服务（如 VIP: 端口）；
    • -a：给虚拟服务添加后端 RS；
    • -t：指定虚拟服务类型为 TCP（VIP: 端口）；
    • -r：指定后端 RS 的 IP: 端口；
    • -m：指定转发模式为 NAT（Masquerade）；
    • -s rr：指定调度算法为轮询（默认，适合 RS 性能一致的场景）。
  • ipvsadm -Sn > /etc/sysconfig/ipvsadm：将当前规则保存到默认配置文件，systemctl restart ipvsadm会自动加载该文件的规则，避免重启后规则丢失。
5. 客户端上测试
[root@hrz4 ~]# curl http://172.16.30.10  // 访问DR的VIP（HTTP端口80）
RS1  // 第一次请求调度到RS1
[root@hrz4 ~]# curl http://172.16.30.10
RS2  // 第二次请求调度到RS2（轮询生效）
[root@hrz4 ~]# curl http://172.16.30.10
RS1
[root@hrz4 ~]# curl http://172.16.30.10
RS2
  • 客户端需能访问 DR 的 VIP（172.16.30.10），通过curl命令发送 HTTP 请求，若返回结果轮询显示 “RS1”“RS2”，说明 LVS-NAT 模式的 HTTP 负载均衡已生效。

七、配置 LVS-NAT 模式的 HTTPD 负载集群（HTTPS）

1. DR 中生成 CA 根证书（自签名）
[root@dr ~]# mkdir -p /etc/pki/CA/private  // 创建CA证书存储目录（原步骤写privat，少e，需修正）
[root@dr ~]# cd /etc/pki/CA/
// 生成CA私钥（umask 077：仅root可读可写，避免私钥泄露；2048位：密钥长度，安全足够）
[root@dr CA]# (umask 077;openssl genrsa -out private/cakey.pem 2048)
Generating RSA private key, 2048 bit long modulus
...// 查看CA公钥（可选，验证私钥生成成功）
[root@dr CA]# openssl rsa -in private/cakey.pem -pubout
writing RSA key
-----BEGIN PUBLIC KEY-----
...  // 公钥内容
-----END PUBLIC KEY-----// 生成CA根证书（自签名，-x509：生成自签名证书；-days 1024：证书有效期1024天）
[root@dr CA]# openssl req -new -x509 -key private/cakey.pem -out cacert.pem -days 1024
You are about to be asked to enter information that will be incorporated
into your certificate request.
...
Country Name (2 letter code) [XX]:CN  // 国家（2位代码，如CN）
State or Province Name (full name) []:HB  // 省份
Locality Name (eg, city) [Default City]:WH  // 城市
Organization Name (eg, company) [Default Company Ltd]:LQ  // 组织/公司名
Organizational Unit Name (eg, section) []:linux  // 部门
Common Name (eg, your name or your server's hostname) []:dr.example.com  // CA的Common Name（需唯一，如DR的域名）
Email Address []:hrz@example.com  // 邮箱// 创建CA证书数据库文件（记录已签署的证书）
[root@dr CA]# touch index.txt
// 创建证书序列号文件（初始为01，下次签署自动递增）
[root@dr CA]# echo 01 > serial
[root@dr CA]# ls
cacert.pem  certs  crl  index.txt  newcerts  private  serial  // 生成的CA文件
  • CA（Certificate Authority）是证书颁发机构，自签名 CA 适用于测试环境；生产环境需使用公信 CA（如 Let’s Encrypt）。
  • 私钥文件（cakey.pem）必须严格权限（umask 077），避免泄露导致证书被伪造；index.txt和serial是 CA 签署证书的必要文件，缺少会导致签署失败。
2. RS1 生成证书请求（CSR）并发送给 CA
[root@rs1 ~]# yum -y install mod_ssl  // 安装Apache的SSL模块（支持HTTPS）
[root@rs1 ~]# cd /etc/httpd/
[root@rs1 httpd]# mkdir ssl  // 创建RS证书存储目录（原步骤写“cd /etc/httpd/ ”后直接“mkdir ssl”，需补全路径）
[root@rs1 httpd]# cd ssl
// 生成RS1的私钥（仅root可读可写）
[root@rs1 ssl]# (umask 077;openssl genrsa -out httpd.key 2048)
// 生成证书请求（CSR，发送给CA签署）
[root@rs1 ssl]# openssl req -new -key httpd.key -days 1024 -out httpd.csr
You are about to be asked to enter information that will be incorporated
into your certificate request.
...
Country Name (2 letter code) [XX]:CN  // 需与CA的国家一致
State or Province Name (full name) []:HB  // 需与CA的省份一致
Locality Name (eg, city) [Default City]:WH  // 需与CA的城市一致
Organization Name (eg, company) [Default Company Ltd]:LQ  // 需与CA的组织一致
Organizational Unit Name (eg, section) []:linux  // 需与CA的部门一致
Common Name (eg, your name or your server's hostname) []:rs1.example.com  // RS1的Common Name（需唯一，如RS1的域名）
Email Address []:hrz2@example.com  // 邮箱（可与CA不同）Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []:  // 证书密码（测试环境可留空）
An optional company name []:  // 可选公司名（留空）[root@rs1 ssl]# ls
httpd.csr  httpd.key  // 生成的CSR和私钥
// 将CSR发送给DR（CA）（通过scp，需DR的root密码）
[root@rs1 ssl]# scp httpd.csr root@192.168.100.10:/root/
root@192.168.100.10's password:
httpd.csr 100% 1037     1.0MB/s   00:00
  • mod_ssl是 Apache 支持 HTTPS 的核心模块，必须安装；CSR（Certificate Signing Request）包含 RS 的公钥和身份信息，需发送给 CA 签署后才能生成可用证书。
  • CSR 中的 “Country/State/Locality/Organization/Organizational Unit” 需与 CA 的信息一致，否则 CA 会拒绝签署；“Common Name” 需为 RS 的域名或 IP，用于客户端验证服务器身份。
3. CA（DR）签署证书并发给 RS1
[root@dr CA]# cd  // 回到DR的root目录（CSR已发送到这里）
// CA签署CSR，生成RS1的证书（-in：CSR文件；-out：生成的证书；-days：有效期）
[root@dr ~]# openssl ca -in httpd.csr -out httpd.crt -days 1024
Using configuration from /etc/pki/tls/openssl.cnf
Check that the request matches the signature
Signature ok  // 签名验证通过
Certificate Details:Serial Number: 1 (0x1)  // 证书序列号（从serial文件读取，初始01）ValidityNot Before: Sep 22 10:16:57 2025 GMT  // 生效时间Not After : Jul 12 10:16:57 2028 GMT  // 过期时间（1024天）Subject:  // RS1的身份信息（与CSR一致）countryName               = CNstateOrProvinceName       = HBorganizationName          = LQorganizationalUnitName    = linuxcommonName                = rs1.example.comemailAddress              = hrz2.example.com...
Certificate is to be certified until ... (1024 days)
Sign the certificate? [y/n]:y  // 确认签署
1 out of 1 certificate requests certified, commit? [y/n]y  // 确认提交（更新index.txt和serial）
Write out database with 1 new entries
Data Base Updated  // 签署成功
  • 签署过程中，OpenSSL 会验证 CSR 的签名和身份信息（与 CA 一致），验证通过后生成证书（httpd.crt）；此时index.txt会记录该证书信息，serial会自动递增为 02（下次签署用）。
  • 签署后的证书（httpd.crt）需发送回 RS1（原步骤未写，需补充：scp httpd.crt root@192.168.100.20:/etc/httpd/ssl/），RS1 需用该证书和自身私钥启用 HTTPS。
4. RS2 配置 HTTPS（复用 RS1 的证书，测试环境）
// RS2安装SSL模块并创建证书目录
[root@rs2 ~]# yum -y install mod_ssl
[root@rs2 ~]# mkdir /etc/httpd/ssl// RS1将证书和私钥发送给RS2（测试环境可复用，生产环境需单独生成CSR签署）
[root@rs1 ssl]# scp httpd.crt cacert.pem httpd.key root@192.168.100.30:/etc/httpd/ssl/
root@192.168.100.30's password:
httpd.crt 100% 4565     6.8MB/s   00:00
httpd.key 100% 1675     2.4MB/s   00:00
  • 测试环境为简化操作，RS2 复用 RS1 的证书；生产环境中，每个 RS 需单独生成 CSR 并由 CA 签署，确保证书与服务器身份一致（避免客户端验证警告）。
5. 修改 RS1 的 SSL 配置文件并发给 RS2
[root@rs1 ssl]# vim /etc/httpd/conf.d/ssl.conf  // 编辑Apache的SSL配置文件
// 关键配置项修改（指定证书和私钥路径）：
// 1. 服务器证书路径（CA签署后的证书）
SSLCertificateFile /etc/httpd/ssl/httpd.crt// 2. 服务器私钥路径（RS自身生成的私钥）
SSLCertificateKeyFile /etc/httpd/ssl/httpd.key// 3. CA根证书路径（客户端验证服务器证书时，需信任该CA）
// SSLCertificateChainFile /etc/pki/tls/certs/server-chain.crt  // 注释默认链文件
SSLCACertificateFile /etc/httpd/ssl/cacert.pem  // 指向CA的根证书（需从DR复制到RS1的ssl目录：scp root@192.168.100.10:/etc/pki/CA/cacert.pem /etc/httpd/ssl/）// 将修改后的ssl.conf发送给RS2（确保RS2配置一致）
[root@rs1 ssl]# scp /etc/httpd/conf.d/ssl.conf root@192.168.100.30:/etc/httpd/conf.d/ssl.conf
root@192.168.100.30's password:
ssl.conf 100% 9472    11.3MB/s   00:00

  • ssl.conf

    是 Apache SSL 模块的核心配置文件，需指定 3 个关键文件：

    • SSLCertificateFile：RS 的服务器证书（CA 签署后）；
    • SSLCertificateKeyFile：RS 的私钥；
    • SSLCACertificateFile：CA 的根证书（客户端需信任该证书，否则会提示 “证书不受信任”）。
6. 重启 RS1、RS2 的 HTTPD 服务并验证
// RS1重启HTTPD（加载SSL配置）
[root@rs1 ssl]# systemctl restart httpd// RS2重启HTTPD并验证443端口（HTTPS默认端口）
[root@rs2 ssl]# systemctl restart httpd
[root@rs2 ssl]# ss -tnl | grep 443  // 查看443端口是否监听（-t：TCP，-n：数字端口，-l：监听状态）
LISTEN     0      128         :::443                     :::*    // 443端口已监听，HTTPS服务就绪
  • 重启 HTTPD 后，Apache 会同时监听 80（HTTP）和 443（HTTPS）端口；ss -tnl | grep 443用于验证 443 端口是否正常监听，若无输出，需检查 ssl.conf 配置是否正确（如文件路径错误）。
7. DR 中添加 HTTPS（443 端口）的 LVS 规则
// 添加虚拟服务：VIP:443（HTTPS端口），调度算法rr（轮询）
[root@dr CA]# ipvsadm -A -t 172.16.30.10:443 -s rr
// 添加RS1：将VIP:443的请求调度到RS1:443，模式NAT（-m）
[root@dr CA]# ipvsadm -a -t 172.16.30.10:443 -r 192.168.100.20 -m  // 可省略:443（默认）
// 添加RS2：将VIP:443的请求调度到RS2:443，模式NAT（-m）
[root@dr CA]# ipvsadm -a -t 172.16.30.10:443 -r 192.168.100.30 -m // 查看LVS规则（确认80和443端口规则均存在）
[root@dr CA]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.16.30.10:80 rr  // HTTP规则（原配置）-> 192.168.100.20:80            Masq    1      0          0         -> 192.168.100.30:80            Masq    1      0          0
TCP  172.16.30.10:443 rr  // HTTPS规则（新添加）-> 192.168.100.20:443           Masq    1      0          0         -> 192.168.100.30:443           Masq    1      0          0
  • HTTPS 的 LVS 规则与 HTTP 类似，仅端口从 80 改为 443；-m仍为 NAT 模式，因为 RS 的网关仍指向 DR，回包需经 DR 转发。
  • 若需永久保存规则，需再次执行ipvsadm -Sn > /etc/sysconfig/ipvsadm，避免重启后规则丢失。
8. 客户端测试 HTTPS 负载均衡
// curl -k：忽略证书验证（因使用自签名CA，客户端未信任，需加-k）
[root@hrz4 ~]# curl -k https://172.16.30.10:443
RS2  // 第一次调度到RS2
[root@hrz4 ~]# curl -k https://172.16.30.10:443
RS1  // 第二次调度到RS1（轮询生效）
[root@hrz4 ~]# curl -k https://172.16.30.10:443
RS2
[root@hrz4 ~]# curl -k https://172.16.30.10:443
RS1
  • curl -k用于忽略 “证书不受信任” 的警告（测试环境）；生产环境需将 CA 根证书导入客户端（如浏览器），无需加-k。
  • 若返回结果轮询显示 “RS1”“RS2”，说明 LVS-NAT 模式的 HTTPS 负载均衡已生效。

八、配置 LVS-DR 模式的 HTTPD 负载集群

核心逻辑

LVS-DR（Direct Routing，直接路由）模式是性能最优的 LVS 模式：客户端请求发给 DR 的 VIP，DR 仅修改数据帧的 MAC 地址（将目标 MAC 改为 RS 的 MAC），不修改 IP（VIP 仍为目标 IP），RS 接收后直接回包给客户端（无需经 DR）。因此 DR 仅处理入站请求，不处理回包，无瓶颈，但要求 DR 和 RS 必须在同一网段（因 MAC 地址仅在同网段有效）。

核心问题：所有 RS 和 DR 都配置了 VIP（避免客户端 ARP 请求冲突），需通过ARP 抑制（内核参数）确保客户端仅将 VIP 的 ARP 请求发送给 DR。

主机角色关键 IP 说明核心作用
Client（客户端）192.168.100.200发起 HTTP 请求，验证负载均衡
DR（调度器）DIP : 192.168.100.10 ; VIP : 192.168.100.100修改 MAC 转发请求，不处理回包
RS1/RS2（后端）RIP : 192.168.100.20/30 ; VIP : 192.168.100.100 (配置在 lo 接口)处理请求，直接回包给客户端
1. 后端 RS1、RS2 部署 HTTPD（同 NAT 模式）

RS1

[root@rs1 ~]# systemctl stop firewalld
[root@rs1 ~]# systemctl disable firewalld
[root@rs1 ~]# cat /etc/sysconfig/selinux
SELINUX=disabled[root@rs1 ~]# yum install httpd -y
[root@rs1 ~]# echo RS1 > /var/www/html/index.html
[root@rs1 ~]# systemctl restart httpd.service
[root@rs1 ~]# systemctl enable httpd.service

RS2

[root@rs2 ~]# systemctl stop firewalld
[root@rs2 ~]# systemctl disable firewalld
[root@rs2 ~]# cat /etc/sysconfig/selinux
SELINUX=disabled[root@rs2 ~]# yum install httpd -y
[root@rs2 ~]# echo RS1 > /var/www/html/index.html
[root@rs2 ~]# systemctl restart httpd.service
[root@rs2 ~]# systemctl enable httpd.service
  • DR 模式下 RS 无需配置网关指向 DR（因 RS 直接回包给客户端），仅需确保与客户端、DR 在同一网段。

LVS上配置ip：

2. DR 配置（关闭防火墙 + 配置 VIP + 开启转发）
（1）关闭防火墙和 SELinux
[root@dr ~]# systemctl stop firewalld
[root@dr ~]# systemctl disable firewalld
[root@dr ~]# cat /etc/sysconfig/selinux
SELINUX=disabled
（2）配置 VIP 在 DR 的 lo 接口
// 在lo（回环）接口配置VIP（192.168.100.100），/32掩码（仅本机可用，避免广播）
[root@dr ~]# ifconfig lo 192.168.100.100/32 broadcast 192.168.100.100 netmask 255.255.255.255 up
// 查看IP配置（验证VIP是否生效）
[root@dr ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00inet 127.0.0.1/8 scope host lovalid_lft forever preferred_lft foreverinet 192.168.100.100/32 brd 192.168.100.100 scope global lo  // VIP已配置在lo接口valid_lft forever preferred_lft foreverinet6 ::1/128 scope host valid_lft forever preferred_lft forever
  • DR 的 VIP 配置在 lo 接口（而非物理网卡），原因是：DR 仅需接收客户端对 VIP 的 ARP 请求，无需将 VIP 通过物理网卡广播；/32掩码表示该 IP 仅本机使用，避免与其他设备冲突。
（3）开启 IP 转发（DR 模式需转发入站请求）
[root@dr ~]# vim /etc/sysctl.conf  // 原步骤写sysctl，少.conf，需修正
net.ipv4.ip_forward = 1  // 开启IP转发（DR模式需转发请求，仅修改MAC，不修改IP）
[root@dr ~]# sysctl -p  // 生效配置
net.ipv4.ip_forward = 1

DR 模式虽不修改 IP，但需将客户端请求转发给 RS（修改 MAC 地址），因此仍需开启 IP 转发。

3. RS1、RS2 配置 ARP 抑制（核心！避免 VIP 冲突）
// RS1编辑内核参数（ARP抑制）
[root@rs1 ~]# vim /etc/sysctl.conf
// 关键参数说明：
// 1. arp_ignore=1：仅回应目标IP为“自身物理网卡IP”的ARP请求（忽略对VIP的ARP请求，避免客户端找错主机）
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.lo.arp_ignore = 1
// 2. arp_announce=2：发送ARP请求时，源IP使用“接收请求的接口IP”（避免RS将VIP作为源IP发ARP，导致网关缓存错误MAC）
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_announce = 2// 生效内核参数
[root@rs1 ~]# sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2// RS2操作与RS1完全一致（复制上述配置并生效）
[root@rs2 ~]# vim /etc/sysctl.conf
// 粘贴上述4行参数
[root@rs2 ~]# sysctl -p
  • ARP 抑制是 DR 模式的核心：若不配置，客户端发送 “VIP（192.168.100.100）对应的 MAC 是多少” 的 ARP 请求时，所有 RS 都会回应（因 RS 也配置了 VIP），导致客户端随机选择一个 RS 的 MAC，DR 无法调度，集群失效。
  • arp_ignore=1确保 RS 仅回应自身物理网卡 IP（RIP）的 ARP 请求，不回应 VIP 的 ARP 请求；arp_announce=2确保 RS 发送 ARP 请求时用 RIP 作为源 IP，避免网关缓存 VIP 与 RS MAC 的映射
4. RS1、RS2 配置 VIP（在 lo 接口）并添加路由

RS1:

// 在lo接口配置VIP（/32掩码，与DR一致）
[root@rs1 ~]# ifconfig lo 192.168.100.100/32 broadcast 192.168.100.100 netmask 255.255.255.255 up
// 添加路由：访问VIP的流量走lo接口（确保RS能处理目标IP为VIP的请求）
[root@rs1 ~]# route add -host 192.168.100.100 dev lo

RS2:

bash
[root@rs2 ~]# ifconfig lo 192.168.100.100/32 broadcast 192.168.100.100 netmask 255.255.255.255 up
[root@rs2 ~]# route add -host 192.168.100.100 dev lo
  • RS 在 lo 接口配置 VIP 的原因：DR 转发的请求目标 IP 是 VIP，RS 需能识别该 IP 并处理，因此需在 lo 接口（仅本机可见）配置 VIP；route add确保 RS 收到目标 IP 为 VIP 的流量时，通过 lo 接口处理（而非物理网卡）。
  • 若不添加路由，RS 会将目标 IP 为 VIP 的流量视为 “外部流量”，通过网关转发（若配置网关），导致请求丢失。
5. DR 添加 LVS-DR 模式规则
// 添加虚拟服务：VIP:80，调度算法rr（轮询）
[root@dr ~]# ipvsadm -A -t 192.168.100.100:80 -s rr
// 添加RS1：调度到RS1:80，模式DR（-g，即Route模式）
[root@dr ~]# ipvsadm -a -t 192.168.100.100:80 -r 192.168.100.20 -g
// 添加RS2：调度到RS2:80，模式DR（-g）
[root@dr ~]# ipvsadm -a -t 192.168.100.100:80 -r 192.168.100.30 -g // 查看LVS规则（确认模式为Route）
[root@dr ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.100.100:80 rr-> 192.168.100.20:80            Route   1      0          0  // Route即DR模式-> 192.168.100.30:80            Route   1      0          0         // 保存规则（避免重启丢失）
[root@dr ~]# ipvsadm -Sn >/etc/sysconfig/ipvsadm
// 重启ipvsadm并设为开机自启
[root@dr ~]# systemctl restart ipvsadm.service
[root@dr ~]# systemctl enable ipvsadm.service
  • DR 模式的 LVS 规则核心是-g（Route 模式），表示 DR 仅修改数据帧的 MAC 地址（目标 MAC→RS 的 MAC），不修改 IP 地址；RS 收到后，因目标 IP 是自身 lo 接口的 VIP，会处理请求并直接回包给客户端（源 IP = 客户端 IP，目标 IP = 客户端 IP）。
  • 与 NAT 模式不同，DR 模式的 RS 无需配置网关指向 DR，回包不经过 DR，因此性能更高。
6. 客户端验证 DR 模式负载均衡
[root@hrz4 ~]# curl http://192.168.100.100
RS1
[root@hrz4 ~]# curl http://192.168.100.100
RS2
[root@hrz4 ~]# curl http://192.168.100.100
RS1
[root@hrz4 ~]# curl http://192.168.100.100
RS2

九、配置 LVS-TUN 模式的 HTTPD 负载集群（原步骤未标序号，补充）

核心逻辑

LVS-TUN（IP Tunneling，IP 隧道）模式解决了 DR 模式 “同网段” 的限制，支持 DR 和 RS跨网段部署：DR 将客户端请求封装在新的 IP 隧道中（外层 IP：DR 的 DIP→RS 的 RIP），RS 解封装后处理请求，直接回包给客户端（无需经 DR）。核心依赖IPIP 隧道协议（需加载ipip内核模块），适合大规模集群（RS 分布在不同网段）。

主机角色关键 IP 说明核心作用
Client（客户端）192.168.100.200发起 HTTP 请求，验证负载均衡
DR（调度器）DIP（192.168.100.10）、VIP（192.168.100.55）封装请求为 IP 隧道，转发给 RS
RS1/RS2（后端）RIP（192.168.100.20/30）、VIP（192.168.100.55，配置在 tun 设备）解封装隧道，处理请求，直接回包
1. DR 配置（关闭防火墙 + 开启转发 + 安装 ipvsadm）
[root@dr ~]# systemctl stop firewalld
[root@dr ~]# systemctl disable firewalld
[root@dr ~]# setenforce 0  // 临时关闭SELinux（永久关闭需改/etc/sysconfig/selinux）// 开启IP转发（隧道转发需IP转发）
[root@dr ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
[root@dr ~]# sysctl -p
net.ipv4.ip_forward = 1// 安装ipvsadm（LVS管理工具）
[root@dr ~]# yum -y install ipvsadm
  • TUN 模式需 DR 支持 IP 隧道封装，因此必须开启 IP 转发；SELinux 默认可能限制隧道模块加载，需临时关闭（setenforce 0）。
2. 后端 RS1、RS2 部署 HTTPD（同 DR 模式）

RS1

[root@rs1 ~]# yum install -y  httpd
[root@rs1 ~]# echo RS1 > /var/www/html/index.html
[root@rs1 ~]# systemctl restart httpd.service
[root@rs1 ~]# systemctl enable httpd.service
Created symlink from /etc/systemd/system/multi-user.target.wants/httpd.service to /usr/lib/systemd/system/httpd.service.

RS2

[root@rs2 ~]# yum install -y  httpd
[root@rs2 ~]# echo RS2 > /var/www/html/index.html
[root@rs2 ~]# systemctl restart httpd.service
[root@rs2 ~]# systemctl enable httpd.service
Created symlink from /etc/systemd/system/multi-user.target.wants/httpd.service to /usr/lib/systemd/system/httpd.service.
3. RS1、RS2 加载 ipip 隧道模块并配置 VIP

RS1:

// 加载ipip内核模块（支持IPIP隧道，临时加载，重启失效；永久加载需echo ipip > /etc/modules-load.d/ipip.conf）
[root@rs1 ~]# modprobe ipip
[root@rs1 ~]# ifconfig tunl0 192.168.100.55 broadcast 192.168.100.55 netmask 255.255.255.255 up

RS2:

[root@rs2 ~]# modprobe ipip
[root@rs2 ~]# ifconfig tunl0 192.168.100.55 broadcast 192.168.100.55 netmask 255.255.255.255 up
  • VIP 配置在tunl0设备（隧道设备），原因是 RS 需通过隧道接收 DR 封装的请求，目标 IP 为 VIP，因此需在隧道设备上配置 VIP。

//修改内核参数为

RS1:

[root@rs1 ~]# vim /etc/sysctl.conf
// ARP抑制（同DR模式，避免VIP冲突）
net.ipv4.conf.tunl0.arp_ignore = 1
net.ipv4.conf.tunl0.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
// 关闭反向路径过滤（rp_filter=0）：隧道包的源IP可能与接收接口的IP不在同一网段，避免被内核丢弃
net.ipv4.conf.tunl0.rp_filter = 0
net.ipv4.conf.all.rp_filter = 0// 生效内核参数
[root@rs1 ~]# sysctl -p
net.ipv4.conf.tunl0.arp_ignore = 1
net.ipv4.conf.tunl0.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.tunl0.rp_filter = 0
net.ipv4.conf.all.rp_filter = 0

RS2:

[root@rs2 ~]# vim /etc/sysctl.conf
// 粘贴上述6行参数
net.ipv4.conf.tunl0.arp_ignore = 1
net.ipv4.conf.tunl0.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.tunl0.rp_filter = 0
net.ipv4.conf.all.rp_filter = 0[root@rs2 ~]# sysctl -p
  • rp_filter（反向路径过滤）是 Linux 的安全机制，默认开启（rp_filter=1），会丢弃 “源 IP 与接收接口路由不匹配” 的包；TUN 模式中，DR 封装的隧道包外层 IP 是 DR 的 DIP，内层 IP 是客户端 IP，RS 接收后解封装，源 IP 是客户端 IP，可能与tunl0接口的路由不匹配，因此需关闭rp_filter（设为 0），避免包被丢弃。

5. DR 添加 LVS-TUN 模式规则

// 添加虚拟服务：VIP:80，调度算法rr（轮询）
[root@dr ~]# ipvsadm -A -t 192.168.100.55:80 -s rr
// 添加RS1：调度到RS1:80，模式TUN（-i，即Tunnel模式）
[root@dr ~]# ipvsadm -a -t 192.168.100.55:80 -r 192.168.100.20 -i
// 添加RS2：调度到RS2:80，模式TUN（-i）
[root@dr ~]# ipvsadm -a -t 192.168.100.55:80 -r 192.168.100.30 -i // 查看LVS规则（确认模式为Tunnel）
[root@dr ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.100.55:80 rr-> 192.168.100.20:80            Tunnel  1      0          0  // Tunnel即TUN模式-> 192.168.100.30:80            Tunnel  1      0          0         // 保存规则并设为开机自启
[root@dr ~]# ipvsadm -Sn > /etc/sysconfig/ipvsadm
[root@dr ~]# systemctl restart ipvsadm.service
[root@dr ~]# systemctl enable ipvsadm.service
Created symlink from /etc/systemd/system/multi-user.target.wants/ipvsadm.service to /usr/lib/systemd/system/ipvsadm.service.
  • TUN 模式的 LVS 规则核心是-i（Tunnel 模式），表示 DR 将客户端请求封装为 IPIP 隧道包：
    • 外层 IP 头：源 IP=DR 的 DIP（192.168.100.10），目标 IP=RS 的 RIP（192.168.100.20/30）；
    • 内层 IP 头：源 IP = 客户端 IP（192.168.100.200），目标 IP=VIP（192.168.100.55）；
  • RS 收到隧道包后，解封装得到内层 IP 头，因目标 IP 是自身tunl0接口的 VIP，会处理请求并直接回包给客户端（源 IP = 客户端 IP，目标 IP = 客户端 IP），不经过 DR。

客户端验证：

[root@hrz4 ~]# curl http://192.168.100.55
RS1
[root@hrz4 ~]# curl http://192.168.100.55
RS2
[root@hrz4 ~]# curl http://192.168.100.55
RS1
[root@hrz4 ~]# curl http://192.168.100.55
RS2
[root@hrz4 ~]# curl http://192.168.100.55
  • 客户端无需与 RS 在同一网段（TUN 模式支持跨网段），只需能访问 DR 的 VIP；若返回结果轮询显示 “RS1”“RS2”，说明 LVS-TUN 模式已生效。
  • 可通过tcpdump在 RS 的tunl0接口抓包（tcpdump -i tunl0 host 192.168.100.200 and port 80），会发现 RS 接收的是 IPIP 隧道包，解封装后处理请求。
http://www.dtcms.com/a/398149.html

相关文章：

  • 【触想智能】工业一体机在金融领域的应用优势和具体注意事项
  • 制作大模型获取天气数据工具（和风API）
  • Nginx服务部署与配置（Day.2）
  • 计算机课程《网络安全》课程导览：开启数字世界的守护之旅
  • 网站系统开发精品网站开发
  • 国外ps网站产品推广方案ppt
  • 【MuJoCo学习笔记】#2 接触动力学 腱系统 执行器 传感器
  • 北京 旅游攻略
  • python+django/flask+springboot个性化旅游推荐系统（数据可视化） 景点推荐 路线匹配 用户画像建模 智能搜索筛选 图文展示系统
  • 智慧校园信息门户网站建设一站式做网站哪家好
  • 携程HR面（准备）
  • Qt 框架知识体系
  • 如何重新编译HyperLPR原生库以消除16k对齐警告
  • [QT]常用控件属性一
  • QT 编写应力分析软件
  • INTLAB区间工具箱在区间分析算法中的应用与实现
  • 北京网页设计新趋势黄石市seo关键词优化怎么做
  • 【Linux】拆解 Linux 容器化核心：Namespace 隔离 + cgroups 资源控制，附 LXC 容器生命周期实战
  • VSCode IDE环境的python 显示：Import “rclpy“ could not be resolvedPylancer
  • 吴镇宇做的电影教学网站石家庄最新消息今天
  • MySQL笔记8
  • 【C++无数组矩阵对角线平均值保留2位小数】2022-11-18
  • 阿里巴巴网站费用怎么做分录烟台企业展厅设计
  • ZooKeeper与Kafka分布式协调系统实战指南：从基础原理到集群部署
  • lesson66：JavaScript BOM与DOM全解析：从基础到现代前端实践引言：前端开发的两大基石
  • UNIAPP如何自定义全局方法？
  • 040 线程控制
  • 前端开发利器：nvm、npm与pnpm全面解析与TypeScript/JavaScript选择指南
  • 电影网站如何做seo哪家网站建设公司好
  • LeetCode 刷题【90. 子集 II】
