【MuJoCo学习笔记】#2 接触动力学 腱系统 执行器 传感器

news 2025/9/24 7:01:48

接触动力学

接触力

# 定义带接触的自由体模型
free_body_MJCF = """
<mujoco><!-- 纹理和材质定义 --><asset><!-- 棋盘格纹理 --><texture name="grid" type="2d" builtin="checker" rgb1=".1 .2 .3"rgb2=".2 .3 .4" width="300" height="300" mark="edge" markrgb=".2 .3 .4"/><material name="grid" texture="grid" texrepeat="2 2" texuniform="true"reflectance=".2"/></asset><worldbody><!-- 跟踪质心的光源 --><light pos="0 0 1" mode="trackcom"/><!-- 地面，带接触参数 --><geom name="ground" type="plane" pos="0 0 -.5" size="2 2 .1" material="grid" solimp=".99 .99 .01" solref=".001 1"/><!-- 自由运动的盒子和球体 --><body name="box_and_sphere" pos="0 0 0"><freejoint/>  <!-- 6自由度 --><!-- 红色盒子，带接触参数 --><geom name="red_box" type="box" size=".1 .1 .1" rgba="1 0 0 1" solimp=".99 .99 .01" solref=".001 1"/><!-- 绿色球体 --><geom name="green_sphere" size=".06" pos=".1 .1 .1" rgba="0 1 0 1"/><!-- 固定相机视角 --><camera name="fixed" pos="0 -.6 .3" xyaxes="1 0 0 0 1 2"/><!-- 跟踪相机视角 --><camera name="track" pos="0 -.6 .3" xyaxes="1 0 0 0 1 2" mode="track"/></body></worldbody>
</mujoco>
"""

元素详解

  • asset
    • texture
      • mark/markrgb：颜色标记，edge 在棋盘格边缘添加标记线
  • worldbody
    • light
      • mode：光源的行为模式，trackcom 跟踪整个系统的质心位置
    • geom
      • solimp：接触参数，旧版本只有前三个参数，指数默认 2，刚度默认 1
        • dmin, dmax：产生接触力的距离阈值 dmax⁡d_{\max}dmax​，dmin⁡d_{\min}dmin​
        • width：接触力分布的宽度 width\mathrm{width}width
        • exponent：接触力的指数参数 eee
        • stiffness：接触刚度系数 kkk
        • 接触力关于穿透深度 ddd 的函数
          • F(d)=k⋅(d−dmin⁡dmax⁡−dmin⁡)e\displaystyle F(d)=k\cdot\left(\frac{d-d_{\min}}{d_{\max}-d_{\min}}\right)^eF(d)=k⋅(dmax​−dmin​d−dmin​​)e
    • camera
      • mode：相机行为模式，track 跟随其父物体 body
# 加载模型
model = mujoco.MjModel.from_xml_string(free_body_MJCF)
data = mujoco.MjData(model)
height = 400

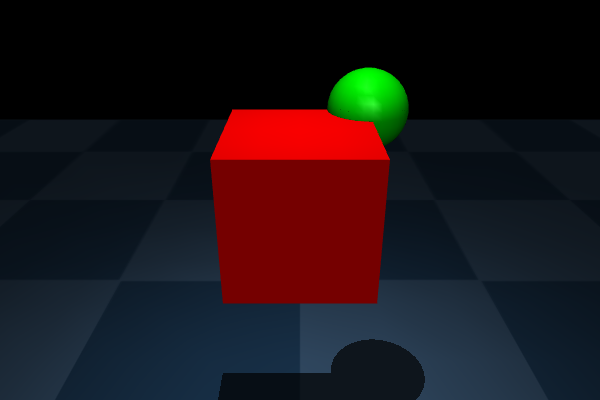

width = 600# 渲染初始状态
with mujoco.Renderer(model, height, width) as renderer:mujoco.mj_forward(model, data)renderer.update_scene(data, "fixed")media.show_image(renderer.render())


# 慢动作渲染，可视化接触点和接触力
n_frames = 200
height = 240
width = 320
frames = []# 创建可视化选项
options = mujoco.MjvOption()
mujoco.mjv_defaultOption(options)
# 启用接触点可视化
options.flags[mujoco.mjtVisFlag.mjVIS_CONTACTPOINT] = True
# 启用接触力可视化
options.flags[mujoco.mjtVisFlag.mjVIS_CONTACTFORCE] = True
# 启用透明模式
options.flags[mujoco.mjtVisFlag.mjVIS_TRANSPARENT] = True# 调整接触可视化元素的比例
model.vis.scale.contactwidth = 0.1   # 接触点宽度
model.vis.scale.contactheight = 0.03 # 接触点高度
model.vis.scale.forcewidth = 0.05    # 力矢量宽度
model.vis.map.force = 0.3             # 力矢量缩放# 设置随机初始旋转速度
mujoco.mj_resetData(model, data)
data.qvel[3:6] = 5*np.random.randn(3)  # 随机角速度# 仿真并录制视频
with mujoco.Renderer(model, height, width) as renderer:for i in range(n_frames):# 1/4倍速仿真while data.time < i/120.0:mujoco.mj_step(model, data)# 使用跟踪相机渲染renderer.update_scene(data, "track", options)frame = renderer.render()frames.append(frame)# 显示慢动作视频
media.show_video(frames, fps=30)

倍速仿真

在遍历总数为 nframe 的视频帧的过程中，原速下每一帧截取的间隔为 1/fps，在 n 倍速下则应为 n/fps，故第 i 帧的时刻为 ni/fps 。

访问仿真运动数据

上一篇末尾我们提到如何记录分析仿真运动数据，由于这一步代码冗长、重复度高，且 matplotlib 绘图不是该系列的重点，因此这里仅列出访问仿真过程相应数据属性的方法。

目前涉及到 mjData 的部分属性如下：

  • time：时刻
  • 运动学相关
    • qpos：关节的广义位姿。对于单个自由关节（即自由刚体），[0:3] 为位置向量，[3:7] 为姿态四元数。对于更多刚体/关节，我们需要访问 mjModel 中的
      • jnt_qposadr[i]：查询索引为 i 的关节在 qpos 中的起始索引，位姿表示方式由关节类型决定
    • xpos：刚体位置矩阵，第一个索引为刚体 ID，第二个索引为刚体在世界坐标系下的坐标（0=x, 1=y, 2=z）
    • geom_xpos：几何体位置矩阵，数据结构与 xpos 对应
    • qvel：刚体和关节的广义速度。对于单个自由刚体， [0:3] 为线速度，[3:6] 为角速度。对于更多刚体/关节，我们需要访问 mjModel 中的
      • body_dofadr[i]/jnt_dofadr[i]：查询索引为 i 的刚体/关节在 qvel 中的起始索引
      • body_dofnum[i]/jnt_dofnum[i]：查询索引为 i 的刚体/关节的自由度数
      • 刚体/关节在 qvel 中的终止索引=起始索引+自由度数
      • 除了自由刚体， qvel 中关节的速度通常是在自身的局部坐标系（取决于关节类型）中，而关节连接的刚体速度通常在父刚体的局部坐标系（父刚体的惯性主轴）中
      • 还可以通过 mjData.joint('name').qvel
    • cvel：刚体的复合速度。只涉及刚体在世界坐标系下的线速度和角速度，按刚体索引排序，即对于索引为 i 的刚体，其速度切片为 [i*6:i*6+6]
    • qacc：刚体和关节的加速度，数据结构与 qvel 对应
    • cacc：刚体的复合加速度，数据结构与 cvel 对应
    • energy：第一个元素为系统动能，第二个元素为系统势能
    • 高级 API：通过 mjData.body("name") 和 mjData.joint("name") 可以直接通过名称而非索引查询来访问刚体和关节的运动学数据
  • 动力学相关
    • ncon：活动接触数
    • contact：活动接触点，对于每个索引的接触点对象有如下属性
      • dist：最小接触距离（负值为最大穿透）
      • pos：接触点世界坐标系位置
      • frame：接触点坐标系（3*3 矩阵）
        • frame[2]：接触法线方向
        • frame[0]：接触切向方向 1
        • frame[1]：接触切向方向 2
      • friction：摩擦系数
      • solref：约束求解器参数
      • solimp：阻抗参数
    • qfrc_constraint：约束广义力，包含所有约束产生的广义力/力矩，数据结构与 qvel 对应

摩擦力

# 演示不同摩擦系数的效果
MJCF = """
<mujoco><asset><!-- 棋盘格纹理 --><texture name="grid" type="2d" builtin="checker" rgb1=".1 .2 .3"rgb2=".2 .3 .4" width="300" height="300" mark="none"/><material name="grid" texture="grid" texrepeat="6 6"texuniform="true" reflectance=".2"/><material name="wall" rgba='.5 .5 .5 1'/></asset><!-- 默认设置 --><default><geom type="box" size=".05 .05 .05" /><joint type="free"/></default><worldbody><light name="light" pos="-.2 0 1"/><!-- 倾斜的地面，低摩擦 --><geom name="ground" type="plane" size=".5 .5 10" material="grid"zaxis="-.3 0 1" friction=".1"/><!-- 侧视相机 --><camera name="y" pos="-.1 -.6 .3" xyaxes="1 0 0 0 1 2"/><!-- 低摩擦盒子 --><body pos="0 0 .1"><joint/><geom/></body><!-- 高摩擦盒子 --><body pos="0 .2 .1"><joint/><geom friction=".33"/></body></worldbody></mujoco>
"""

元素详解

  • friction：摩擦属性，对于各向同性摩擦只需给出一个摩擦系数，而在各向异性摩擦中可以依次给出滑动摩擦（主要方向和次要方向）、扭转摩擦和滚动摩擦（主要方向和次要方向）
n_frames = 60
height = 300
width = 300
frames = []# 加载模型
model = mujoco.MjModel.from_xml_string(MJCF)
data = mujoco.MjData(model)# 仿真并录制视频
with mujoco.Renderer(model, height, width) as renderer:mujoco.mj_resetData(model, data)for i in range(n_frames):while data.time < i/30.0:mujoco.mj_step(model, data)renderer.update_scene(data, "y")frame = renderer.render()frames.append(frame)# 显示摩擦对比
media.show_video(frames, fps=30)

腱系统、执行器和传感器

为了实现更完善的机械系统建模，我们还需要以下元素：

  • 腱系统：虚拟的弹性连接，类似于生物肌腱，用于定义和执行复杂驱动和约束的机制。
  • 执行器：将控制信号转换为物理力的组件。
  • 传感器：从模拟环境中提取各种物理量和数据的接口，相较于直接访问 mjData 可以模拟真实世界传感器的噪声、偏差、延迟、采样频率等。
# 演示腱系统、执行器和传感器
MJCF = """
<mujoco><asset><!-- 棋盘格纹理 --><texture name="grid" type="2d" builtin="checker" rgb1=".1 .2 .3"rgb2=".2 .3 .4" width="300" height="300" mark="none"/><material name="grid" texture="grid" texrepeat="1 1"texuniform="true" reflectance=".2"/></asset><worldbody><light name="light" pos="0 0 1"/><!-- 地面 --><geom name="floor" type="plane" pos="0 0 -.5" size="2 2 .1" material="grid"/><!-- 锚点（腱的固定端） --><site name="anchor" pos="0 0 .3" size=".01"/><!-- 固定相机 --><camera name="fixed" pos="0 -1.3 .5" xyaxes="1 0 0 0 1 2"/><!-- 支柱 --><geom name="pole" type="cylinder" fromto=".3 0 -.5 .3 0 -.1" size=".04"/><!-- 球棒 --><body name="bat" pos=".3 0 -.1"><!-- 铰链关节，带阻尼 --><joint name="swing" type="hinge" damping="1" axis="0 0 1"/><!-- 球棒几何体 --><geom name="bat" type="capsule" fromto="0 0 .04 0 -.3 .04"size=".04" rgba="0 0 1 1"/></body><!-- 目标物体 --><body name="box_and_sphere" pos="0 0 0"><joint name="free" type="free"/><geom name="red_box" type="box" size=".1 .1 .1" rgba="1 0 0 1"/><geom name="green_sphere"  size=".06" pos=".1 .1 .1" rgba="0 1 0 1"/><!-- 挂钩点（腱的移动端） --><site name="hook" pos="-.1 -.1 -.1" size=".01"/><!-- IMU传感器位置 --><site name="IMU"/></body></worldbody><!-- 腱系统：连接锚点和挂钩 --><tendon><spatial name="wire" limited="true" range="0 0.35" width="0.003"><site site="anchor"/><site site="hook"/></spatial></tendon><!-- 执行器：驱动球棒 --><actuator><motor name="my_motor" joint="swing" gear="1"/></actuator><!-- 传感器：加速度计 --><sensor><accelerometer name="accelerometer" site="IMU"/></sensor>
</mujoco>
"""

元素详解

  • site：站点，用于定义特定位置、标记点或附加点的虚拟实体
    • pos：位置，若未给出则默认为所属 body 的局部坐标系原点或世界坐标系原点
    • size：视觉尺寸
  • tendon：腱系统
    • spatial ：空间肌腱
      • limited：肌腱长度限制，启用后肌腱长度会被限制在 range 指定的范围内
      • width：肌腱视觉宽度
      • site：肌腱将以第一个 site 为起点，最后一个 site 为终点，可以有任意个途径点
  • actuator：执行器
    • motor：电机执行器，直接对关节施加力或扭矩
      • joint：目标关节
      • gear：传动比，输出力（扭矩）=传动比*控制输入
  • sensor：传感器
    • accelerometer：加速度计传感器
      • site：测量点位置
# 加载模型
model = mujoco.MjModel.from_xml_string(MJCF)
data = mujoco.MjData(model)
height = 480

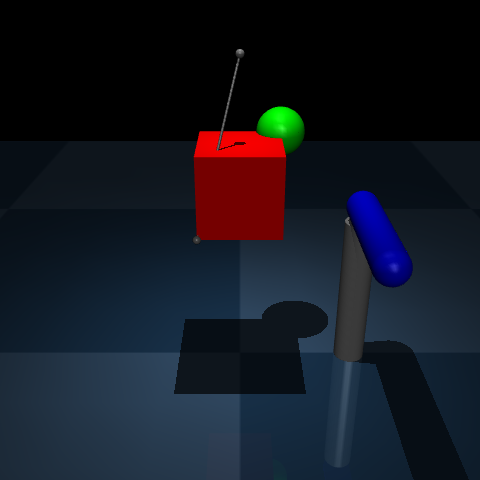

width = 480# 渲染初始状态
with mujoco.Renderer(model, height, width) as renderer:mujoco.mj_forward(model, data)renderer.update_scene(data, "fixed")media.show_image(renderer.render())

通过 mjData 的 ctrl[i] 和 sensor('name').data 可以实现执行器按索引控制和传感器按名称读取：

# 设置仿真参数
n_frames = 180
height = 240
width = 320
frames = []
fps = 60.0
times = []       # 时间序列
sensordata = []  # 传感器数据# 设置恒定的执行器控制信号
mujoco.mj_resetData(model, data)
data.ctrl = 20  # 施加20牛米的力矩# 仿真并录制视频
with mujoco.Renderer(model, height, width) as renderer:for i in range(n_frames):# 仿真到下一帧时间while data.time < i/fps:mujoco.mj_step(model, data)times.append(data.time)# 记录加速度计数据sensordata.append(data.sensor('accelerometer').data.copy())# 渲染帧renderer.update_scene(data, "fixed")frame = renderer.render()frames.append(frame)# 显示球棒击打过程
media.show_video(frames, fps=fps)
