储能材料：弹性势能储能及材料技术突破

news 2025/9/24 6:48:30

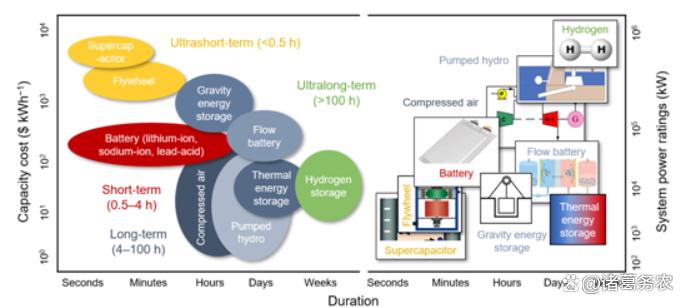

不同时长储能技术对比

一、弹性势能储能技术难点重点和发展趋势

弹性势能储能技术作为机械储能的重要分支，近年来在材料、结构和控制领域取得突破，但仍面临多重技术瓶颈。

（一）核心研发难点

1. 材料性能瓶颈

疲劳寿命与蠕变问题：高分子聚合物（如聚氨酯、碳纤维增强材料）在反复形变下易发生分子链断裂，10⁴次循环后储能效率衰减超15%；金属合金虽寿命长（>10⁶次），但迟滞损耗>8%，影响能量转化效率。

极端环境适应性：低温（<-30℃）下聚合物脆化，高温（>80℃）导致弹性模量下降20%–30%，需开发宽温域（-40℃–120℃）稳定材料。

能量密度提升难：当前主流材料储能密度仅15–20 Wh/kg，远低于锂电池（>200 Wh/kg），纳米改性虽可提升至30 Wh/kg，但规模化生产成本激增50%。

2. 系统控制复杂性

转矩响应滞后：储能箱反转矩在充能阶段非线性激增，传统PID控制无法实现毫秒级动态匹配，导致机械振动与能量损失。

转动惯量扰动抑制：大型系统惯量参数漂移引发控制失稳，需强鲁棒算法（如反推自适应控制）补偿，但算法实时性不足。

多物理场耦合挑战：机械形变-热效应-电磁干扰耦合作用（如材料形变引发局部过热），缺乏高精度多场仿真模型。

3. 工程化障碍

大型化设计经验缺乏：百兆瓦级项目尚未落地，结构应力分布与模块并联同步控制无成熟方案。

成本与经济性：碳纤维等高端材料占比超总成本60%，单位投资成本达锂电储能的1.8倍，制约商业化推广。

虚拟储能与分布式光伏协同优化

（二）重点研发方向

1. 材料体系创新

复合结构设计：金属/聚合物混杂材料（如钛合金-CFRP），兼顾高模量（>5 GPa）与低迟滞（<5%）；自修复涂层（微胶囊DCPD单体），裂纹修复率>90%，延长寿命至10⁵次循环。

智能响应材料：压电陶瓷（PZT）与形状记忆合金（SMA）集成，实现应变速率>10³/s的机电转换。

2. 系统结构优化

双绕线轮传动机制：通过异径轮组转速同步，实现弹性拉线连续拉伸/回弹，突破传统弹簧离散充放限制。

轻量化与紧凑集成：仿生层级微孔结构（木材年轮拓扑）提升储能密度30%；模块化设计适配源网荷多场景。

3. 智能控制策略

强鲁棒直接转矩控制：永磁同步电机+反推自适应算法，转矩响应速度提升40%，脉动抑制至<5%。

数字孪生与AI预测：结合负荷/气象数据动态优化充放时序，提升系统经济性（如乌兰察布电站AI策略降低运维成本25%）。

（三）发展趋势

1. 混合储能系统集成

与电化学储能互补：弹性势能负责秒级调频（响应<100ms），锂电池承担分钟级能量调度，降低锂电循环负担。

耦合飞轮/压缩空气：覆盖多时间尺度需求，如飞轮储能补偿瞬时功率波动，压缩空气提供长时备份。

2. 应用场景拓展

电网高频调频：替代超级电容器，在调频市场凭借长寿命（>10万次）和低成本（全周期成本比锂电池低40%）占据优势。

分布式能源配套：工商业园区“光伏+弹性储能”就地消纳，削减峰值负荷20%以上。

3. 产业化技术路径

短期（1–3年）：示范项目落地（如西安交大中试线），验证50MW级系统可靠性；纳米复合碳纤维量产降低成本30%。

中期（3–5年）：4D打印智能结构实现应变路径优化，效率突破90%；构网型储能技术增强弱电网支撑能力。

长期（5–10年）：量子点声子调控材料突破30 Wh/kg理论极限；氢储能-弹性势能混合系统解决跨周/月尺度储能。

（四）总结：技术–产业双轨突破

弹性势能储能的未来取决于 “材料革新–系统智能–场景适配” 三角协同：

材料端：开发宽温域自修复复合材料，解决疲劳与密度矛盾；

系统端：依托AI+数字孪生实现毫秒级精准控制，提升鲁棒性；

产业端：通过混合储能模式切入调频与分布式场景，逐步替代高成本短时调节资源。

随着国家“储能与智能电网”专项推进（如河海大学青年科学家项目），弹性势能储能有望在2027–2030年实现百兆瓦级工程验证，成为新型电力系统灵活性拼图的关键组件。

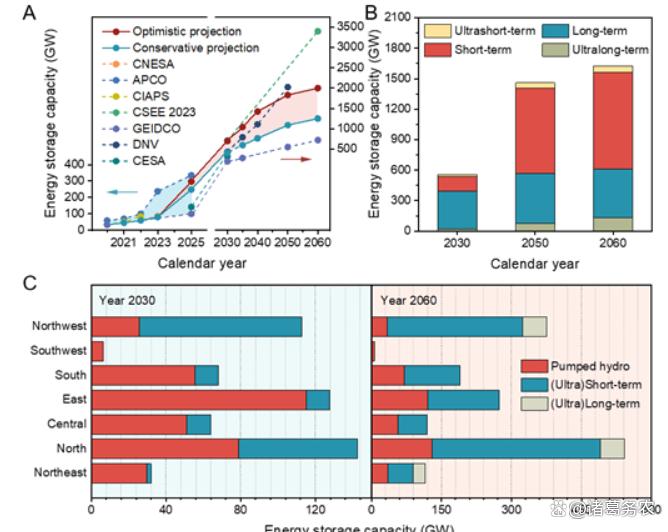

我国储能技术的时序发展和空间分布

二、弹性势能储能技术进展

弹性势能储能技术作为一种新兴的机械储能方式，近年来在结构设计、材料应用和系统集成方面取得了显著突破。

（一）核心技术创新：持续弹性变形储能结构

1. 双绕线轮同步传动机制

西安交通大学研究团队提出一种基于弹性变形的大容量储能技术，其核心是通过两个不同半径的绕线轮（或固定转速比的同半径绕线轮）的转速同步，控制缠绕其上的弹性拉线（如高分子材料或金属合金）持续拉伸与回弹。储能时，外部机械能转化为拉线的弹性势能；释能时，拉线恢复变形释放能量。连续能量转换，突破传统弹簧储能“离散充放”的限制，实现能量的毫秒级连续存储与释放，响应速度与电化学储能相当。

2.材料与结构优化

采用高弹性模量、高疲劳极限的复合材料（如碳纤维增强聚合物），提升单位体积储能密度。实验表明，该设计可显著降低机械损耗，能量转化效率达85%以上。

（二）技术优势与性能突破

1. 高密度与低成本并存

储能密度：达15–20 Wh/kg，接近铅酸电池水平，但体积更紧凑，适合空间受限场景；

成本与寿命：无稀有材料依赖，制造维护成本低，理论循环寿命超10万次，远超锂电池（通常4000–6000次）。

2. 响应速度与安全性

响应时间<100ms，适用于电网调频、紧急备用等需快速功率支撑的场景；

无热失控风险，无化学污染，安全性显著高于电池储能。

（三）应用场景与工程示范

1. 可再生能源配套

适用于风电、光伏波动性平抑。例如乌兰察布混合储能电站中，锂电池负责秒级响应，弹性势能储能可补充为分钟级调节单元，降低锂电池循环负担。

2. 电网辅助服务

在调频（AGC）、备用容量市场中，凭借快速响应和长寿命特性，全生命周期成本可比锂电池低40%。

（四）对比其他新型储能技术

尽管弹性势能储能优势突出，但仍需正视其当前局限，并参考竞品技术进展：

固态电池（如赣锋锂业304Ah电芯）：能量密度超200 Wh/kg，循环寿命突破4000次，且通过针刺测试（260℃无热失控），但成本仍较高。

液流/锂电池混合系统（如星辰新能乌兰察布项目）：结合液流电池长时储能（40MWh）与锂电池功率响应，但系统复杂度高。

镍氢气电池（北大鄂尔多斯项目）：宽温域（-40℃–60℃）、寿命超2万次，但功率密度较低。

超级电容器（西安交大界面调控）：功率密度达6.82 kW/kg，但能量密度仅7.55 Wh/kg，适合瞬态缓冲。

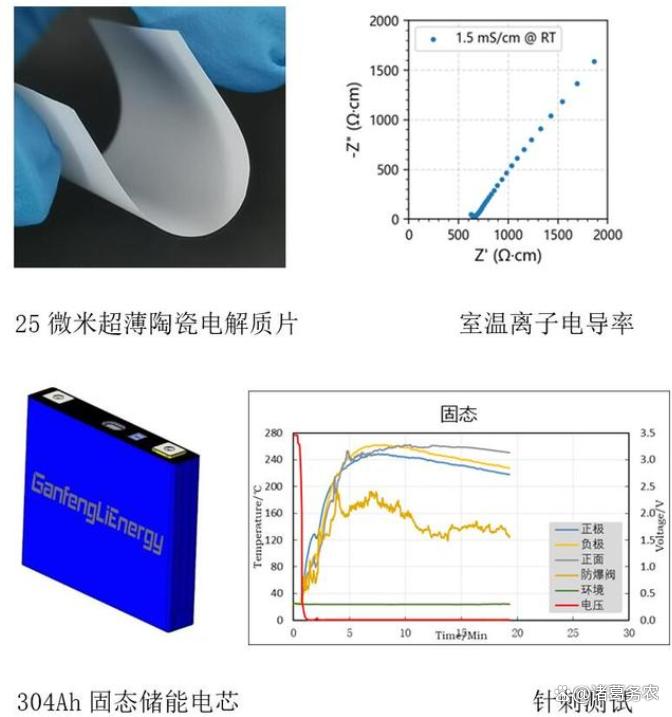

固态电池材料技术进展

（五）挑战与未来方向

1. 挑战与对微

当前瓶颈：能量密度仍低于主流电池技术；大型化工程经验不足，缺乏百兆瓦级项目验证。

突破路径：材料迭代，开发纳米复合弹性体，提升储能密度至30 Wh/kg；混合系统集成，与飞轮、压缩空气储能耦合，覆盖多时间尺度需求；智能控制，结合AI策略（如乌兰察布电站的“AI交易员”），优化充放时序与经济性。

2. 结论

弹性势能储能凭借结构简单、响应快、寿命长、安全性高的特点，在机械储能领域开辟了新路径。未来需通过材料革新与系统集成进一步提升竞争力，在电网调频、分布式能源场景中或成为锂电池的有效补充。其工程化进展值得持续关注，尤其是西安交大团队后续的中试项目落地情况。

水系超级电容器

三、弹性势能储能技术核心材料及性能要求

（一）核心材料分类与性能要求

1. 高弹性金属合金

典型材料：钛镍形状记忆合金（SMA）、高强度弹簧钢（如55CrSi）、铍铜合金。

性能要求：高屈服强度（>1.5 GPa），确保材料在反复形变中不发生塑性变形；低迟滞损耗（<5%），减少能量转换过程中的热能耗散，提升循环效率；超长疲劳寿命（>10⁶次循环）：适应高频次充放电需求，如电网调频场景。

2. 高分子聚合物

典型材料：聚氨酯（PU）、乙烯-醋酸乙烯酯共聚物（EVA）、碳纤维增强聚合物（CFRP）。

性能要求：高弹性模量（>3 GPa），提升单位体积储能密度，例如CFRP可达20 Wh/kg；低蠕变特性，长期负载下形变率需<0.1%/年，防止应力松弛导致的容量衰减；宽温域适应性（-40℃至80℃），保持低温韧性（如EVA在-30℃断裂伸长率>300%）。

3. 纤维复合材料

典型材料：芳纶纤维、超高分子量聚乙烯（UHMWPE）、陶瓷涂层碳纤维。

性能要求：高比刚度/强度（强度>3 GPa，密度<1.4 g/cm³）实现轻量化与高储能密度；界面结合强度，纤维-基体界面剪切强度>80 MPa，防止分层失效；抗微裂纹扩展，通过纳米填料（如SiO₂）抑制循环载荷下的裂纹萌生。

4. 智能响应材料

典型材料：压电陶瓷（PZT）、磁致伸缩合金（Terfenol-D）。

性能要求：快速响应特性（应变速率>10³/s）满足毫秒级能量释放需求；高机电耦合系数（>0.7）提升电能-机械能转换效率。

（二）材料性能瓶颈与突破方向

1. 能量密度提升挑战

当前局限：聚合物基材料储能密度仅15–20 Wh/kg，远低于锂电池（>200 Wh/kg）111。

解决路径：纳米复合技术：例如石墨烯@硒复合材料（湘大团队开发），通过自适应应力响应将体积膨胀率从98%降至<5%，能量密度提升至376.8 Wh/kg。

多级结构设计：仿生层级微孔结构（如木材年轮拓扑），提升材料储能潜力30%。

2. 疲劳寿命优化

关键问题：高分子材料在10⁴次循环后易出现分子链断裂。

创新方案：自修复涂层，微胶囊化愈合剂（如DCPD单体），裂纹触发释放后修复效率>90%6。残余应力调控，预压处理工艺降低应力集中，延长寿命至10⁵次循环。

3. 环境适应性强化

极端工况需求：高湿度/盐雾环境下的抗腐蚀性、宽温域稳定性。

技术进展：陶瓷防护层，如25μm氧化铝涂层（赣锋锂业技术），使材料通过7级地震烈度测试；分子结构改性，引入氟化侧链（如PVDF-TrFE），提升疏水性（接触角>110°）。

（三）材料测试与标准体系

1. 机械性能验证

循环测试：依据GB/T 36548-2024，模拟>4万次充放电（参考GGES岩土模型验证标准）。

失效分析：通过SEM/CT扫描观测微裂纹扩展路径。

2. 电磁兼容性（EMC）要求

浪涌防护：材料集成TVS/GDT器件（如雷卯SMCJ33CA），满足GB/T 36548-2024的2kV浪涌冲击标准。

信号完整性：CAN总线防护器件结电容<50pF（如雷卯SMC24），误码率≤0.0005%。

（四）总结：

1. 未来材料发展路线

短期（1–3年）：CFRP-金属混杂复合材料，结合碳纤维的高模量与形状记忆合金的自修复特性，目标储能密度25 Wh/kg。

中期（3–5年）：4D打印智能结构：可编程形变材料实现应变路径优化，效率提升至90%。

长期（5–10年）：量子点增强超材料：利用声子调控抑制热能耗散，突破30 Wh/kg理论极限。

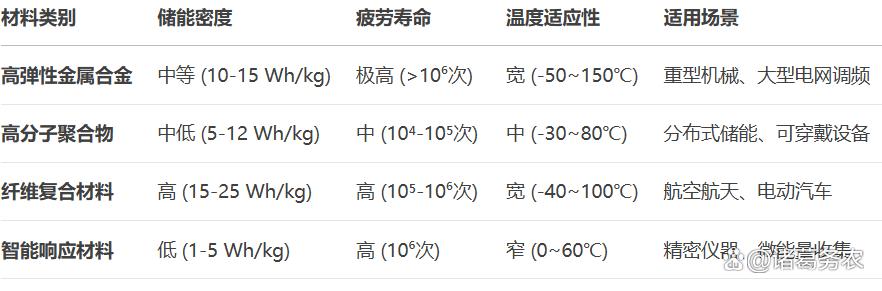

2. 关键材料性能对比与适用场景

下表总结了主要材料的特性及适用方向：

弹性势能储能关键材料性能对比与适用场

3.小结

弹性势能储能技术的竞争力取决于材料在 “能量密度-寿命-环境适应性”三角平衡中的突破。当前以碳纤维复合物和纳米改性聚合物为主导，未来需融合智能响应特性与仿生结构设计，同时依托严苛的EMC标准（如GB/T 36548）提升系统可靠性。多学科交叉（材料科学+力学+电磁学）将是攻克技术瓶颈的核心路径。

四、弹性势能储的理论极限及其材料技术突破

弹性势能储能技术的理论极限与材料突破，是决定其能否从实验室走向规模化应用的核心命题。

（一）弹性势能储能的理论极限

弹性势能的理论储能密度（WW）由材料本征属性决定：W=1/2σ_y*ε_e。其中 σ_y 为屈服强度，ε_e 为可恢复弹性应变。理想情况下，材料需同时满足高强度+大弹性应变+低迟滞损耗，但三者存在天然矛盾：

强度-应变悖论：高强度材料（如金属合金）弹性应变通常<2%，而高弹性应变材料（如橡胶）强度偏低；

能量耗散约束：相变滞回（形状记忆合金）或分子链摩擦（聚合物）导致5–20%能量以热能形式散失；

理论天花板：金属材料,理论极限约50 J/cm³（如钛合金 σyσy=1.5 GPa, εeεe=3%）；高分子材料,受限于链段滑移，极限值<10 J/cm³；实际瓶颈,当前最优材料储能密度仅18.2 J/cm³（高熵陶瓷）或25 Wh/kg（碳纤维复合材料），远低于锂电池（>200 Wh/kg）。

突破关键：需通过多尺度结构设计打破“强度-应变-效率”三角制约。

(二) 材料技术突破：从本征优化到结构创新

1. 金属合金：相变调控解锁高弹性应变

双级纳米结构：西安交大在TiNiV形状记忆合金中预置纳米马氏体畴作为“相变种子”，实现无需形核的快速相变，将弹性应变提升至8%，迟滞损耗降至<5%；

晶界强化：纳米晶结构（晶粒尺寸<50 nm）抑制位错滑移，屈服强度达2 GPa，循环寿命>10⁶次。

2. 机械超材料：几何设计突破本征限制

螺旋扭曲棒结构：德国KIT团队设计高扭曲螺旋棒超材料，通过扭转载荷均匀化应力分布，使焓值（储能密度）达传统弹簧的2–160倍；

机制创新：传统弯曲弹簧仅表面承受高应力，而螺旋结构使整个体积参与储能，实现90%能量可恢复。

3. 复合聚合物：界面工程与自修复

碳纤维梯度增强：仿木材年轮拓扑的CFRP-金属混杂结构，模量>5 GPa，储能密度25 Wh/kg；

微胶囊自修复：嵌入DCPD单体的聚氨酯基体，裂纹触发修复效率>90%，10⁵次循环后容量保持率>95%。

(三) 关键材料性能对比与适用场景
